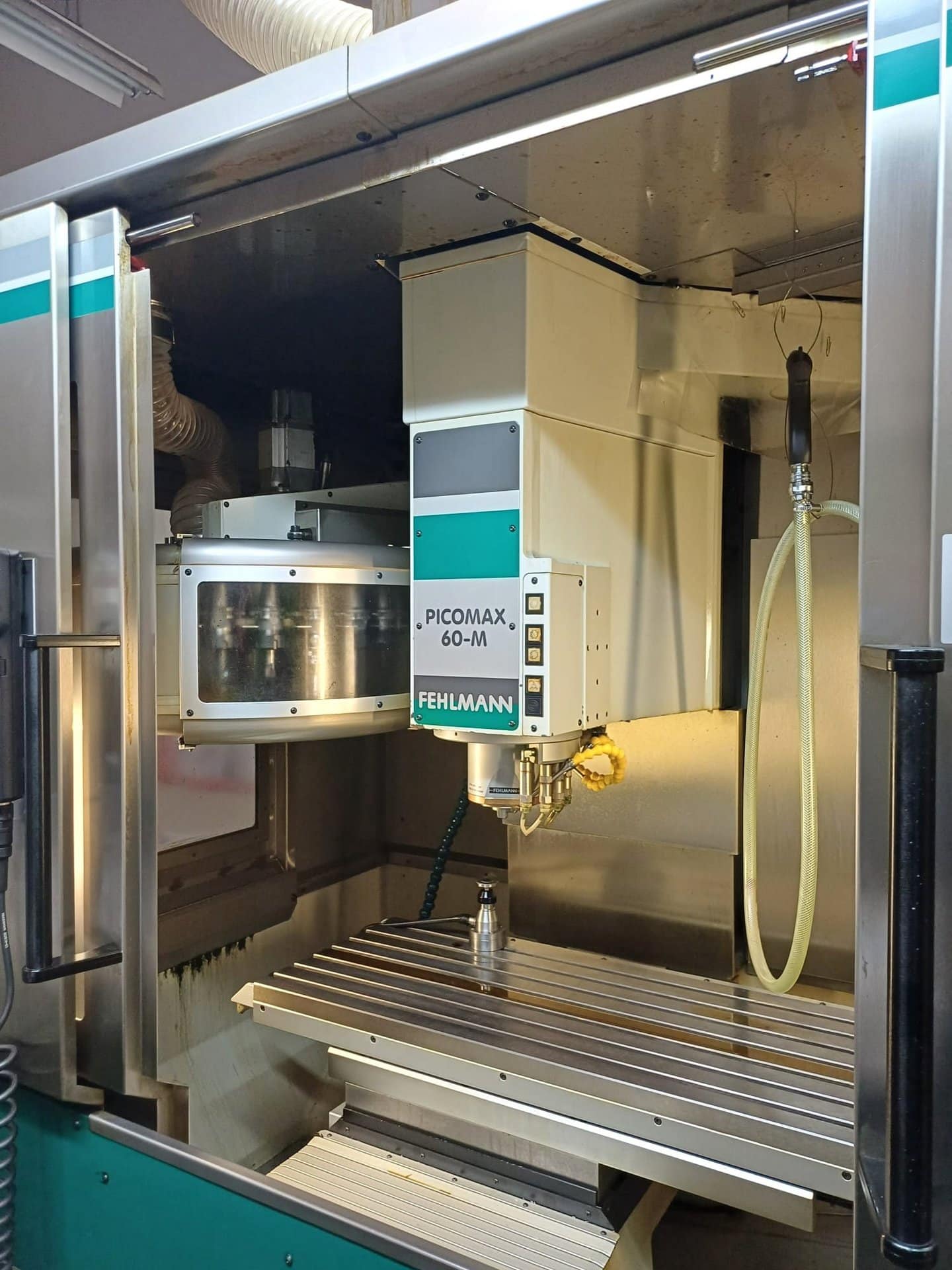

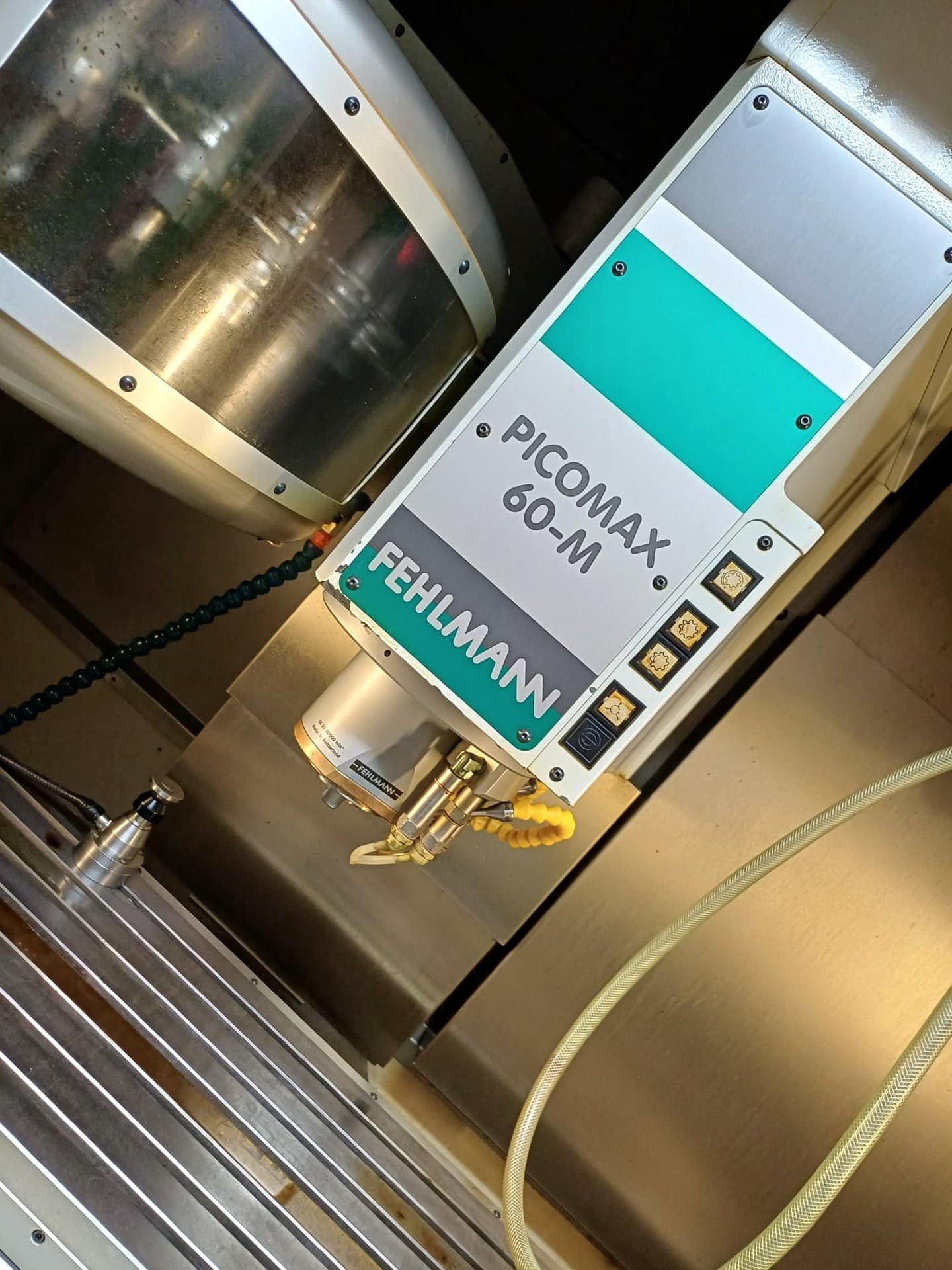

CNC Vertikal Bearbeitungszentrum FEHLMANN PICOMAX 60-M

CNC Vertikal Bearbeitungszentrum FEHLMANN PICOMAX 60-M wurde im Jahr 2006 von der FEHLMANN AG in der Schweiz gebaut. Die Maschine ist für die intensivste Bearbeitung von Werkstücken mit einem maximalen Gewicht von 300 kg ausgelegt. Die Bearbeitung erfolgt in einem großen Arbeitsraum, der u.a. mit einer zuverlässigen Hochgeschwindigkeitsspindel und einem Werkzeugmagazin mit 24 Plätzen ausgestattet ist. Die tägliche Arbeit wird durch die installierte HEIDENHAIN CNC-Steuerung erleichtert, mit der in wenigen Schritten fortschrittliche Bearbeitungsprogramme erstellt werden können. Das CNC-Bearbeitungszentrum PICOMAX 60 M wird dank seiner hervorragenden Leistungen und seiner hohen Bearbeitungsgenauigkeit auch die anspruchsvollsten Kunden zufrieden stellen. Das Gesamtgewicht der Maschine beträgt 3350 kg.

Technische Daten der CNC Fräsmaschine FEHLMANN PICOMAX 60-M

• CNC-Steuerung: HEIDENHAIN iTNC 530
• Vorschub in den Achsen X/Y/Z: 505/355/610 mm
• Vorschubgeschwindigkeit in der X,Y,Z-Achse: 1-20000 mm/min
• Abmessungen des Arbeitstisches (L x B): 920 x 380 mm
• Maximales Werkstückgewicht: 300 kg

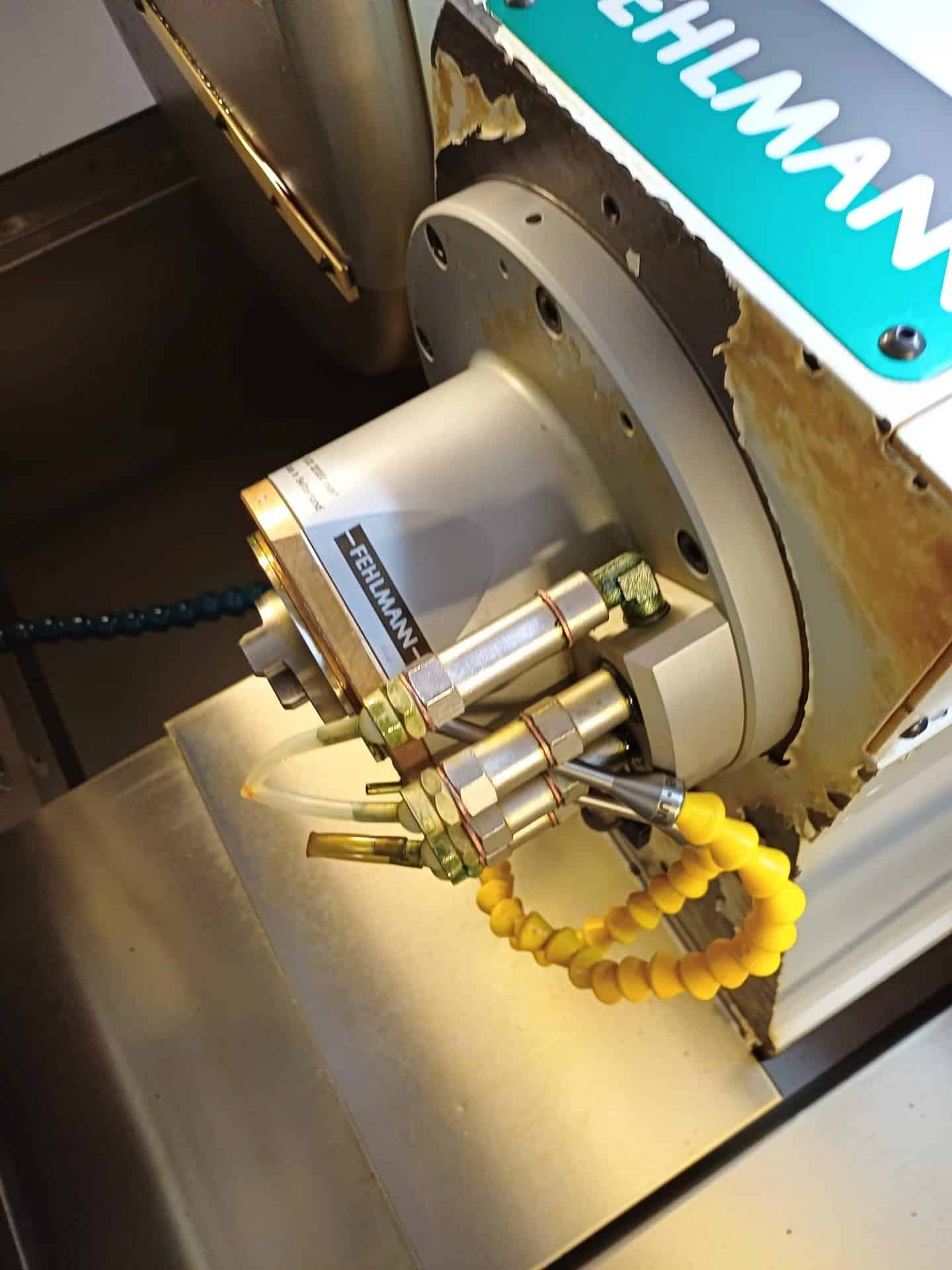

• Spindeldrehzahl: 50-20000 U/min
• Leistung des Spindelantriebs (100%/60% ED): 5,6/8,4 kW
• maximales Spindeldrehmoment: 65 Nm
• Abstand zwischen Spindelspitze und Arbeitstisch: 84-694 mm

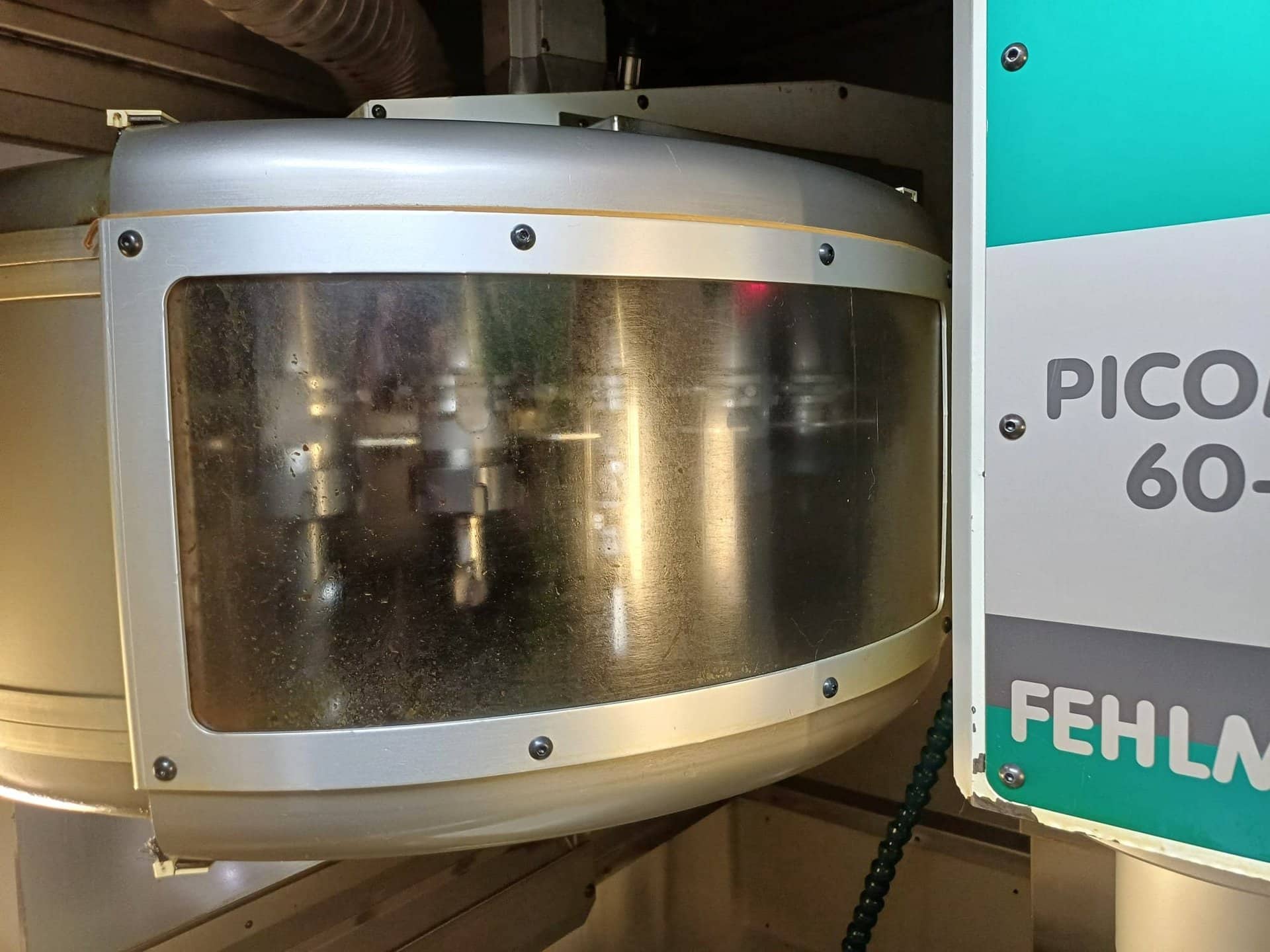

• Werkzeugmagazin mit 24 Plätzen
• Werkzeughalter: SK 30
• Maximaler Werkzeugdurchmesser (benachbarte Positionen leer/benachbarte Positionen belegt): 100/63 mm
• Maximale Werkzeuglänge: 175 mm
• maximales Werkzeuggewicht: 1,5 kg
• durchschnittliche Werkzeugwechselzeit: ca. 6 s
• Auflösung in der X,Y,Z-Achse: 0,001 mm
• Rundheitsabweichung in der X-, Y-, Z-Achse: 0,010 mm
• Positionierungstoleranz: 0,005 mm
• Positionierabweichung: 0,003 mm
• T-Nut-Anzahl: 7
• T-Nut-Breite: 12 mm
• T-Nut-Abstand: 50 mm
• Abstand zwischen Boden und Arbeitstisch: 1014 mm
• Betriebsstunden: 8147 h
• Einschaltzeit der Maschine: 24554 h
• Arbeitsdruck des pneumatischen Systems: 6 bar
• Anschlussleistung: 22 kVA
• Stromzufuhr: 3x 400 V; 50 Hz
• abmessungen (L x B x H): 1800 x 1950 x 2600 mm
• Gewicht der Maschine FEHLMANN PICOMAX 60-M: 3350 kg
