PVD-Beschichtungsanlage KOLZER DGK36″

PVD-Beschichtungsanlage KOLZER DGK36″ wurde im Jahr 2017 gebaut. Diese speziell konstruierte Maschine wird für das Vakuumbeschichtungsverfahren eingesetzt, nach dem die Werkstücke einen „Metalleffekt“ mit hoher Abrieb- und Chemikalienbeständigkeit sowie innovativen Farben aufweisen. Beim PVD-Sputterverfahren werden aus einem in der Arbeitskammer befindlichen Target (Verdampfungsmaterial) Metallatome ausgestoßen, die dann auf die Oberfläche der Werkstücke übertragen und abgeschieden werden. Bei diesem Vorgang wird das Target einem technologischen Vakuum ausgesetzt, das aus Prozessgas und Hochspannung besteht. Am Ende werden die Werkstückoberflächen gereinigt und durch das in der Anlage installierte Plasma aktiviert. Diese Lösung bietet praktisch unbegrenzte Möglichkeiten für die Beschichtung jeder Art von Oberfläche.

Um allen Ansprüchen und Anforderungen gerecht zu werden, entspricht die Magnetron-Sputteranlage KOLZER den höchsten Industriestandards und verfügt über ein doppeltes Beladesystem, das die Be- und Entladevorgänge für die nachfolgenden Produktionsphasen vereinfacht. Zum Angebot gehört zudem ein umfangreiches Equipment, das unter anderem aus einem LAUDA Kühler und zahlreichen Ersatzteilen besteht. Die PVD-Sputter-System KOLZER DGK 36 hat während ihrer gesamten Lebensdauer lediglich 2873 Betriebsstunden geleistet, in denen sie 2580 Arbeitszyklen durchlaufen hat. Das Gesamtgewicht der Maschine beträgt 3000 kg.

Technische Daten der PVD-Beschichtungsanlage KOLZER DGK36″

• Abmessungen der Arbeitskammer (Durchm. x T.) : ⌀ 1000 mm x 1300 mm
• industrielles Automatisierungssystem in Form eines Computers mit installierter PLC auf der Basis von Windows 10
• PVD-Sputterquelle: 1 Stk.
• PVD-Zerstäubungsgenerator: 1 Stk.
• Plasmaanlage: 1 Stk.
• Hochvakuum-Diffusionspumpe: 2 Stk.
• automatische Vakuumsteuerung
• Temperatur- und Feuchtigkeitskonditionierung des Generatorpanels
• Horizontalschlitten für einfaches Be- und Entladen von Werkstücken: 2 Stk.
• Gasflussregler (Mass Flow Controller): 2 Stk.
• Drehsystem der Satellitengreifer 6/4 Positionen: 2 Stk.

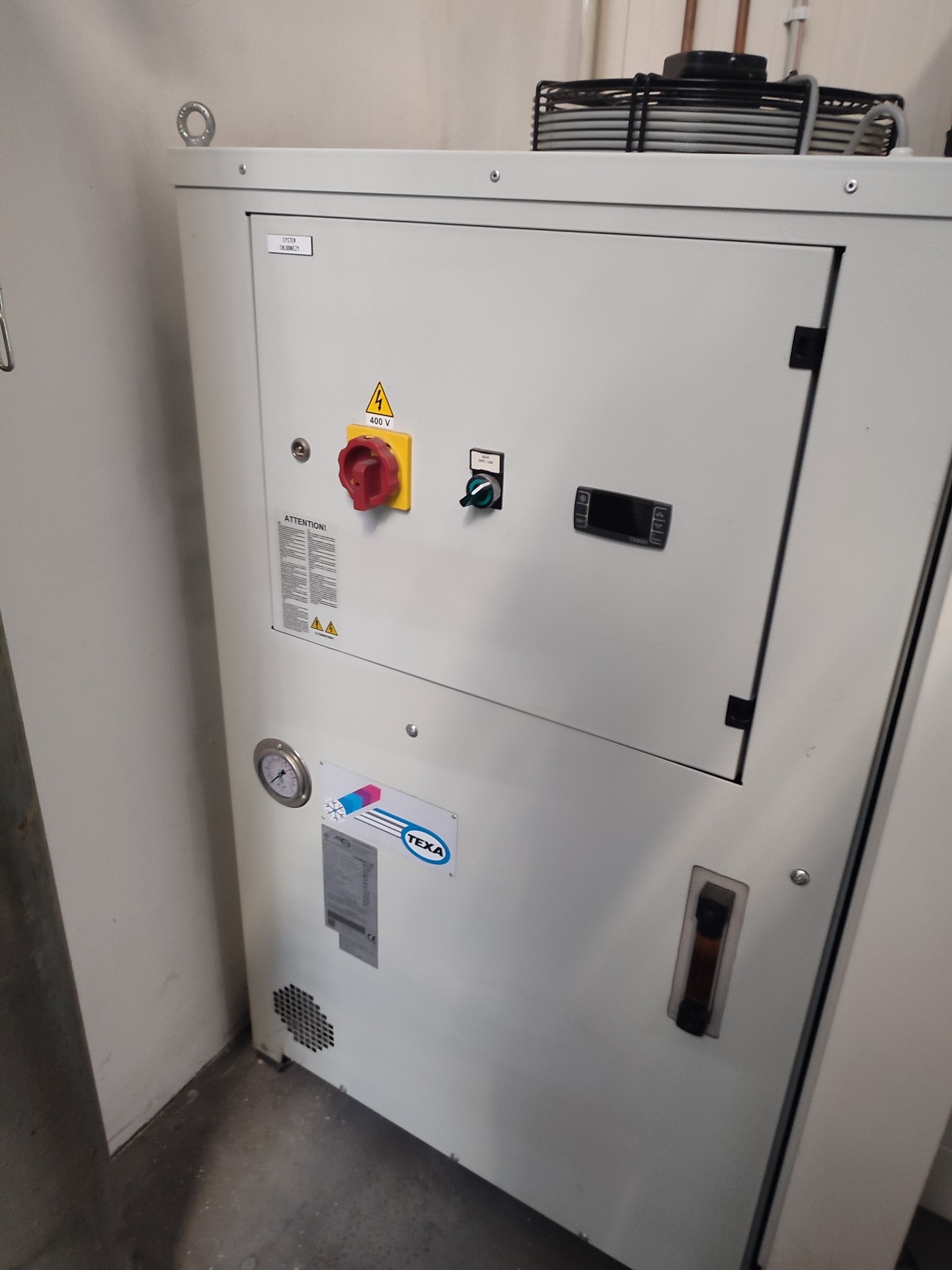

• Kühlgerät: LAUDA Ultracool 0240 SP

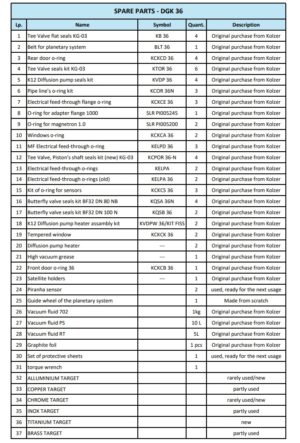

• ersatzteile
• Edelstahl-Kammerabdeckung: 2 Stk.
• Betriebsstunden: 2873 h
• CE-Zertifikat
• Luftdruck: 6 bar
• Platzbedarf (L x B): 5710 x 3400 mm
• Stromanschluss: 3x 400 V; 50 Hz
• Gewicht der Maschine: 3000 kg
