Rohr- und Profilbiegemaschine SHUZ TUNG NCR38B

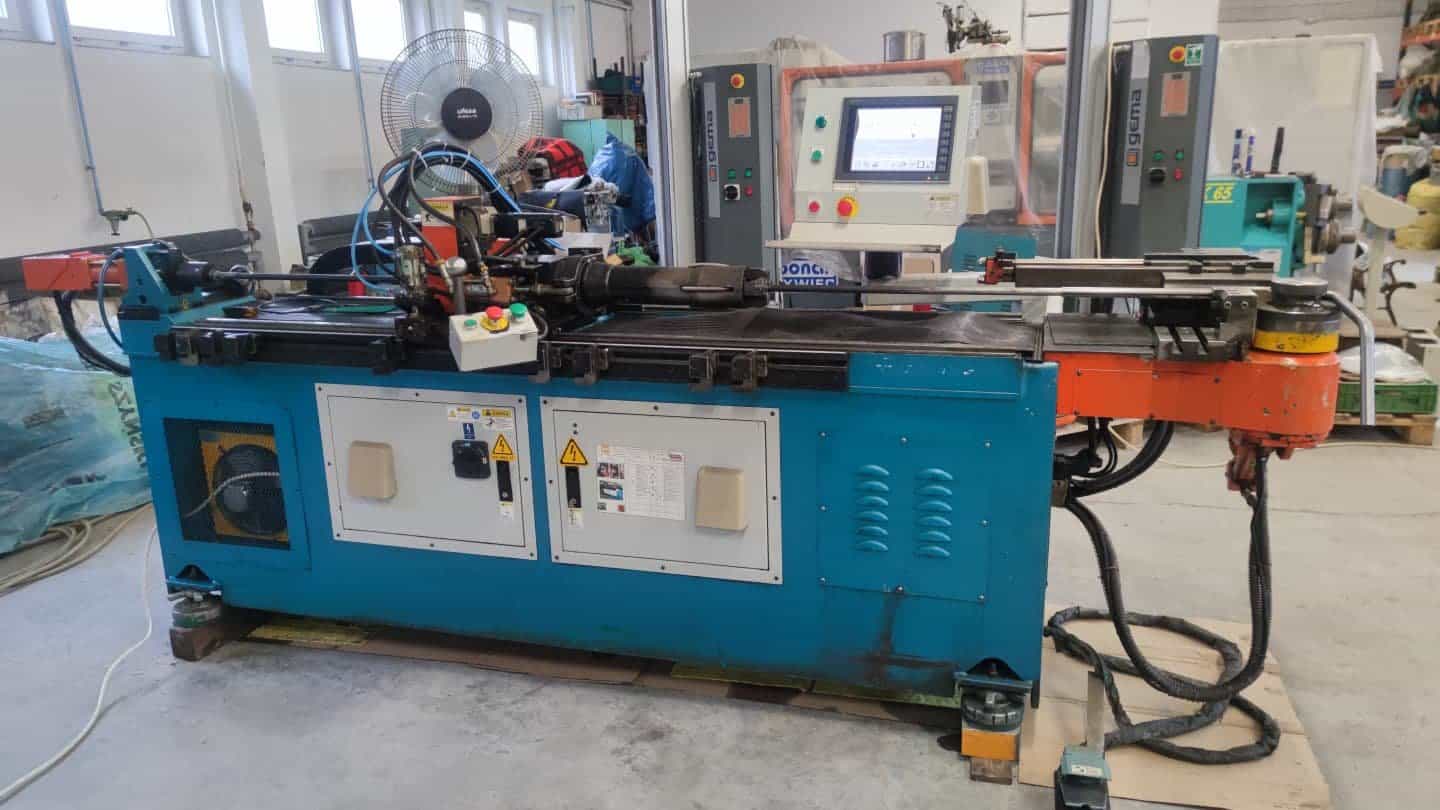

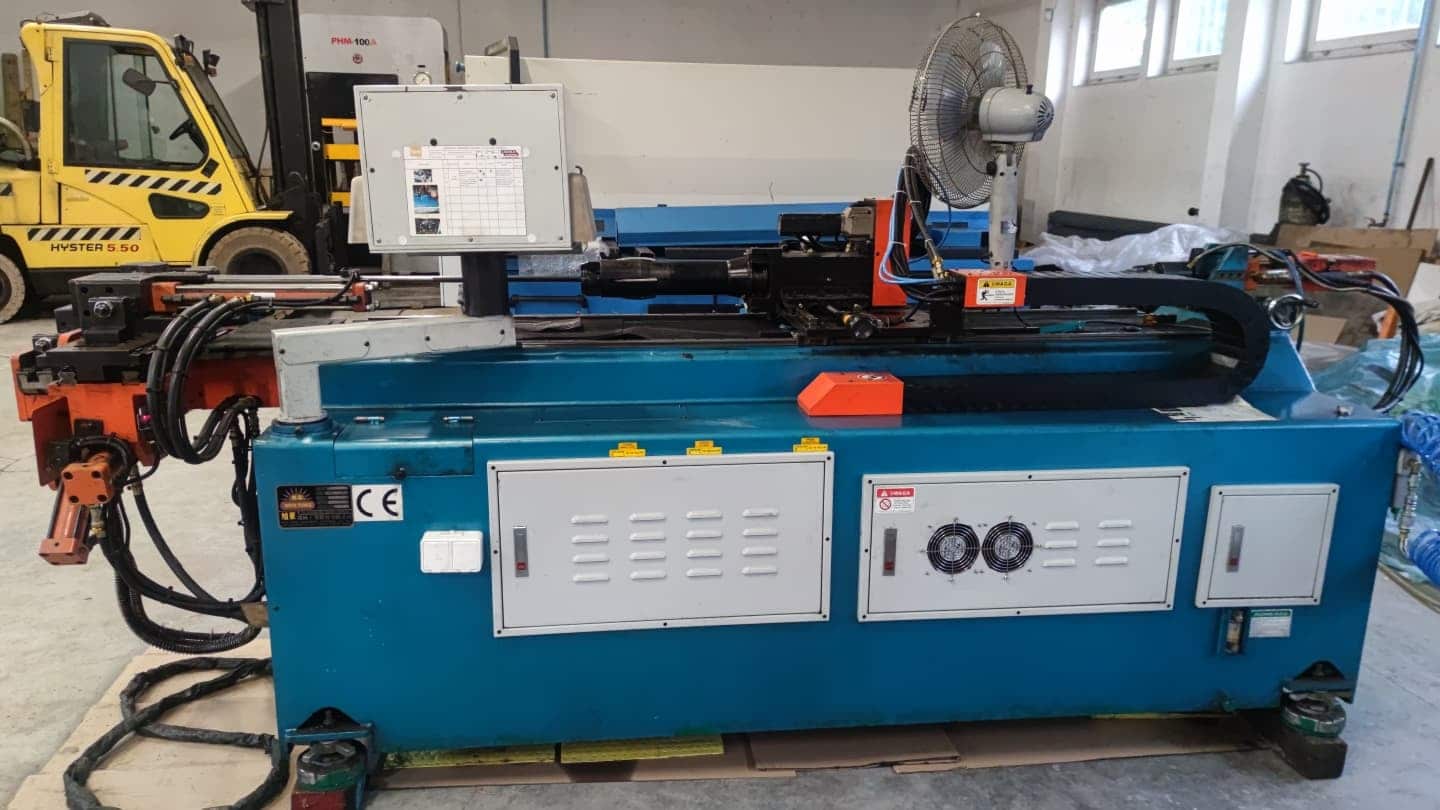

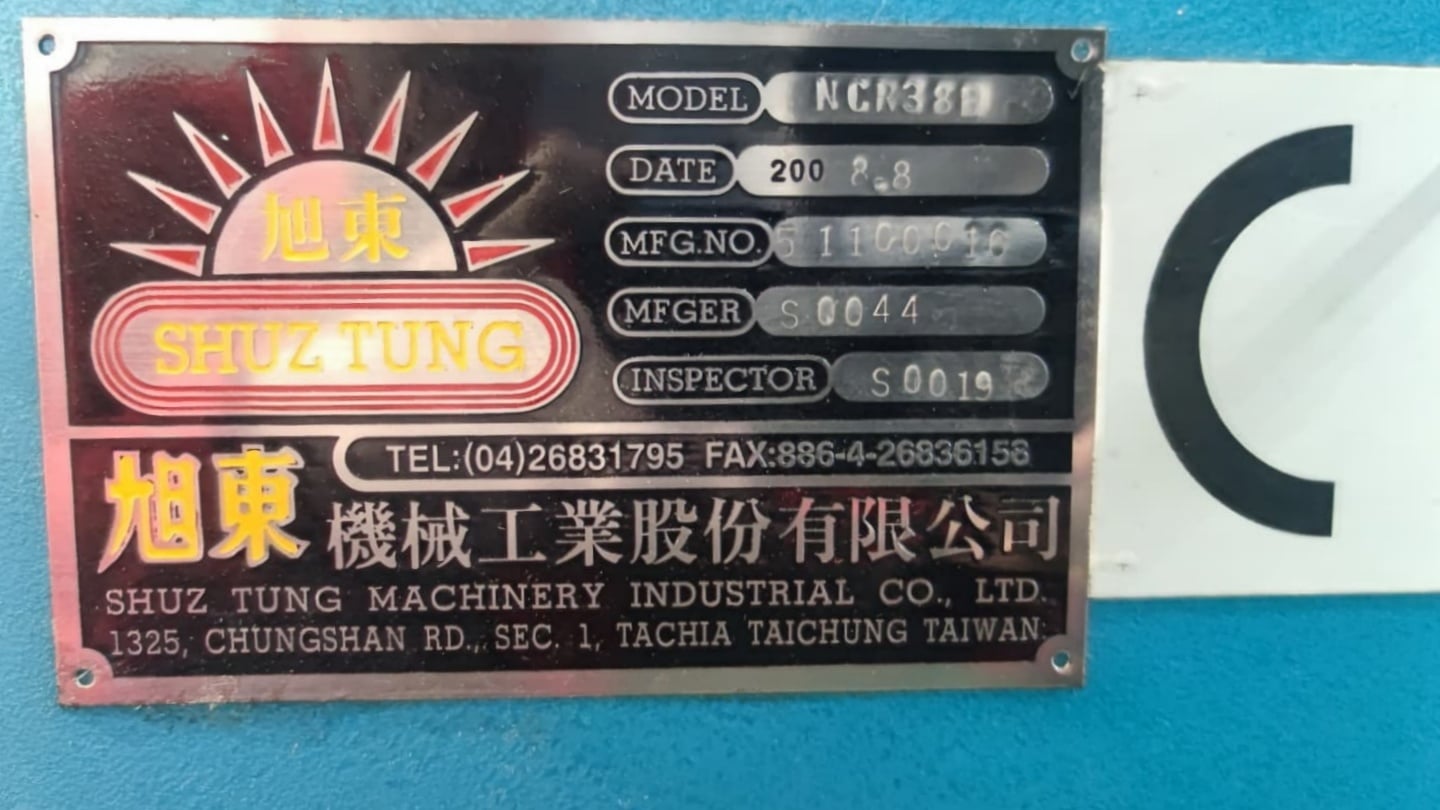

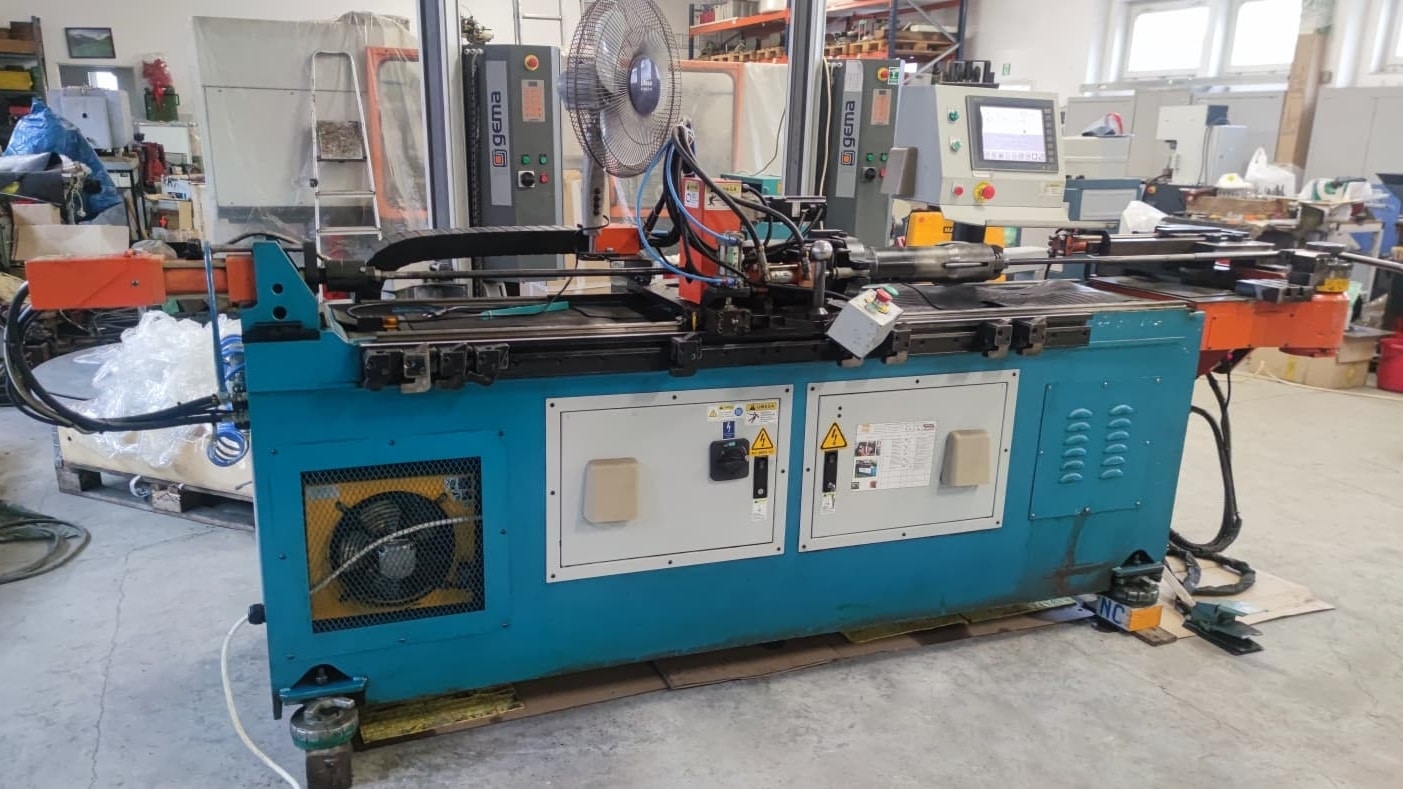

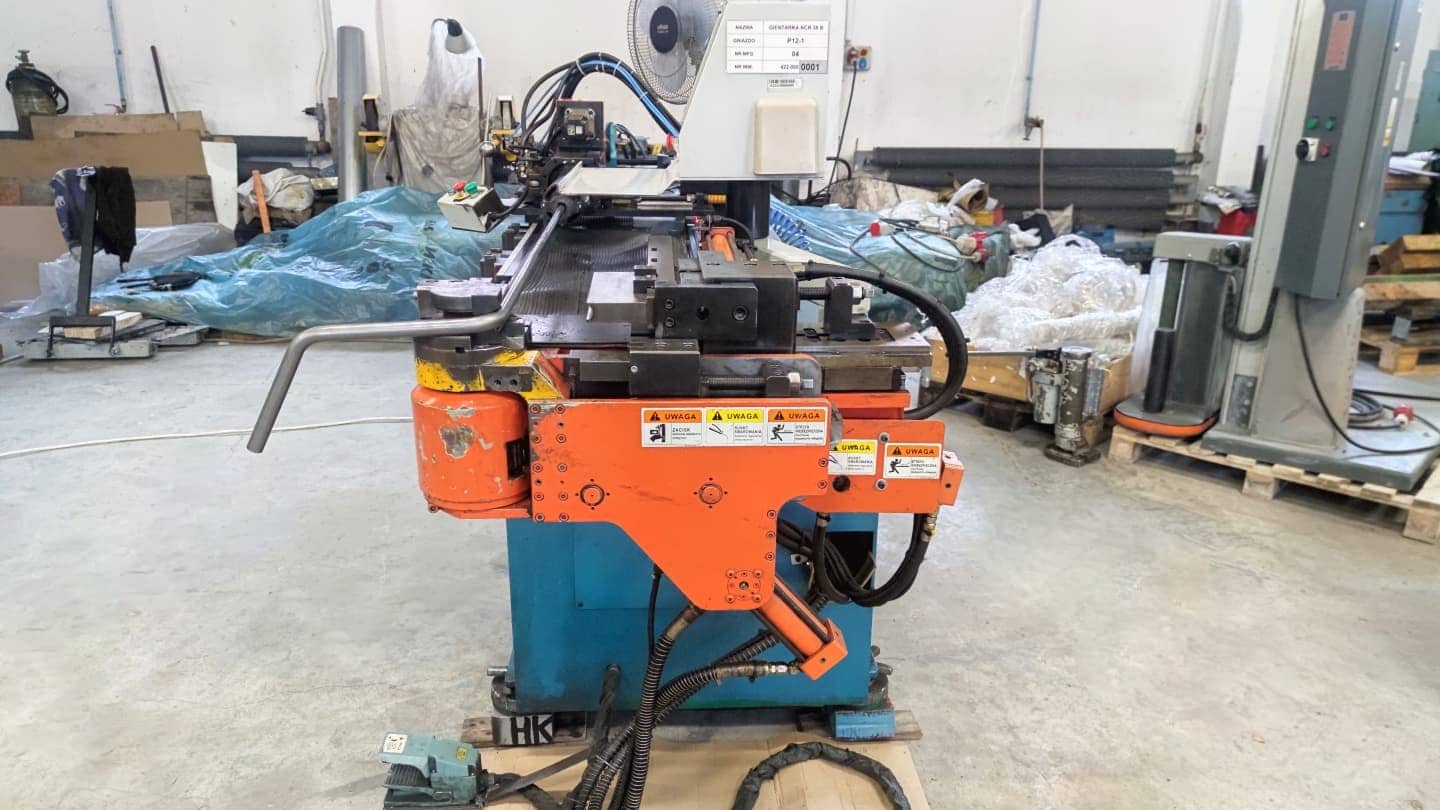

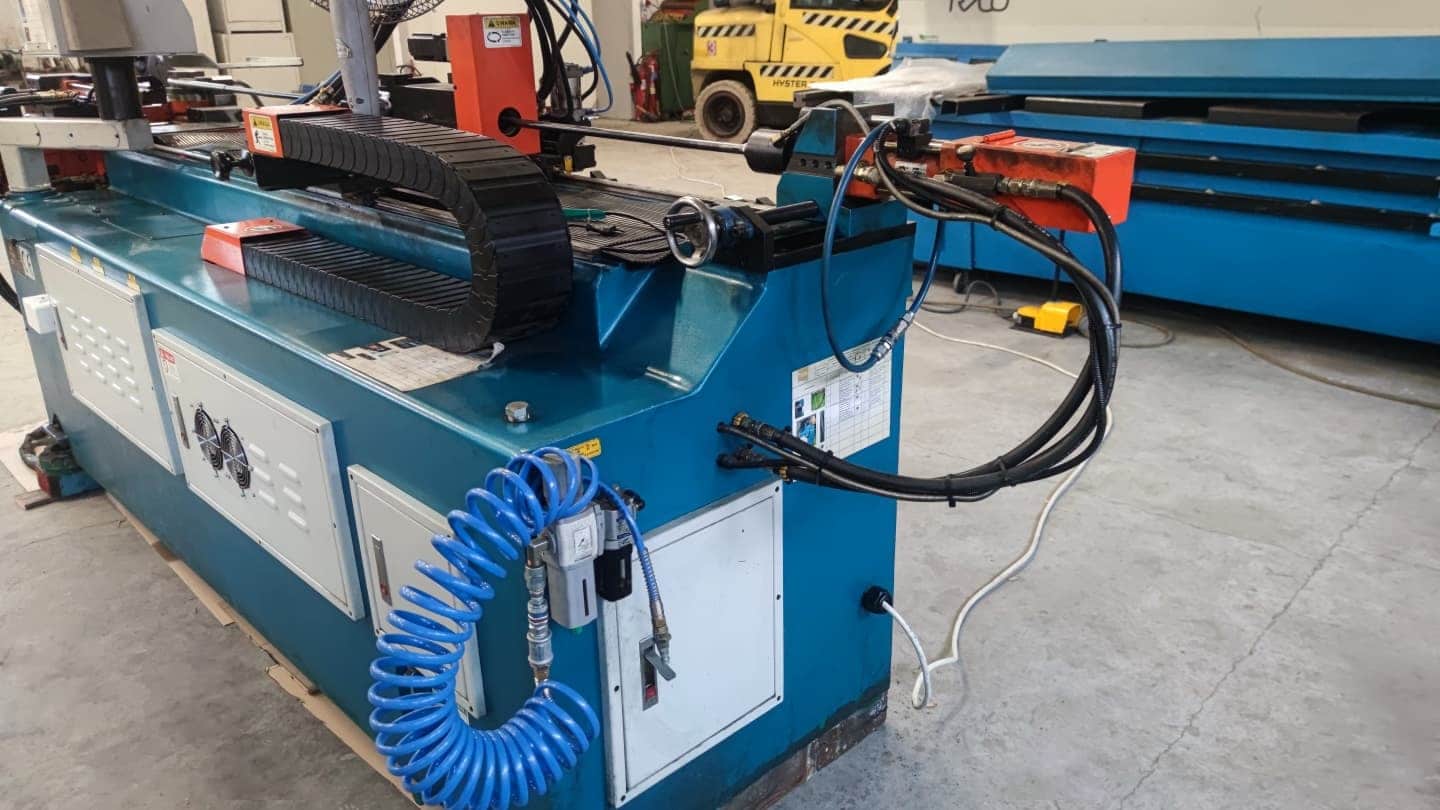

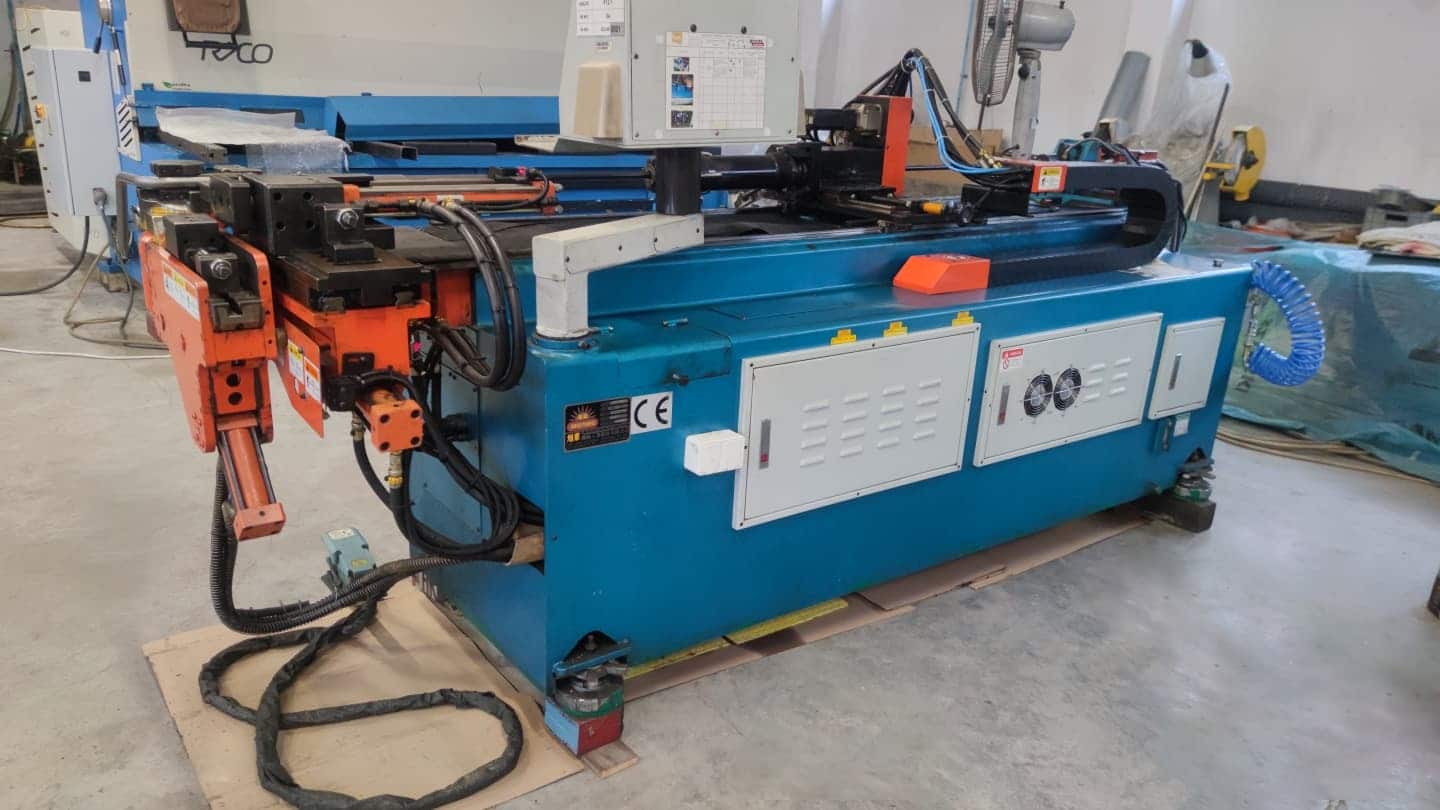

Rohr- und Profilbiegemaschine SHUZ TUNG NCR38B wurde 2008 in Taiwan von SHUZ TUNG MACHINERY INDUSTRIAL CO., LTD. gebaut. Die Maschine, die sich durch ihre hohe Präzision und einfache Bedienung auszeichnet, ermöglicht das automatische Biegen und Formen von Bögen aus Rohren oder Profilen mit einem maximalen Durchmesser von 38 mm. Alle Prozessparameter, auch die komplexesten Formen, werden in der intuitiven NC-Steuerung mit Speicher für bis zu 500 Arbeitsprogramme programmiert. Die Dornbiegemaschine NCR38B wird mit einer Ausrüstung angeboten, die unter anderem aus Werkzeugen für Rohre mit 16, 22 und 25 mm Durchmesser besteht. Das Gesamtgewicht der Maschine beträgt 1500 kg.

Technische Daten der Rohrbiegemaschine SHUZ TUNG NCR38B

• Biegeleistung: 38×2 mm
• Biegewinkel: 0-190°
• maximaler Biegeradius: 170 mm
• Dornlänge: 1800 mm
• Biegegeschwindigkeit: 45°/s
• Drehgeschwindigkeit: 240°/s
• Biegegenauigkeit: ±0,1°
• Vorschubgenauigkeit: ±0,25 mm
• Drehgenauigkeit: ±0,1°
• Leistung des Hauptmotors: 8 HP
• Fassungsvermögen des Öltanks: 200 l
• Arbeitsdruck: 100-150 kg/cm2
• Rotationsdruck des Vorschubs: 30-50 kg/cm2
• Vorschubdruck: 20-70 kg/cm2
• Stromzufuhr: 3x 220 V; 50/60 Hz

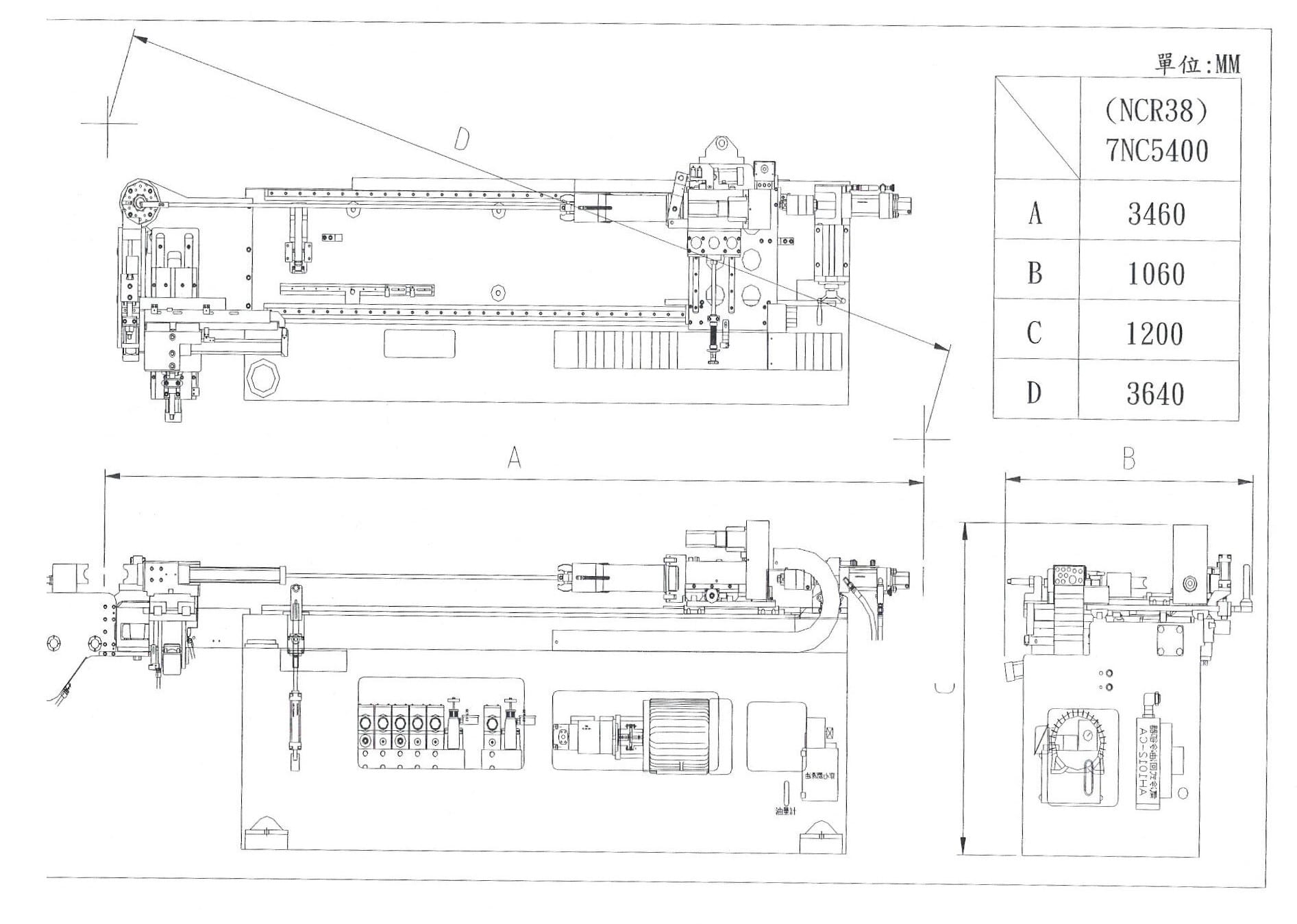

• Abmessungen (L x B x H): 3460 x 1060 x 1200 mm
• Gewicht der Maschine SHUZ TUNG NCR38B: 1500 kg

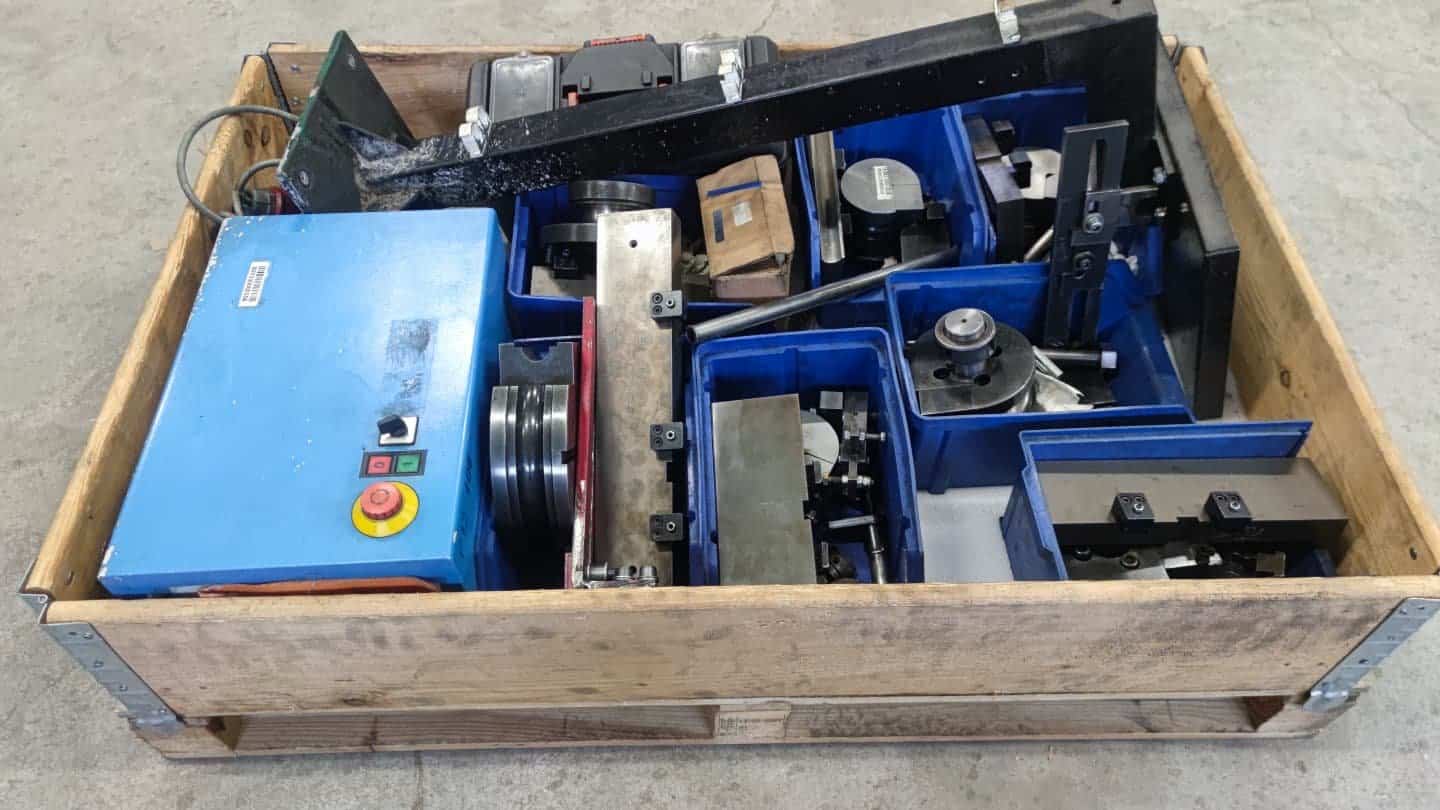

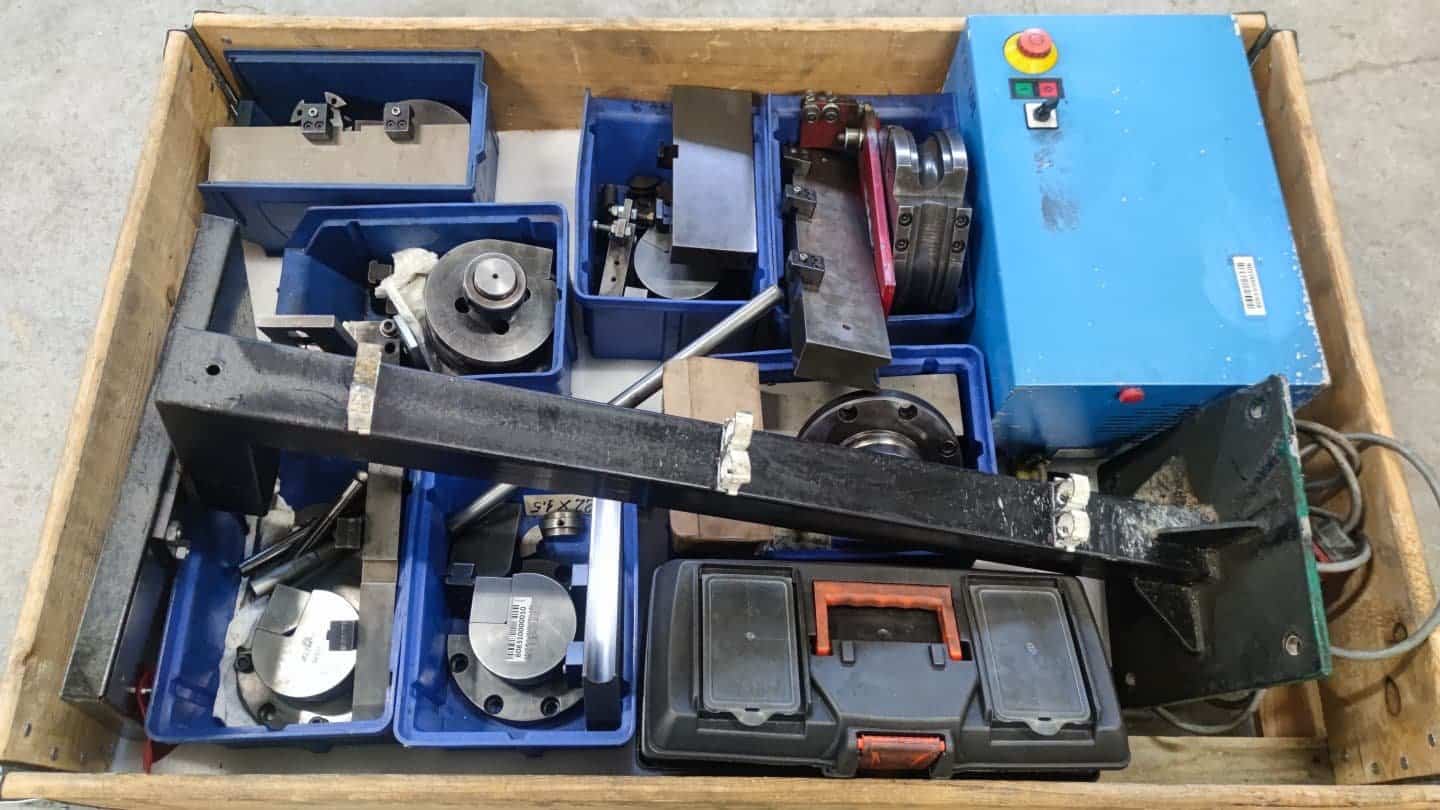

Ausstattung der Biegemaschine SHUZ TUNG

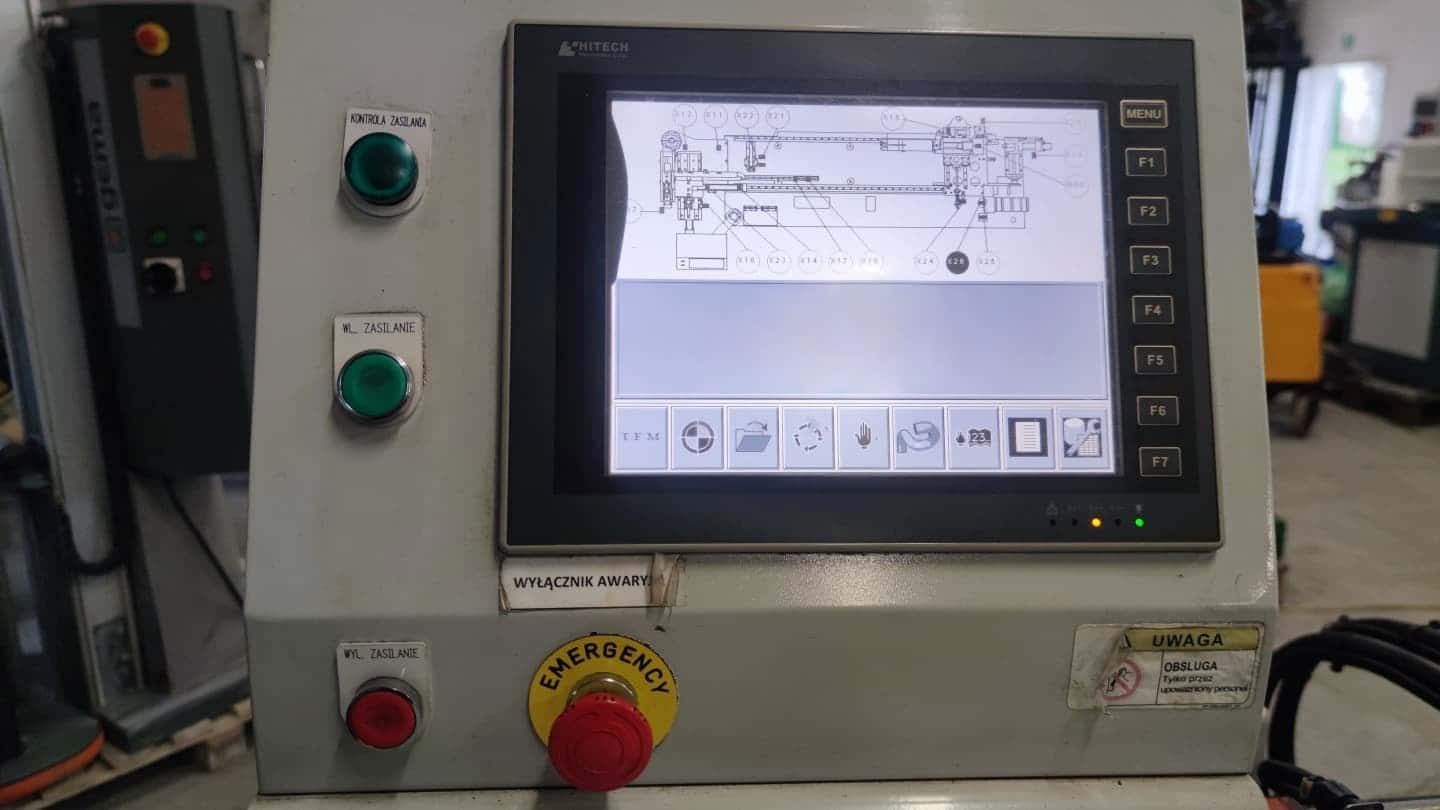

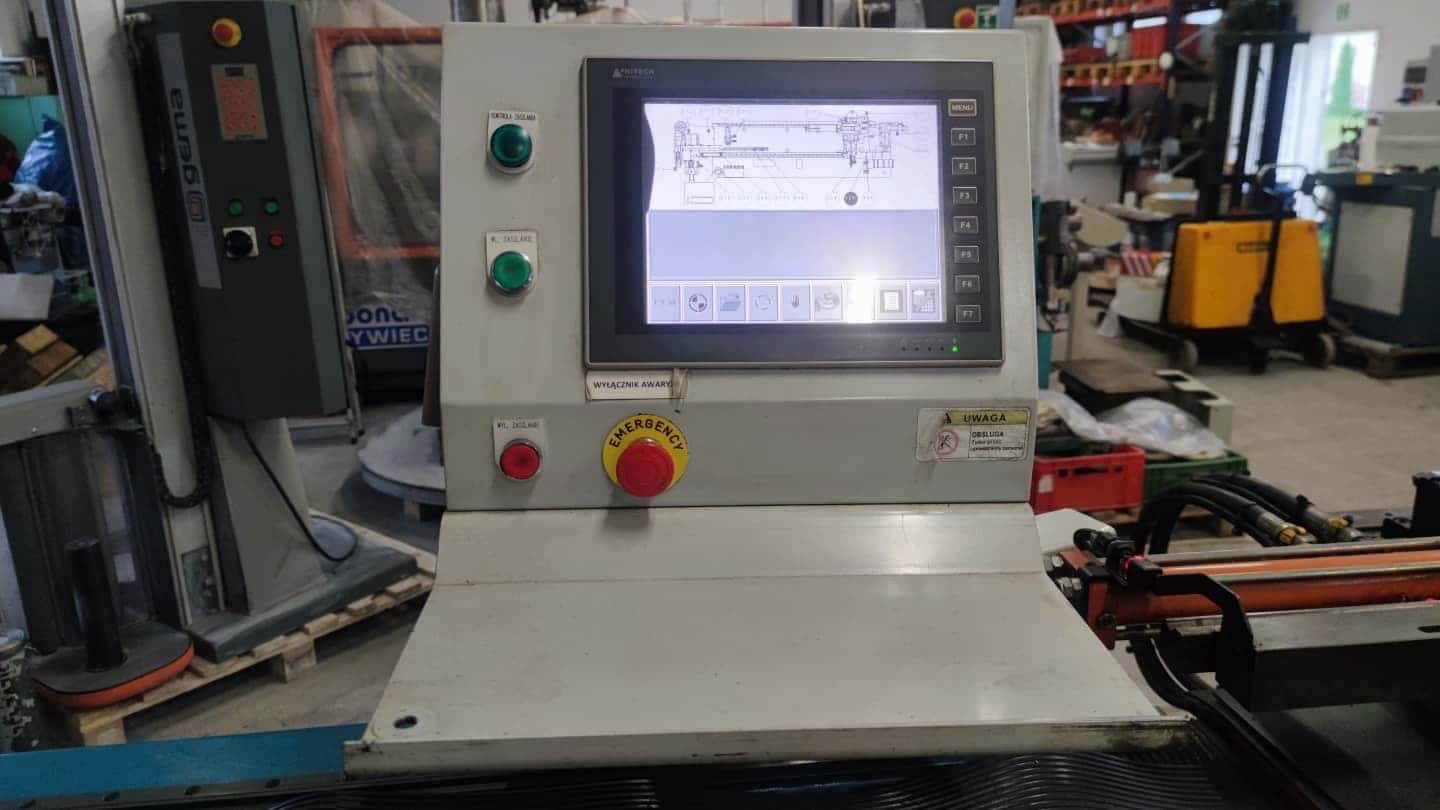

• Steuerpult mit NC-Steuerung
• Werkzeuge für Rohre mit Durchmessern fi 16 mm, fi 22 mm, fi 25 mm
• Fußschaltersteuerung
• DTR – Technische und betriebliche Dokumentation
