Senkerodiermaschine AGIE CHARMILLES FORM 400 vP

Senkerodiermaschine AGIE CHARMILLES FORM 400 vP wurde 2012 in der Schweiz von Agie Charmilles SA gebaut. Die Maschine wird unter anderem für die Herstellung von Präzisionsmatrizen, Stempeln und Werkzeugen eingesetzt. Werkstücke mit einem Maximalgewicht von 3000 kg werden mittels Elektroerosion bearbeitet, was die Herstellung komplexer Formen auch in den härtesten Materialien ermöglicht. Die so bearbeiteten Werkstücke erfordern auch keine weiteren Nachbearbeitungen, wie z. B. das Polieren. Im Angebotspreis ist eine umfangreiche Ausstattung enthalten, die unter anderem aus einem intelligenten Steuerungssystem, einem Messtaster und einem speziellen iQ-Modul besteht, das den Elektrodenverschleiß minimiert. Die Senkerodiermaschine AGIE CHARMILLES FORM wiegt 7014 kg.

Technische Daten der Senkerodiermaschine AGIE CHARMILLES FORM 400 vP

• Anzahl der Achsen: 4 (X,Y,Z,C)
• Vorschub in der X/Y/Z-Achse: 900/700/500 mm
• Abmessungen des Arbeitstisches (L x B): 1100 x 900 mm
• Innenmaße des Arbeitstanks (L x B x H): 1814 x 1215 x 700 mm
• Maximales Werkstückgewicht: 3000 kg
• Maximales Elektrodengewicht: 100 kg
• Maximaler Abstand von der Oberfläche des Arbeitstisches zum Halter: 822 mm
• Mindestabstand von der Oberfläche des Arbeitstisches zum Halter: 322 mm
• Betriebsstunden: 49659 h
• Leistung: 12,3 kVA
• Spannungsversorgung: 3x 400 V; 50 Hz
• Abmessungen (L x B x H): 2970 x 3100 x 3320 mm
• Gewicht der Maschine AGIE CHARMILLES FORM 400 vP: 7014 kg

Ausstattung der Senkerodiermaschine AGIE CHARMILLES

• CNC Steuerung
• Software: VISION FORM
• iQ-Modul, das den Verschleiß von Graphit- und Kupferelektroden minimiert
• Messtaster
• C-Achse
• 10-facher Elektrodenwechsler rechts
• 10-facher Elektrodenwechsler links

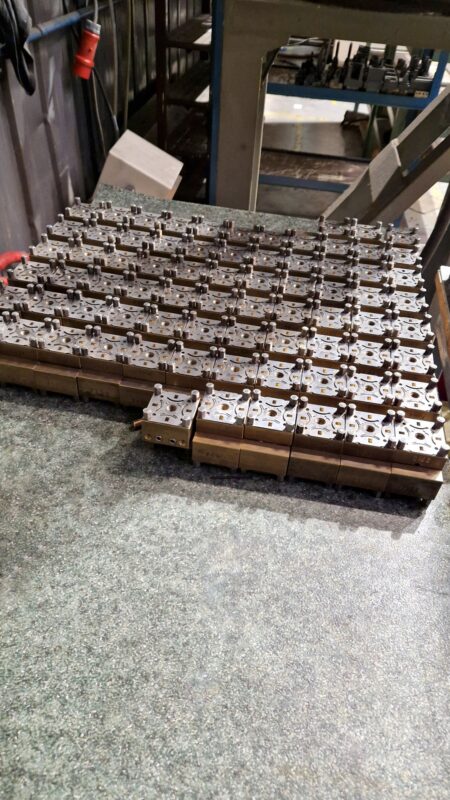

• Elektrodenhalter: EROWA IT-S 50
• optische Skalen in X,Y,Z-Achse
• tragbare Steuereinheit (pendant)
• Arbeitsraumbeleuchtung
