Universalwerkzeugschleifmaschine TACCHELLA 4AMP

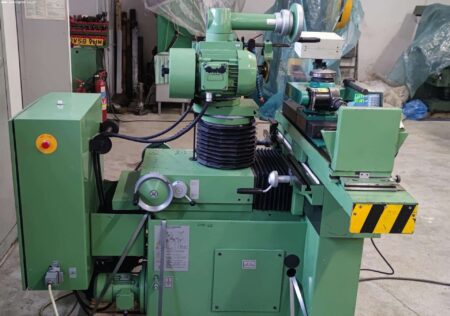

Der Universalwerkzeugschleifmaschine TACCHELLA 4AMP wurde 2003 gebaut. Es ist mit einem Tisch mit den Abmessungen 900×140 mm ausgestattet und ermöglicht das Schleifen von Gegenständen mit einem maximalen Durchmesser von 300 mm. Der manuelle und hydraulische Tischweg beträgt 400 mm. Die Spindel kann sich mit 2200, 3220, 4400 oder 6400 U / min drehen. Wir verkaufen die Mühle mit umfangreichem Zubehör, einschließlich Prismen, einem Universalschraubstock, einer Halogenlampe und einem Balancer mit Walze.

Eigenschaften des TACCHELLA 4AMP Werkzeugschleifers

– Tischabmessungen: 140 x 900 mm
– Maximaler Schleifdurchmesser: 300 mm
– manueller Tischweg: 400 mm
– hydraulischer Tischweg: 400 mm
– Maximaler Abstand des Tisches von der Tischfläche zur Achse der Schleifscheibenspindel: 345 mm
– manueller vertikaler Säulenweg: 250 mm
– manueller Quertischweg: 200 mm
– Anheben der Eckzahnachse über die Tischoberfläche: 155 mm
– Maximaler Abstand zwischen den Reitstockmitten: 510 mm
– Maximaler Abstand zwischen den Mitten des Greifkopfes und des Reitstocks: 410 mm
– Drehen der Schleifscheibenspindel in der horizontalen Ebene: + -180 Grad
– der kleinste Abstand des Tisches von der Tischfläche zur Achse der Schleifscheibenspindel: 95 mm
– der größte Durchmesser der Schleifscheibe: 200 mm
– Drehen der Schleifscheibenspindel in der vertikalen Ebene: + -20 Grad
– Tisch nach rechts drehen: 90 Grad
– Tisch nach links drehen: 75 Grad
– Tischgeschwindigkeit mit hydraulischem Antrieb: 0-10 m / min.
– die Anzahl der Umdrehungen der Schleifscheibenspindel: 2200, 3200, 4400, 6400 U / min.
– elektromechanisches Anheben des Spindelkopfes nach oben / unten
– Längs-, Hydraulik- und manuelle Tischzufuhr
– Leistung des Motors, der die Schleifscheibenspindel antreibt: 1,5 kW
– Abmessungen der Mühle (Breite x Länge x Höhe): 1320 x 1555 x 1430 mm
– Maschinengewicht: 1200 kg

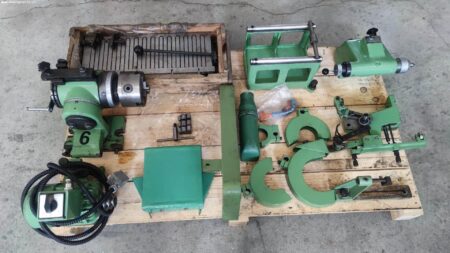

Werkzeugmaschinen

– ein Trennkopf mit Antrieb
– Griff: fi 125
– linker und rechter Kiefer
– Schlüssel handhaben
– Permanentmagnet (neu, 500×200 mm)
– Balancer mit einer Walze
– rechter Reitstock
– ein Gerät für Scheibenschneider
– Gerät zum Abrichten von Scheiben
– Schleifscheibenabdeckungen: 4 Stk.
– Mit einer Haube für den Absorber abdecken
– Abdeckung für den Teilkopf mit Antrieb
– Abdeckung für die Wassereinheit
– universelles Laster
– Prismen: 2 Stk.
– ein Gerät zum Einstellen der Mitte eines Details
– Muttern für den Teilkopf: 3 Stk.
– Werkzeugscheibe
– Stifte für Abdeckungen: 3 Stk.
– Herzmuscheln für Brötchen: 8 Stk
– Schleifstifte: 5 Stk.
– Schiebevorrichtung
– Gerät zum Einstellen der Mitte
– Saugnapf für Stifte für den Absorber
– Schleifscheiben (ca. 30 Stk. + 3 Stk. Diamantklingen)
– Schmierstoffgeber
– Schlauch zum Kanister
– Staub absorbierer
– Kühlwassereinheit
– Abdeckungen (Elektropumpe)
– 24V Transformator
– Werkzeug an der Wendellinie zum Fräsen von Fräsern + Regler
– Ablesungen in zwei Achsen
– Halogenlampe
– Technische Dokumentation
