AVIA FNE 40NC yatay freze tezgahı

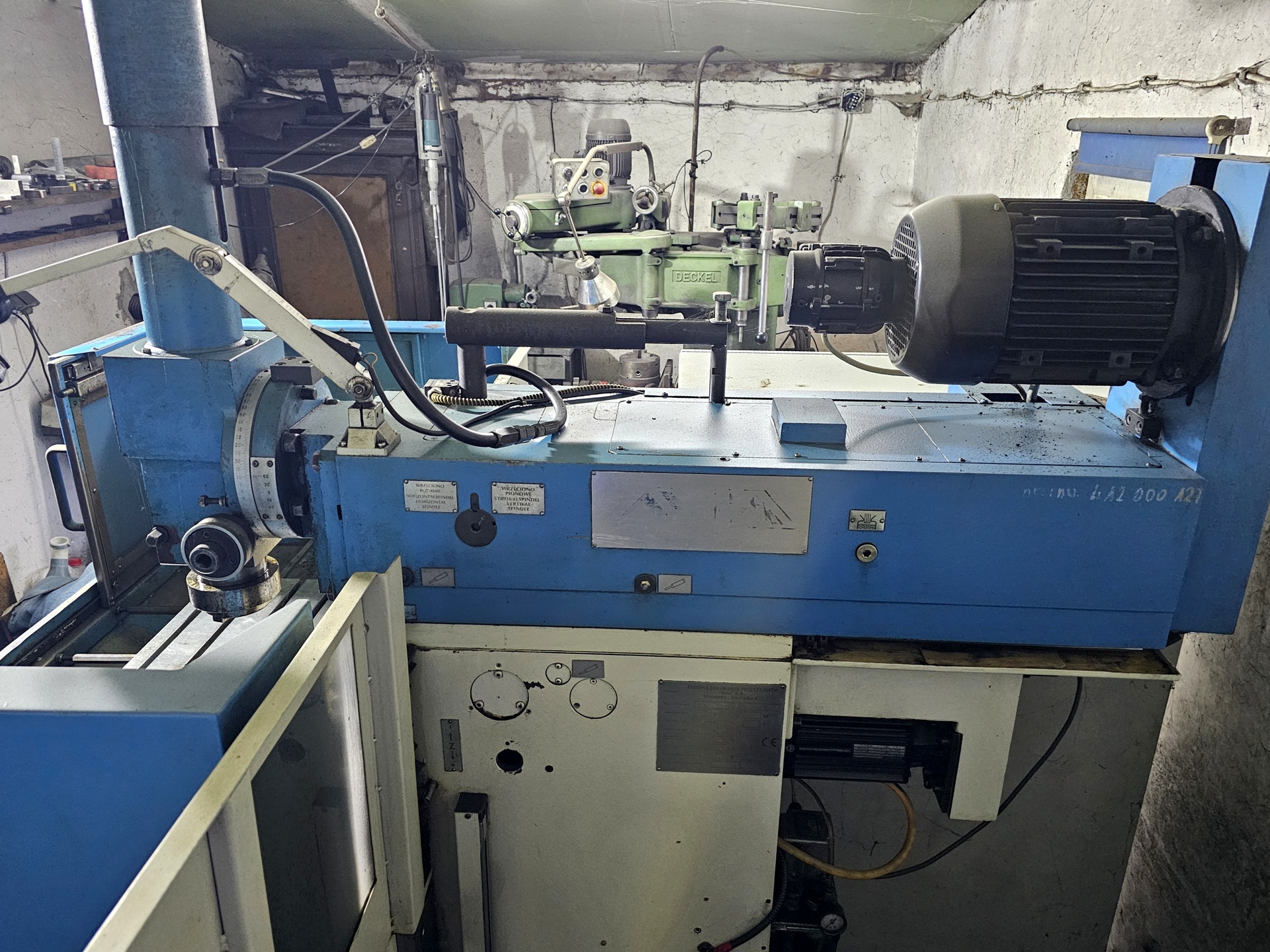

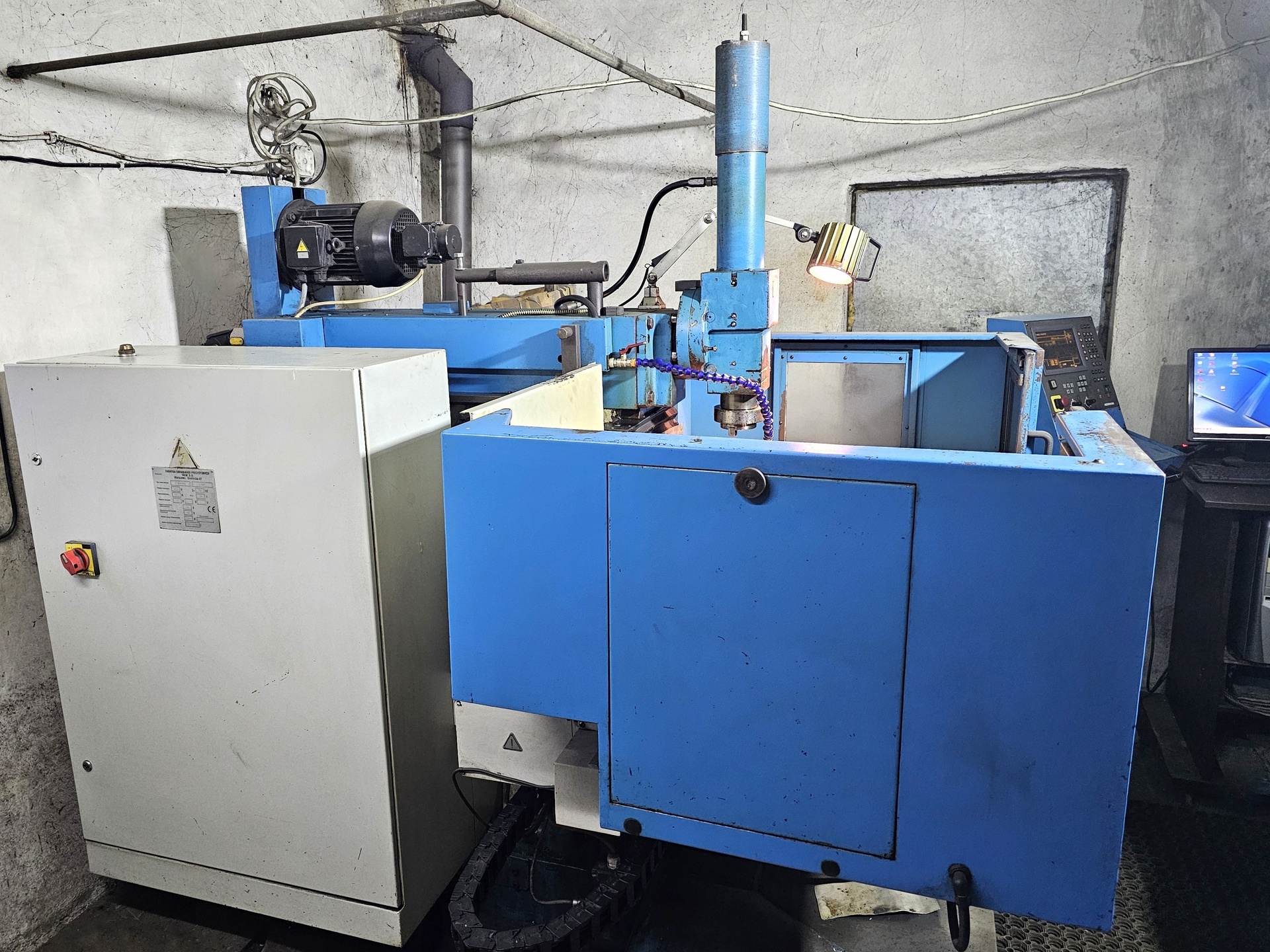

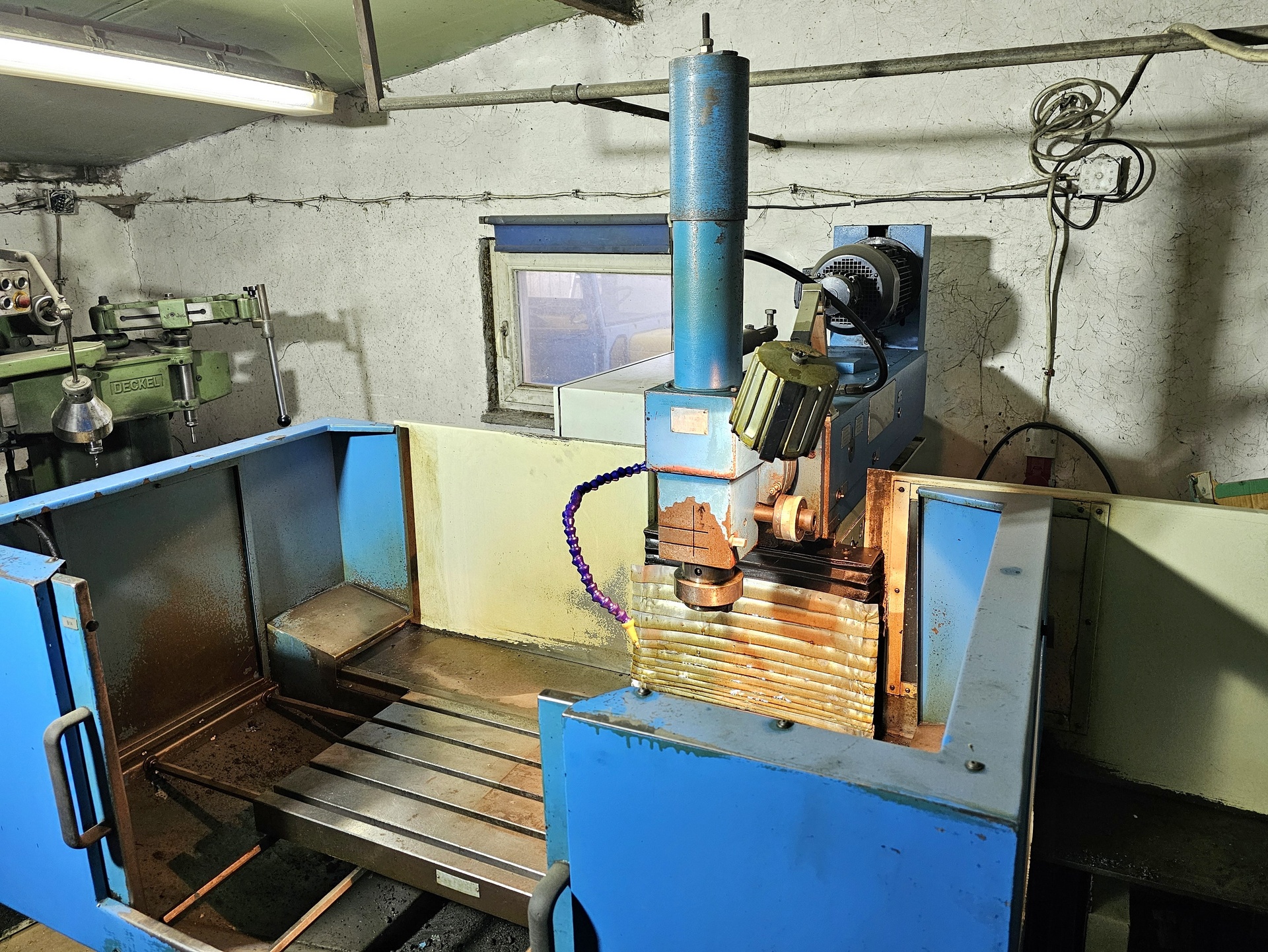

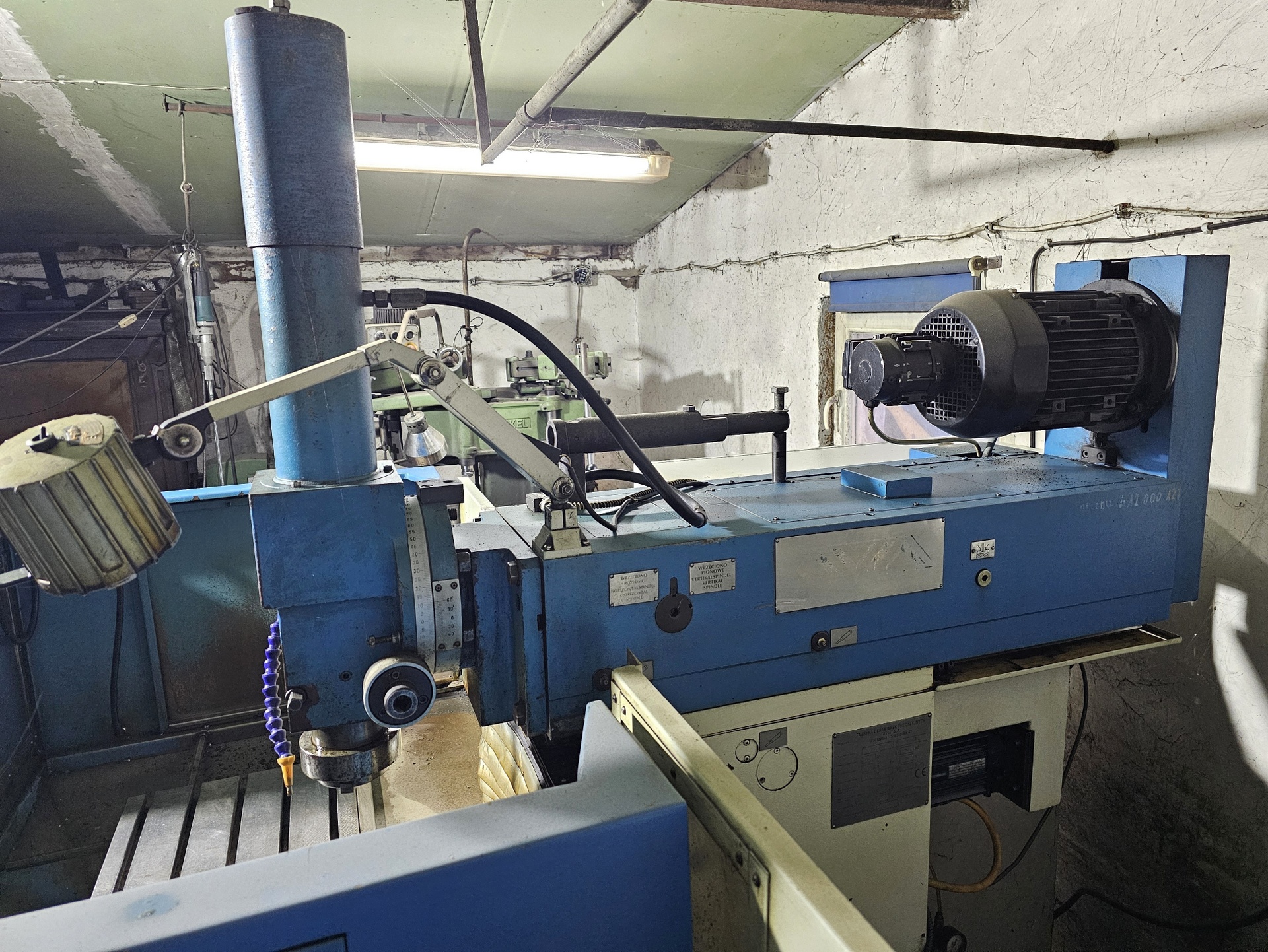

AVIA FNE 40NC yatay freze tezgahı 2001 yılında Polonya’da Fabryka Obrabiarek Precyzyjnych AVIA S.A. tarafından üretilmiştir. Makine maksimum 400 kg ağırlığa sahip iş parçalarının hassas işlenmesi için kullanılmaktadır. İşleme süreci, kademesiz hız ayarına sahip güvenilir bir iş mili aracılığıyla üç eksende gerçekleştirilir. Döner bir iş kafasına monte edilen iş mili, hassas dikey kılavuzlar üzerinde Z ekseninde hareket eder. X ve Y eksenlerindeki hareket, rijit bir çerçeve üzerine yerleştirilmiş bir çalışma masası tarafından gerçekleştirilir. Tüm bunlar, en gelişmiş programların bile sadece birkaç adımda oluşturulabildiği, kullanımı kolay HEIDENHAIN NC kontrol sistemi ile tamamlanmaktadır. AVIA FNE freze tezgahı 1900 kg ağırlığındadır.

AVIA FNE 40NC metal freze makinesinin teknik verileri

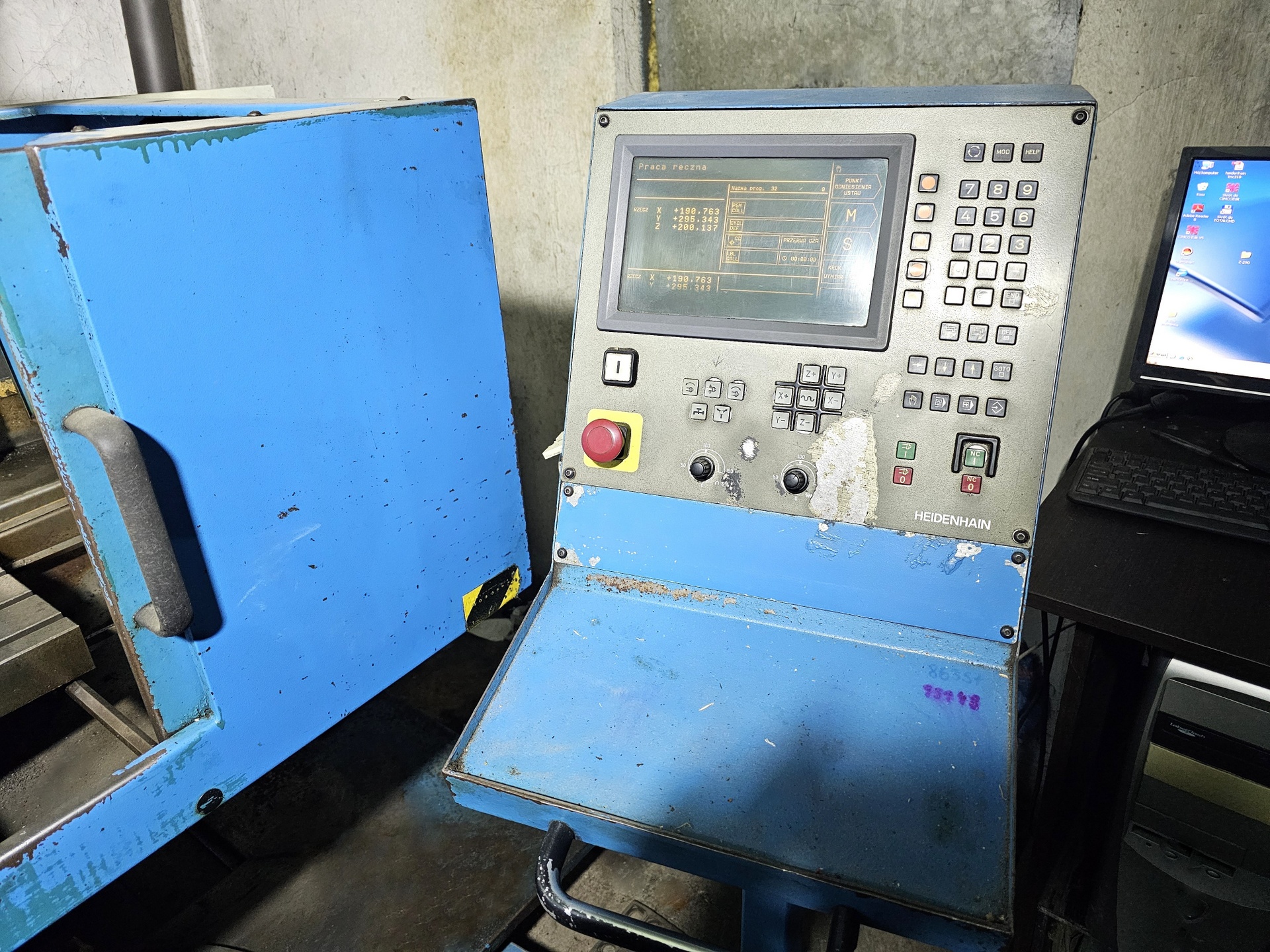

• NC kontrol ünitesi: HEIDENHAIN TNC 310
• X/Y/Z ekseninde ilerleme: 620/420/400 mm
• X/Y/Z ekseninde hızlı travers: 6000/4000/4000 mm/dak
• besleme hızı ayarı: kademesiz
• maksimum iş parçası ağırlığı: 400 kg

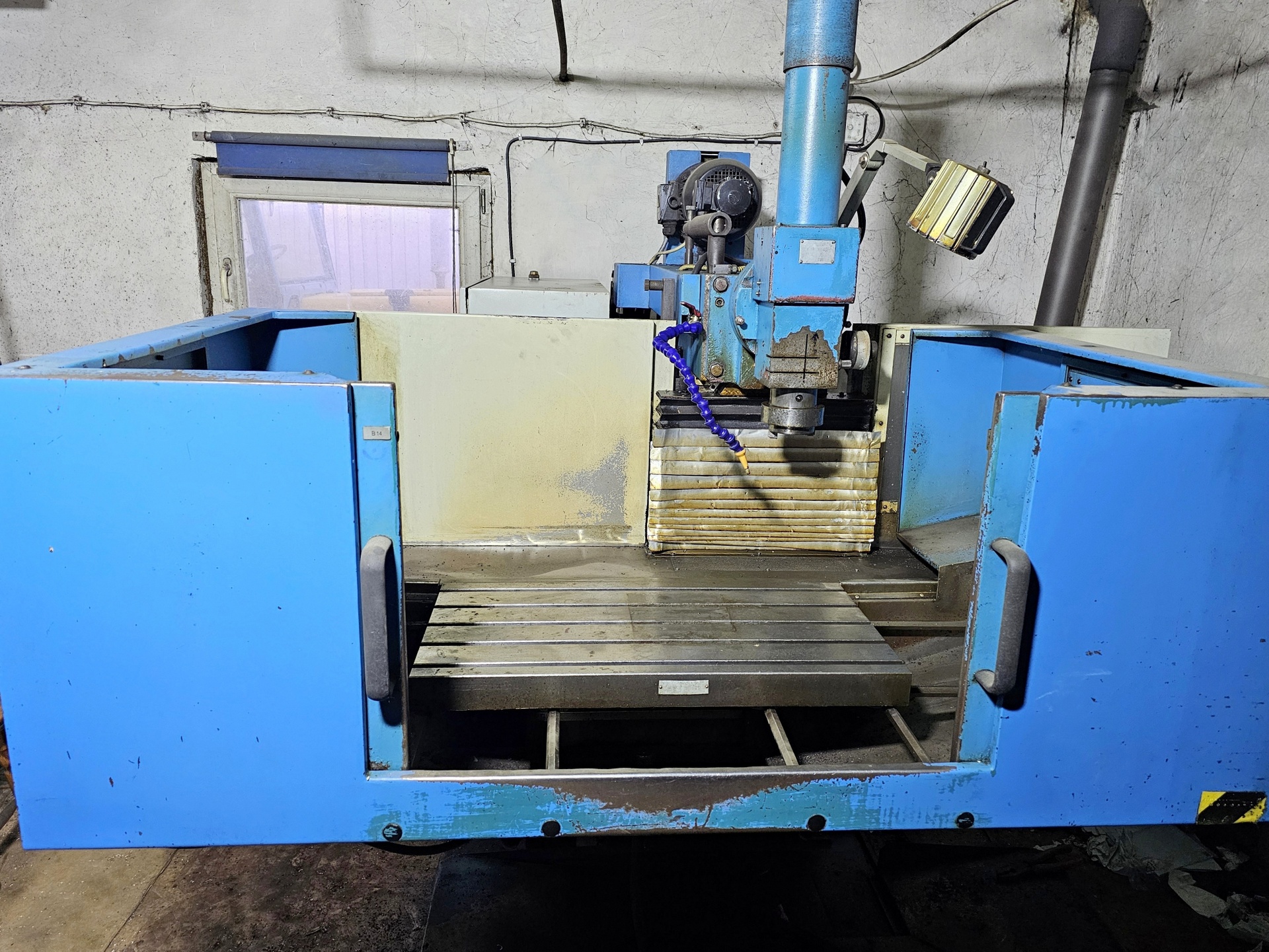

• yatay çalışma masası yüzey alanı (U x G): 800 x 400 mm
• dikey çalışma masası yüzey alanı (U x G): 450 x 300 mm
• iş mili dönüş hızı aralığı: 100-4000 rpm
• iş mili hızı ayar kademesi sayısı: 2
• iş mili hız ayarı: kademesiz
• iş mili konikliği: ISO 40
• iş mili tahrik gücü: 6 kW
• dikey kafa dönüş açısı: ± 45°
• dikey kafa quill uzatması (manuel): 80 mm
• takım sıkıştırma kuvveti: 10000 N
• destek içinde delik çapı: 56H7 mm
• T-yuvası numarası (yatay çalışma masası): 5
• T yuvası numarası (dikey çalışma masası): 3
• T yuvası genişliği (yatay çalışma masası): 14 mm
• T yuvası genişliği (dikey çalışma masası): 14 mm
• T yuvası aralığı (yatay çalışma masası): 80 mm
• T yuvası aralığı (dikey çalışma masası): 80 mm
• eksen tahrik gücü: 7 kW
• hidrolik motor güç kaynağı ünitesi gücü: 0,55 kW
• soğutma sistemi elektropompa gücü: 0,2 kW
• güç kaynağı: 3x 400 V; 50 Hz
• boyutlar (U x G x Y): 2194 x 2350 x 1966 mm
• AVIA FNE 40NC freze tezgahının ağırlığı: 1900 kg

(Verilen teknik parametreler gerçeklikten biraz farklı olabilir. Teklif edilen makinenin gerçek yetenekleri ile bir doğrulama gereklidir.)
