BUD-MASZ dilme ve boy kesme hattı

BUD-MASZ dilme ve boy kesme hattı 2005 yılında Polonya’da P.W. BUD-MASZ MACIEJ STACHLEWSKI tarafından inşa edilmiştir. Bu sistem, malzemenin hem levhalar hem de eşit genişlikte şeritler halinde hassas bir şekilde kesilmesini sağlar. Maksimum 2 mm kalınlığındaki malzeme, içinde diğerlerinin yanı sıra yüksek kaliteli silindir bıçaklar ve bir enine giyotin bulunan çalışma alanına doğru kademeli olarak açılır. Kesme işlemi, hammaddenin optimum kullanımıyla birlikte en yüksek kesme hassasiyetini garanti eden güvenilir bileşenler aracılığıyla gerçekleştirilir. Döngü tamamlandığında, levhalar bir kaldırma masası vasıtasıyla çalışma alanından çıkarılır. Dilme durumunda, bitmiş malzeme şeritleri bobinlere geri sarılır. BUD-MASZ dilme hattı 45 ton ağırlığındadır.

Bobin dilme hattı tamamen eksiksizdir ve aşağıdaki bileşenlerden oluşur:
1. mekanik rulo sac açıcı 10 t
2. bobin kaldırma masası 10 t
3. folyo sistemi
4. sac doğrultma makinesi
5. silindir bıçaklar
6. enine giyotin
7. tamponlu alıcı tablosu

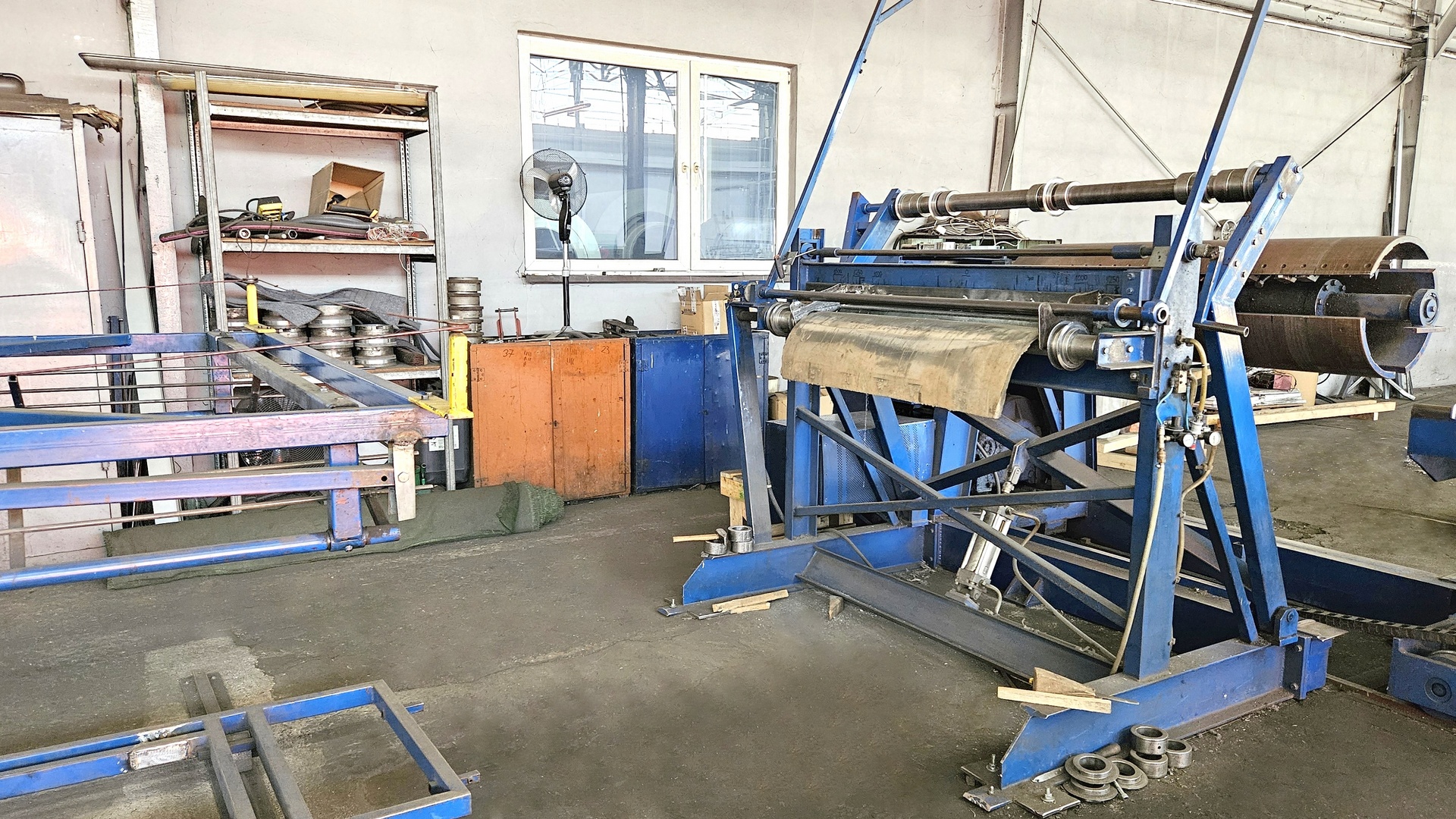

8. atık geri sarıcı
9. kesilmiş malzemeyi çıkarmak için ayırıcılar ve kaldırma arabası ile kesilmiş şeritlerin mekanik geri sarıcısı

BUD-MASZ dilme ve boy kesme hattının teknik özellikleri

Genel veriler

• maksimum kesme kalınlığı (boy kesme): 2 mm
• maksimum kesme kalınlığı (dilme kesme): 1,5 mm
• maksimum malzeme genişliği (boy kesme): 1250 mm
• minimum malzeme genişliği (dilme kesme): 90 mm
• maksimum bobin ağırlığı: 10 t
• güç kaynağı: 3x 380 V; 50/60 Hz
• BUD-MASZ boy kesme hattı ağırlığı: 45000 kg

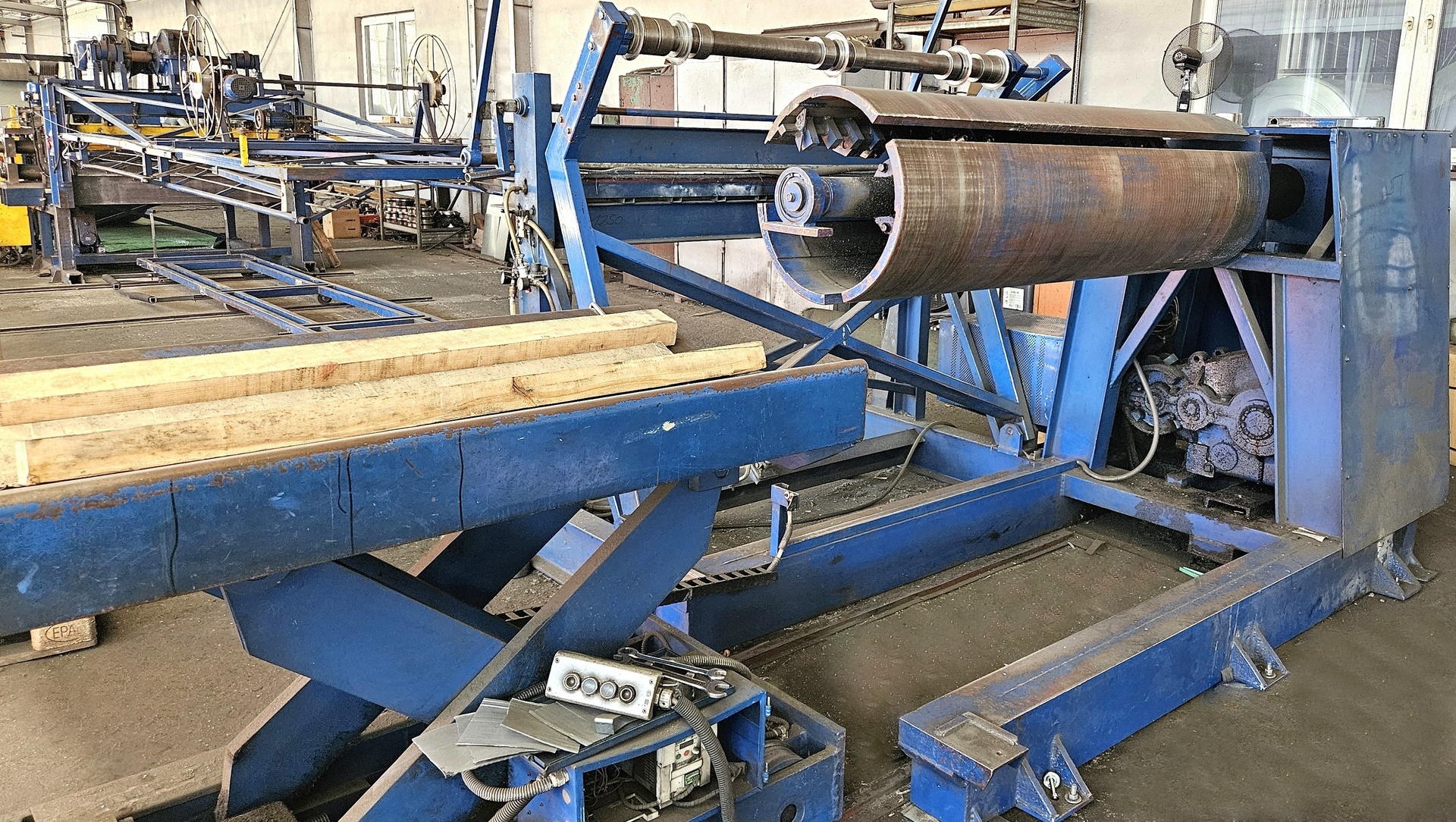

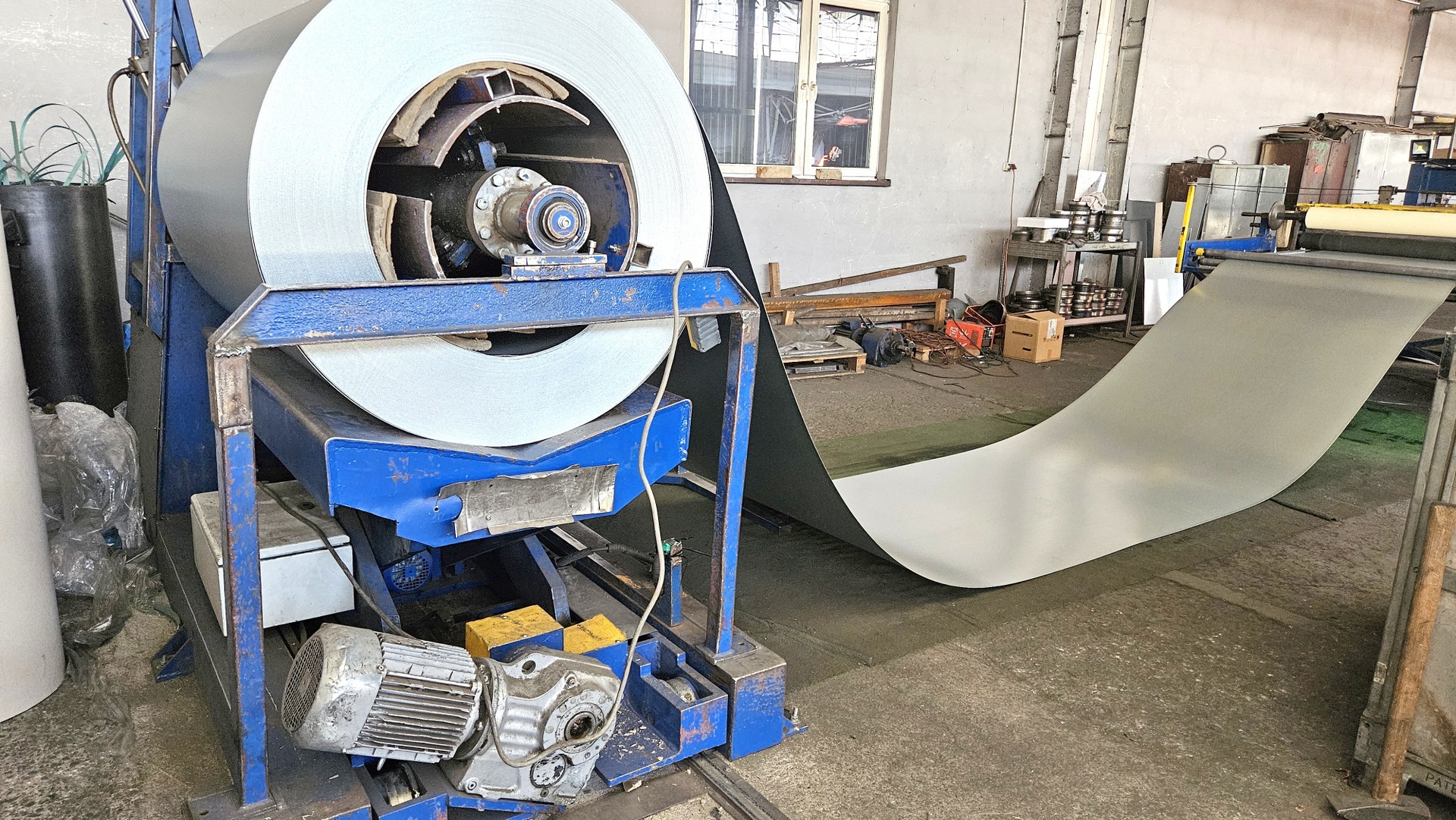

Mekanik rulo sac açıcı

• yük: 10000 kg
• pnömatik baskı
• açıcı tambur dönüşünün doğrultma makinesi ile senkronizasyonu
• fren

Bobin kaldırma masası

• yük: 10000 kg

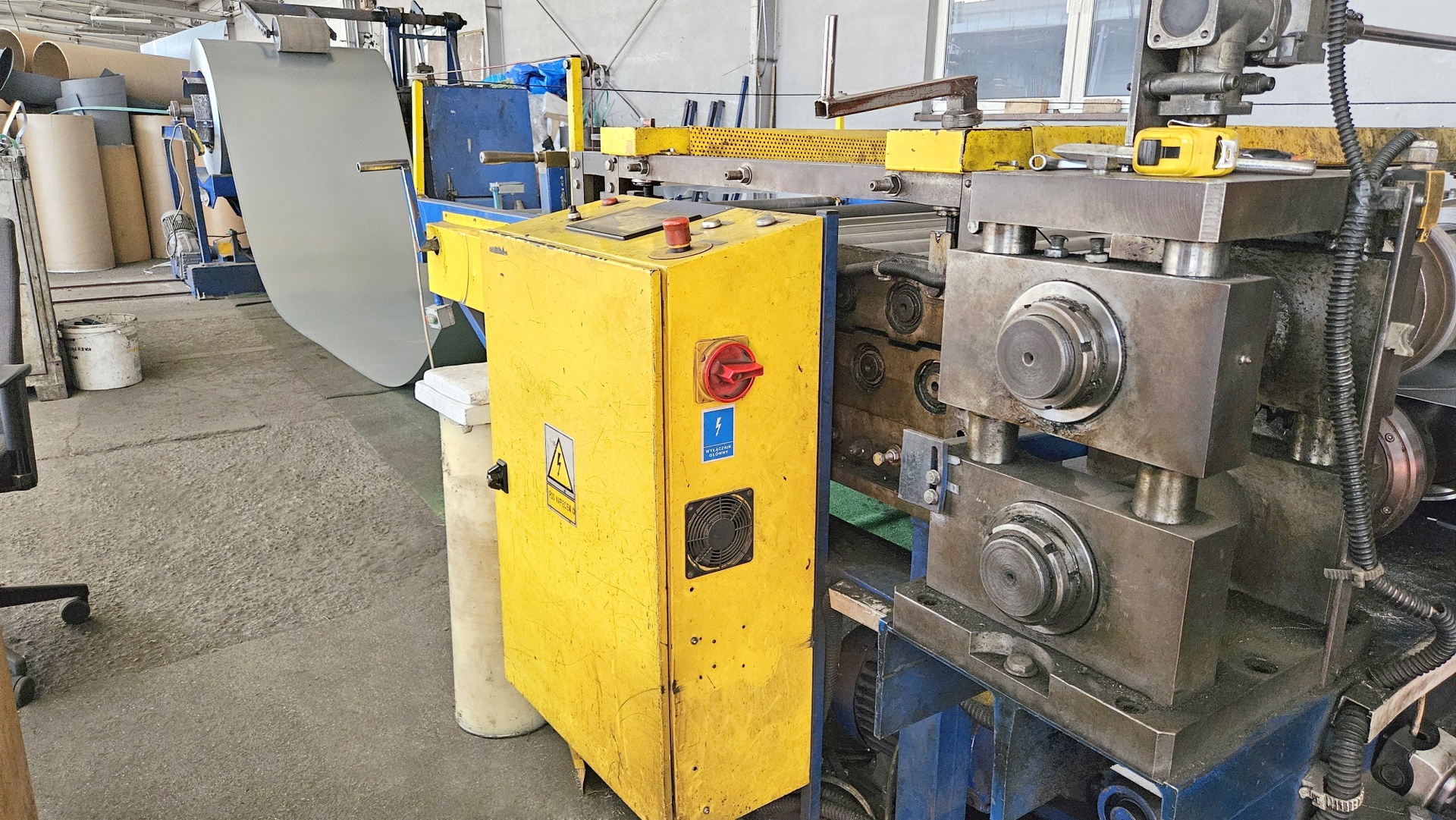

Sac doğrultma makinesi

• sertleştirilmiş 7/8 doğrultma silindirleri
• doğrultma silindirleri tahrik: kardan mafsalları Ø 110 mm

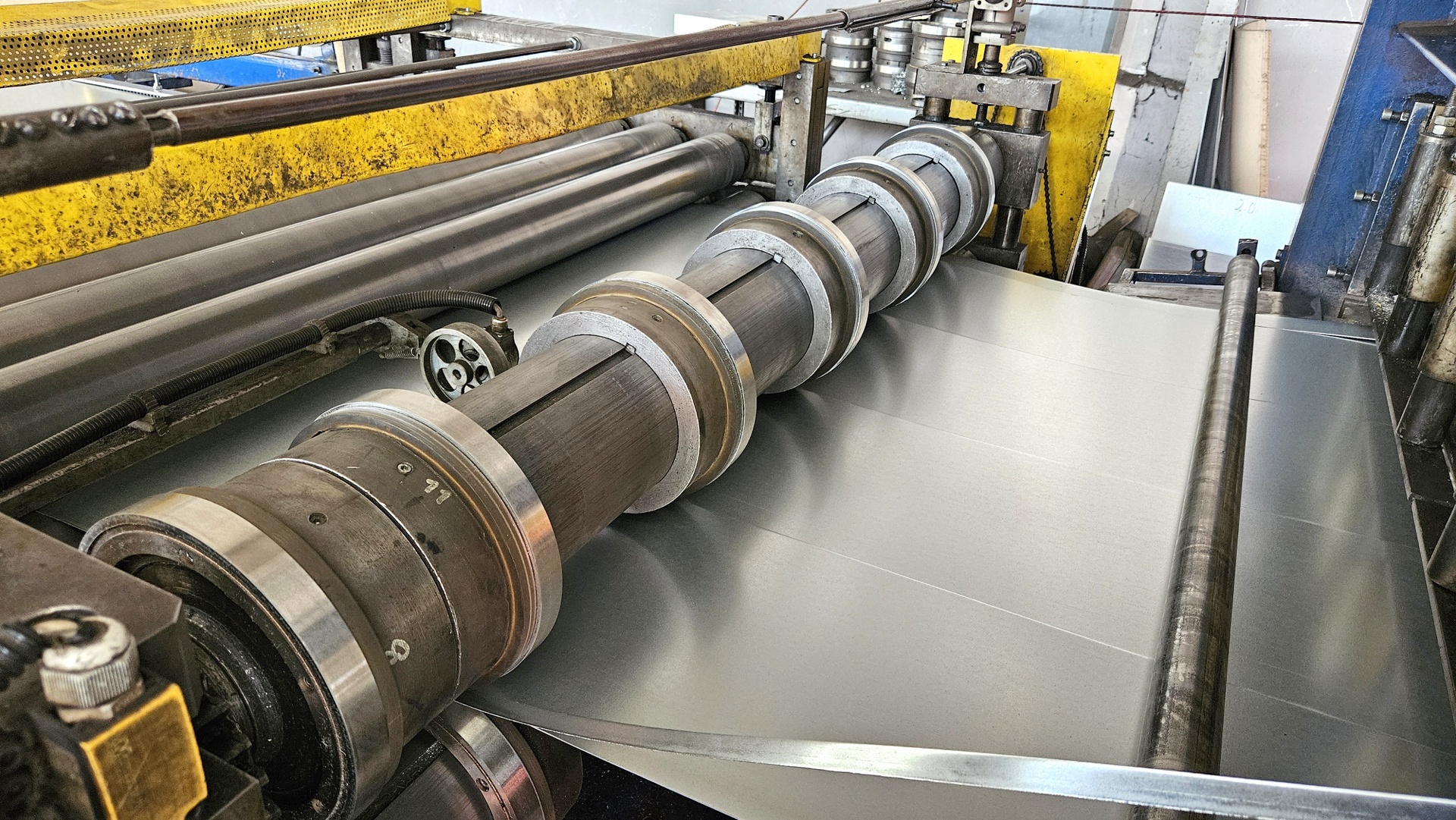

Silindir bıçaklar

• miktar: 12 çift
• maksimum malzeme kalınlığı: 2 mm
• maksimum malzeme genişliği: 1250 mm
• minimum malzeme genişliği: 90 mm

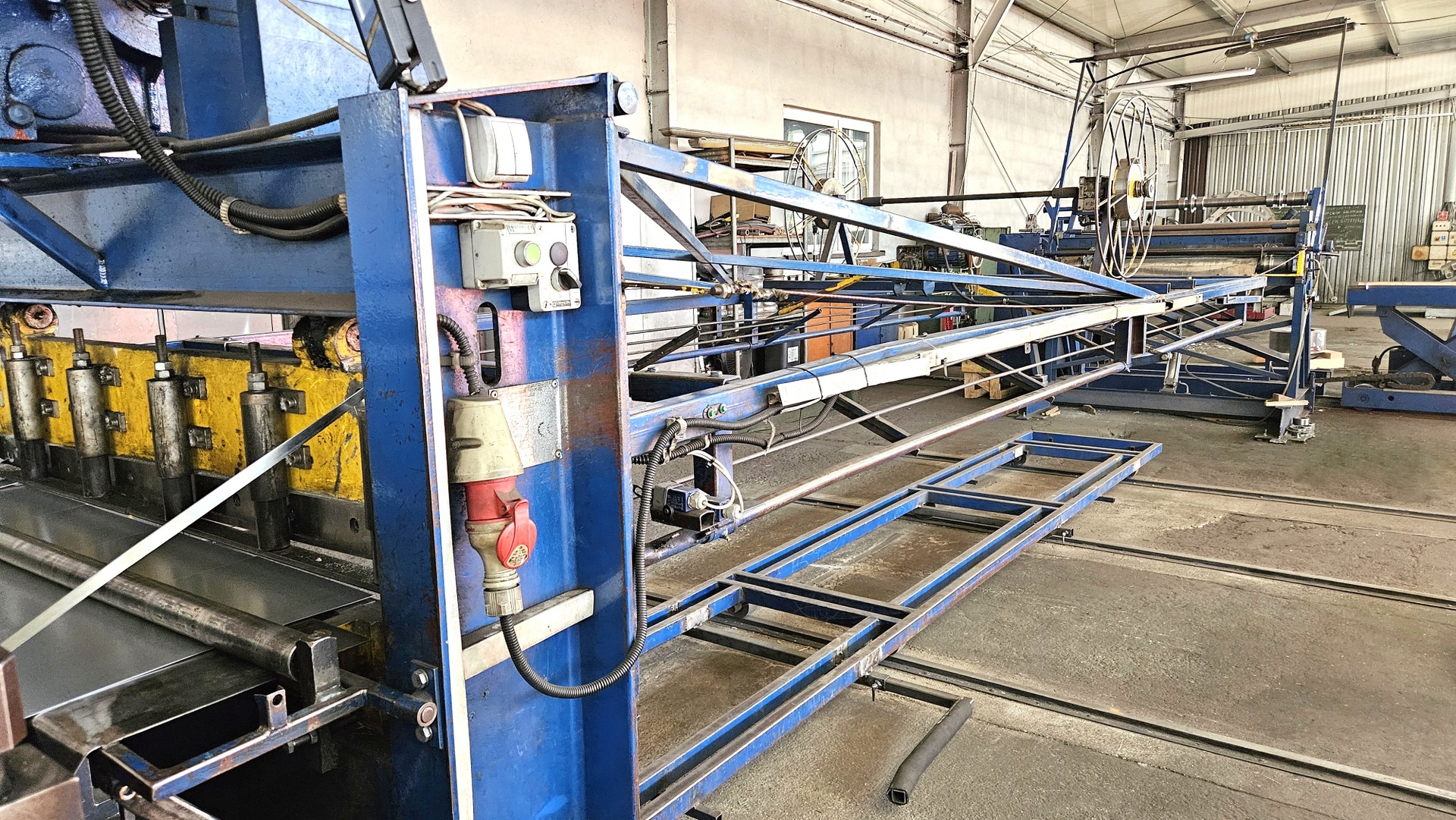

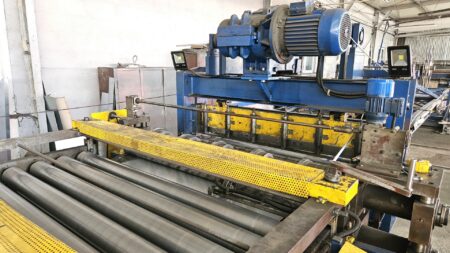

Enine giyotin

• maksimum malzeme kalınlığı: 2 mm
• maksimum malzeme genişliği: 1250 mm

Tamponlu alıcı tablosu

• maksimum malzeme uzunluğu: 6 m
