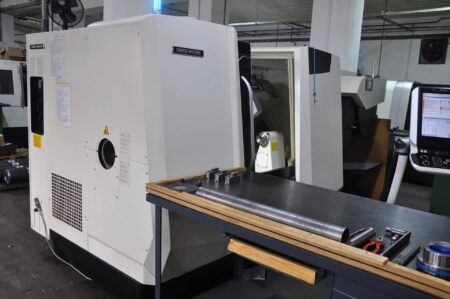

DMG MORI CLX 350 CNC torna tezgahı

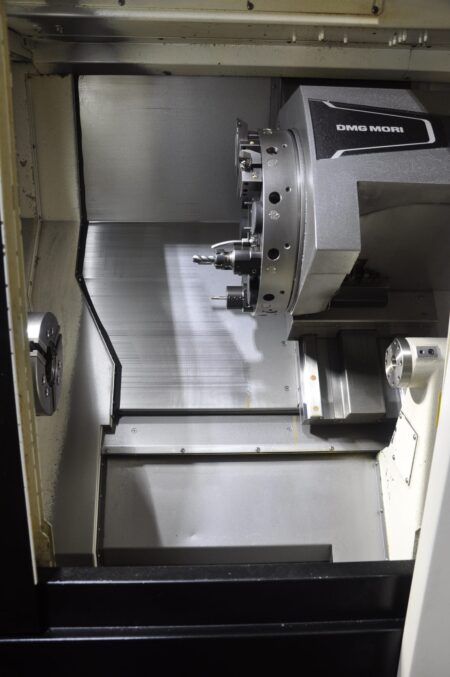

DMG MORI CLX 350 CNC torna tezgahı 2017 yılında üretilmiştir ve maksimum 610 mm çapındaki iş parçalarının hassas işlenmesi için kullanılmaktadır. Makine, en yoğun üretim zorluklarının bile üstesinden gelebilmek için yüksek kaliteli bileşenler ve modern çözümler kullanmaktadır. Geniş çalışma alanının içinde, işleme sırasında oluşan titreşimleri ve salınımları sönümleyen özel olarak tasarlanmış eğimli bir yatak bulunmaktadır. Bu çözüm, diğerlerinin yanı sıra, işlenen yüzeyin daha kaliteli olmasını veya kesici takımların kullanım ömrünün artmasını sağlar. DMG MORI CNC torna tezgahı bugüne kadar sadece 4611 saat çalışmıştır. Makinenin toplam ağırlığı yaklaşık 4700 kg’dır.

DMG MORI CLX 350 torna tezgahının teknik verileri

• maksimum dönüş çapı: 320 mm
• dönüş çapı (yatak üzerinde): 610 mm
• dönüş çapı (çapraz kızak üzerinde): 400 mm
• dönüş uzunluğu: 530 mm
• X/Z ekseninde ilerleme: 242,5/580 mm
• X/Z ekseninde hızlı travers: 30/36 m/dak
• maksimum iş mili dönüş hızı: 5000 rpm
• iş mili ucu: A2-6
• ön mil yatağı çapı: 120 mm
• iş mili tahrik gücü (40/100 DC): 16,5/11 kW
• maksimum iş mili torku (40/%100 DC): 168/112 Nm
• tahrikli alet sayısı: 12 adet.
• çubuk çapı: 51 mm
• punta hareketi: 550 mm
• maksimum punta gücü: 4 kN
• X/Z ekseni konumlandırma hassasiyeti: 5/87 µm
• C ekseni konumlandırma hassasiyeti: 20 arcsec
• çalışma saatleri: 4611 h
• talaş konveyörü dahil makine ağırlığı: yaklaşık 4700 kg

CLX 350 tornalama merkezinin donanımı

• CNC kontrol: SIEMENS SINUMERIK 840D Solution Line
• 3D modüllü 19″ DMG MORI SLIMline renkli dokunmatik kontrol paneli
• VDI 30 takım tutucular ile 12 konumlu taret
• entegre talaş konveyörü
• ayak şalter kontrolörü
• çalışma alanı aydınlatması
