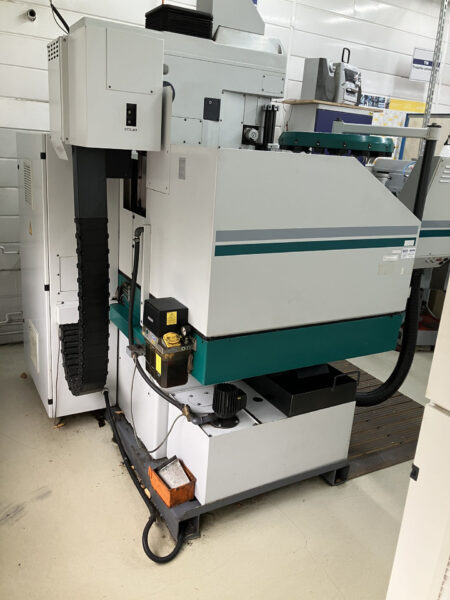

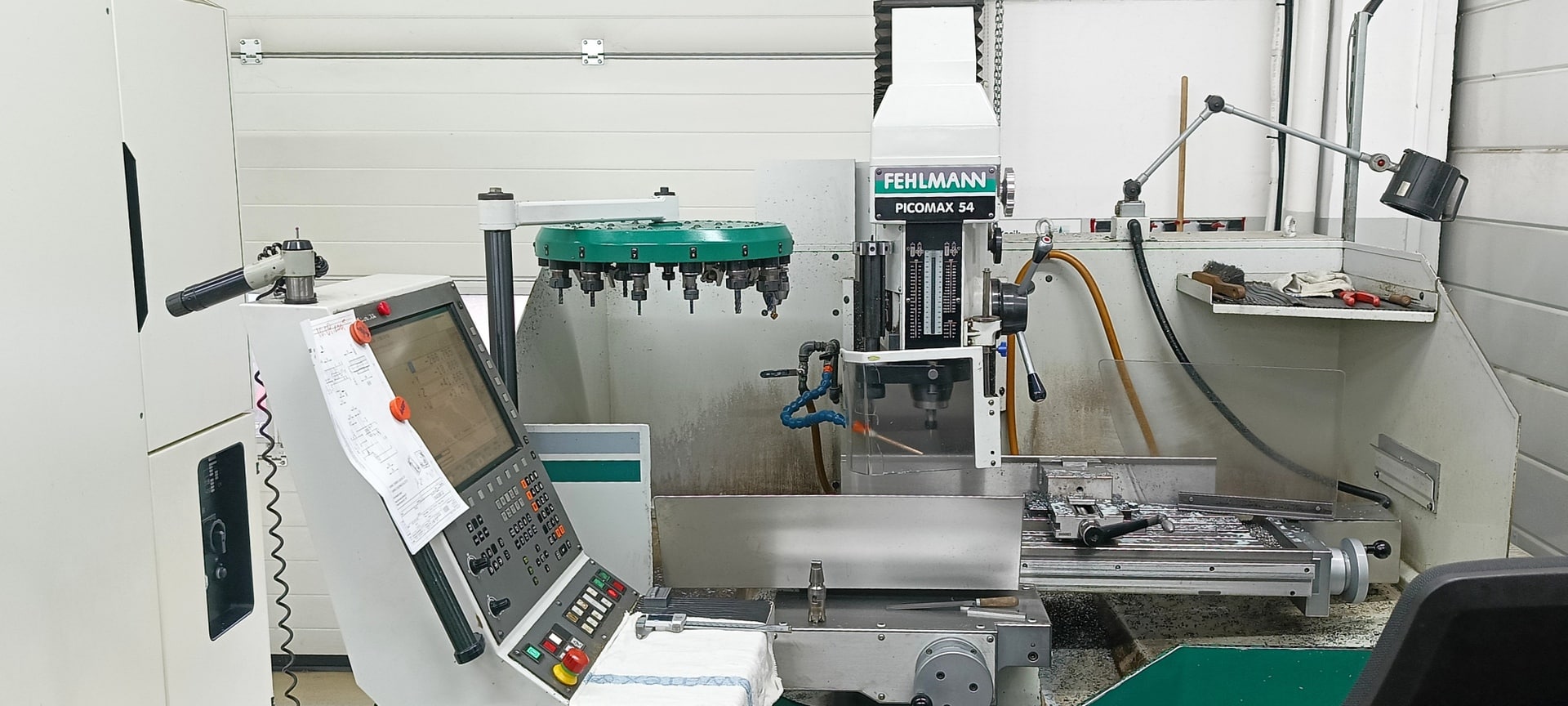

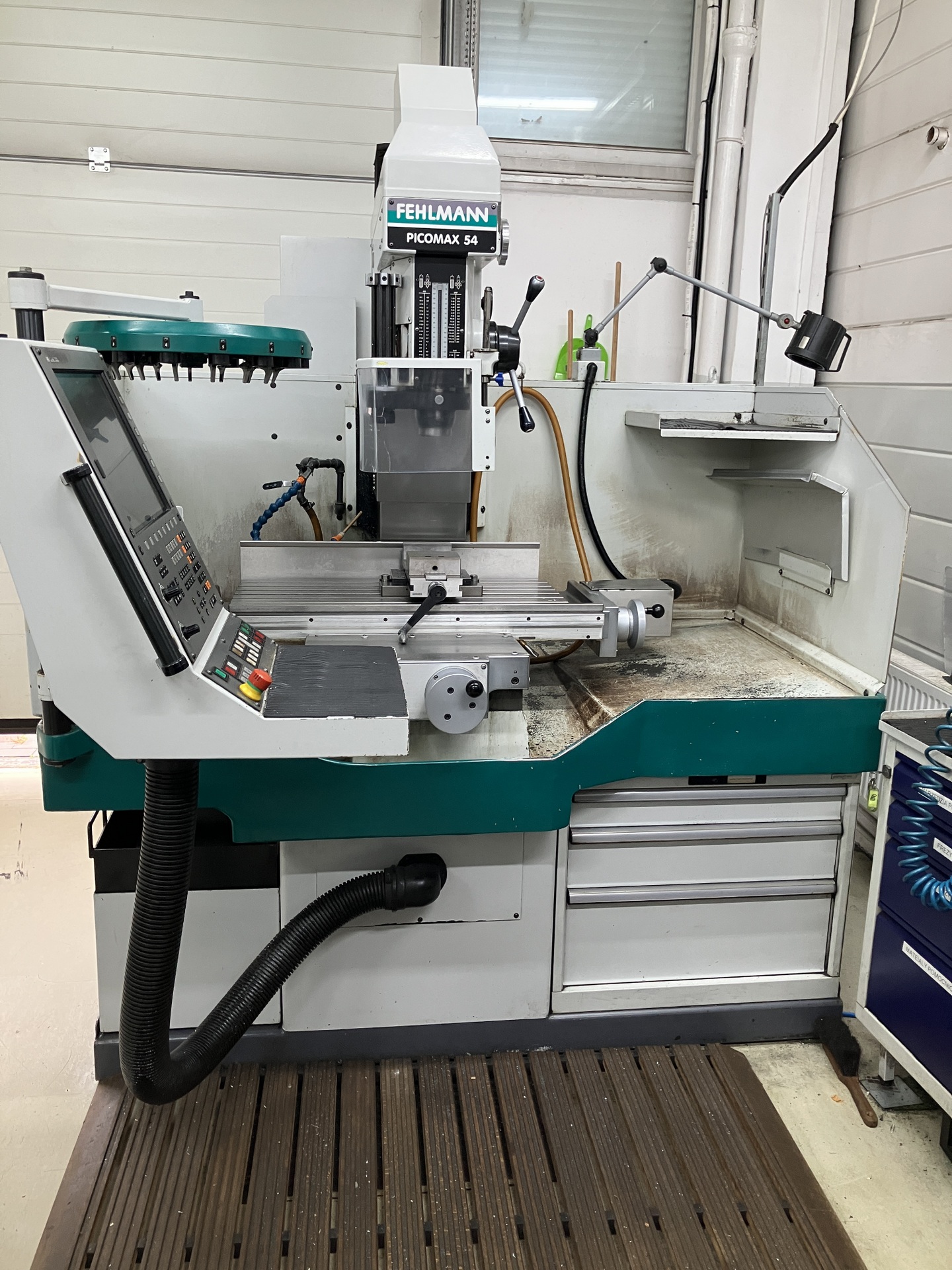

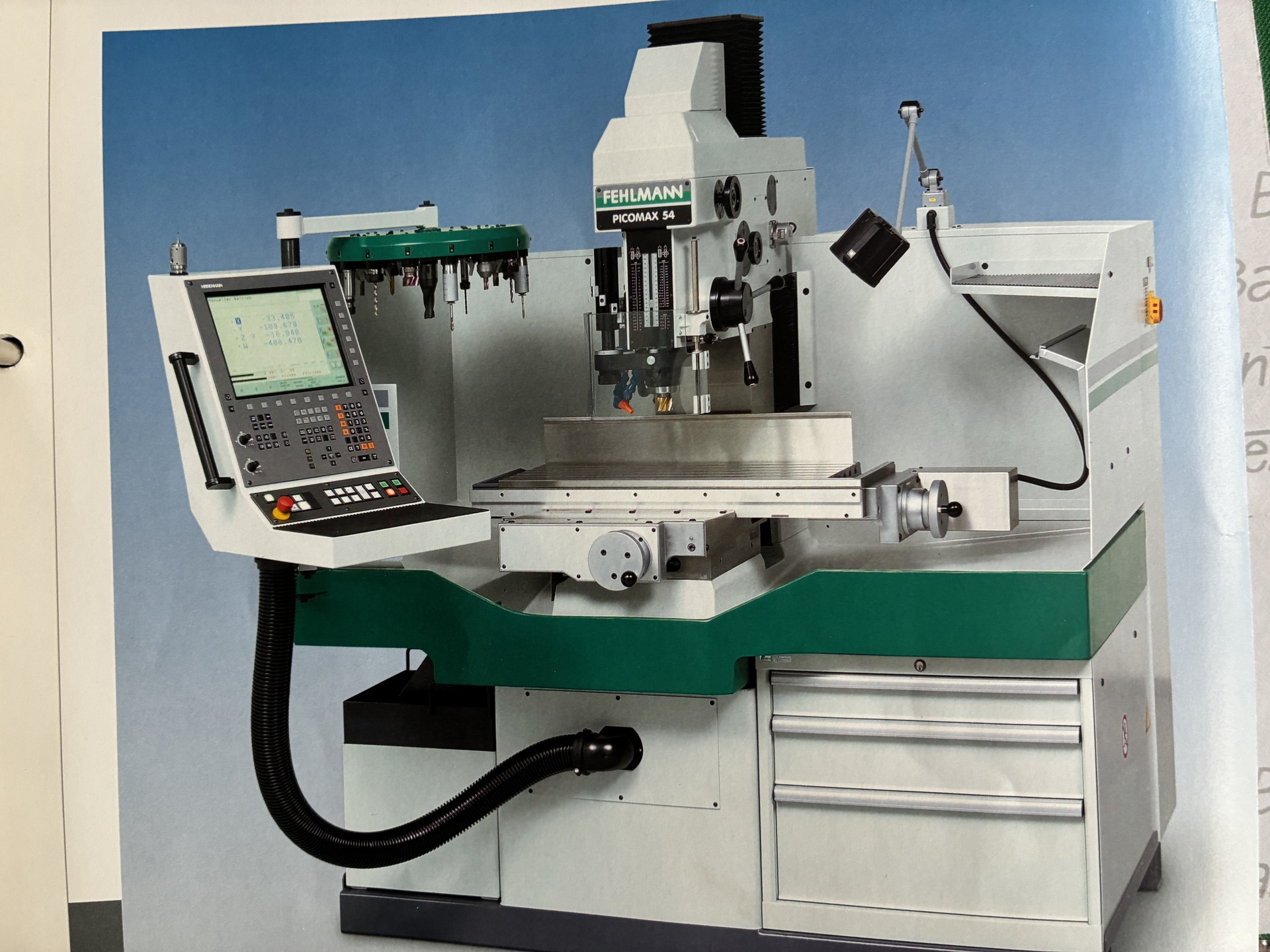

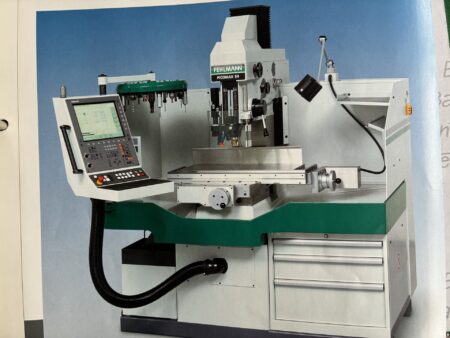

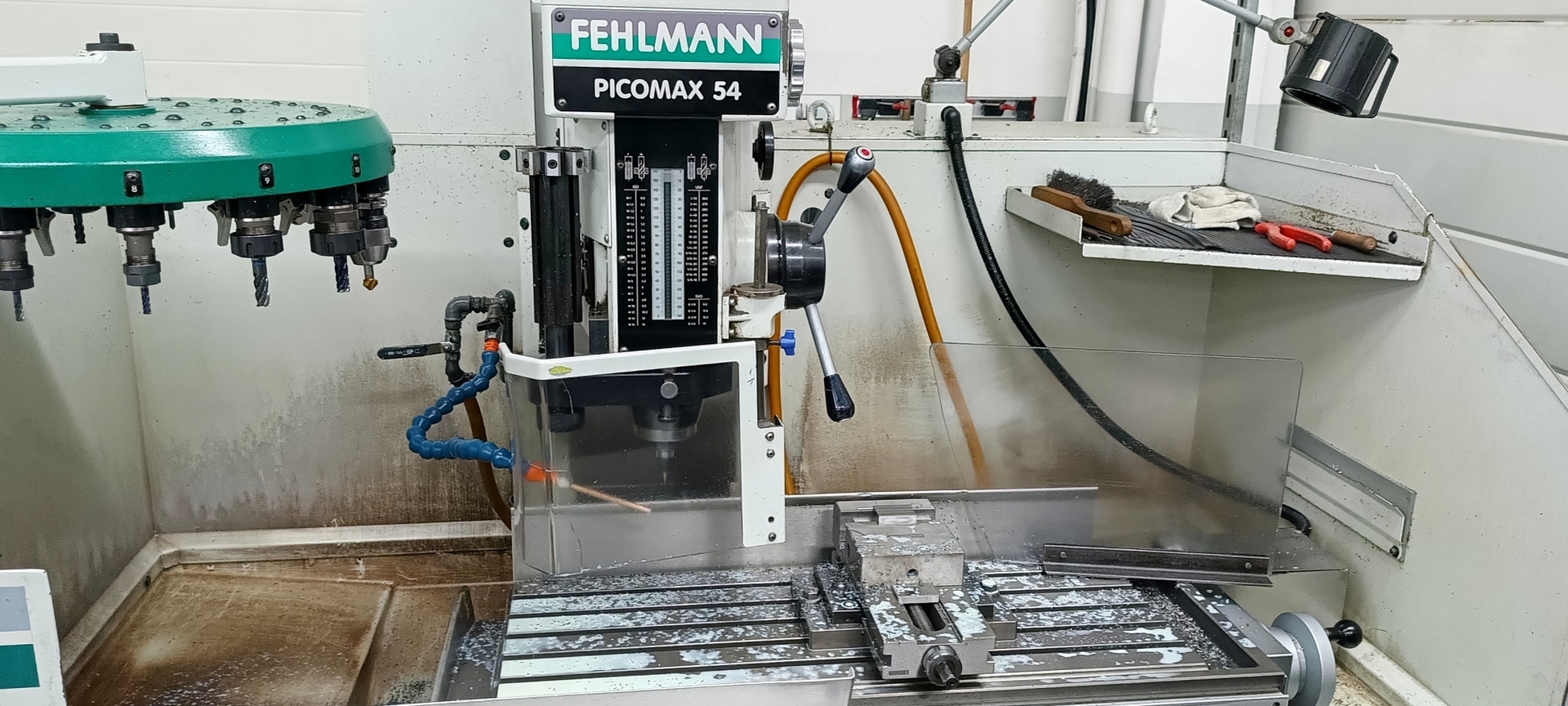

FEHLMANN PICOMAX 54 CNC freze tezgahı

FEHLMANN PICOMAX 54 CNC freze tezgahı 2010 yılında İsviçre’de FEHLMANN AG tarafından üretilmiştir. Bu, aşırı hassasiyet gerektiren işlemler için ideal olan son derece verimli, çok görevli bir makinedir. Frezeleme, delme ve diş açma gibi işleme süreçleri, güvenilir bir yüksek hızlı iş mili aracılığıyla geniş bir çalışma alanı içinde gerçekleştirilir. Yüksek ilerleme tekrarlanabilirliği elde etmek için, tüm eksenler ölçüm skalaları ve enkoderlerden oluşan özel ölçüm sistemleriyle donatılmıştır. Açık tasarım ise iş parçasına serbest erişim sağlar. Tüm bunlar, birçok kullanışlı fonksiyona sahip kullanımı kolay HEIDENHAIN CNC kontrolü ile tamamlanmaktadır. FEHLMANN PICOMAX 54 delme ve frezeleme makinesi 2150 kg ağırlığındadır.

FEHLMANN PICOMAX 54 CNC işleme merkezinin teknik özellikleri

• eksen sayısı: 4 (X,Y,Z,W)
• X/Y/Z/W ekseninde ilerleme: 500/260/160/480 mm
• X, Y ekseninde ilerleme hızı: 1-2000 mm/dak
• Z ekseninde ilerleme hızı: 10-1200 mm/dak
• W ekseninde ilerleme hızı: 500-2000 mm/dak
• çalışma masası boyutları (U x G): 880 x 320 mm
• frezeleme kapasitesi (Rm=700 N/mm2): 100 cm3/dak
• delme kapasitesi (Rm=700 N/mm2): Ø 28 mm
• diş açma kapasitesi (Rm=700 N/mm2): M24
• maksimum iş parçası ağırlığı: 300 kg
• maksimum iş mili dönüş hızı (kademesiz): 7100 rpm
• minimum iş mili dönüş hızı (kademesiz): 100 rpm
• iş mili tahrik gücü: 7,6 kW
• maksimum iş mili torku: 62 Nm
• iş mili ucundan çalışma masası yüzeyine olan mesafe: 0-610 mm
• T yuvası sayısı: 5
• T yuvası genişliği: 12 H8
• T yuvası aralığı: 50 mm
• takım değiştirme tekrarlanabilirliği: 0,002 mm
• takım değiştirme süresi (manuel): 3 s
• X, Y ekseninde konumlandırma toleransı: 0,005 mm
• X, Y ekseninde konumlandırma yayılımı: 0,003 mm
• W ekseninde konumlandırma aralığı: 0,020 mm
• toplam güç: 10 kW
• güç kaynağı: 3x 400 V; 50 Hz
• boyutlar (U x G x Y): 1800 x 1430 x 2460 mm
• FEHLMANN PICOMAX 54 makinenin ağırlığı: 2150 kg

FEHLMANN freze merkezinin donanımı

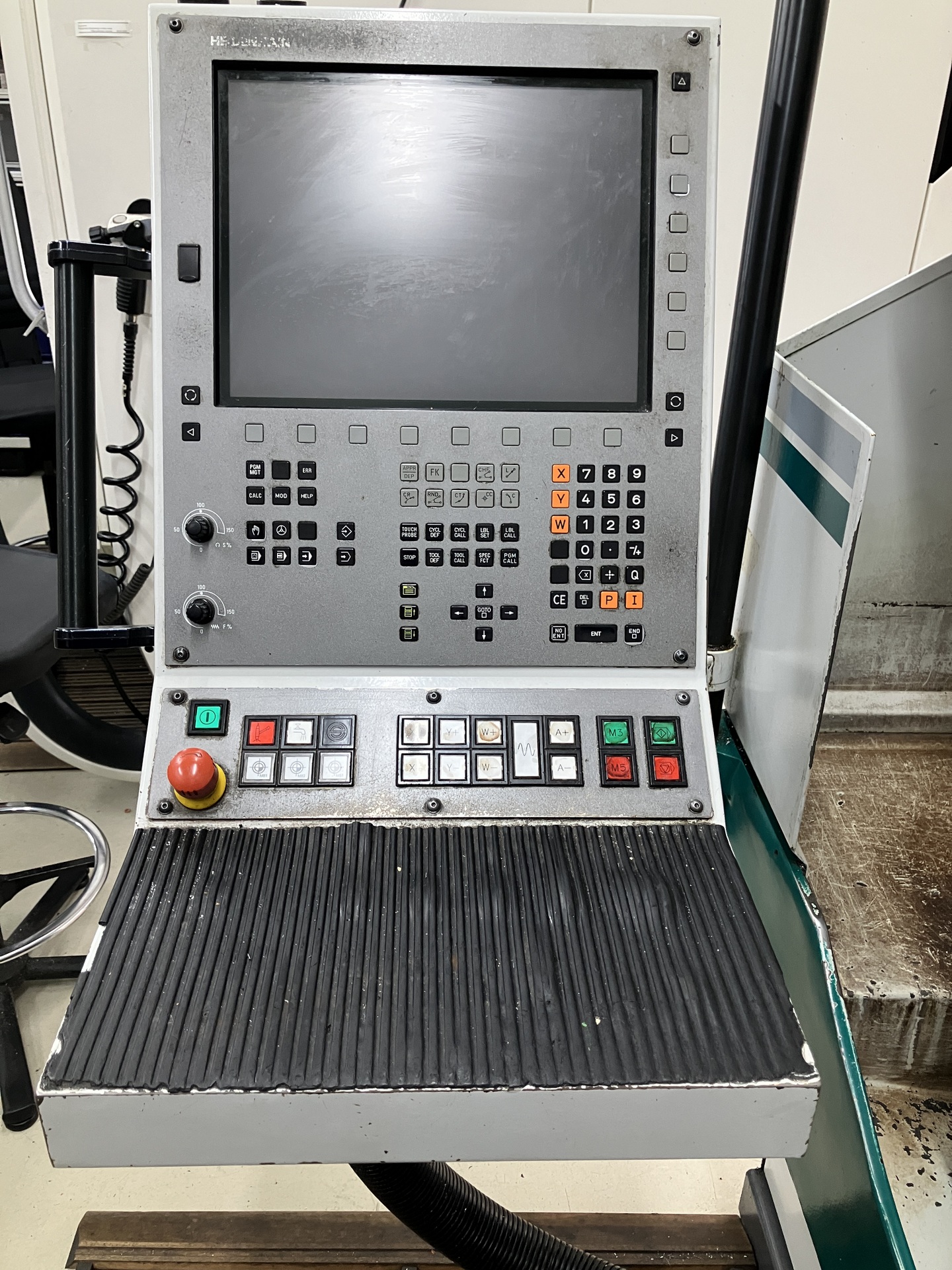

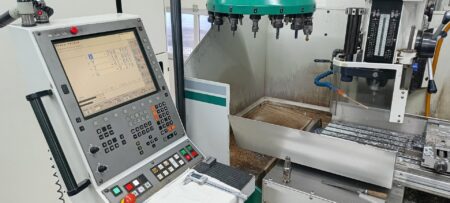

• CNC kontrolörü: HEIDENHAIN TNC 320
• SF32 hızlı takım değiştirme sistemi
• ölçüm skalaları şeklinde X,Y ekseni doğrudan ölçüm sistemi
• ölçüm enkoderleri şeklinde Z,W ekseni dolaylı ölçüm sistemi
• çalışma alanı aydınlatması
