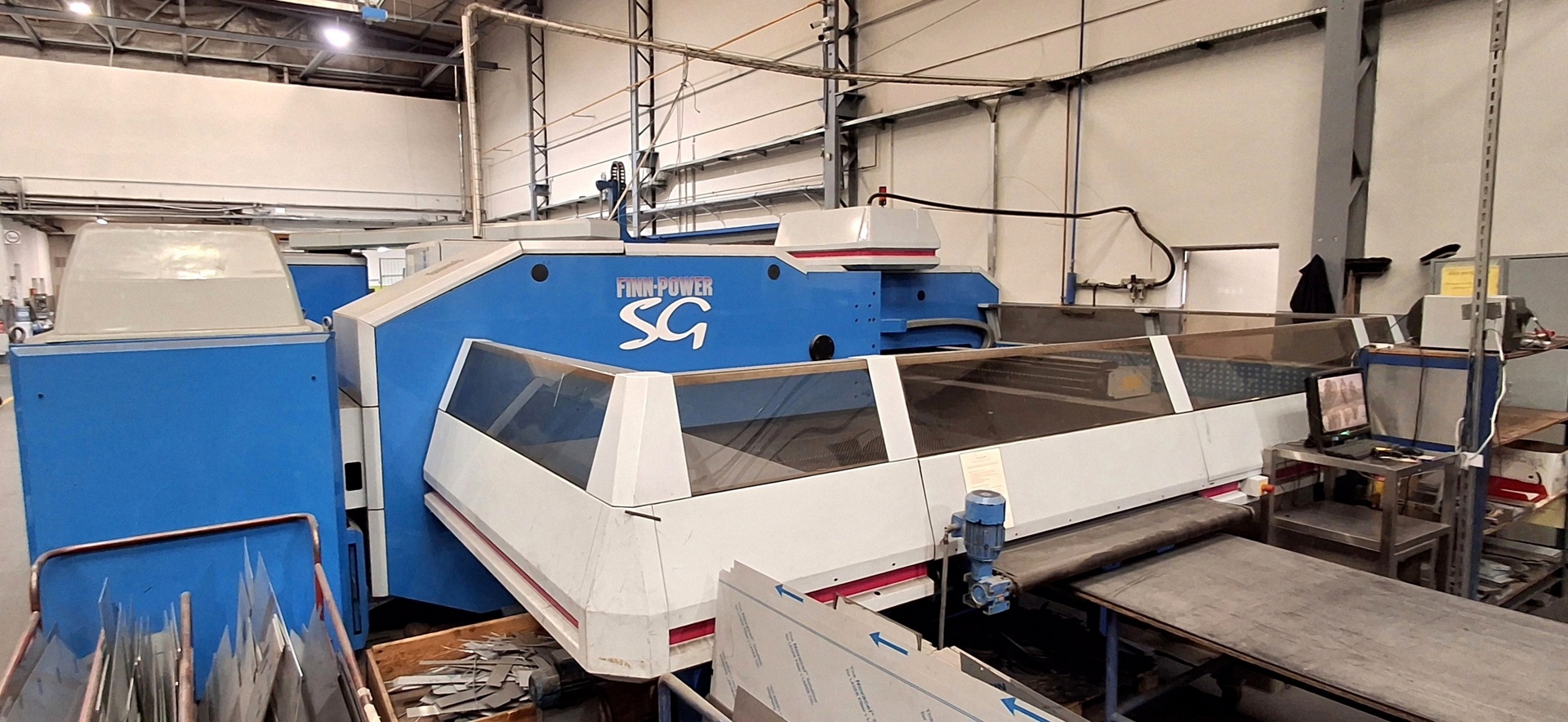

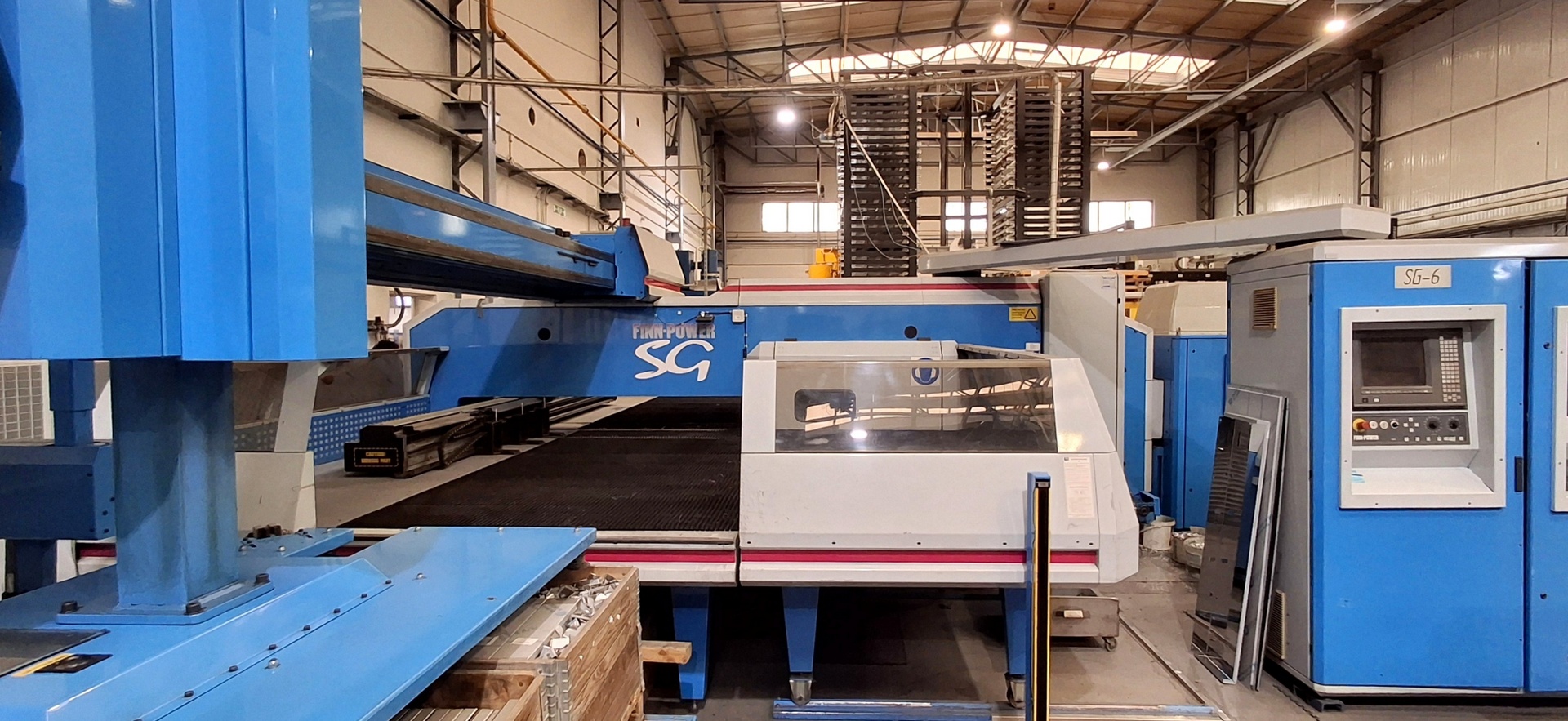

FINN-POWER SG-6 taret panç pres

FINN-POWER SG-6 taret panç pres 1999 yılında Finlandiya’da LILLBACKA CORPORATION tarafından üretilmiştir. Makine, hizmet ömrü boyunca düzenli olarak bakıma tabi tutulmuştur.

FINN-POWER Shear Genius SG6, modern iş dünyasının günlük zorluklarına bir cevap olarak yaratılmıştır. Bu sistem, maksimum 3061 mm uzunluğa ve 1528 mm genişliğe sahip sacların hassas delinmesi, damgalanması ve kesilmesi için tasarlanmıştır. Gerekli tüm ekipmanın tek bir yerde toplanması, üretim maliyetlerinin yanı sıra toplam çalışma süresinde de önemli düşüşler sağlar.

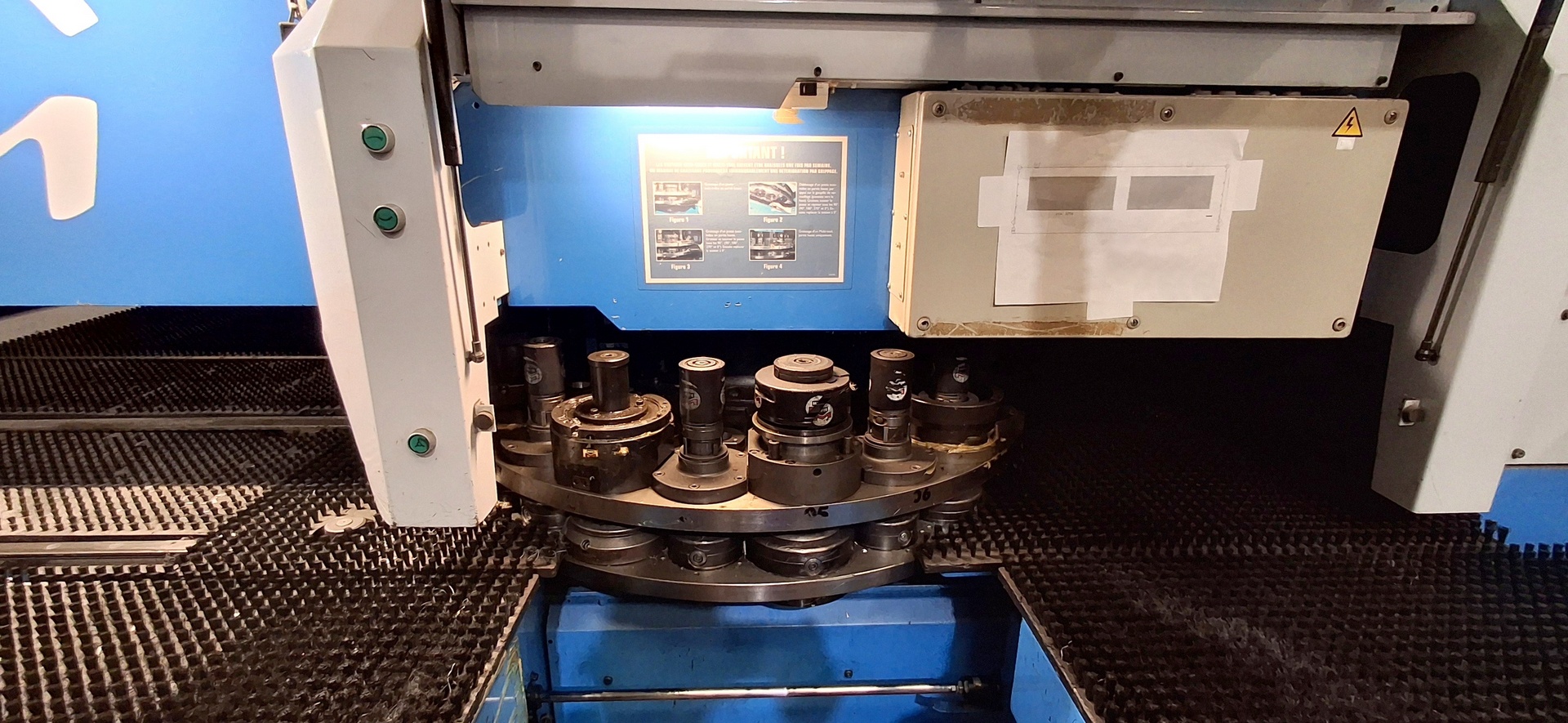

Tüm işleme süreçleri tek bir çalışma döngüsünde tam otomatik olarak gerçekleştirilir. Yükleme sistemi tek bir levhayı istiften ayırır ve pnömatik kelepçelere sabitler. Delikler, 20 istasyonlu taretten alınan güvenilir takımlar aracılığıyla delinir. Strok derinliği, strok uzunluğu ve strok hızı gibi parametreler münferit takımlara tam olarak uyarlanabilir. Delme işlemi tamamlandıktan sonra, iş parçası kesme makaslarına taşınır. Bitmiş parçalar daha sonra bir konveyör üzerine yerleştirilir ve çalışma alanının dışına taşınır.

FINN-POWER SG6 CNC panç pres, örneğin takımlar, bir hidrolik ünite ve akıllı bir CNC kontrolü içeren kapsamlı bir ekipmanla sunulmaktadır. Kontrol sistemi, basit kullanımı ve gerekli tüm işlevleri ile ayırt edilir. FINN-POWER Shear Genius taret panç pres 22000 kg ağırlığındadır.

FINN-POWER SG-6 panç pres teknik özellikleri

Genel veriler

• delme kuvveti: 30 t (300 kN)
• X/Y ekseninde ilerleme: 2584/1560 mm
• X/Y ekseninde maksimum ilerleme hızı: 80/60 m/dak
• maksimum enine ilerleme hızı: 100 m/dak
• maksimum sac metal boyutları (U x G): 3061 x 1528 mm
• maksimum sac metal ağırlığı: 200 kg
• vuruş sayısı (1 mm delik aralığı): 1000/dk
• vuruş sayısı (25 mm delik aralığı): 440/dak
• vuruş sayısı (250 mm delik aralığı): 150/dak
• maksimum takım çapı: 89 mm
• alet istasyonu sayısı: 20 – dahil olmak üzere:

– MT10 istasyonu: 1
– B istasyonu: 11
– Bi istasyon: 1
– C istasyonu: 3
– Ci istasyonu: 2
– D istasyonu: 1
– Di istasyonu: 1

• maksimum takım dönüş hızı: 58 rpm
• takım değiştirme süresi: 1-3 sn
• taret dönüş hızı: 30 rpm
• maksimum delik konumu sapması: 0,1 mm
• maksimum delik aralığı sapması: ± 0,05 mm
• maksimum açısal sapma: ± 0,1°
• Pa pozisyon sapması: 0,08 mm
• Ps yayılma sapması: 0,04 mm

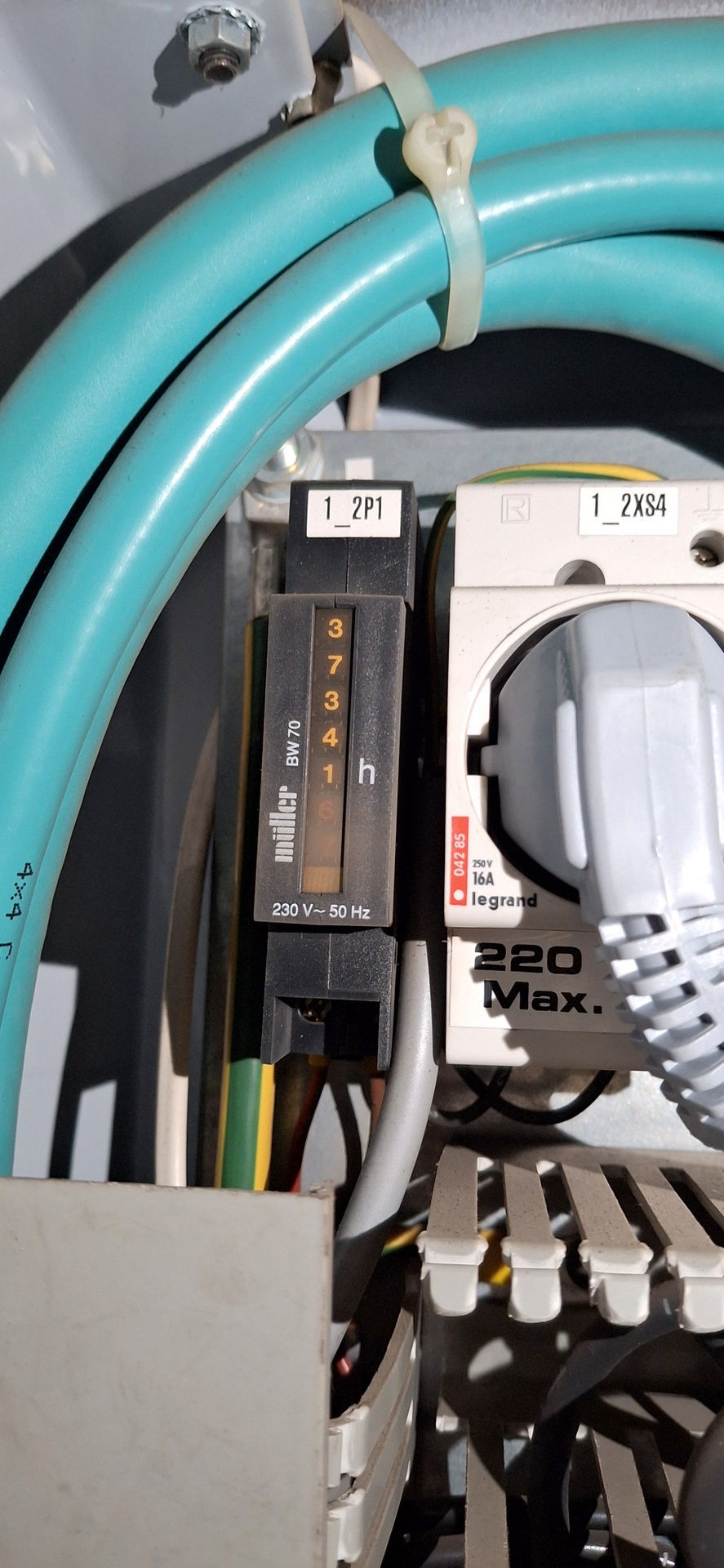

• çalışma saatleri: 37341 h
• maksimum çalışma basıncı: 300 bar
• minimum basınçlı hava basıncı: 6 bar
• ortalama basınçlı hava tüketimi: 30 Nl/dk
• yağ tankı kapasitesi: 330 l
• maksimum yağ soğutucu güç tüketimi: 30 kW
• yağ soğutucu hava akışı: 2,9 m3/s
• ortalama güç tüketimi: 30 kW
• güç kaynağı: 3x 400 V; 50 Hz
• FINN-POWER SG-6 makinesinin ağırlığı: 22000 kg

Entegre kesme makasları

• kesme kuvveti: 25 t (250 kN)
• maksimum kesme kalınlığı (alüminyum): 5 mm
• maksimum kesme kalınlığı (Fe52/Fe37 çelik): 4 mm
• maksimum kesme kalınlığı (paslanmaz çelik): 3 mm
• minimum kesme kalınlığı: 0,5 mm
• maksimum sac metal boyutları (U x G): 1528 x 800 mm
• bıçak boşluğu ayarı: manuel

FINN-POWER TRS 6 FBU panç pres donanımı

• CNC kontrolörü
• entegre kesme makasları
• otomati̇k sac yükleme si̇stemi̇
• fırça masası

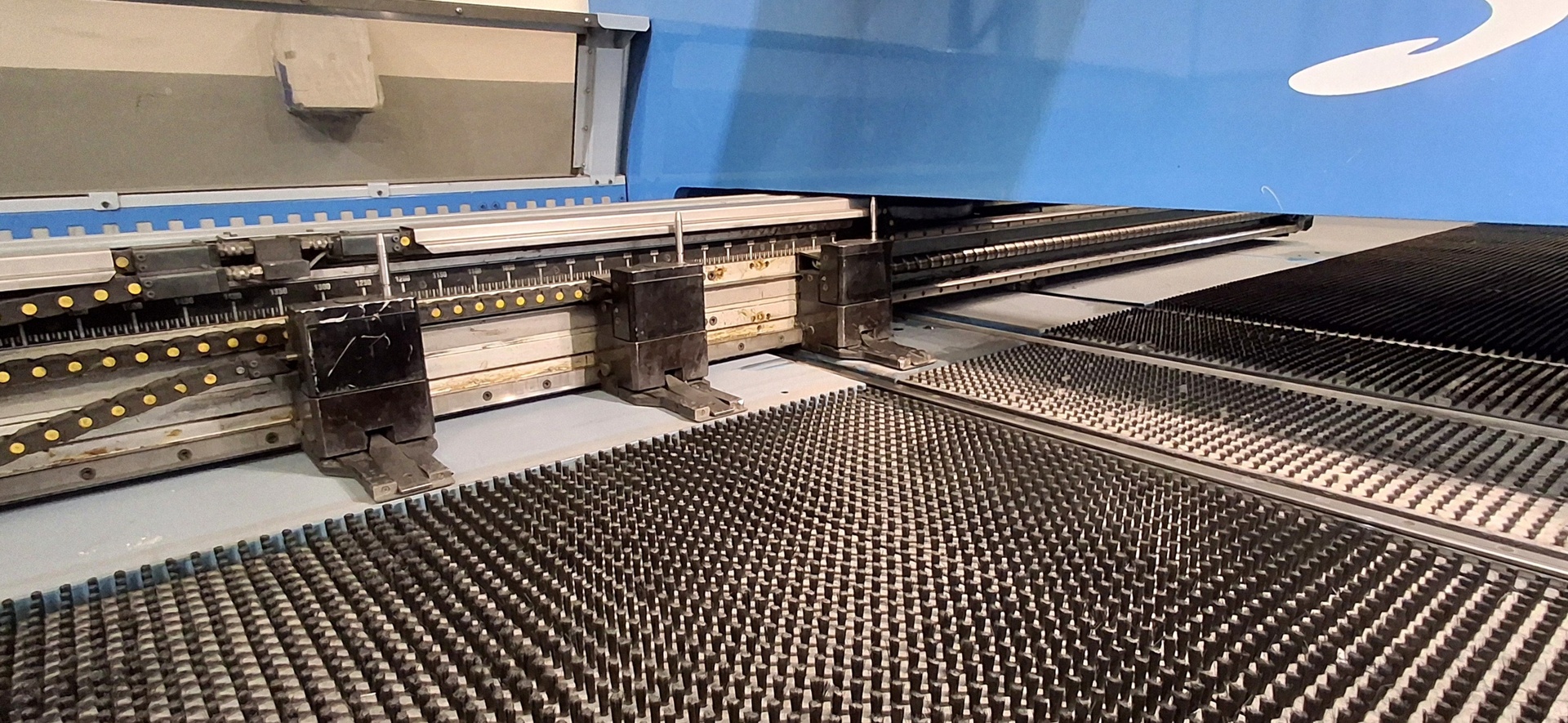

• malzeme için pnömatik kelepçeler (3 ad)
• bitmiş parçalar için konveyör
• atık konveyörü
• hidrolik ünite
• aletler (15 ad)
