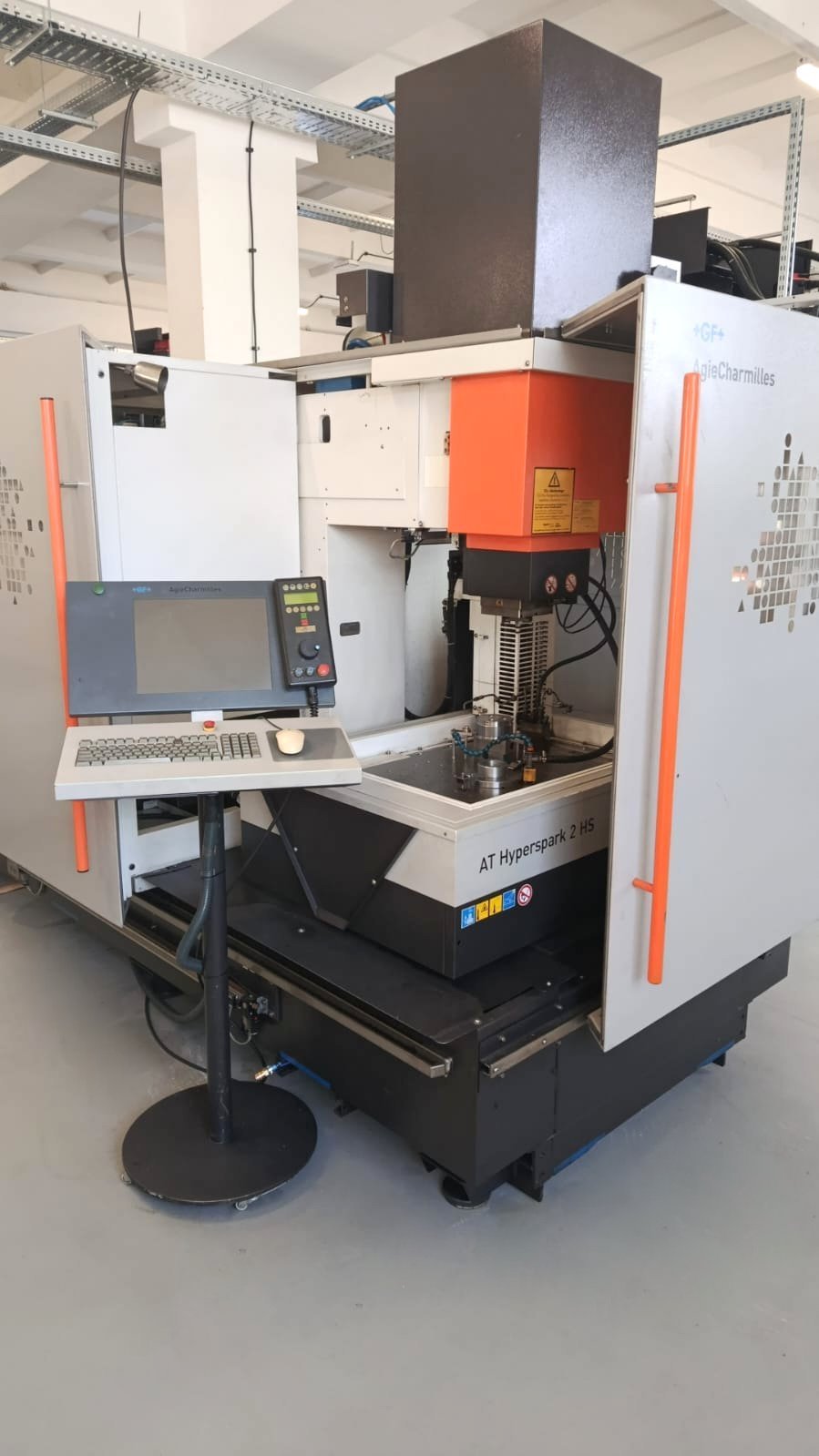

Senkerodiermaschine AGIE AGIETRON HYPERSPARK 2 HS

Senkerodiermaschine AGIE AGIETRON HYPERSPARK 2 HS wurde 2008 in der Schweiz von AGIE SA gebaut. Die Maschine ist für die Herstellung von Präzisionswerkzeugen, Stanzwerkzeugen, Stempeln und anderen Bauteilen mit komplexer Geometrie mittels Funkenerosion ausgelegt. Diese Technologie ermöglicht die Bearbeitung von Werkstücken aus schwer zerspanbaren und gehärteten Werkstoffen und reduziert oder eliminiert zudem den Bedarf an weiteren Nachbearbeitungsschritten wie beispielsweise dem Polieren. Die Funkenerosion erfolgt in einem mit einer dielektrischen Flüssigkeit gefüllten Tank, was sich auf die Oberflächenqualität und Maßgenauigkeit der bearbeiteten Werkstücke auswirkt. Alle Prozessparameter werden über eine intuitive CNC-Steuerung eingegeben, was den täglichen Betrieb der Maschine erleichtert. Die Senkerodiermaschine AGIE AGIETRON HYPERSPARK 2 HS wird inklusive Werkzeugsatz angeboten. Das Gesamtgewicht der Erodiermaschine beträgt 2800 kg.

Technische Daten der Erodiermaschine AGIE AGIETRON HYPERSPARK 2 HS

• Anzahl der Achsen: 4 (X, Y, Z, C)
• Vorschub in der X/Y/Z-Achse: 350/250/350 mm
• Drehzahl der C-Achse: 0-60 U/min
• Abmessungen des Arbeitstisches (L x B): 600 x 450 mm
• Maximale Werkstückabmessungen (L x B x H): 820 x 420 x 250 mm
• Maximales Werkstückgewicht: 400 kg
• Maximales Elektrodengewicht: 100 kg
• Fassungsvermögen des Dielektrikumtanks: 415 l
• Anzahl der Filter in der Dielektrikumeinheit: 8x H15 475/1 (3-5 μm)
• Druckluftdruck: 7-8 bar
• Umgebungstemperatur: 15-35°C
• Leistung: 8,3 kVA
• Nennstrom: 12 A
• Stromversorgung: 3x 400 V; 50 Hz
• Gewicht der Maschine AT Hyperspark 2 HS: 2800 kg

Ausstattung der Senkerodiermaschine AGIE

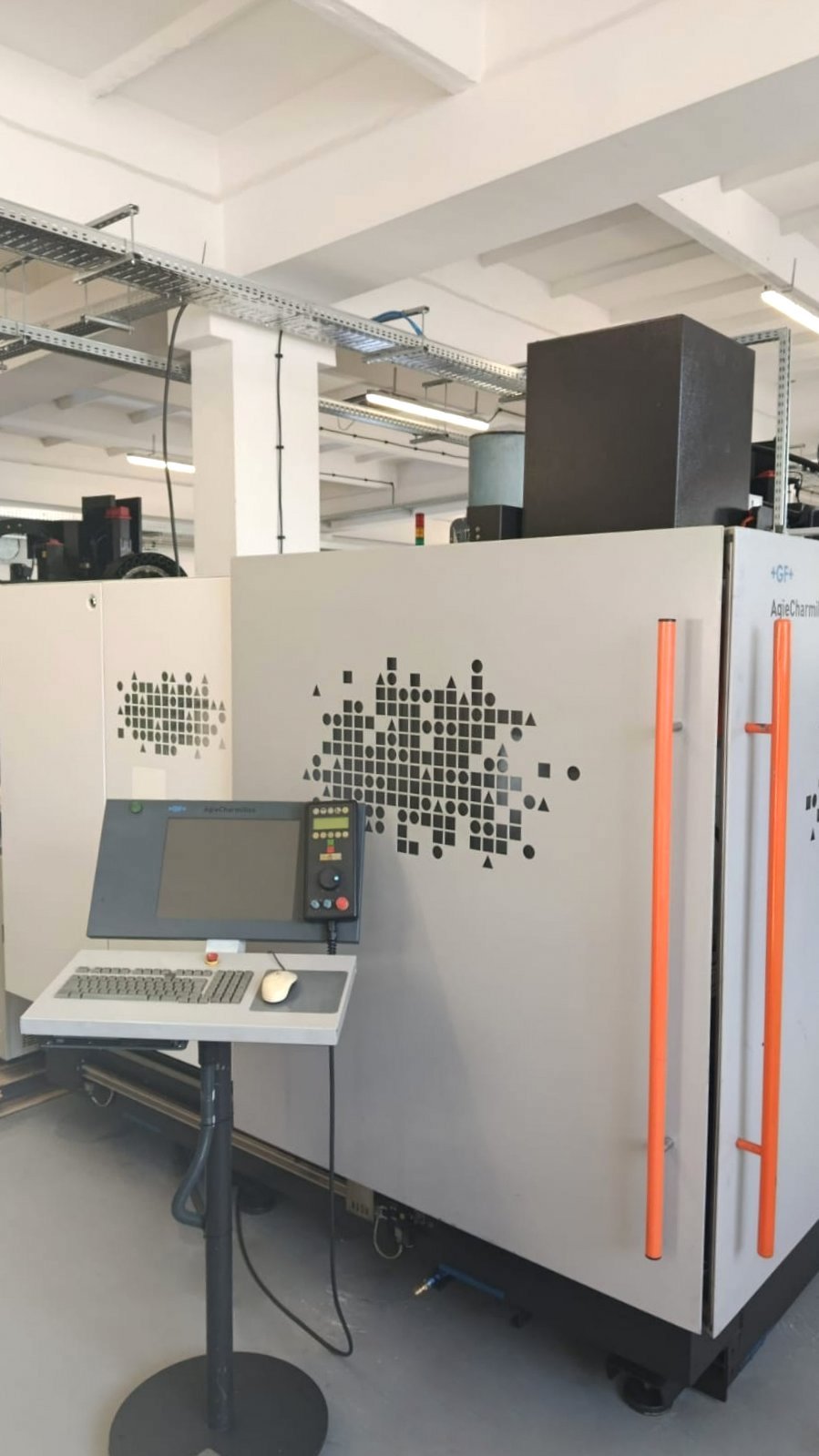

• CNC-Steuerung mit 15″ TFT-Bildschirm
• C-Achse

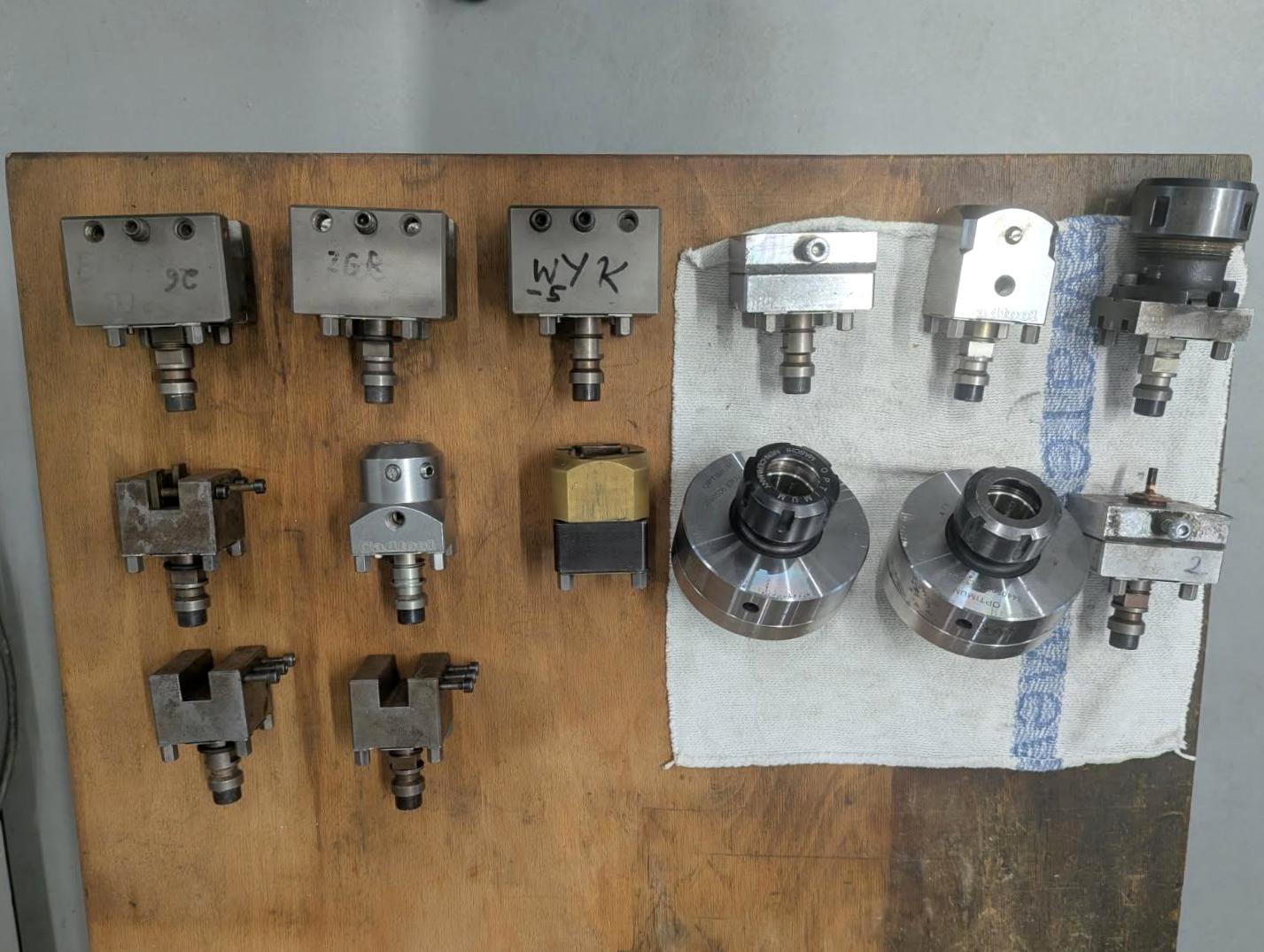

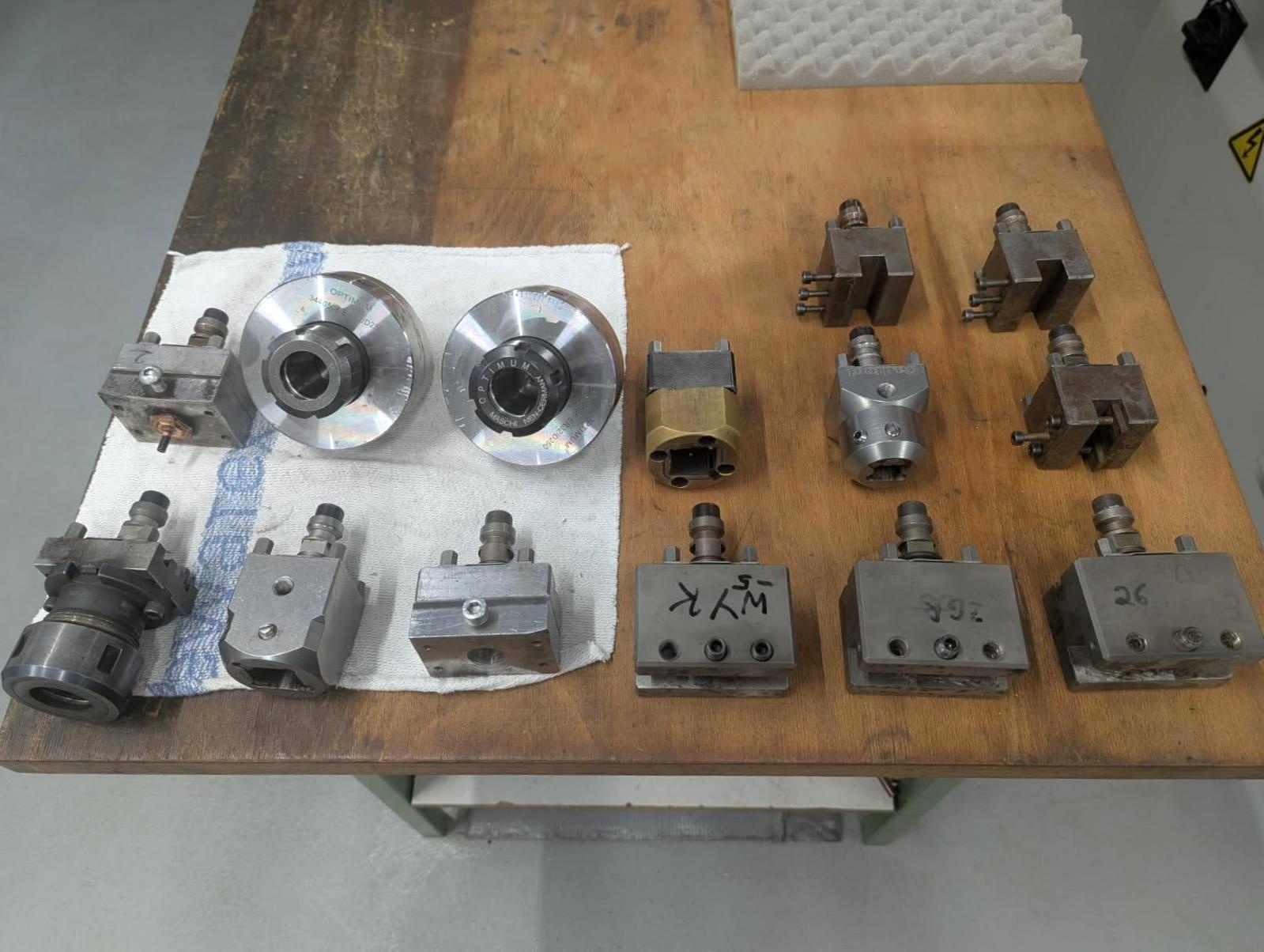

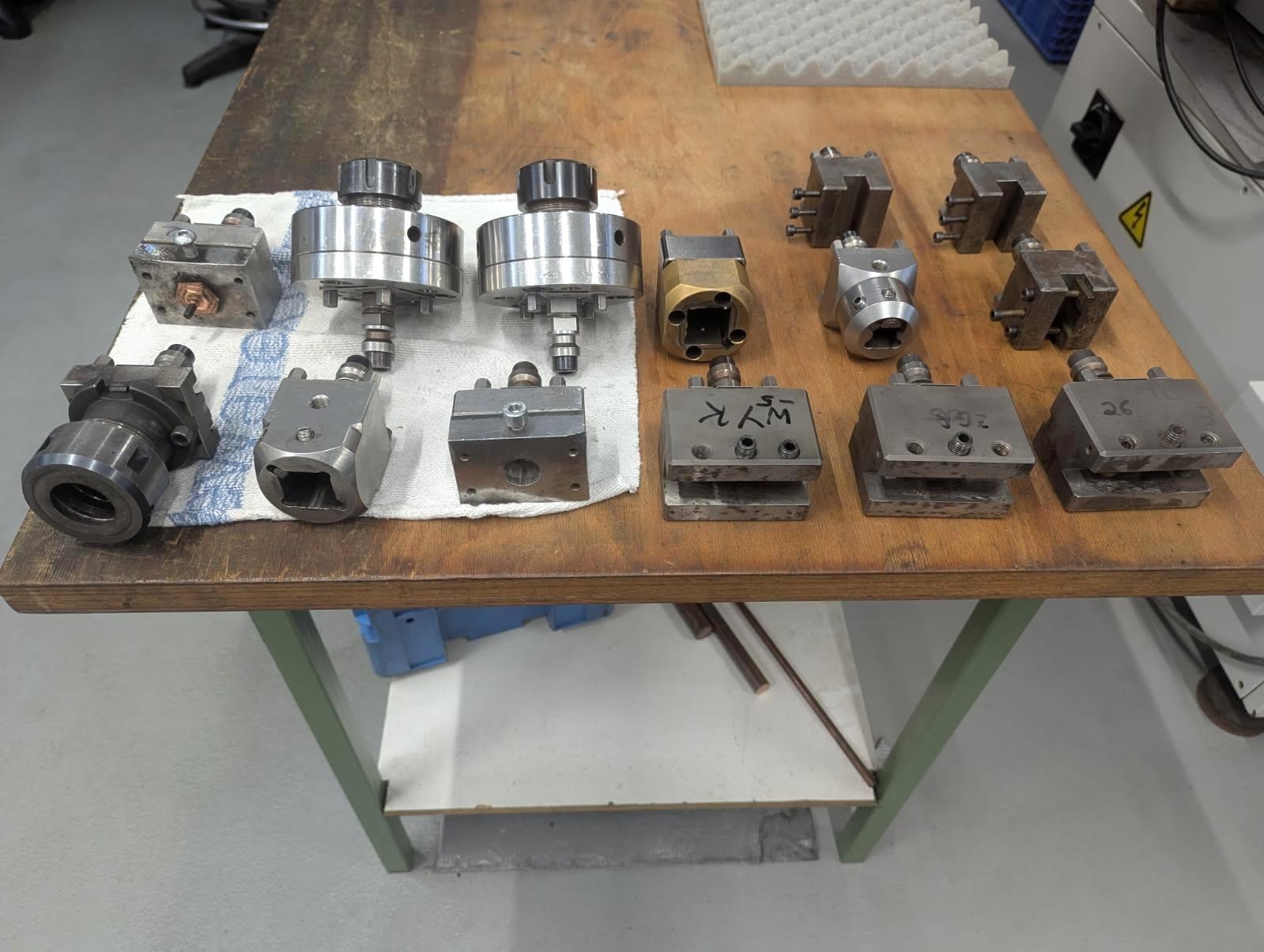

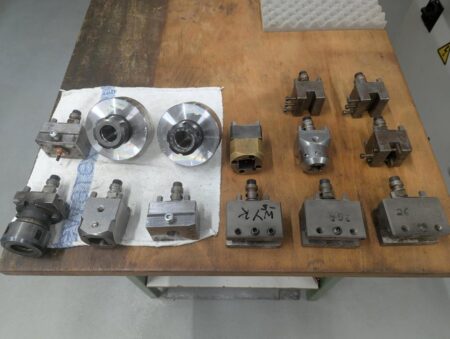

• automatischer Werkzeughalter: EROWA ITS
• automatische Klemmung des Elektrodenhalters

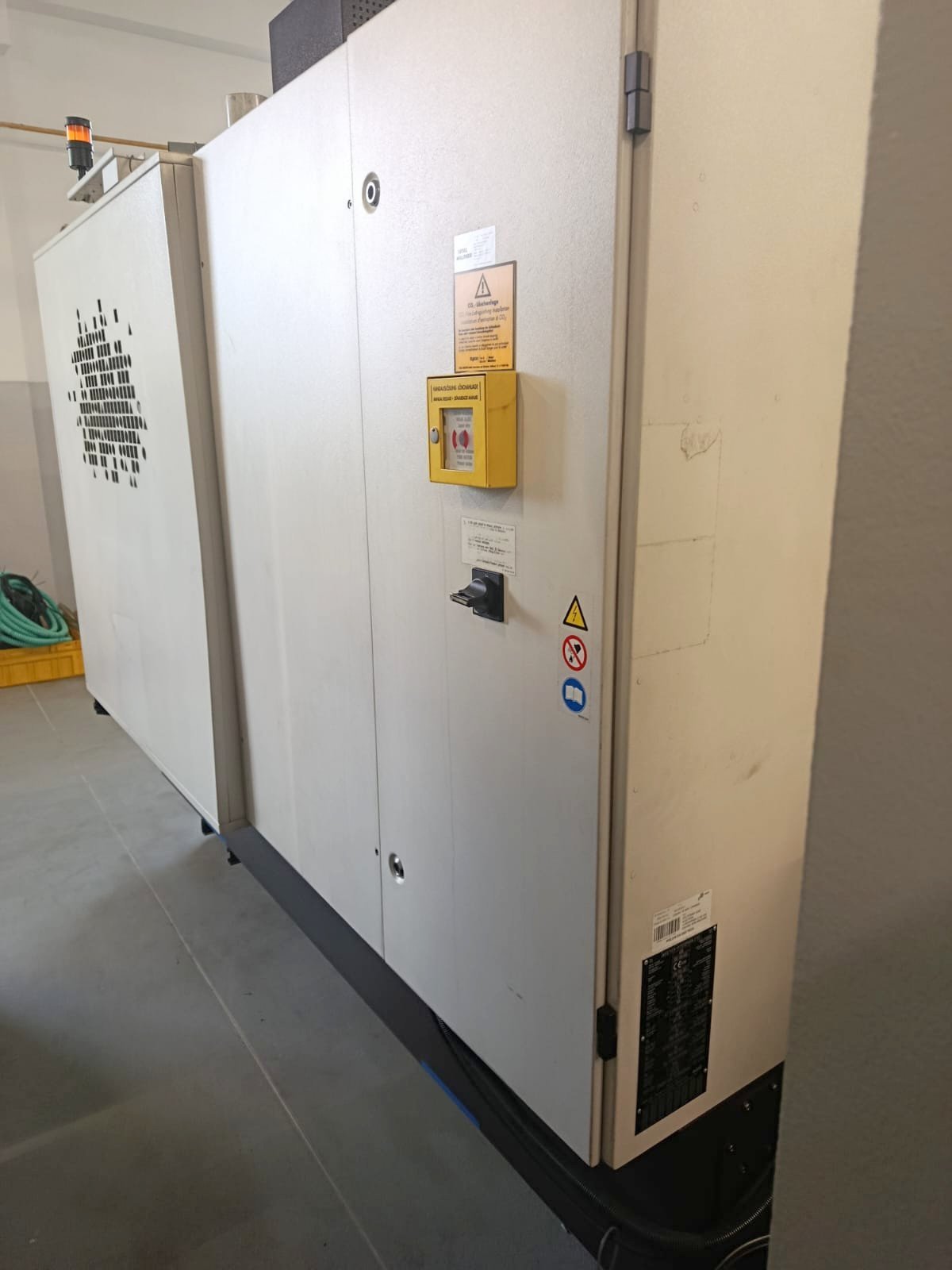

• Dielektrikumseinheit
• X/Y/Z/C-Achsenantriebe mit bürstenlosen AC-Servomotoren
• Arbeitstisch mit M8-Bohrungen
• CD-ROM-Laufwerk
• 3,5″-Diskettenlaufwerk
• RS232C-Anschluss (2 Stk.)

(Die angegebenen technischen Parameter können leicht von der Realität abweichen. Eine Überprüfung mit den tatsächlichen Fähigkeiten der angebotenen Maschine ist erforderlich.)
