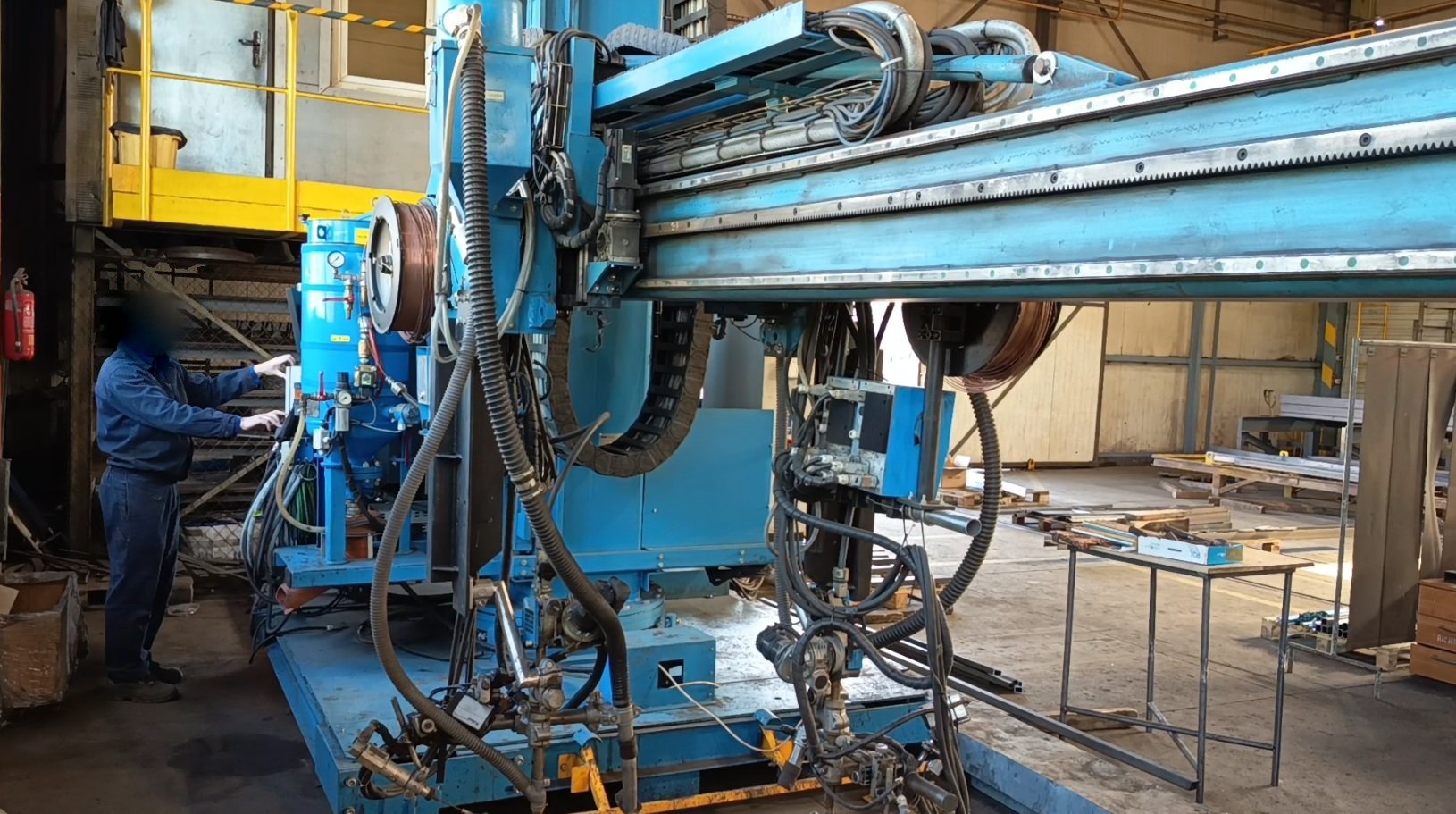

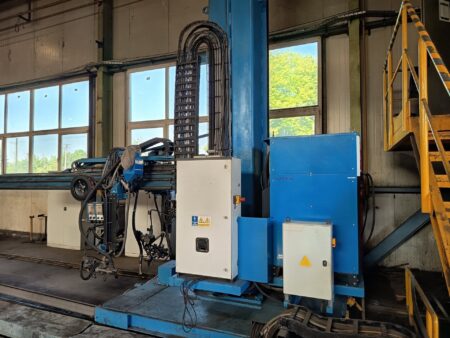

Columna de soldadura AIR LIQUIDE CB MATIC SM 42X43

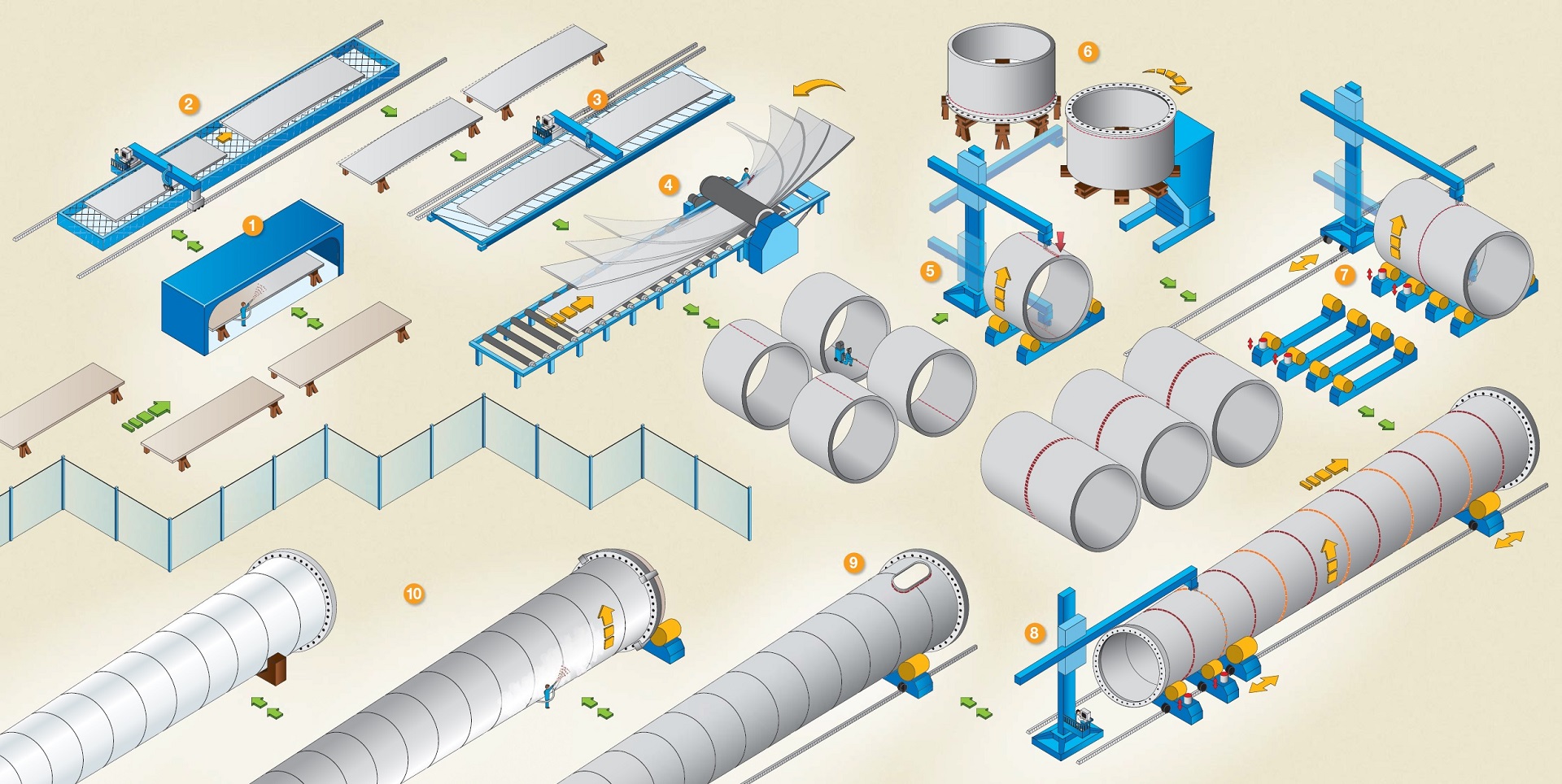

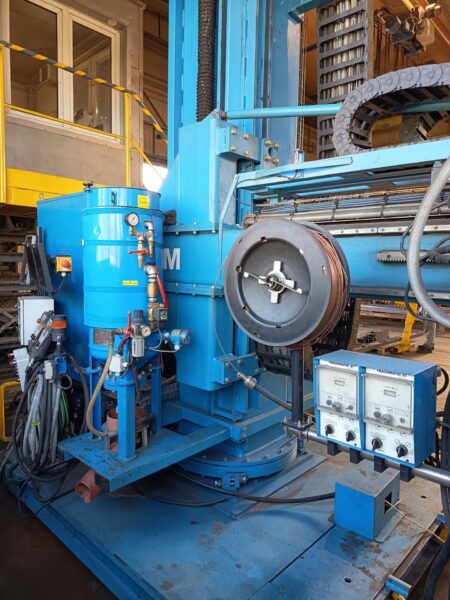

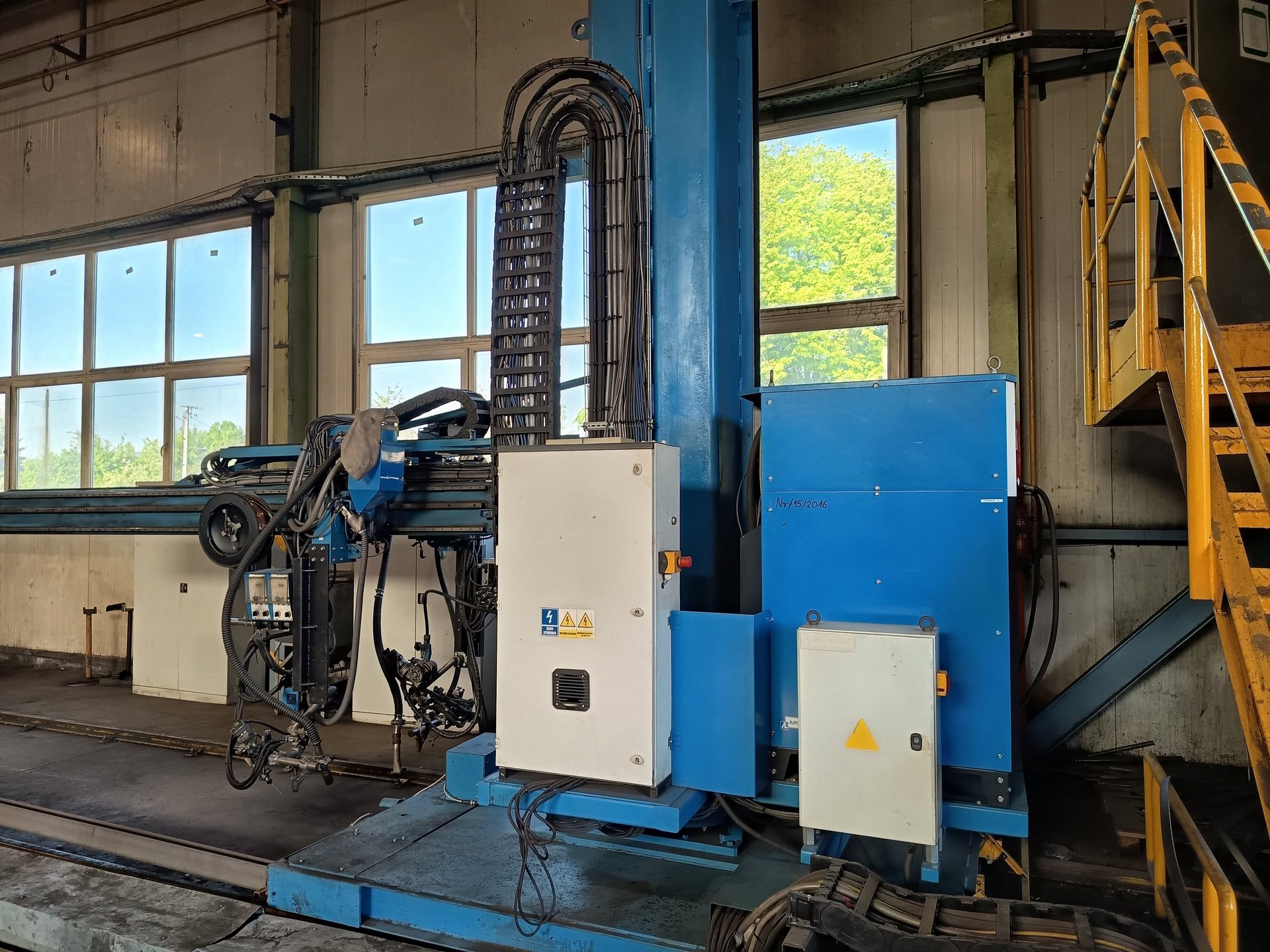

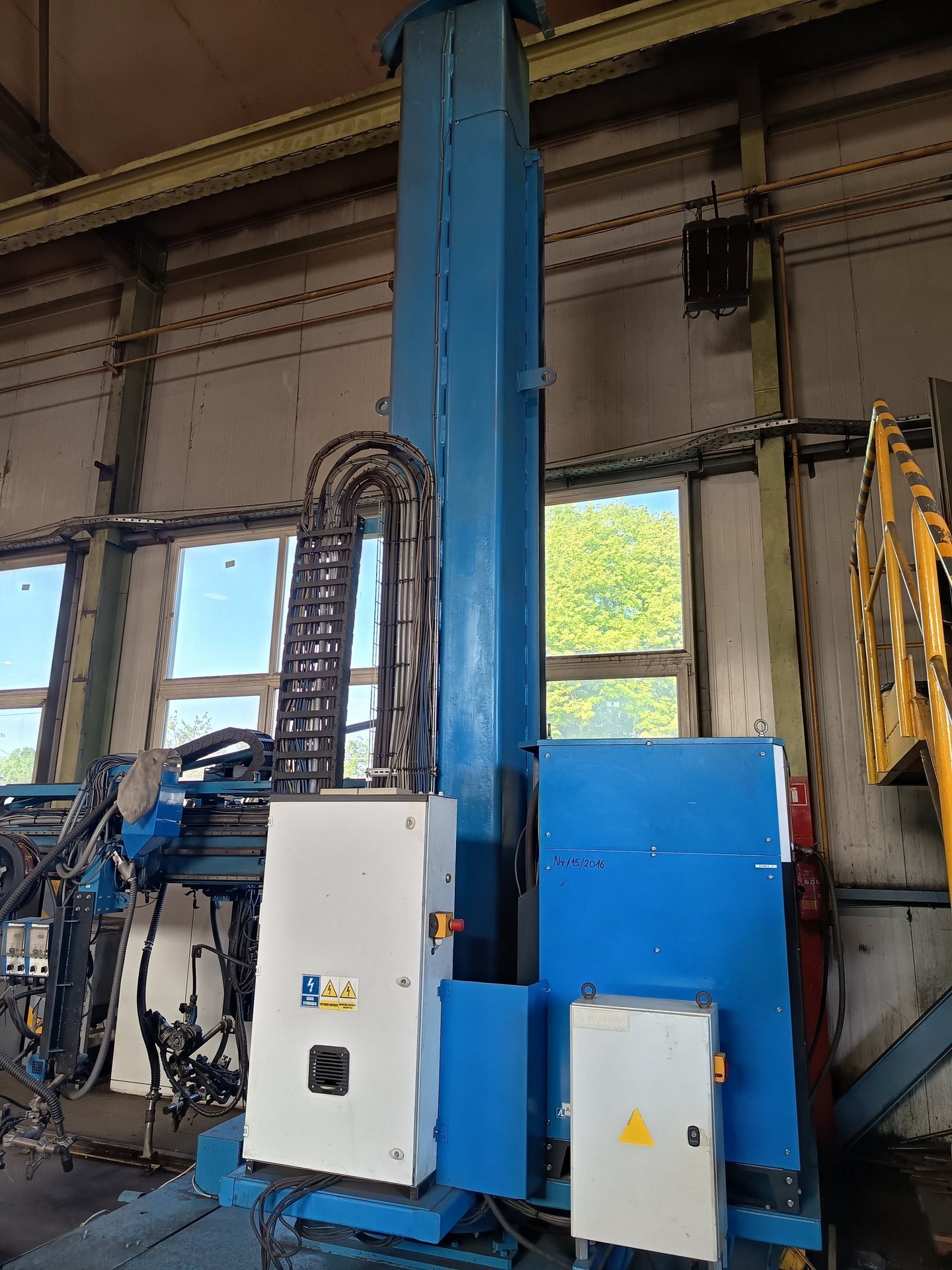

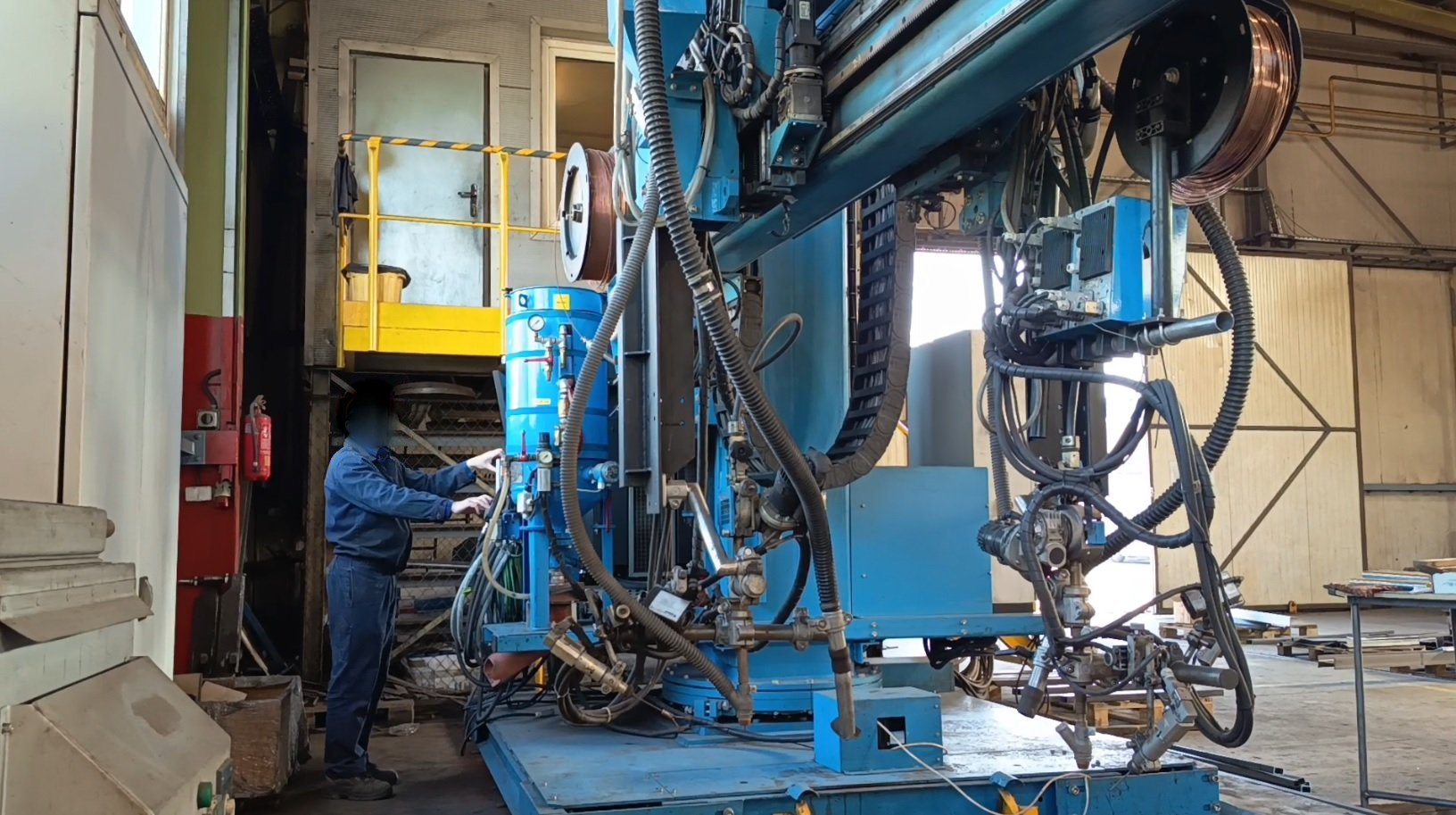

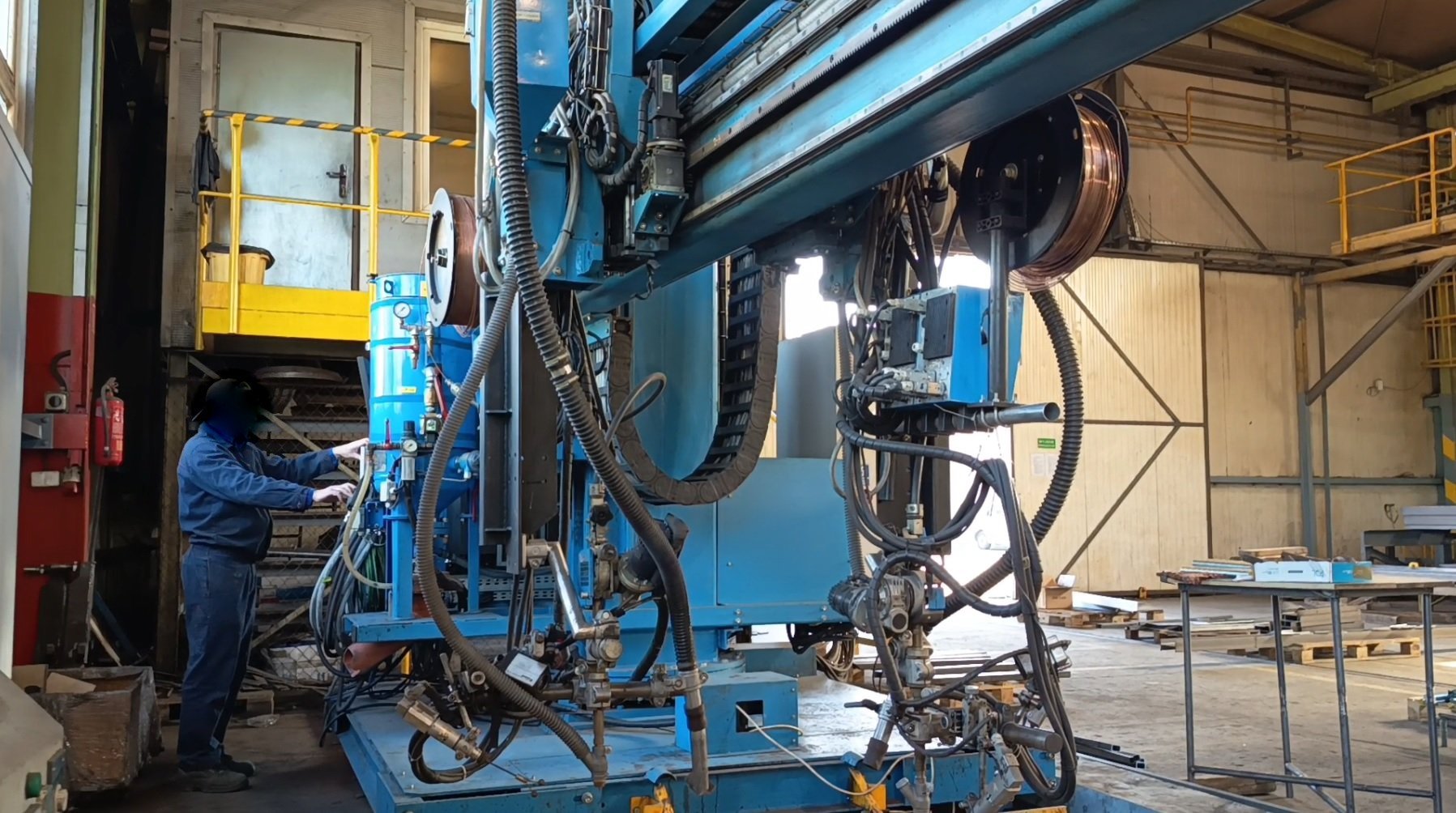

Columna de soldadura AIR LIQUIDE CB MATIC SM 42X43 fue fabricada en 2016 en Francia por Air Liquide Welding – Oerlikon (ahora Lincoln Electric). La máquina, diseñada para soldadura circunferencial y longitudinal de precisión, es la solución perfecta para empresas especializadas en la fabricación de, entre otros, estructuras de acero, tuberías, depósitos y torres de aerogeneradores. El proceso de soldadura se realiza de forma totalmente automática mediante un sistema de cabezales de soldadura, que permite soldar dos soldaduras simultáneamente en tubos con un diámetro máximo de 4000 mm y perfiles doble T dI con unas dimensiones máximas de 3000 x 800 mm. El uso de esta solución reduce significativamente el tiempo de producción, manteniendo al mismo tiempo una alta precisión y eficacia.

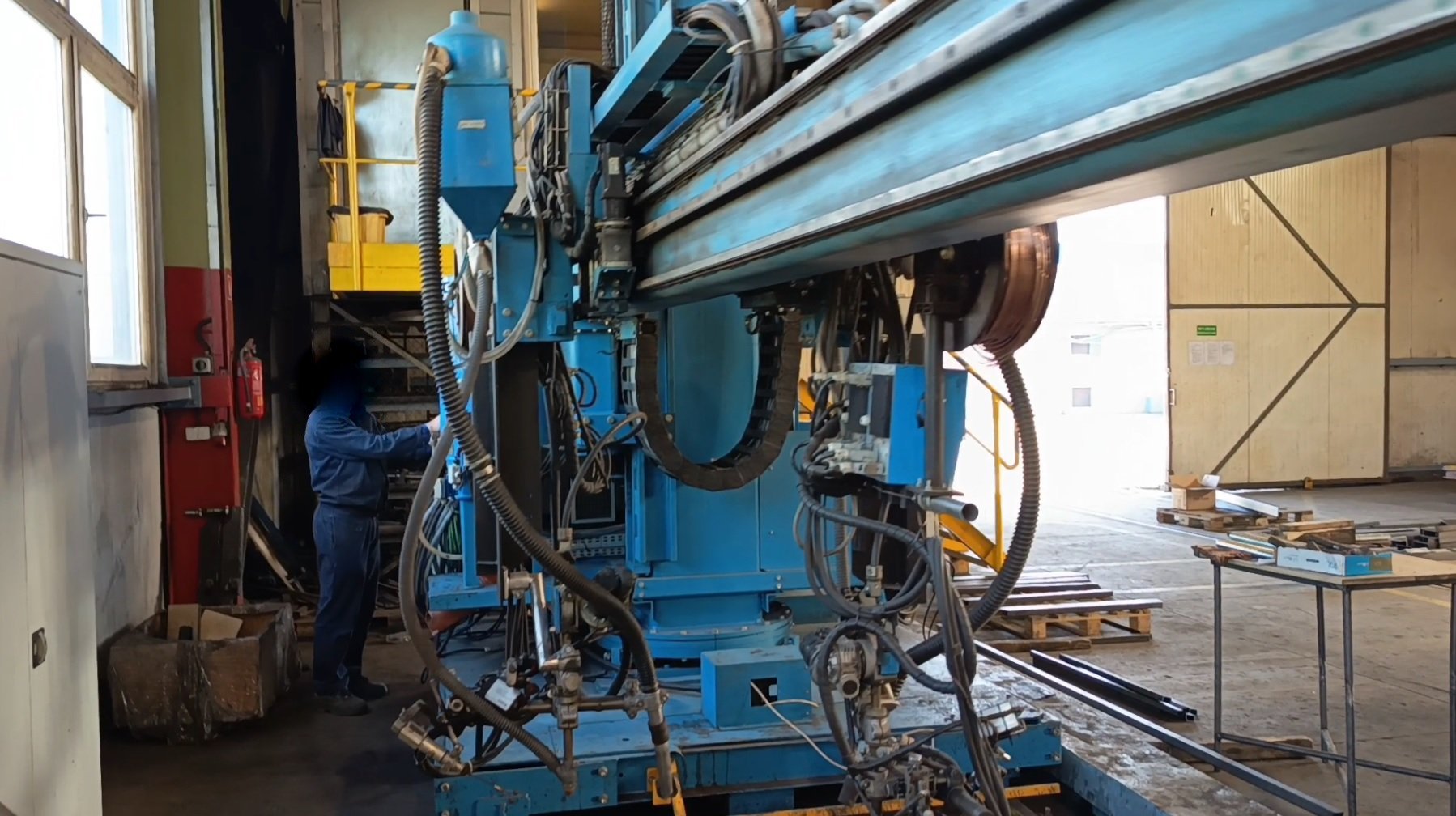

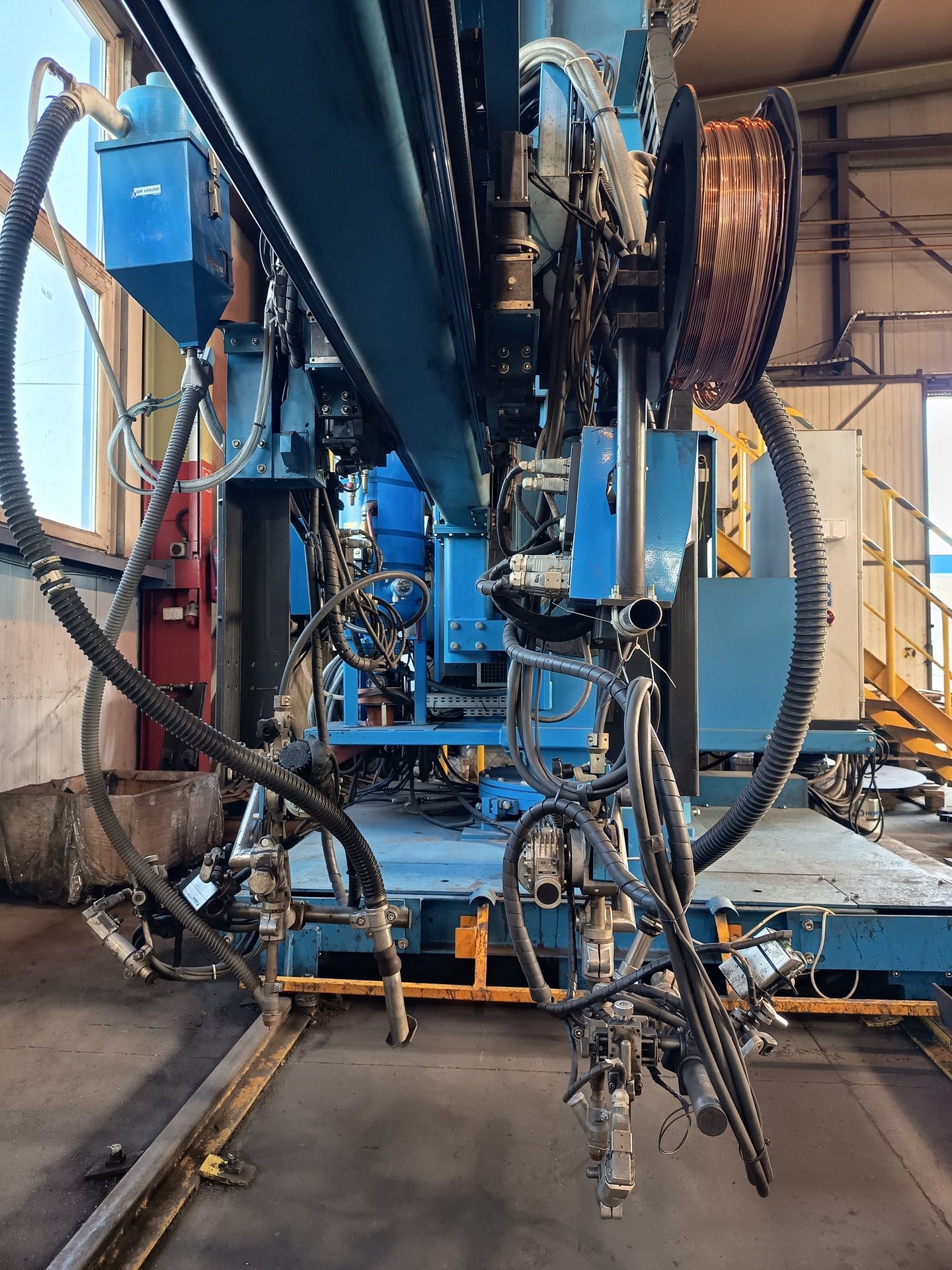

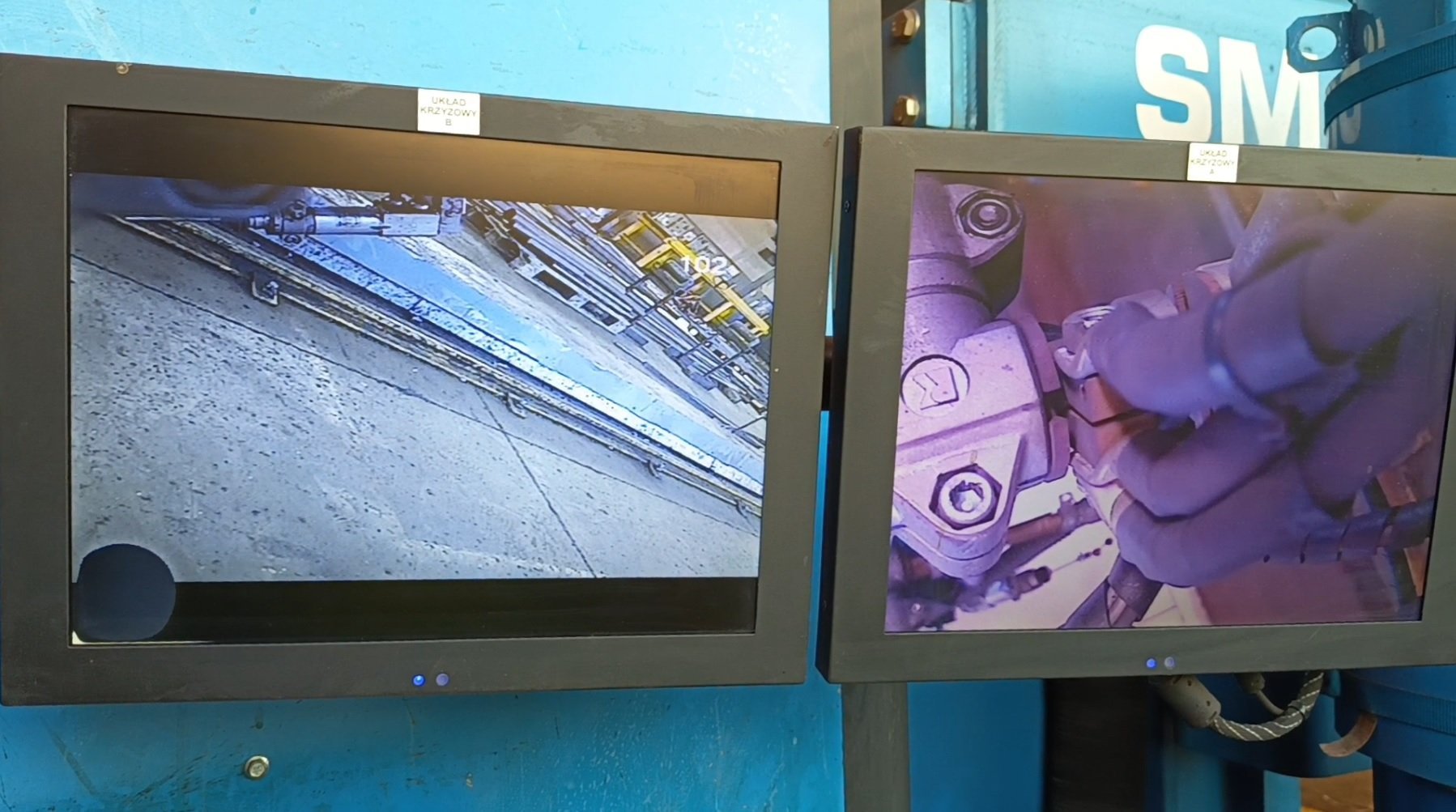

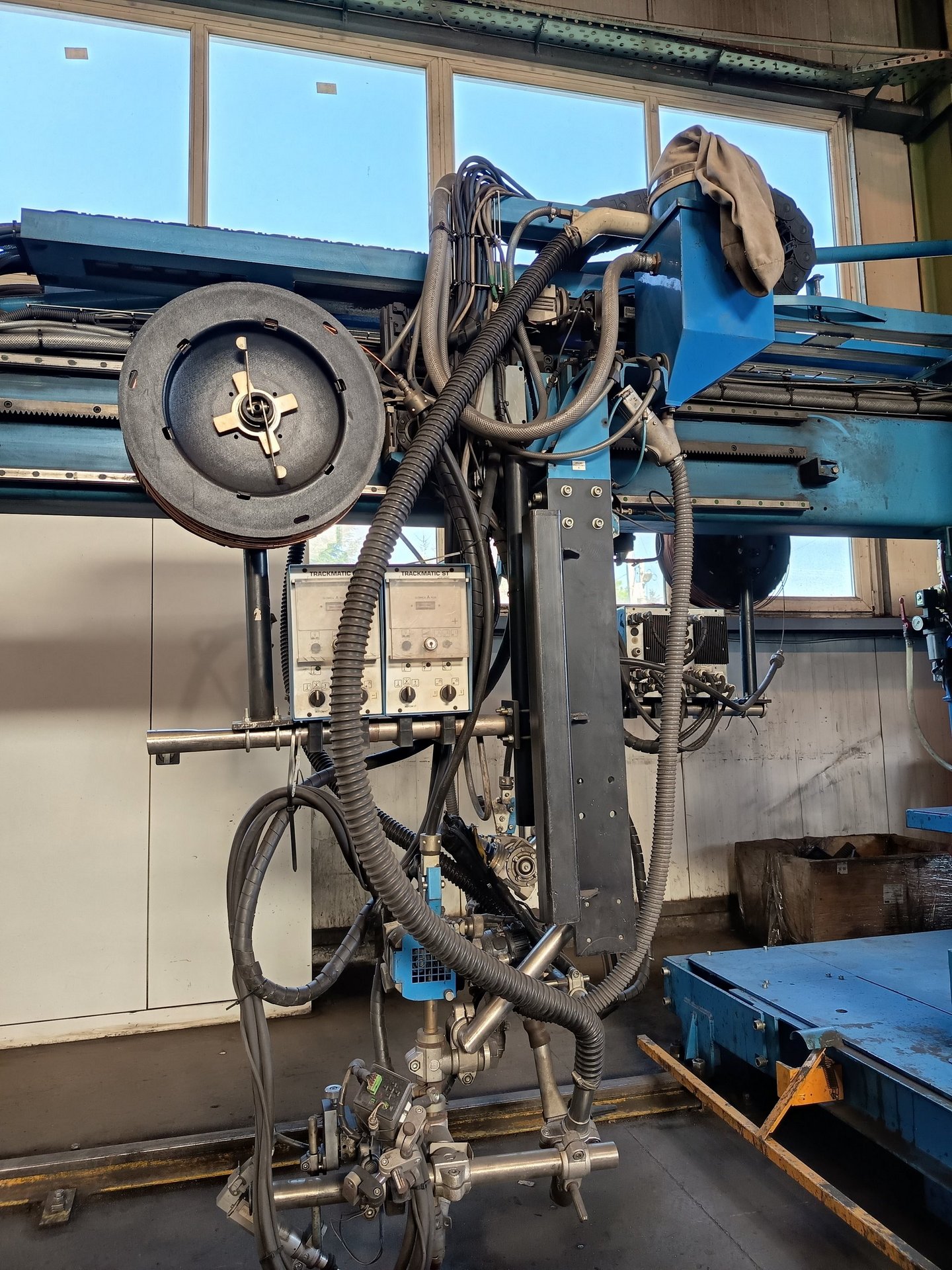

La columna soldadura CB MATIC SM 42X43 que se ofrece tiene un cabezal de soldadura de tubos para soldadura por arco sumergido (SAW) con una serie de sistemas de seguridad, es decir, punteros láser, sensores y un sistema de visión. Presenta un diseño modular y una integración total con el alimentador de hilo, el sistema de gestión de fundentes y la fuente de alimentación. El ajuste en muchos planos, programado en el cómodo panel de control, permite que el cabezal se sitúe perfectamente en el punto de soldadura. Durante el mecanizado, el cabezal se guía automáticamente mediante un palpador de cantos.

Cada cabezal se alimenta con corriente de alta calidad, generada por una estación de soldadura STARMATIC 1200i AC/DC. La unidad, basada en tecnología inverter, es ideal para aplicaciones de soldadura exigentes que requieren tensión, amperaje y velocidad de alimentación del hilo constantes. Admite todas las características clave, es decir, CV (tensión constante), CC (corriente constante) y CW (velocidad de hilo constante). Además, el funcionamiento en CC+ y CC-, así como en CA, permite obtener resultados óptimos al soldar materiales con características diferentes. Todo ello, junto con la posibilidad de integración sencilla con otros equipos, convierte a la soldadora en la solución perfecta para la soldadura por arco sumergido (SAW).

Todo ello se completa con el sistema de alimentación y extracción de fundente, elemento esencial en los procesos de soldadura automatizados. Este sistema, conectado al depósito, se encarga de recuperar y reutilizar el fundente sobrante. De esta forma, se garantiza la limpieza de la estación, manteniendo al mismo tiempo la máxima calidad de soldadura.

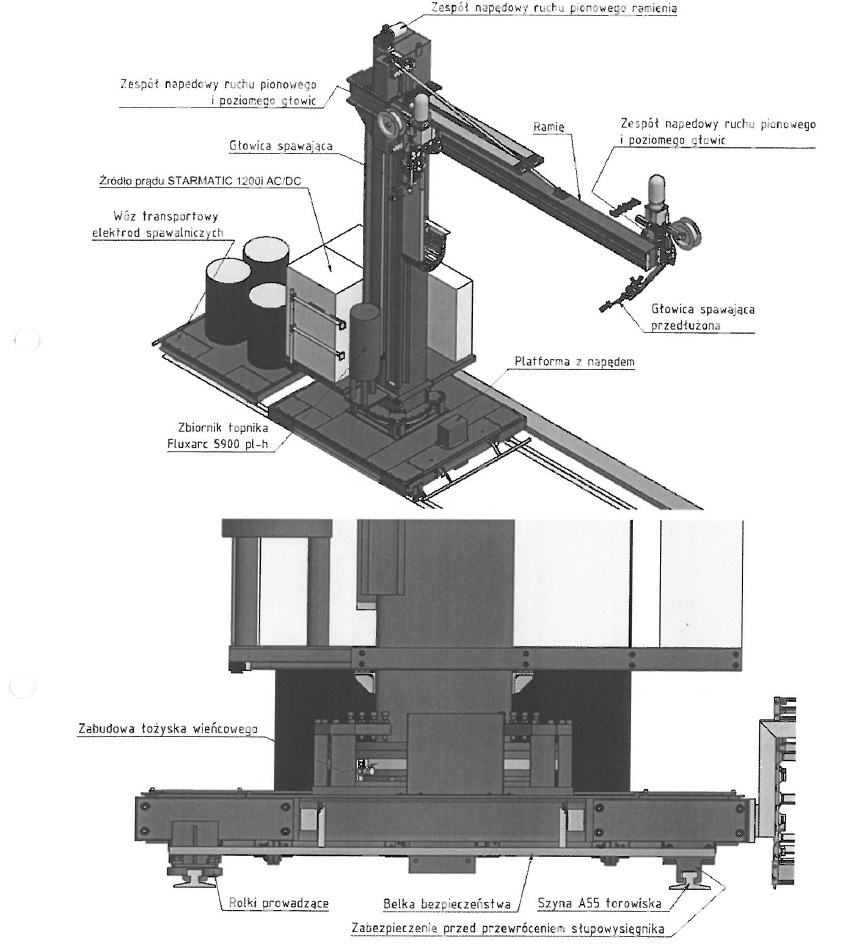

La máquina de soldadura AIR LIQUIDE es totalmente completa y consta de los siguientes componentes:
– columna de soldadura CB-MATIC SM 42X43
– soldadora inverter STARMATIC 1200i AC/DC
– controlador MC5

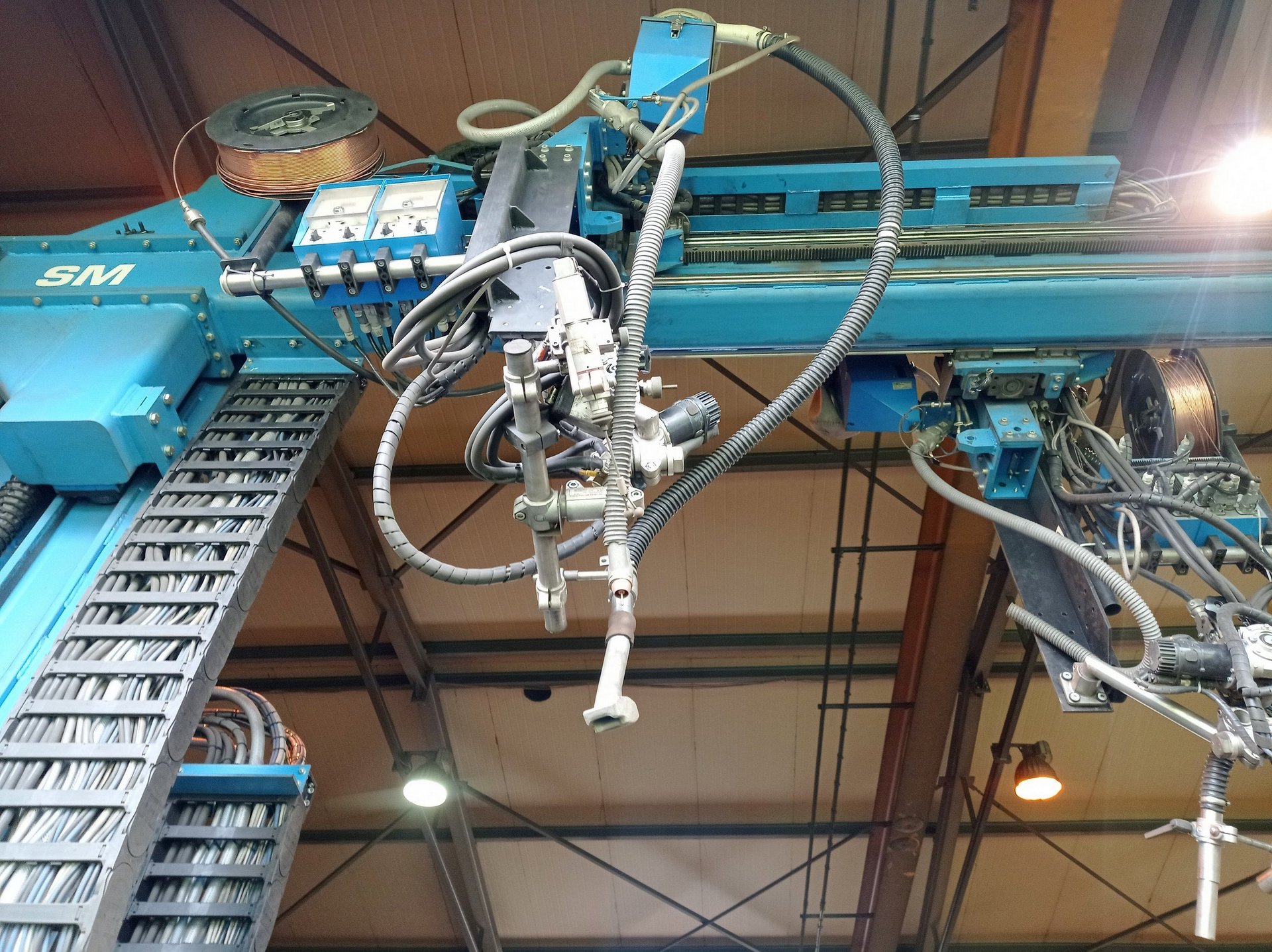

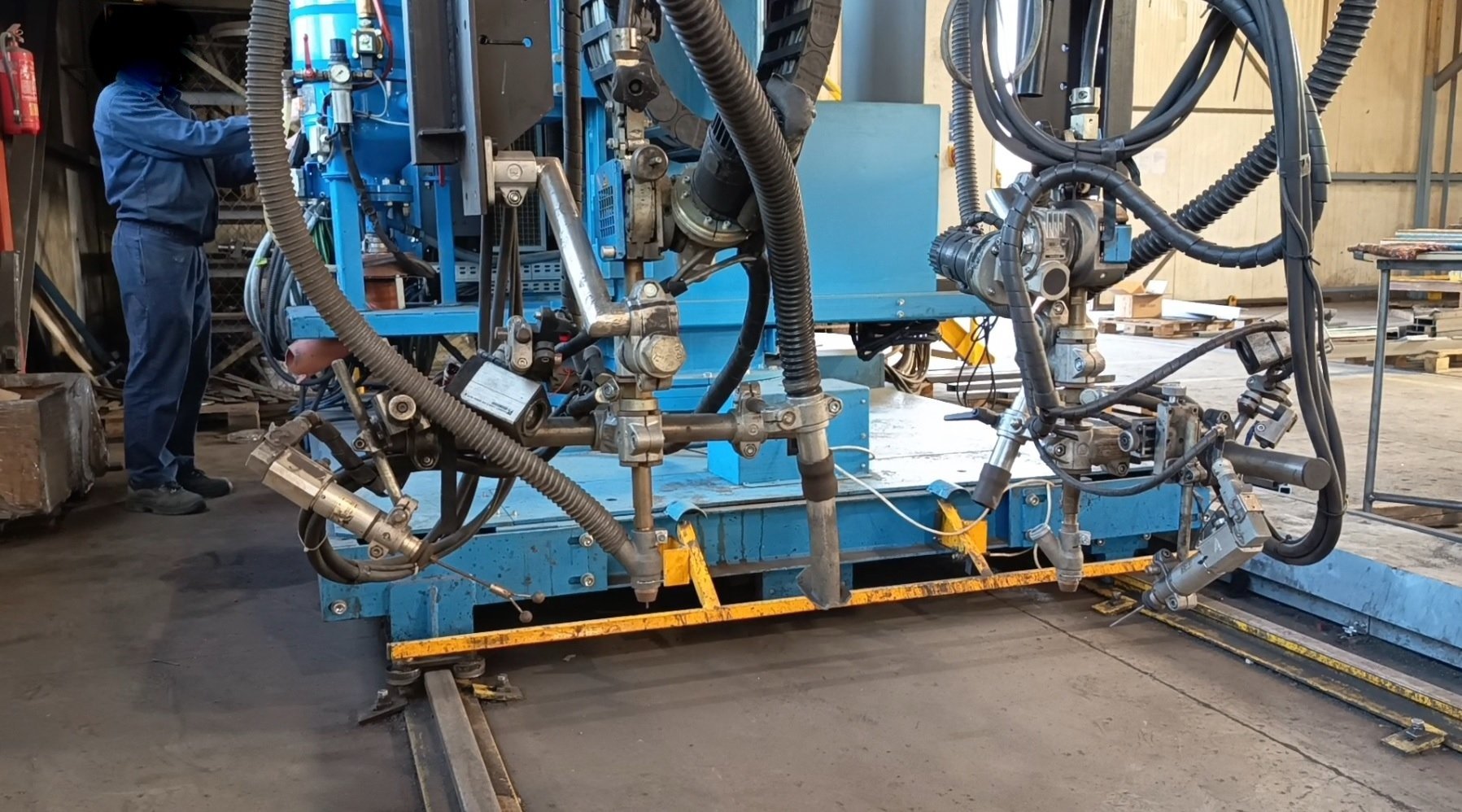

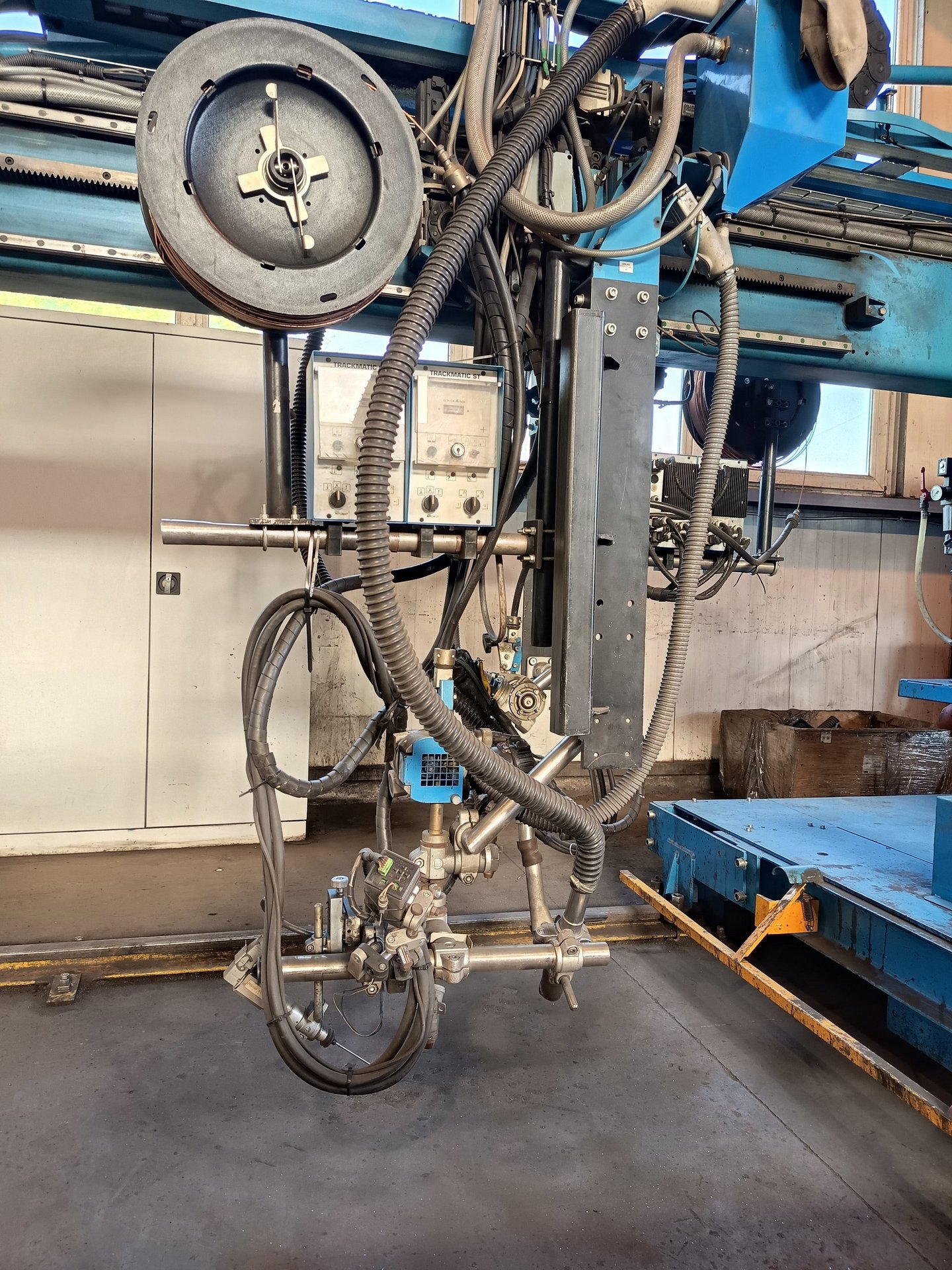

– sistema de cabezales de soldadura

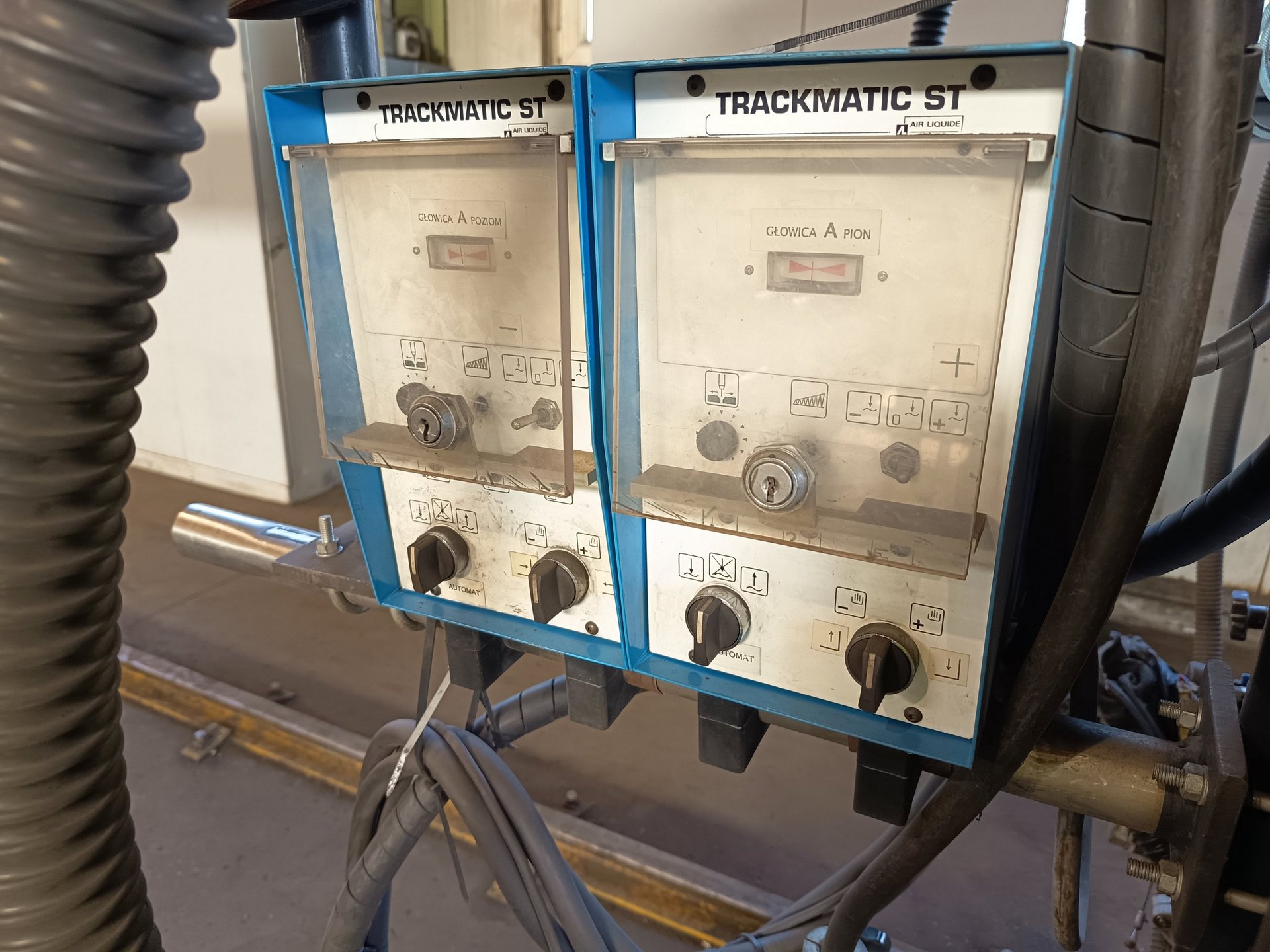

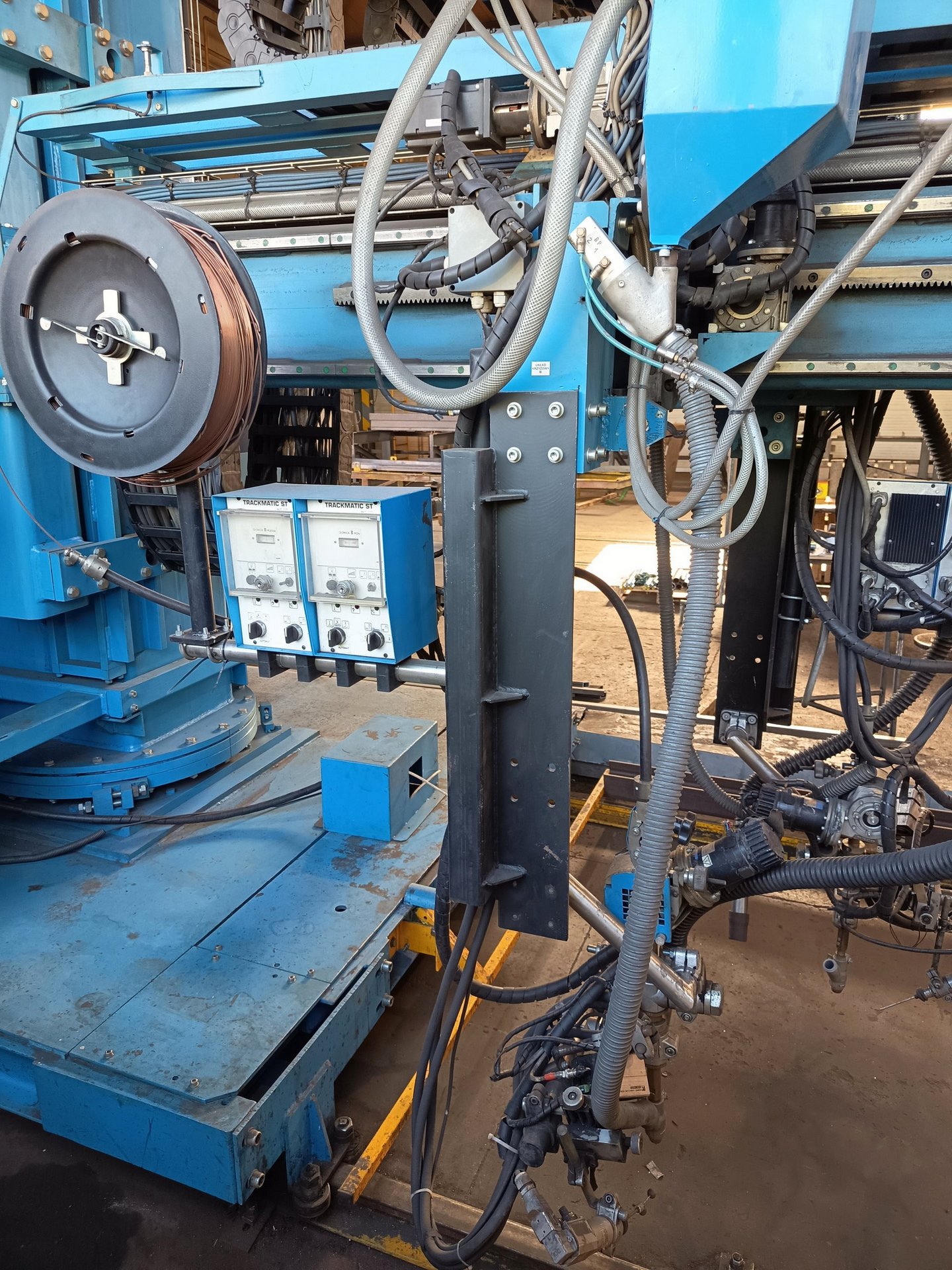

– palpador de cantos TRACKMATIC ST

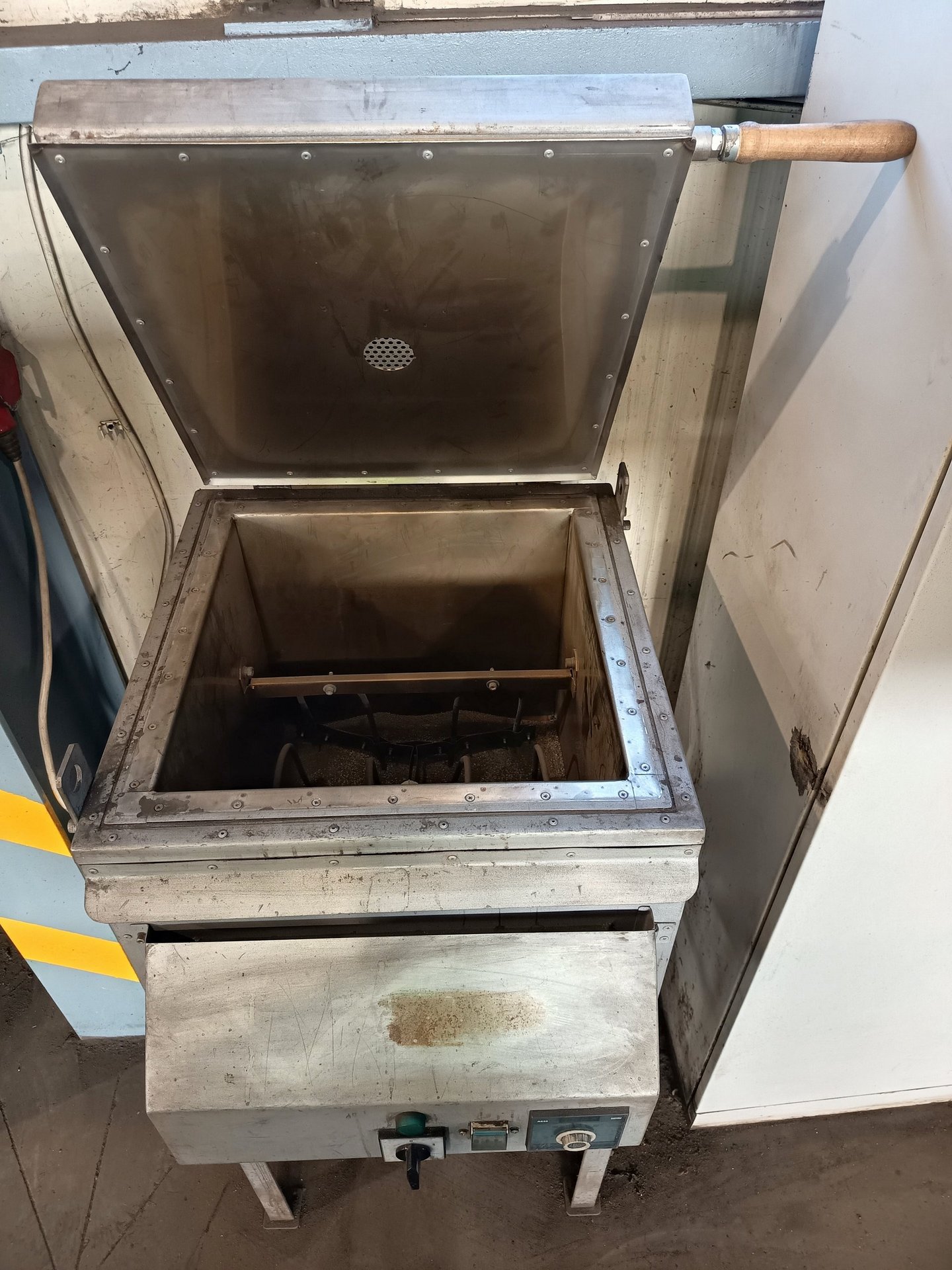

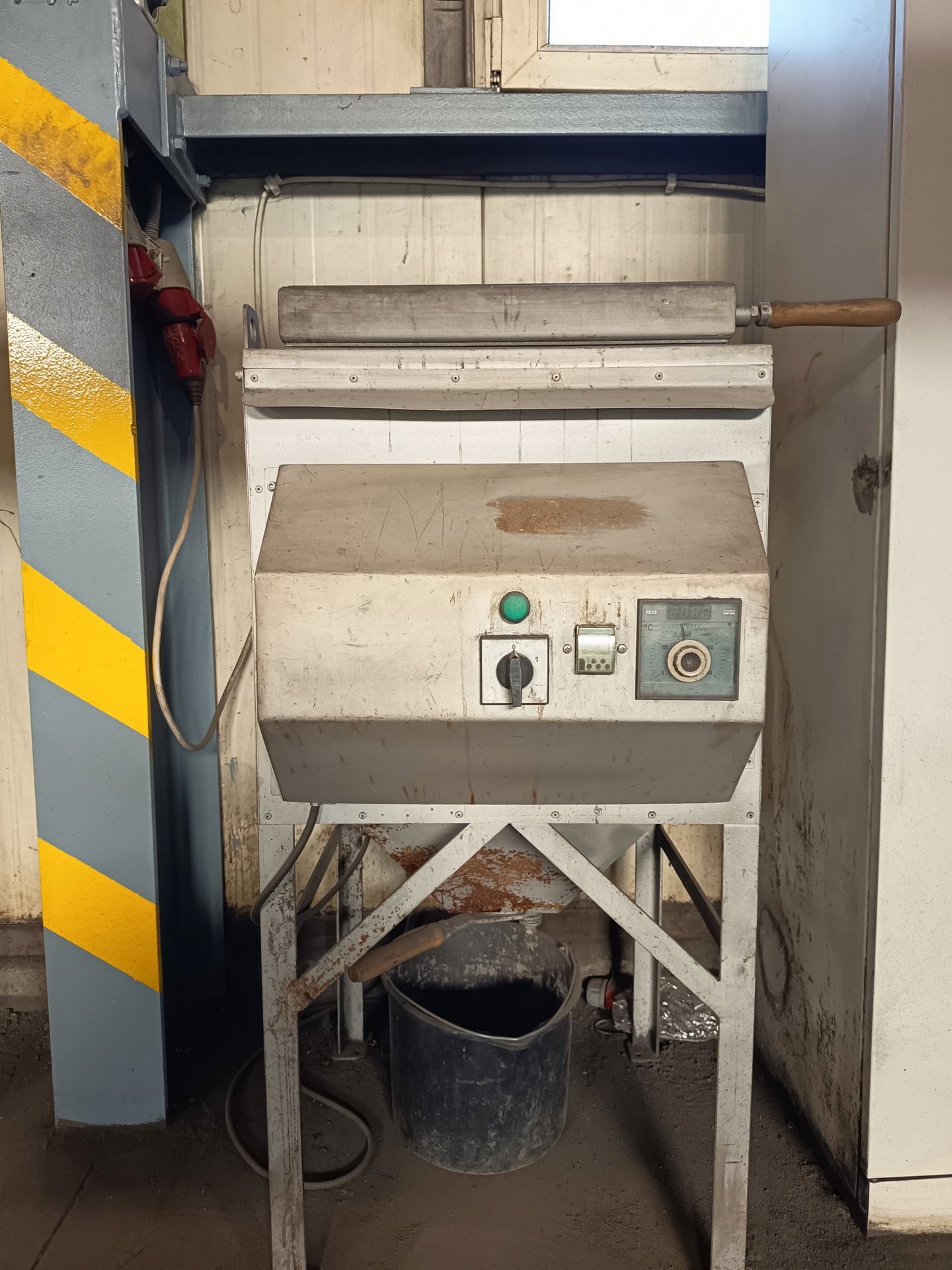

– depósito de fundente FLUXARC 5900

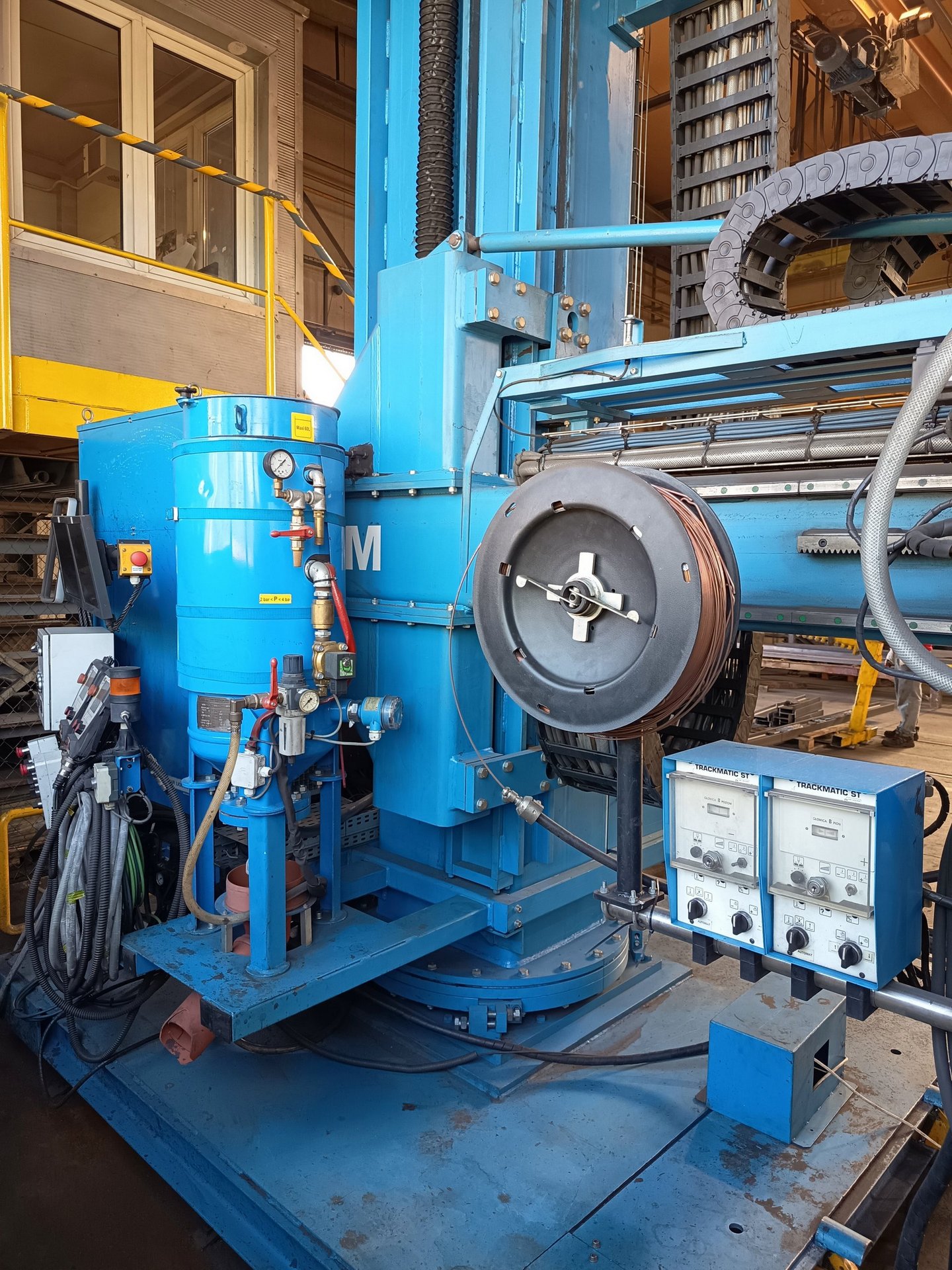

– sistema de alimentación y extracción de fundente
– alimentador de hilo AS DX7

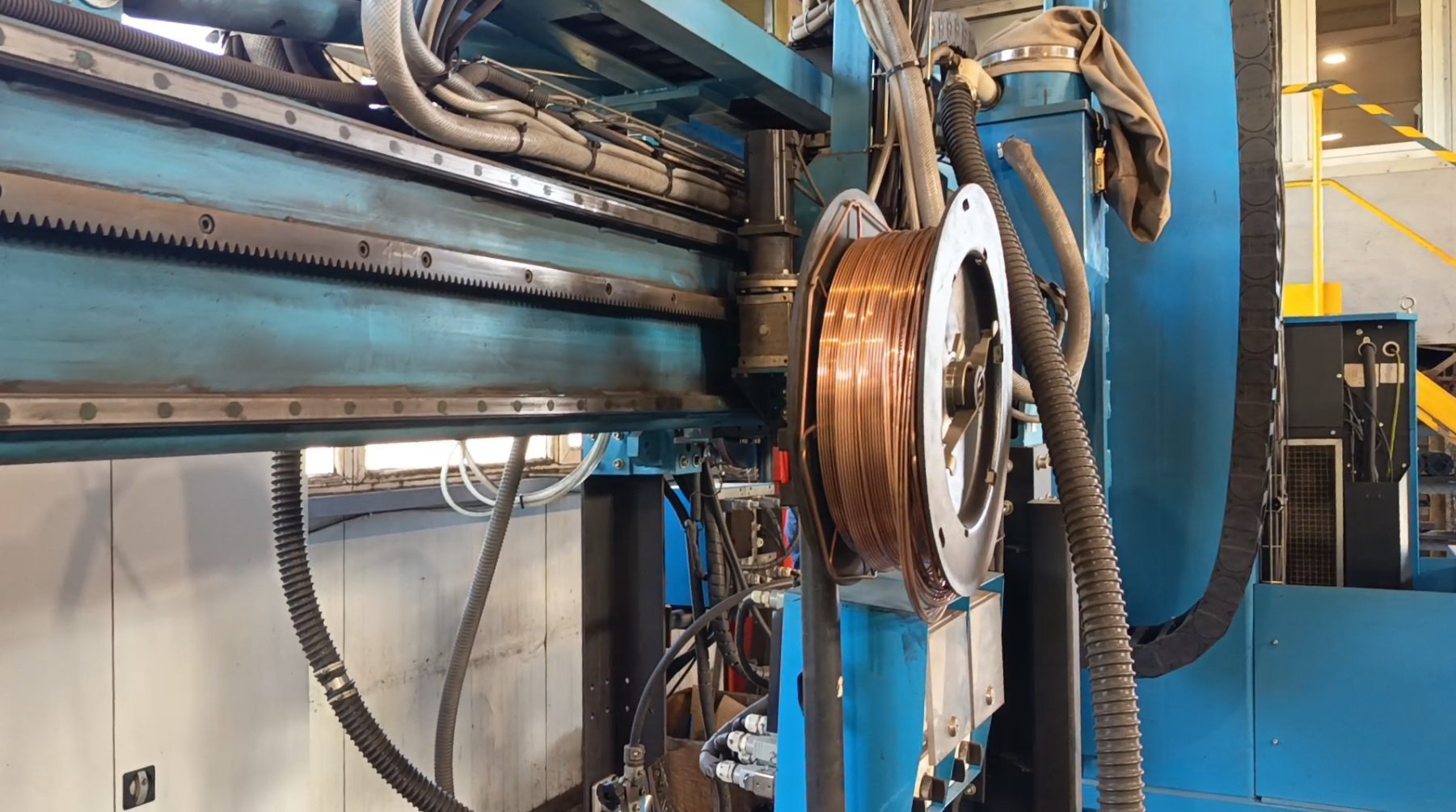

– porta bobinas de hilo

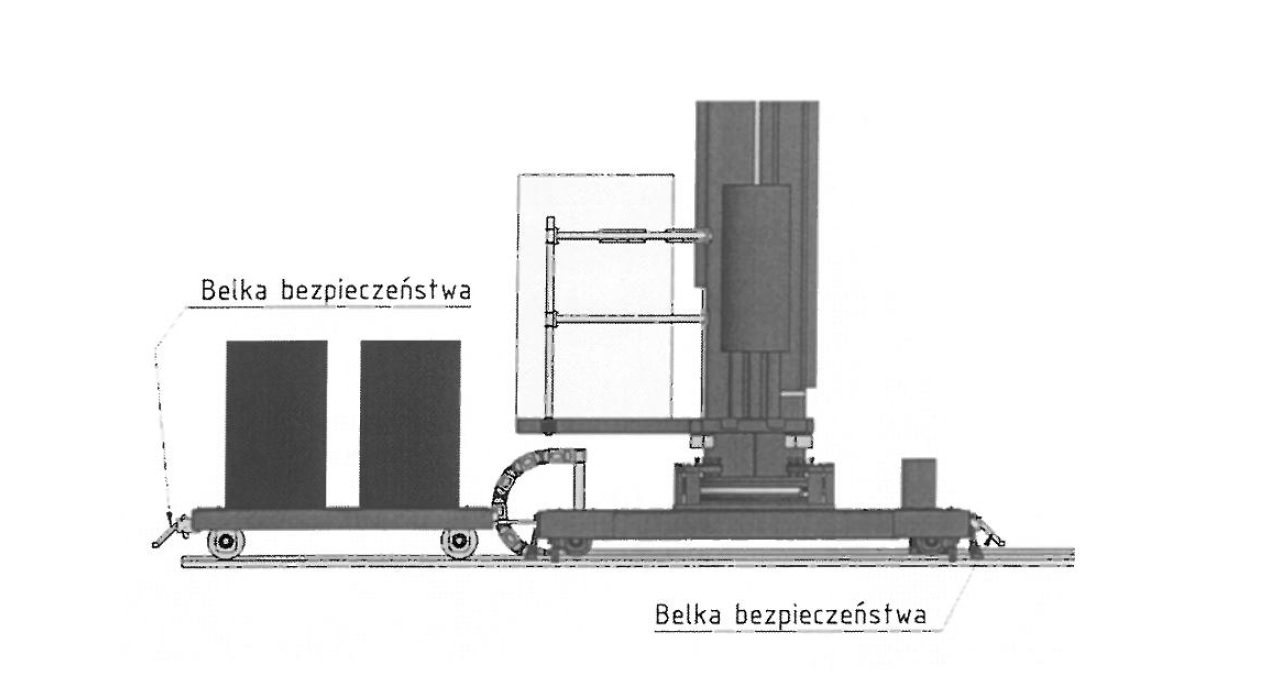

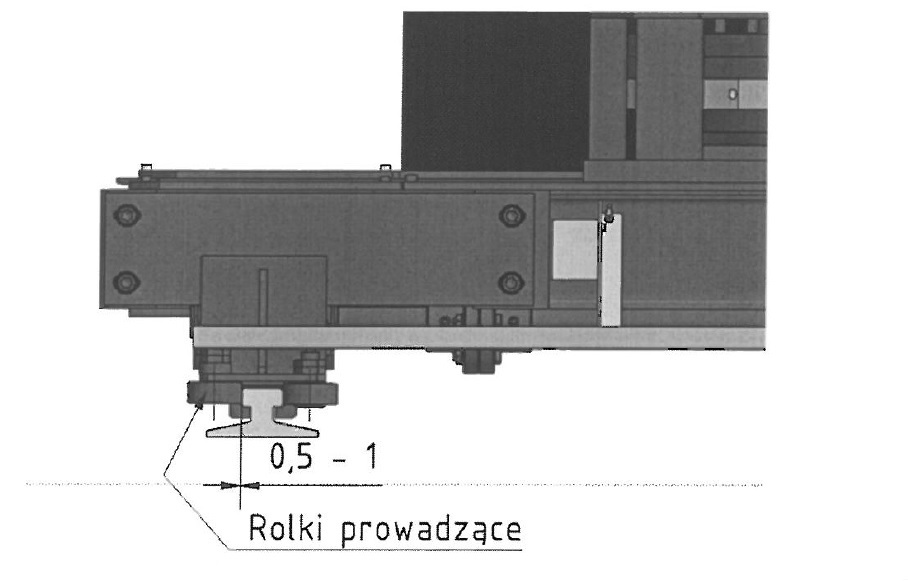

– plataforma móvil con accionamiento
– unidad de accionamiento para el movimiento vertical y horizontal de los cabezales de soldadura
– unidad de accionamiento para el movimiento vertical del brazo

Datos técnicos de las partes individuales de la estación de soldadura para tubos y depósitos AIR LIQUIDE CB MATIC SM 42X43

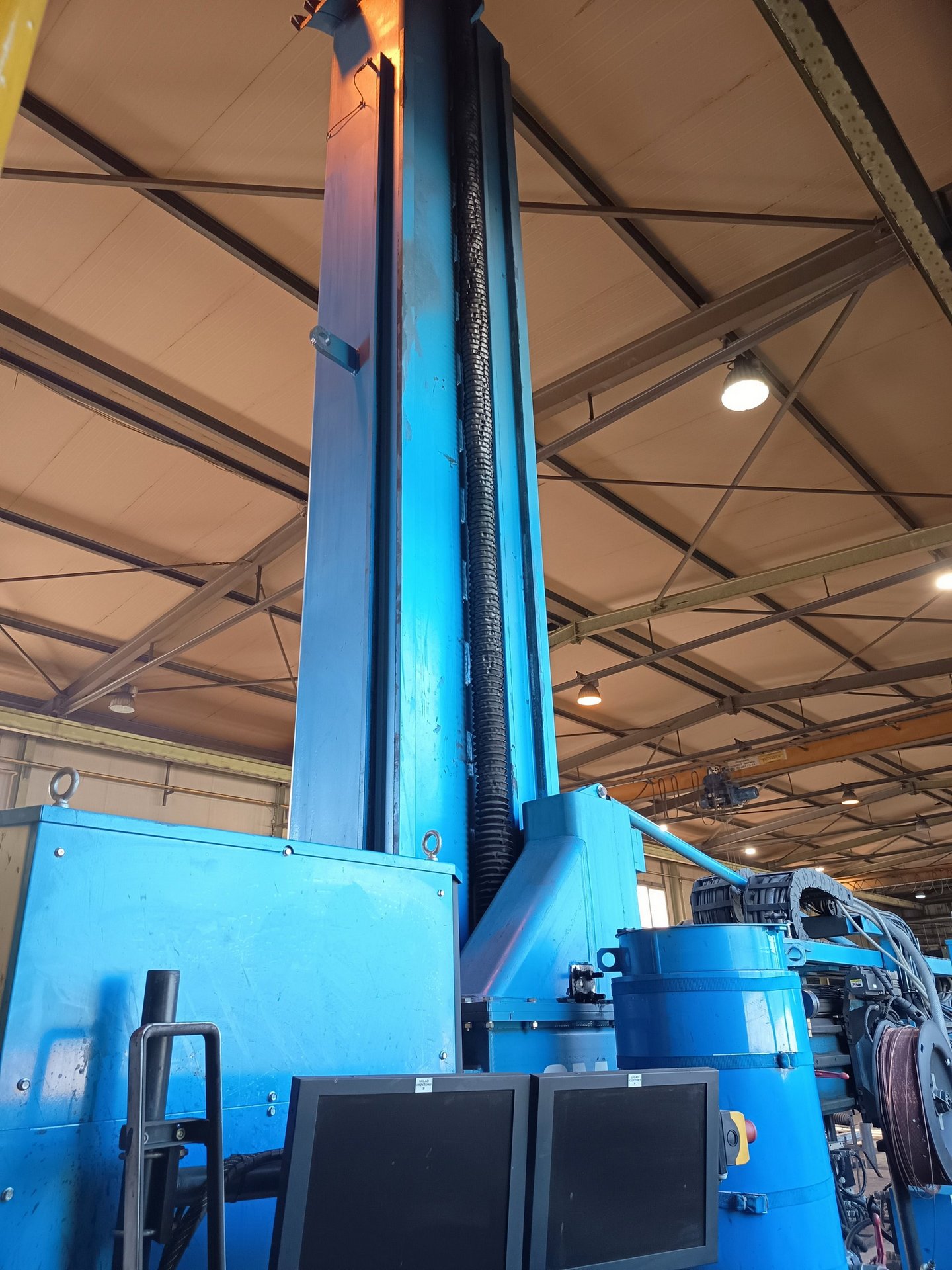

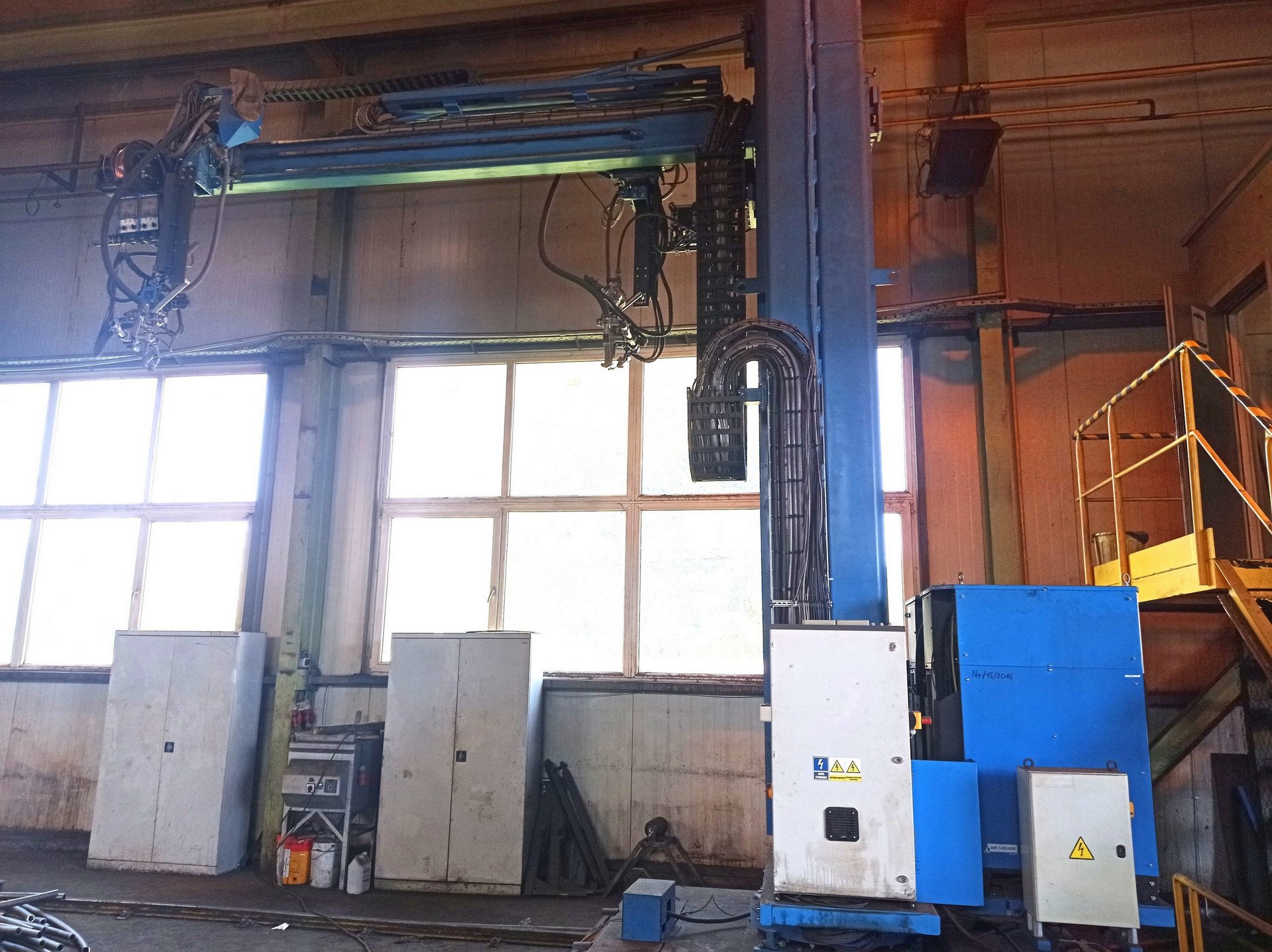

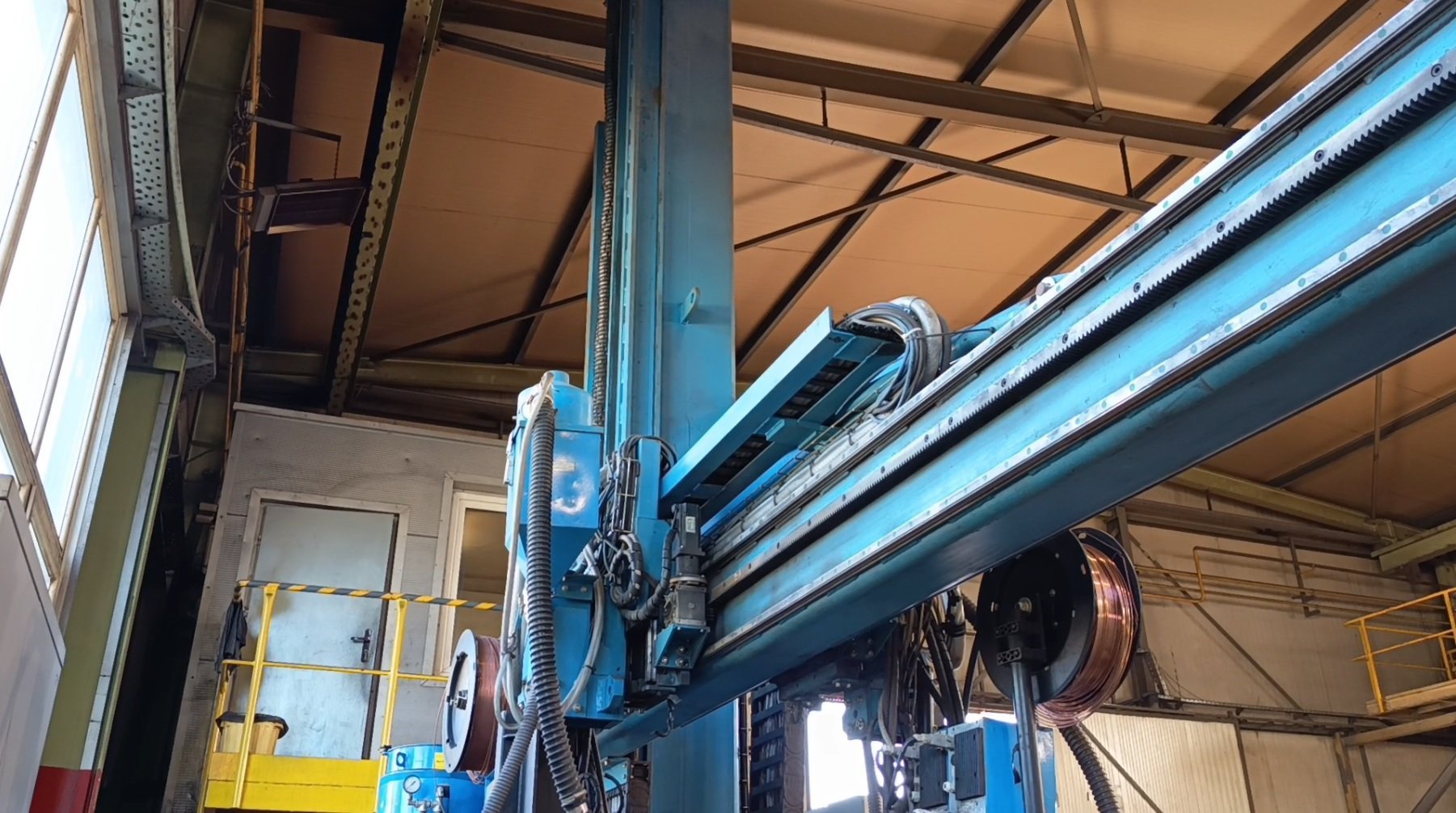

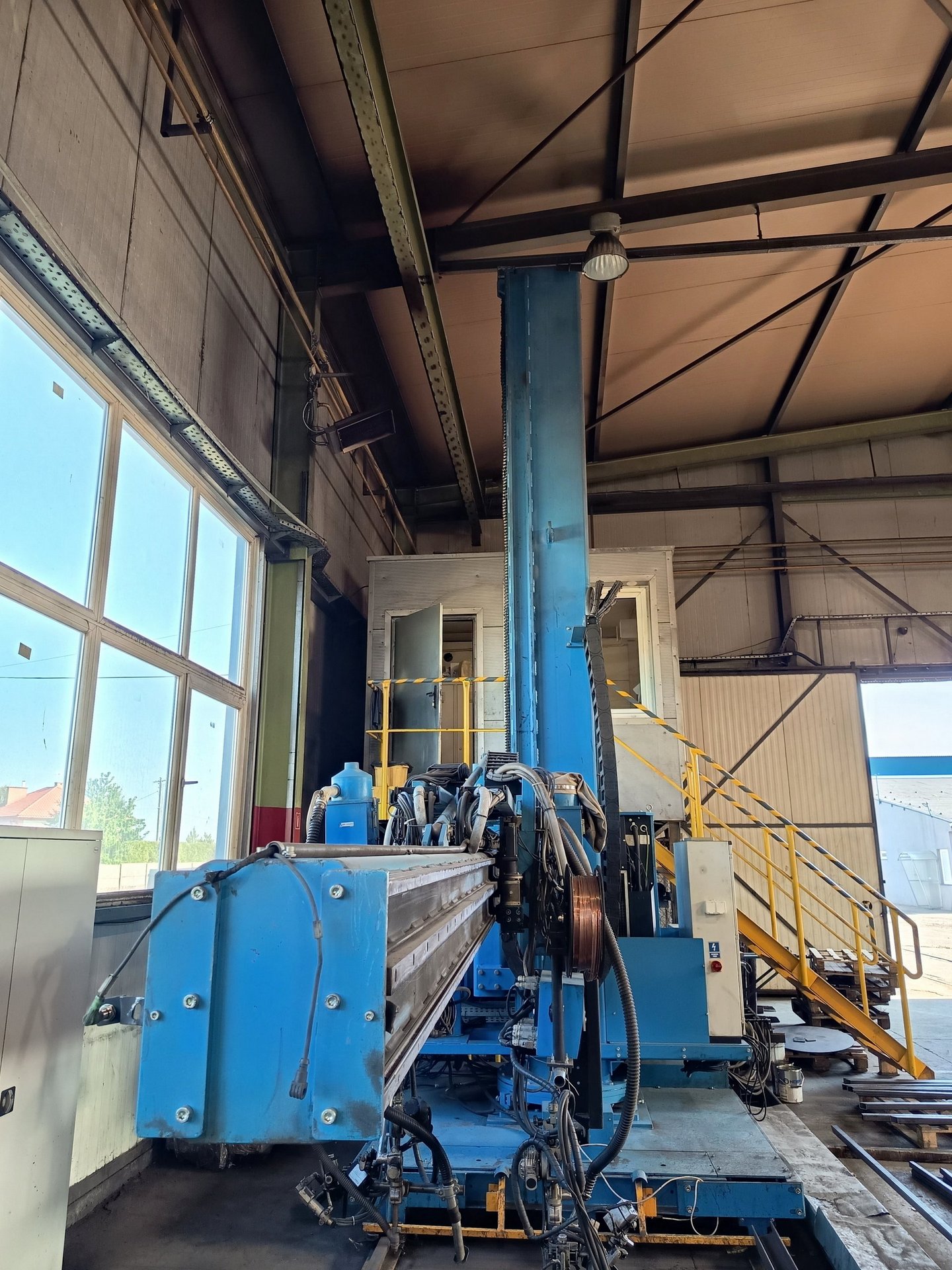

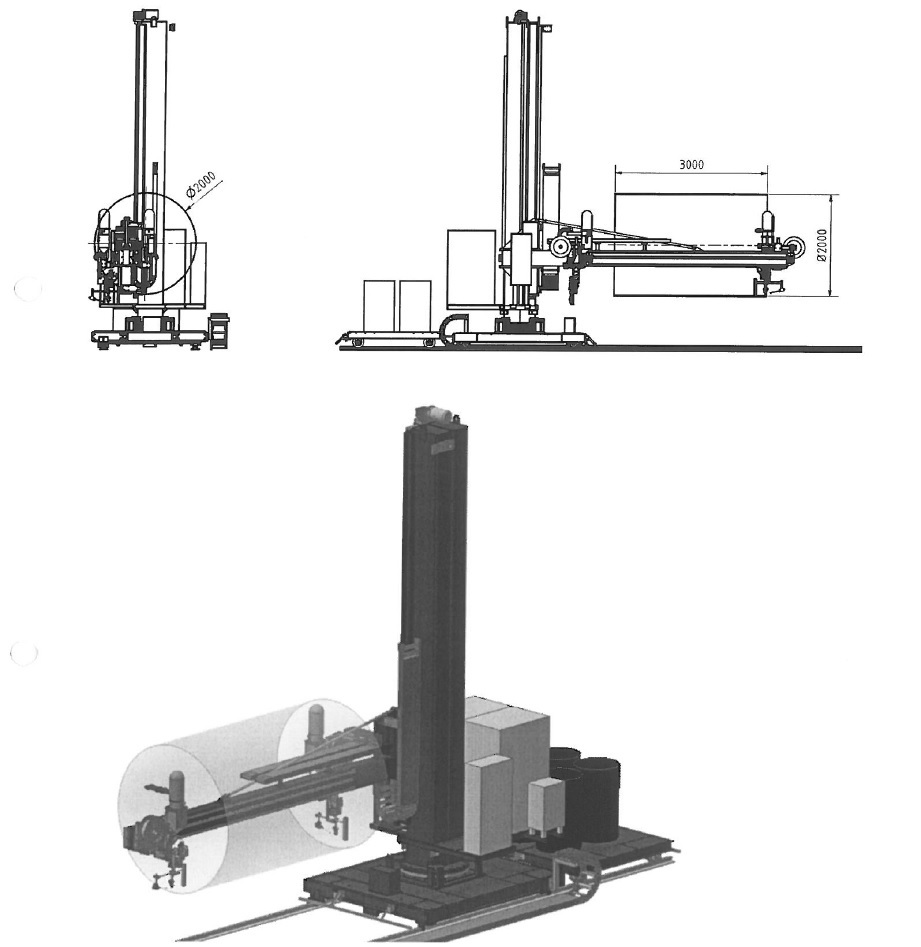

Columna soldadura AIR LIQUIDE CB-MATIC

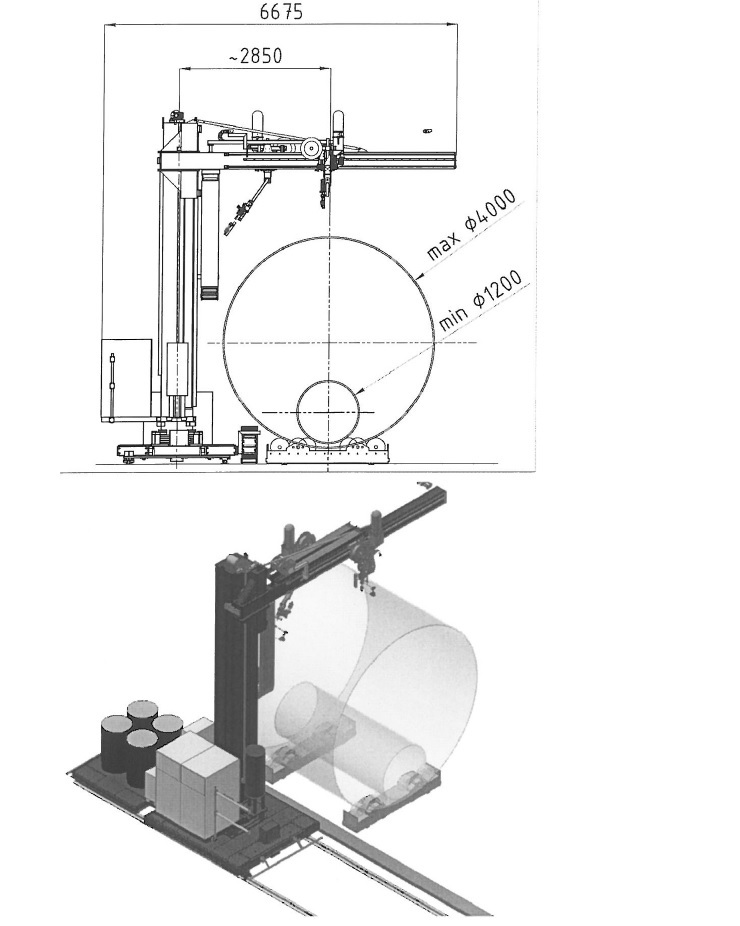

• diámetro máximo del tubo (soldadura externa): 4000 mm
• diámetro mínimo del tubo (soldadura externa): 1200 mm
• diámetro mínimo del tubo (soldadura interna): 2000 mm
• longitud máxima del tubo (soldadura interna): 3000 mm
• dimensiones máximas del perfil doble T con alma horizontal: 3000 x 800 mm

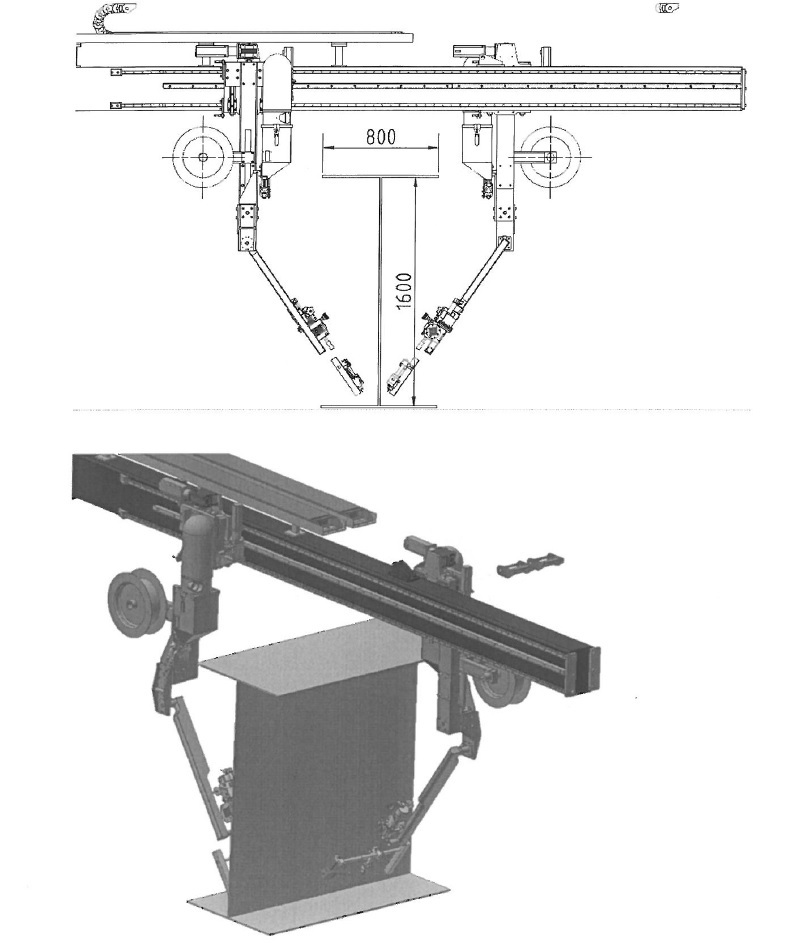

• dimensiones máximas del perfil de doble T con alma vertical: 1600 x 800 mm

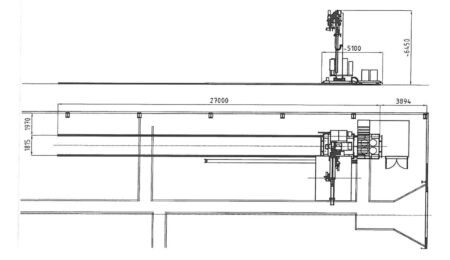

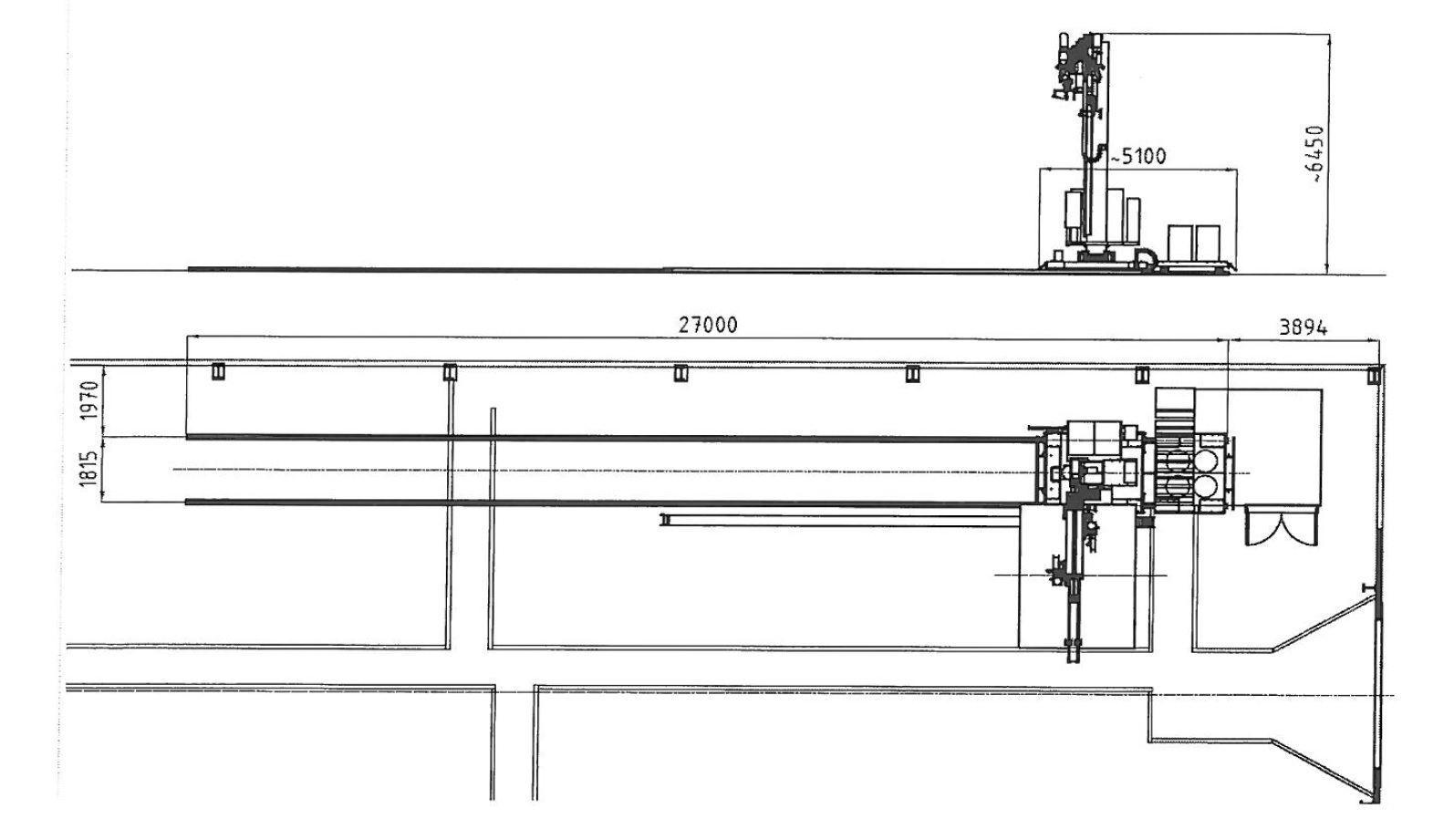

• longitud de vía: 27 m
• potencia: 125 kW
• fuente de alimentación: 3x 400 V; 50 Hz
• dimensiones (L x Al): 6675 x 6450 mm
• peso de la máquina AIR LIQUIDE CB MATIC: 8500 kg

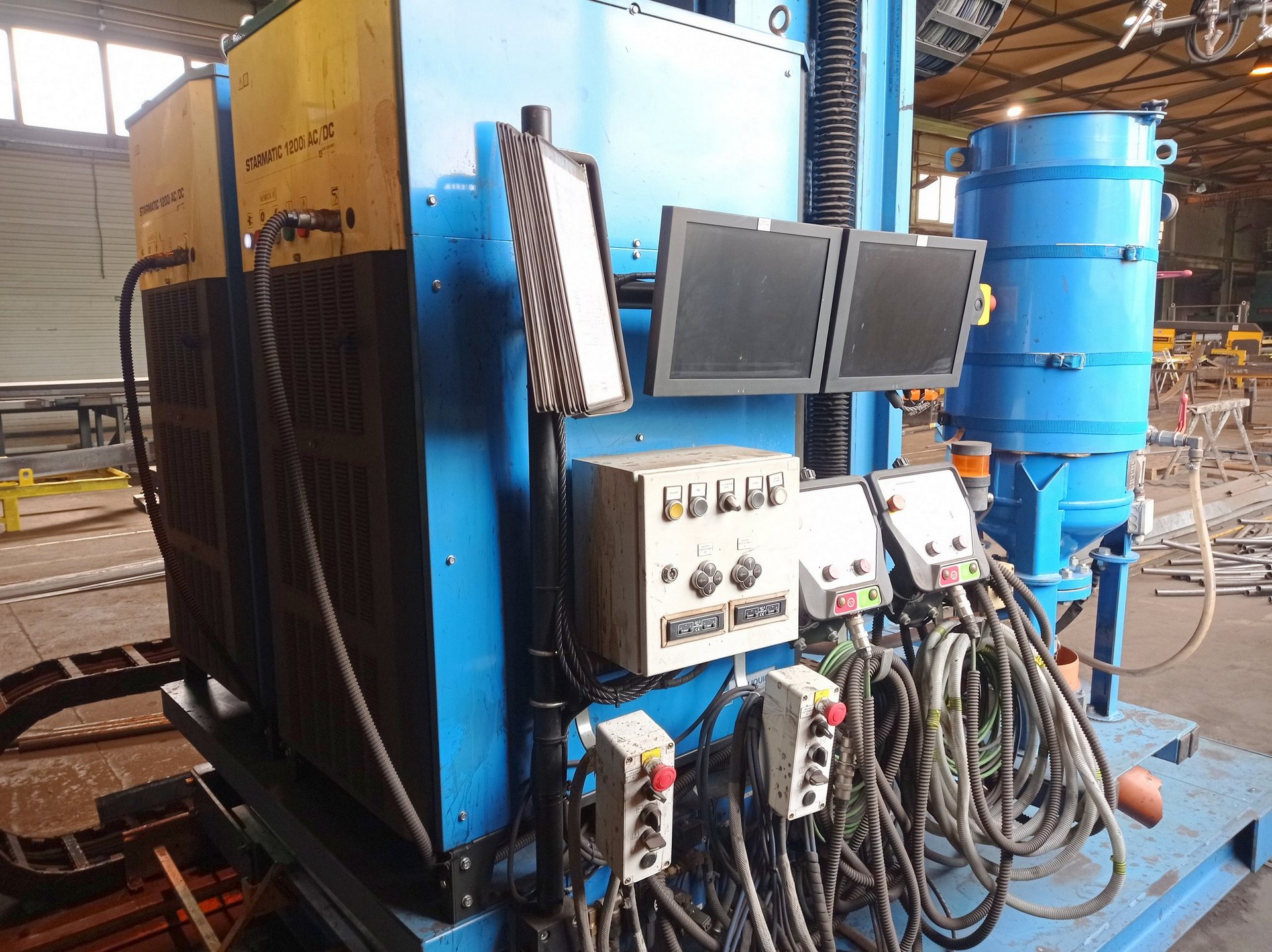

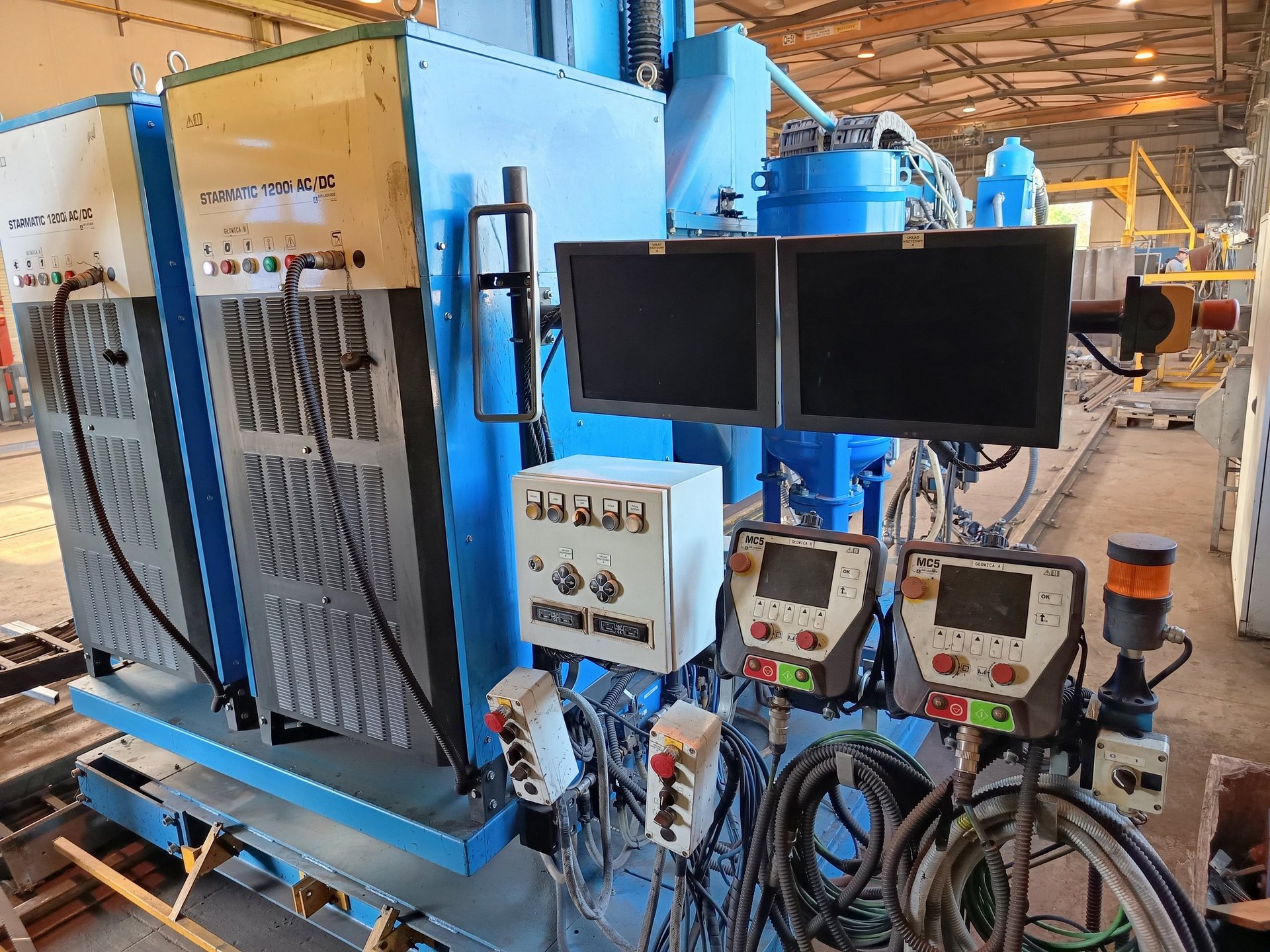

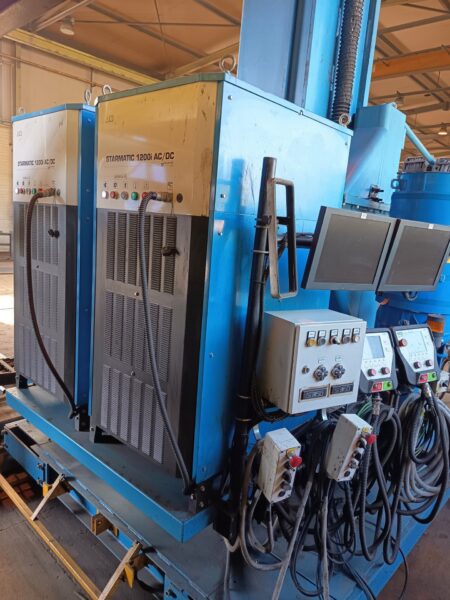

Soldadora inverter STARMATIC 1200i AC/DC

• tensión del circuito principal: 400 V (-15% a +20%)
• frecuencia de la tensión del circuito de alimentación principal: 43-63 Hz
• corriente máxima 40°C (100%): 1200 A/ 44 V
• potencia aparente: 66,6 kVA
• potencia activa: 62 kW
• corriente efectiva del circuito de alimentación principal: 94,3 A
• tensión en vacío: 99 V
• rendimiento a corriente máxima: 85
• factor de potencia a corriente máxima: 0,93
• grado de protección: IP23S
• grado de aislamiento: H
• dimensiones (L x An x Al): 680 x 935 x 1465 mm
• peso neto: 285 kg

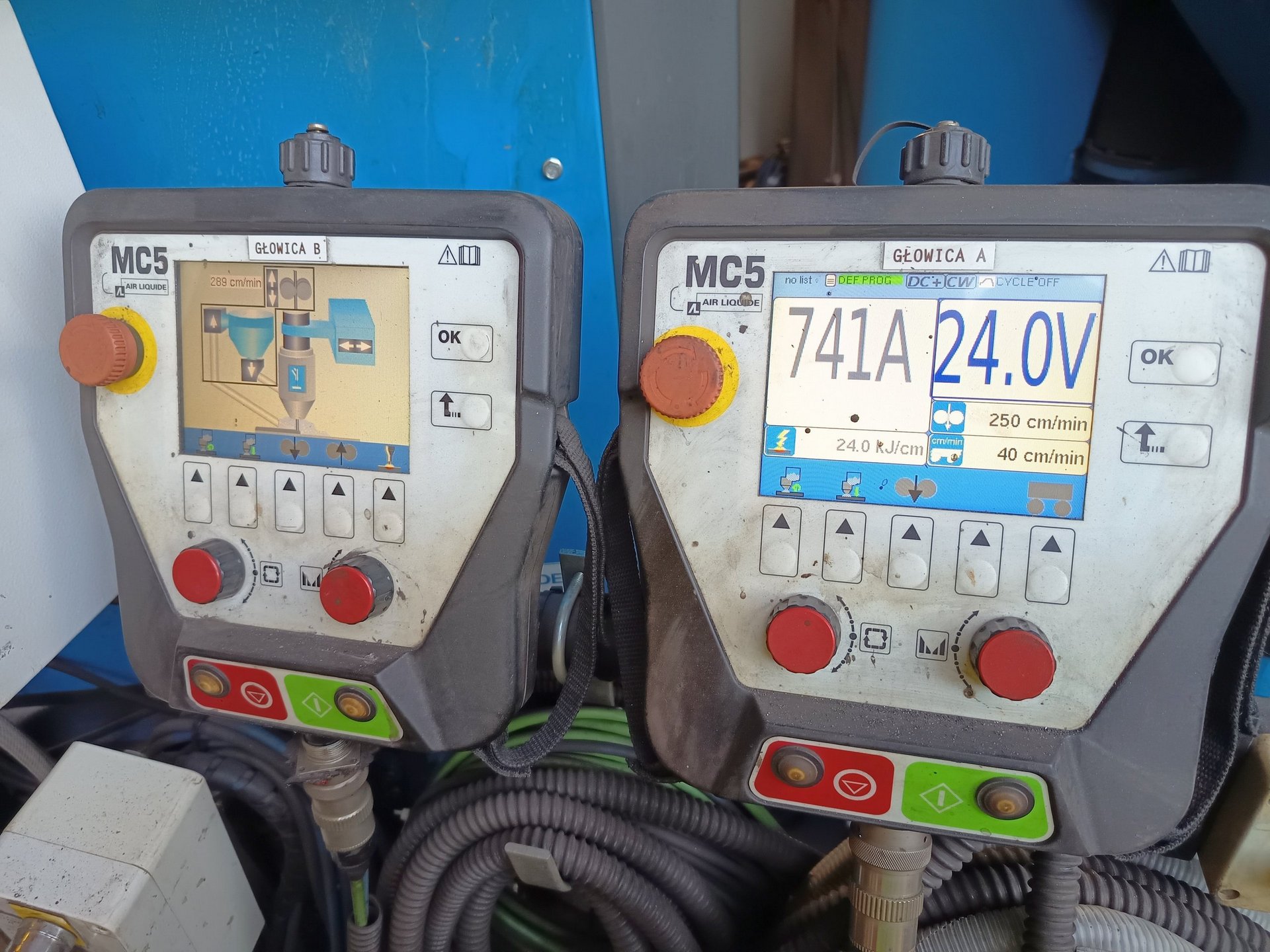

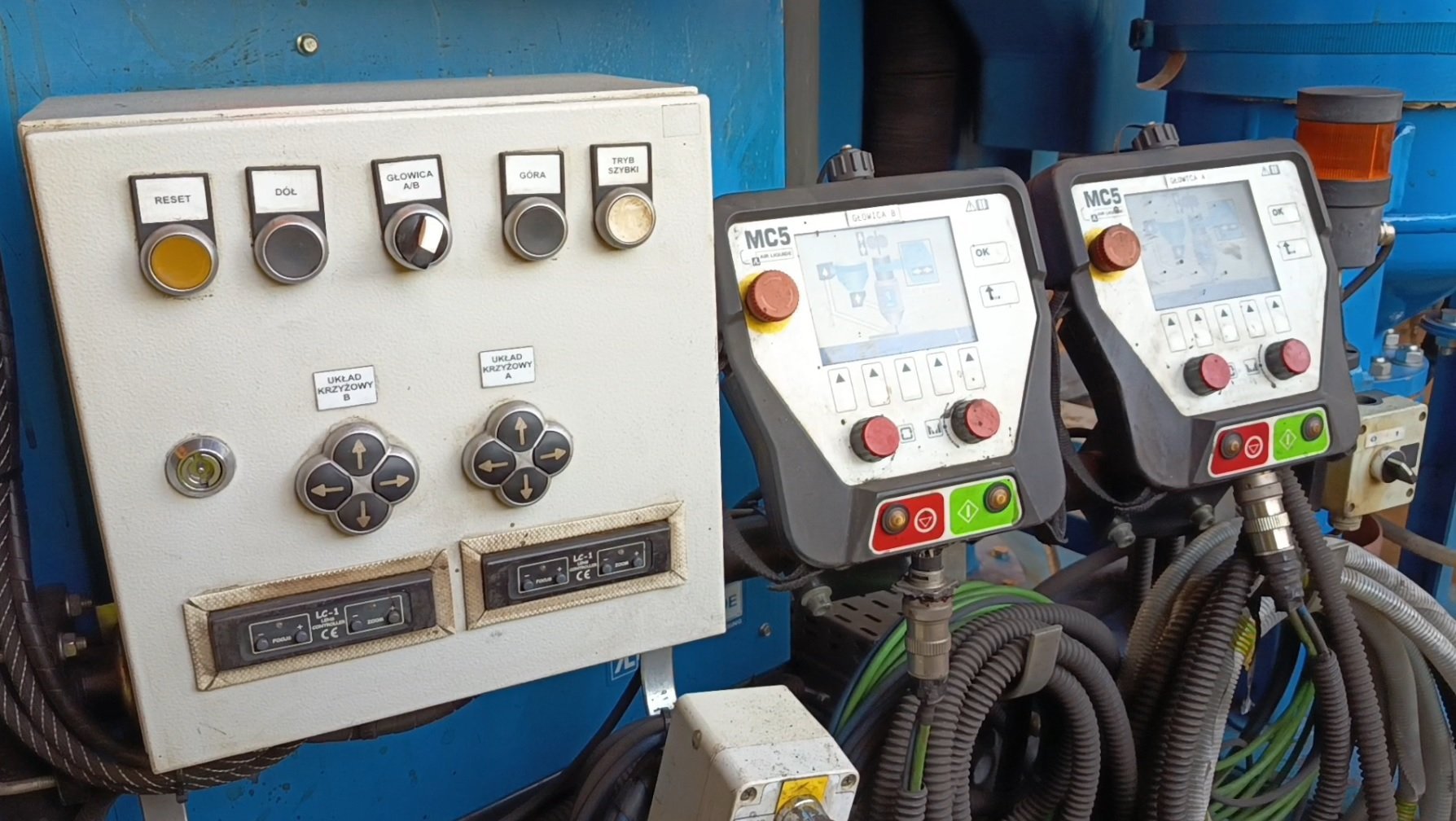

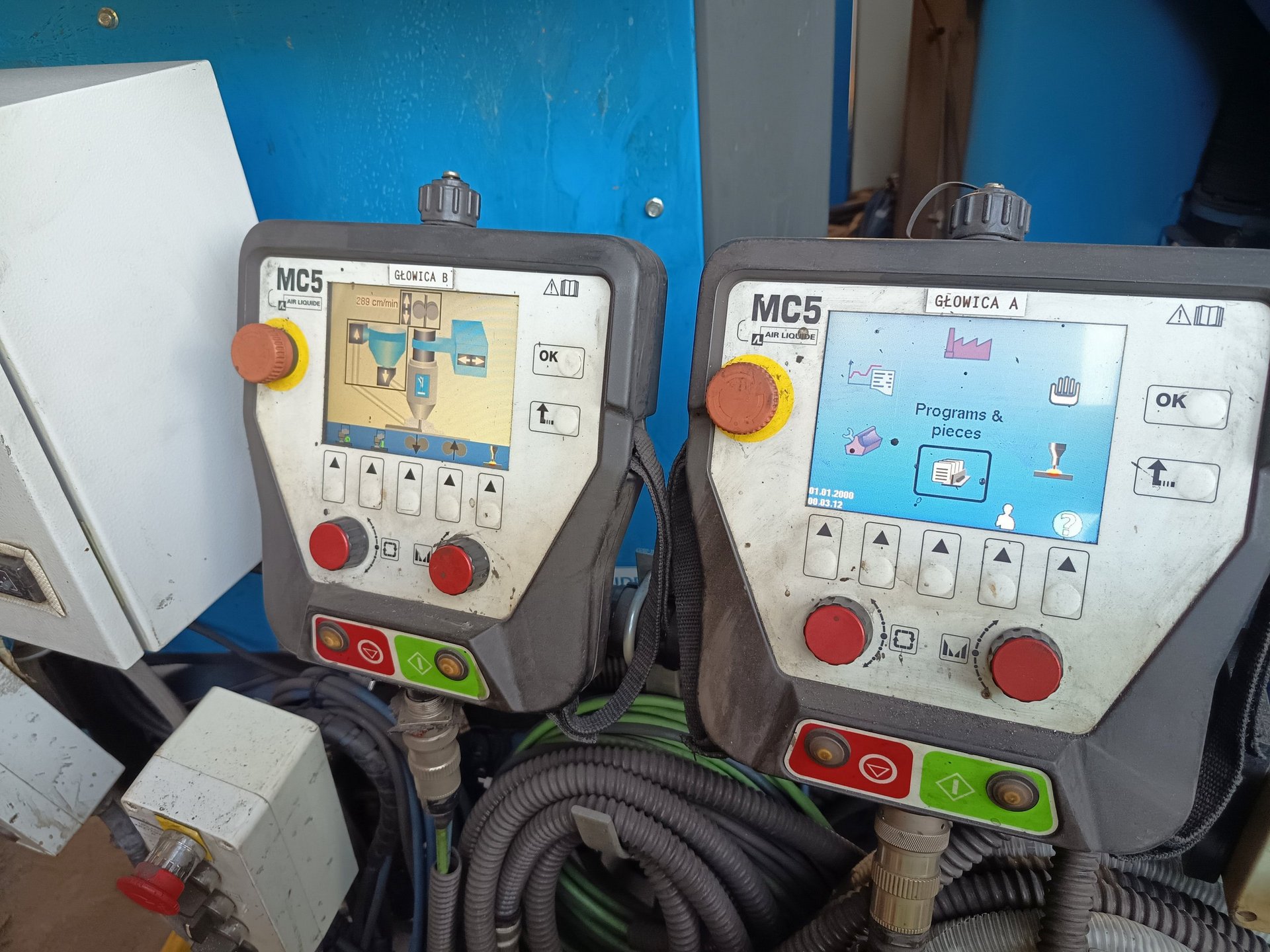

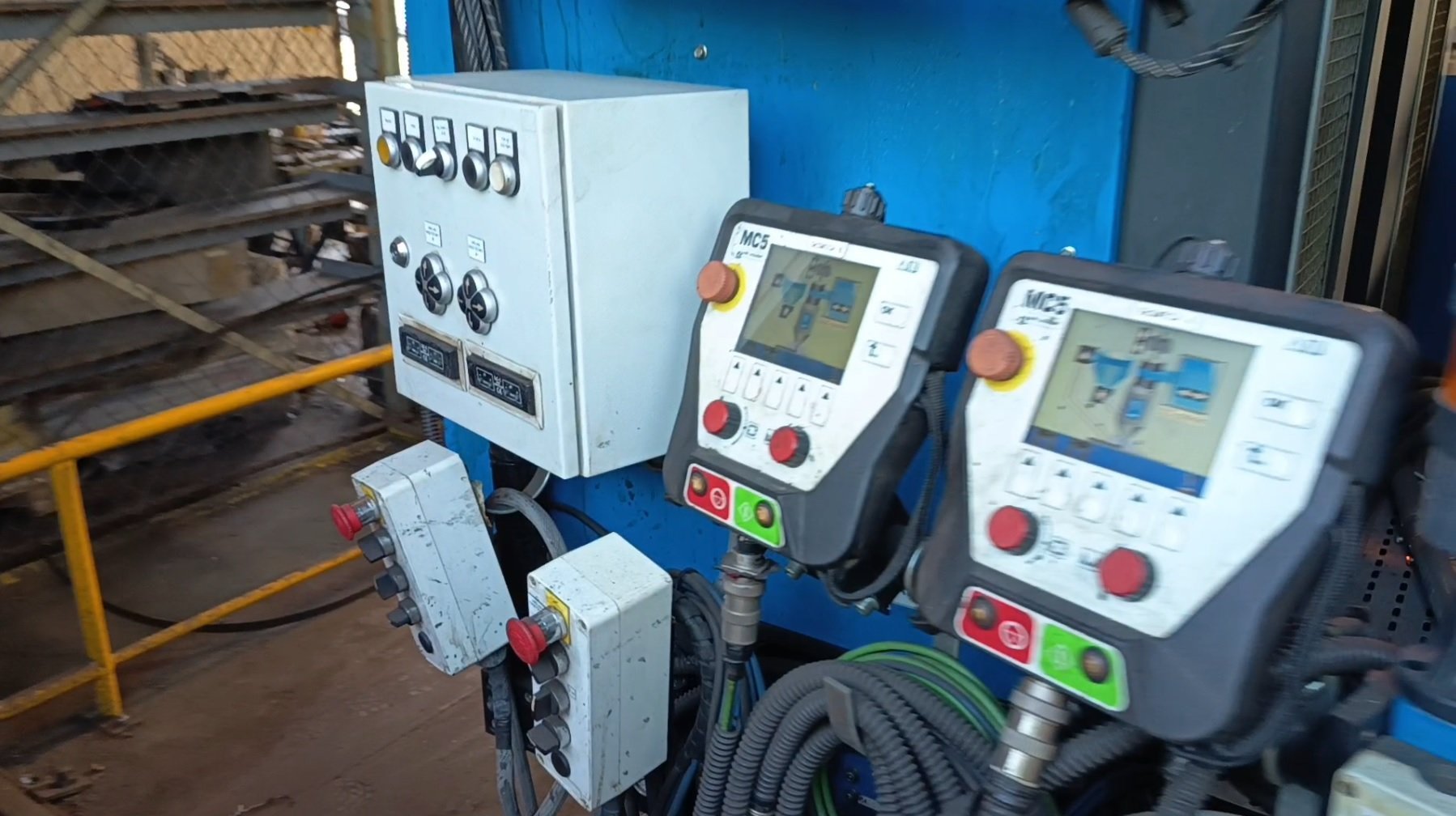

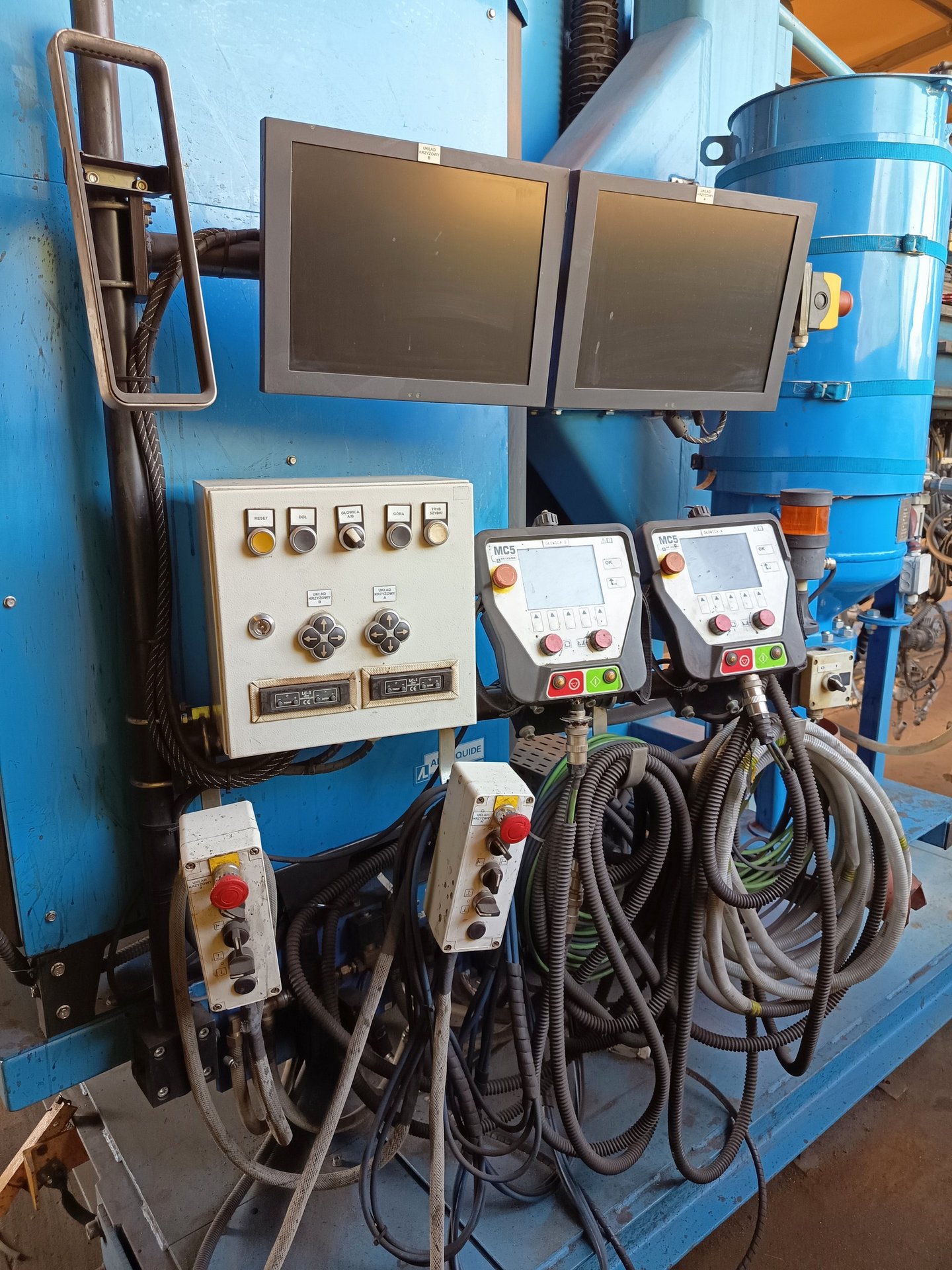

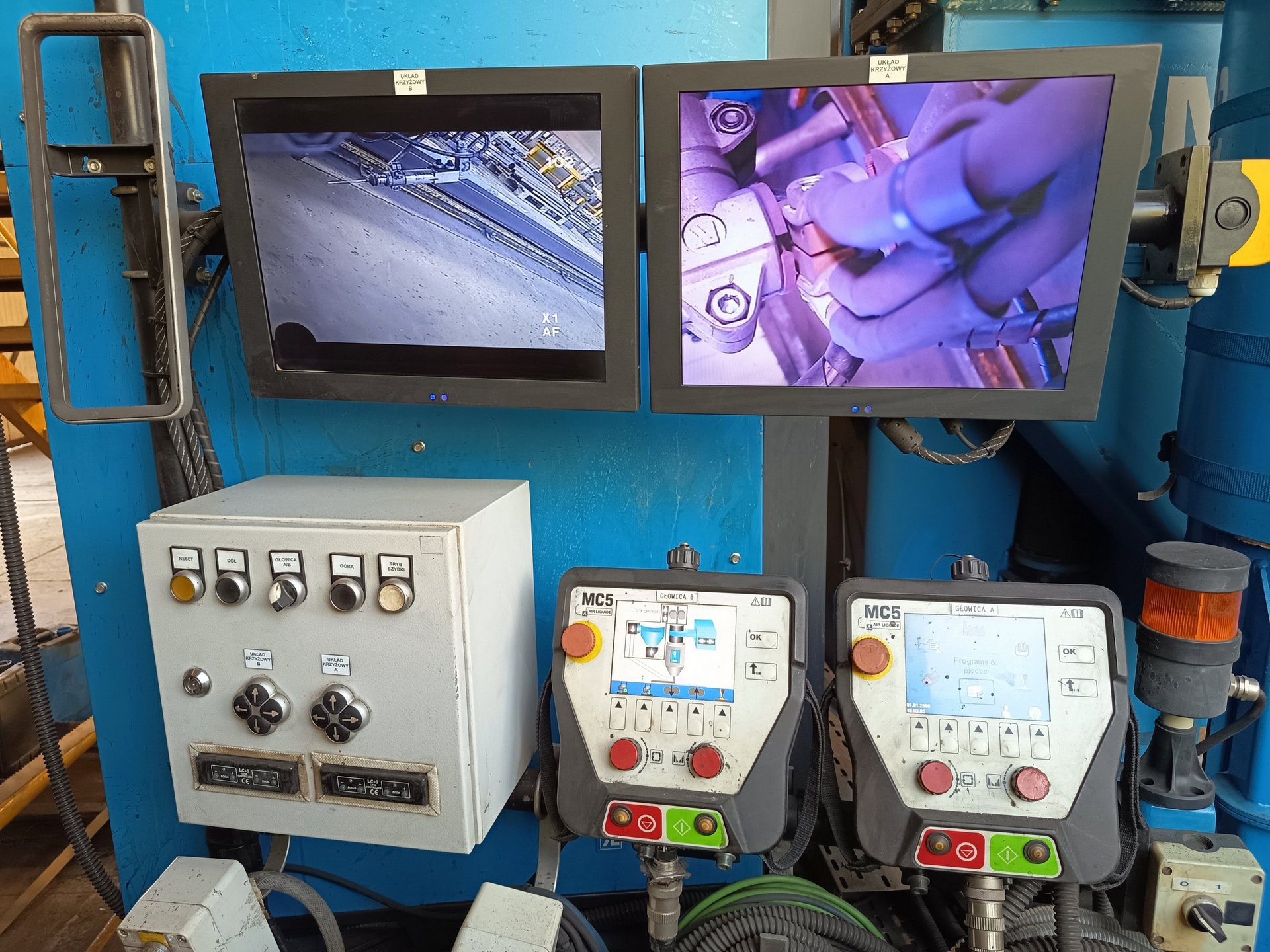

Controlador MC5

• grado de protección: IP23S
• alimentación: 3x 24 V
• dimensiones (L x An x Al): 245 x 70 x 245 mm
• peso: 2,8 kg

Sistema de alimentación y extracción de fundente

• capacidad del depósito: 5,6 l
• consumo de aire (a 7 bar): 16 m3/h
• peso neto: 22 kg

(Los parámetros técnicos indicados pueden diferir ligeramente de la realidad. Se requiere una verificación con las capacidades reales de la máquina ofrecida.)
