Línea de perfilado FRAMECAD F300i

Línea de perfilado FRAMECAD F300i fue construida en 2009 en Nueva Zelanda por Framecad Solutions Ltd. Esta línea de producción compacta y de última generación es la elección perfecta para la producción eficiente de estructuras ligeras de acero. Y es que la FRAMECAD F300i permite conformar con precisión perfiles conformados en frío de tipo C y U de distintas dimensiones (89 mm de serie), que se utilizan, entre otros, en tabiques divisorios y módulos de baño.

El proceso de mecanizado es totalmente automático. El fleje, de un grosor máximo de 1,2 mm, se desenrolla de la bobina hacia la zona de trabajo con un sistema especial de rodillos de conformado. Cada perfil se forma, corta, perfora y marca con precisión, dejándolos listos para su instalación directa con tornillos.

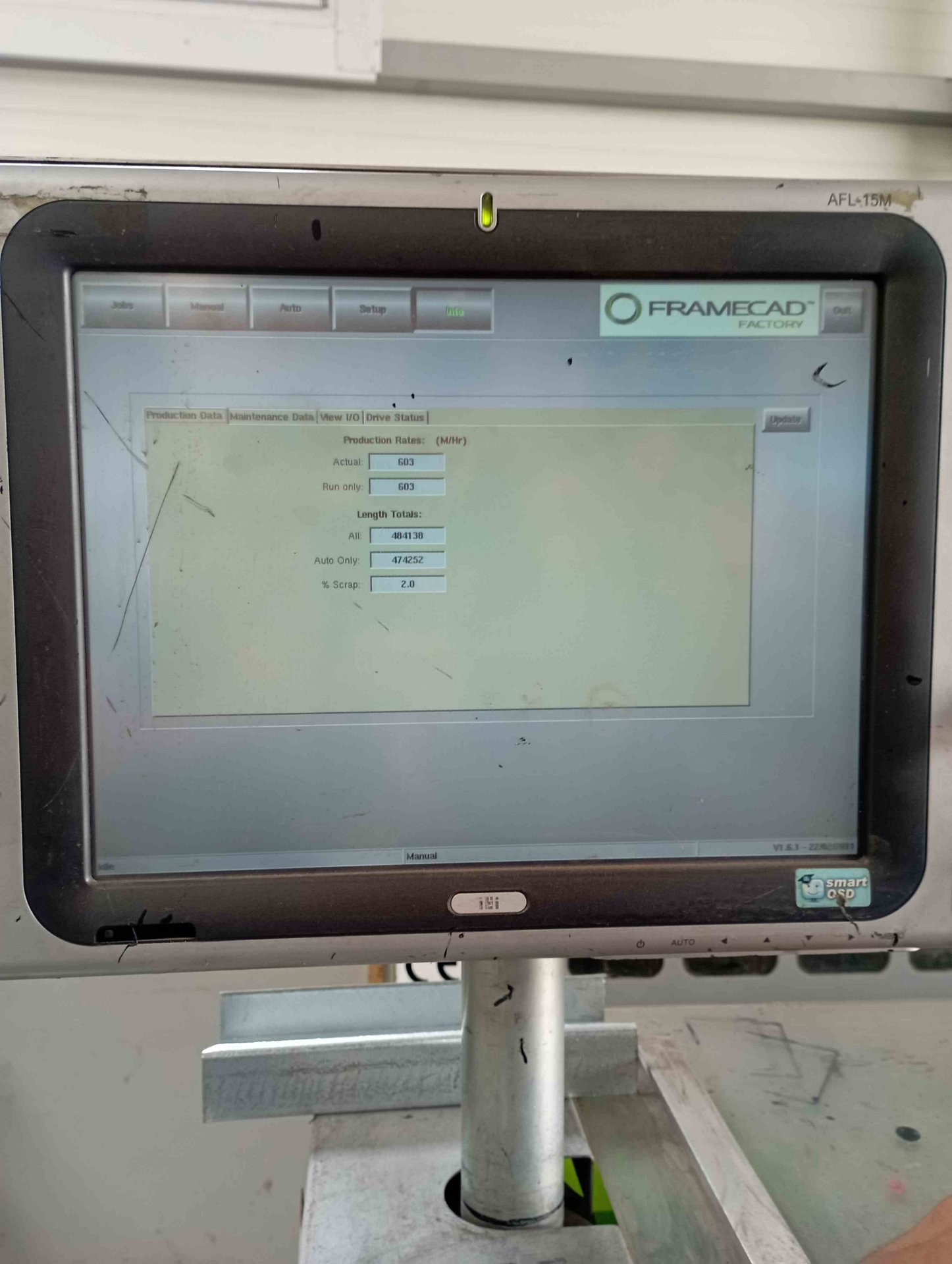

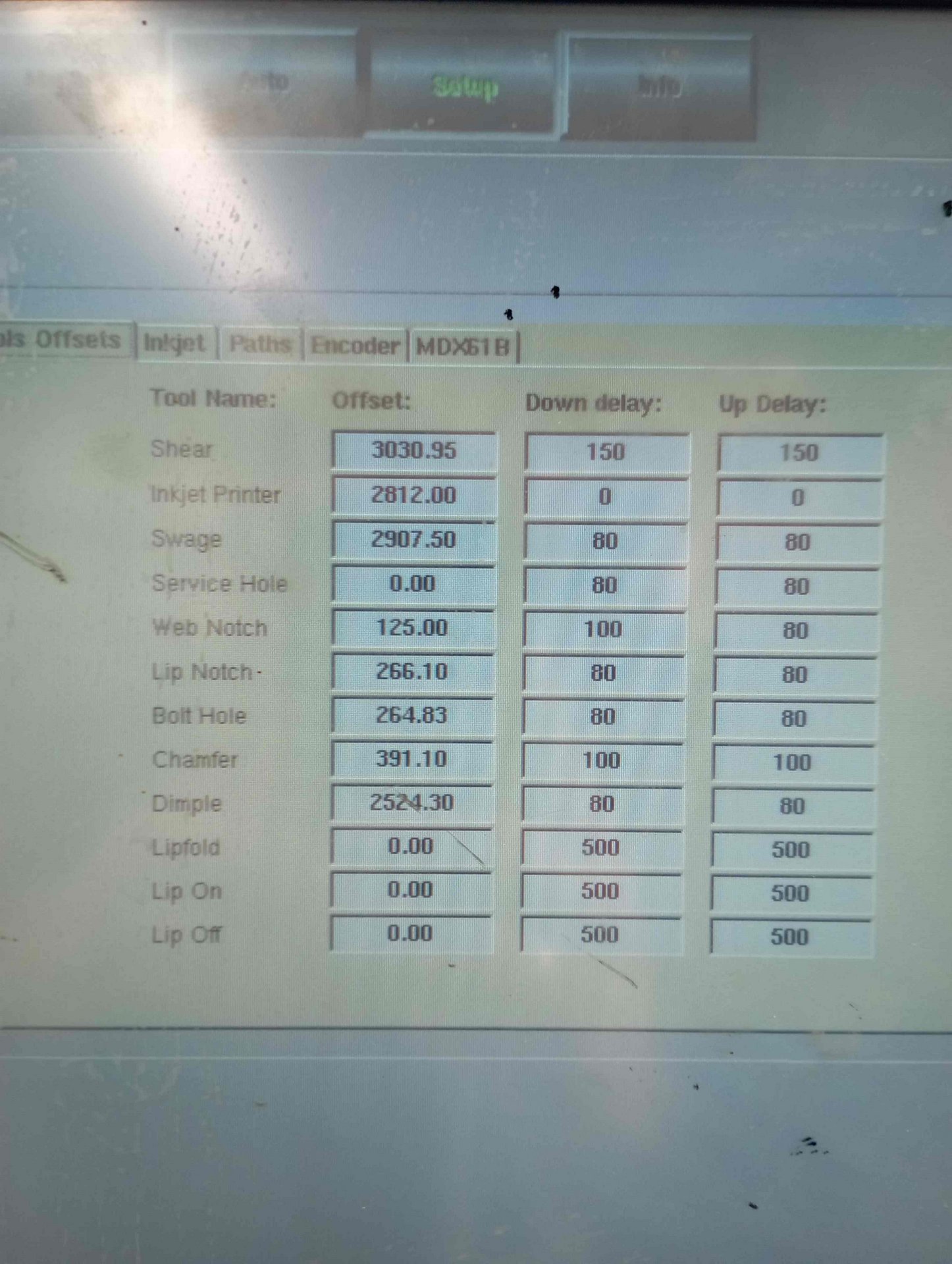

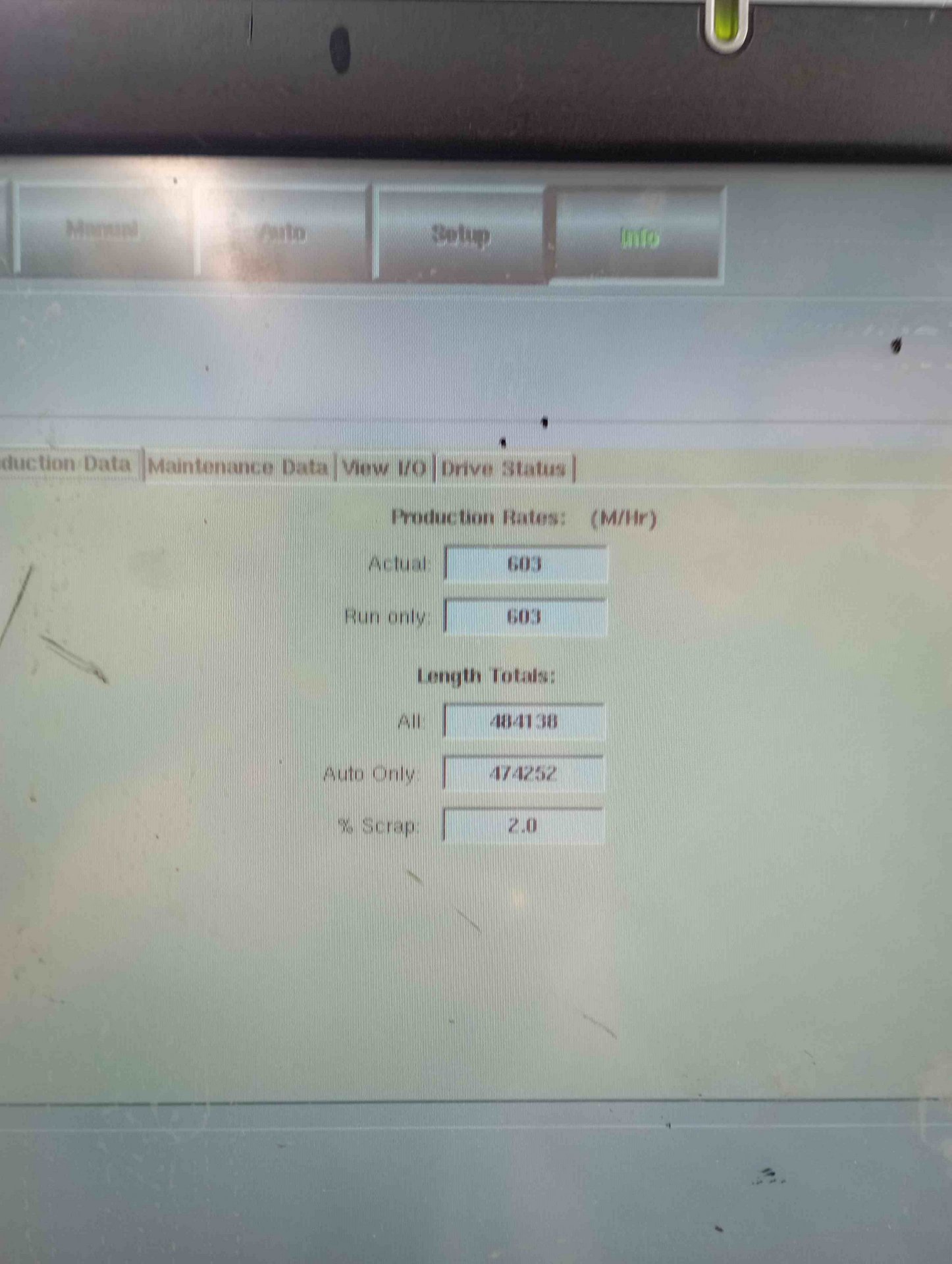

La perfiladora FRAMECAD F300i se controla mediante un panel táctil con una interfaz intuitiva. La plena integración del software de diseño avanzado con el controlador la convierte en uno de los sistemas de construcción más inteligentes del mercado. El software FRAMECAD Factory es totalmente conectable en red, lo que permite el diagnóstico remoto de la máquina y maximiza la productividad.

La máquina perfiladora FRAMECAD F300i utiliza el equipo de fabricación FrameMaster, que amplía las capacidades de mecanizado de la máquina. Ofrece las siguientes ventajas
1. orificios de fijación preperforados – garantiza un montaje rápido, sencillo y preciso, al tiempo que minimiza los costes de mano de obra
2. orificios de fijación con hoyuelos – garantiza que los tornillos queden al ras de la superficie de los espárragos, y los hoyuelos ayudan a eliminar la necesidad de mesas de montaje con plantilla
3. extremos estampados – garantizan que los espárragos se asienten con precisión en el carril, logrando una transferencia de carga completa en edificios de varios niveles y estructuras modulares para proporcionar resistencia y fiabilidad
4. labios dentados – garantizan que los espárragos encajen fácilmente en el carril
5. orificios de alma perforados – garantizan que los pernos pasen a través del bloqueo horizontal
6. orificios de servicio perforados – permiten la preparación para la instalación de sistemas eléctricos y de fontanería
7. orificios para pernos perforados – garantizan una rápida instalación de los pernos de sujeción.
8. corte de chaflán final – garantiza un montaje más rápido y una mayor calidad de las cerchas y viguetas

Especificaciones técnicas de la perfiladora FRAMECAD F300i

• controlador basado en el sistema operativo Linux
• software: FRAMECAD Factory
• tipo de perfil: C, U
• tamaño del perfil: 63-152 mm
• número de rodillos: 11
• número de punzones: 6
• espesor máximo de la banda: 1,2 mm
• espesor mínimo de la banda: 0,55 mm
• velocidad de trabajo: hasta 1750 m/h
• rendimiento de producción típico (según el tipo de producción): 300-700 m/h
• precisión de la longitud de la pieza y del perforado: ± 0,5 mm
• desenrollador de chapa
• capacidad del desenrollador de chapa: 3000 kg
• diámetro máximo de la bobina en el desenrollador: 1500 mm
• potencia del accionamiento principal: 5,5 kW
• potencia del sistema hidráulico: 3 kW
• capacidad del depósito de aceite hidráulico: 60 l
• temperatura ambiente: 10-28°C
• alimentación eléctrica: 3x 380-480 V
• dimensiones (L x An x Al): 3430 x 800 x 1270 mm
• peso de la máquina FRAMECAD FrameMaster F300i: aprox. 1500 kg

(Los parámetros técnicos indicados se han obtenido de la página web del fabricante de la máquina. No se puede garantizar su exactitud, por lo que pueden diferir ligeramente de la realidad.)
