Línea de perfilado FRAMECAD TF550

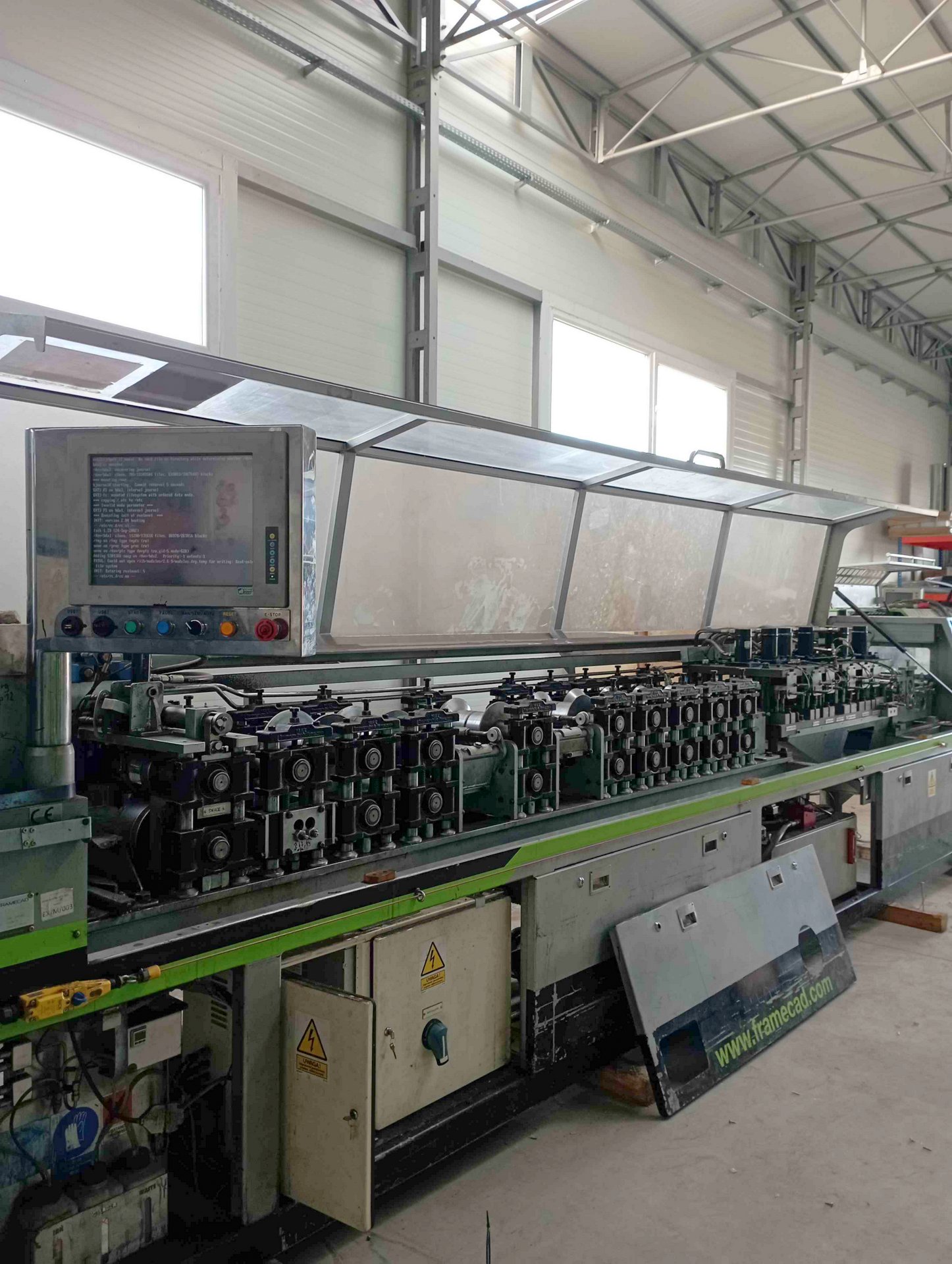

Línea de perfilado FRAMECAD TF550 fue construida en 2009 en Nueva Zelanda por Framecad Solutions Ltd. Esta moderna y compacta línea de producción de la serie TF (Truss and Frame) es una opción excelente para la producción en serie de soluciones fabricadas para edificios residenciales y comerciales. Esto se debe a que la FRAMECAD TF550 permite la producción de perfiles conformados en frío de tipo C y U en varios tamaños (150 mm como estándar), utilizados como vigas, cerchas y estructuras de acero en una amplia gama de proyectos de construcción.

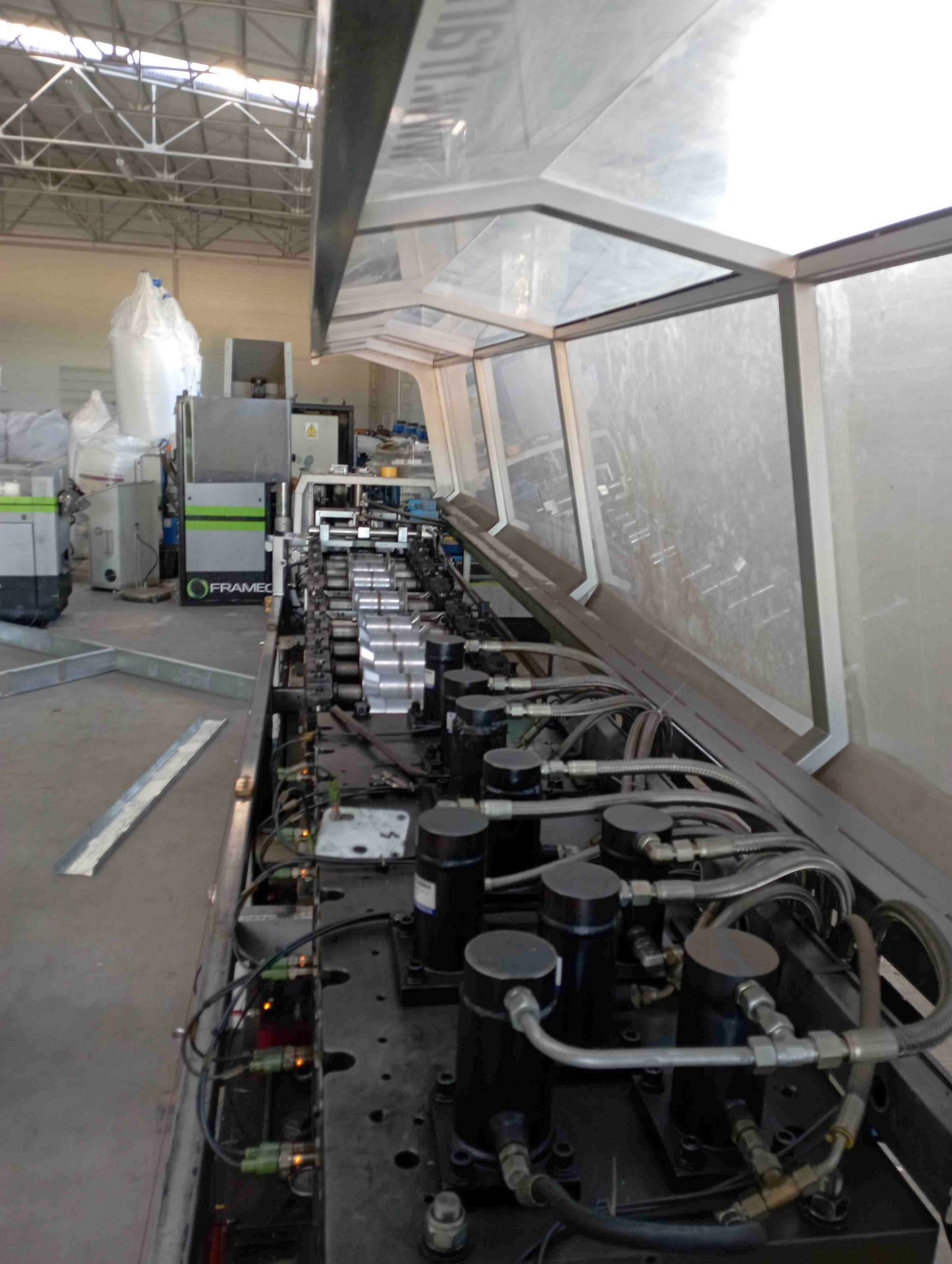

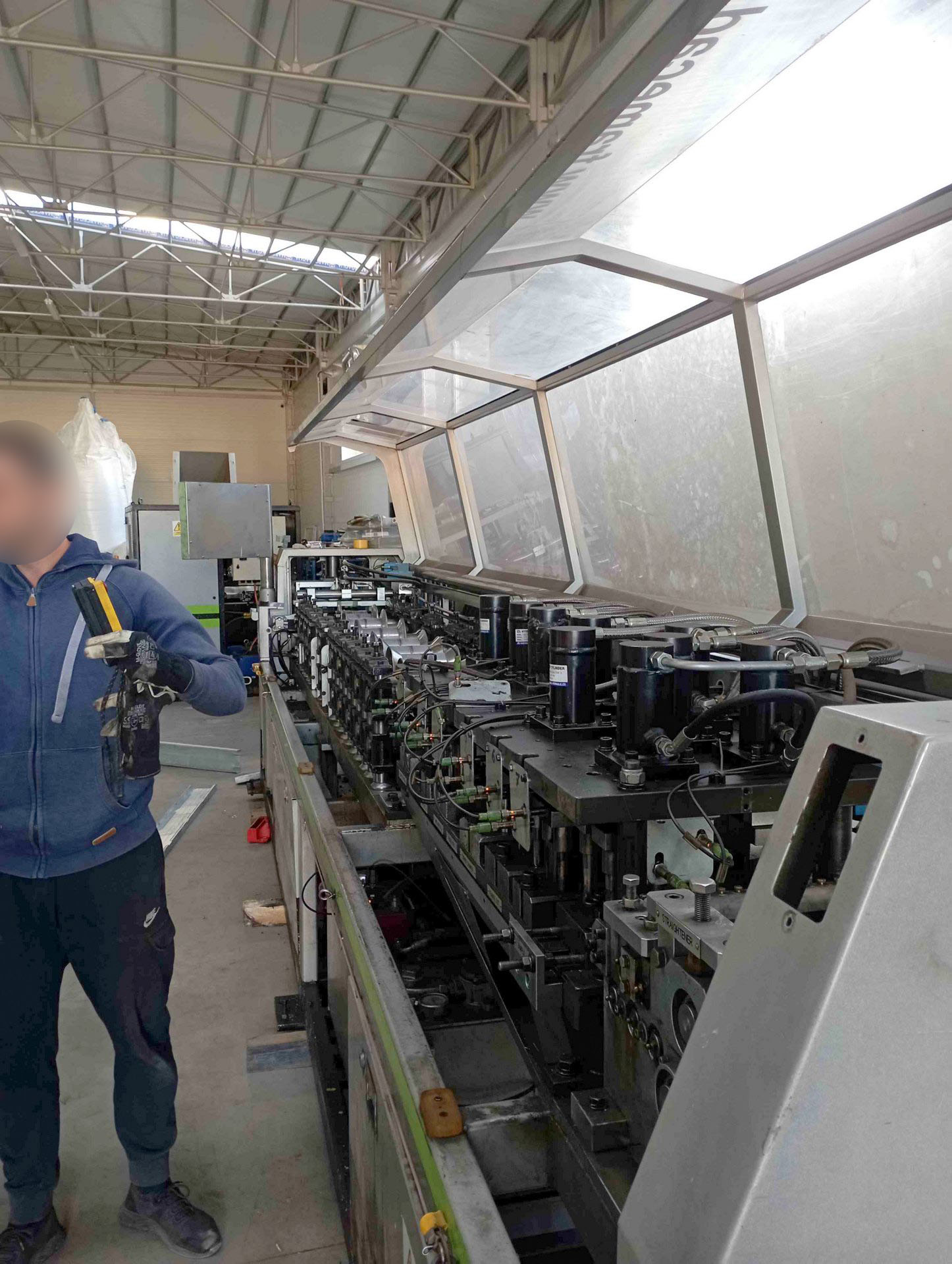

Todo el ciclo de producción es totalmente automático. El fleje, con un grosor máximo de 1,6 mm, se desenrolla de la bobina hacia la zona de trabajo, donde se mecaniza mediante un sistema especial de perfilado. Los perfiles se conforman con precisión, se cortan, se perforan, se les hacen hoyuelos y se marcan, dejándolos listos para un sencillo montaje con tornillos.

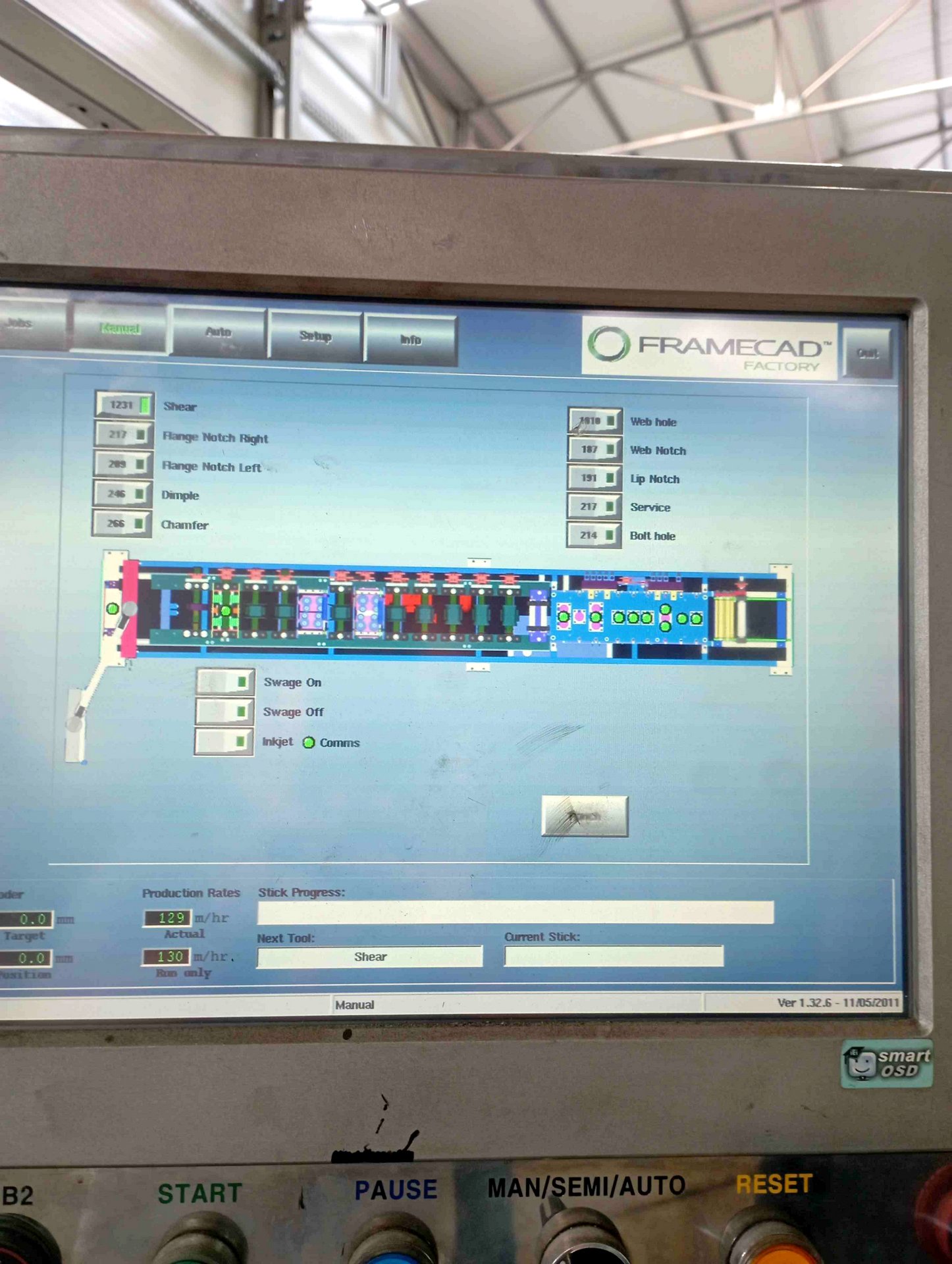

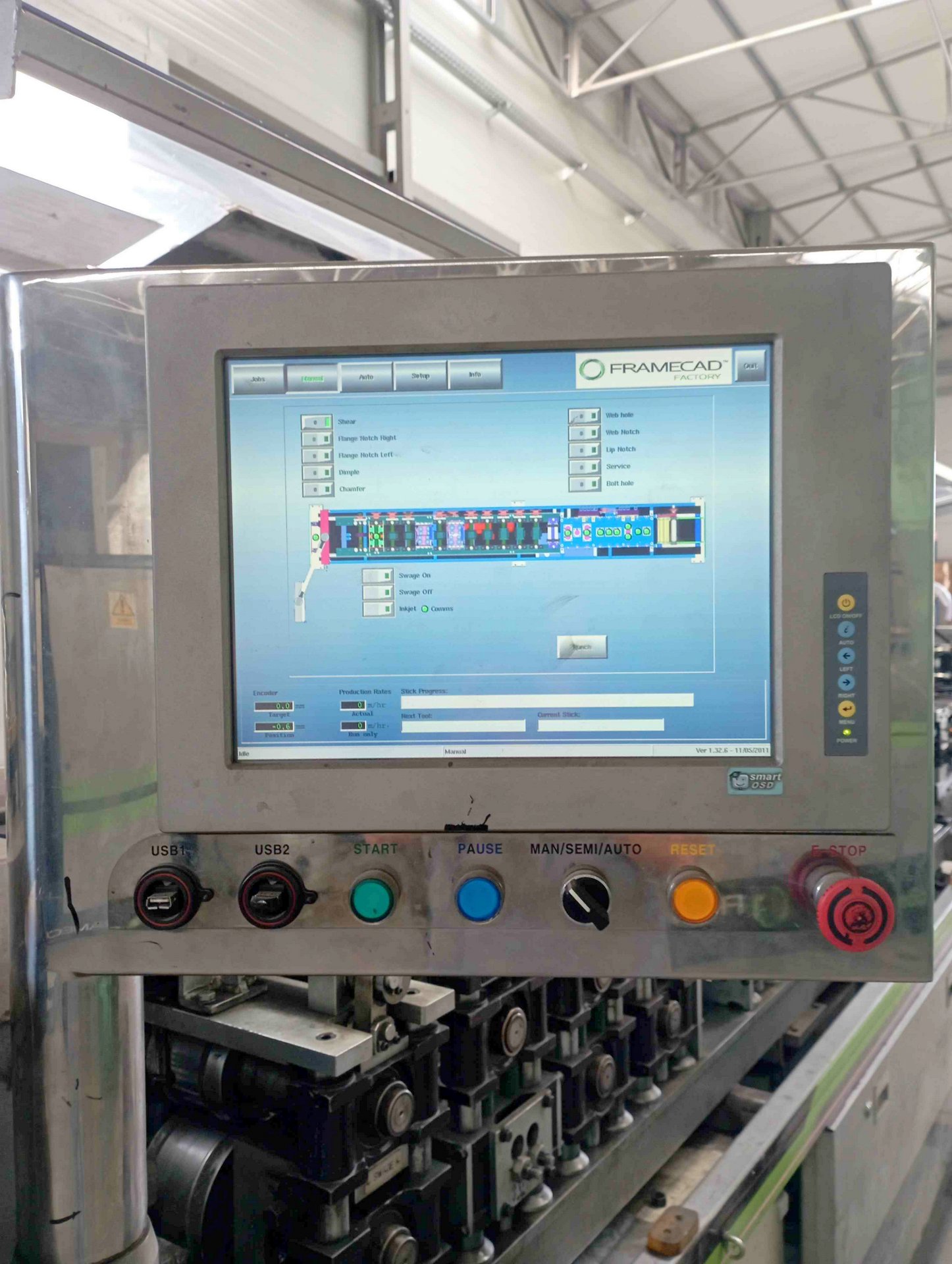

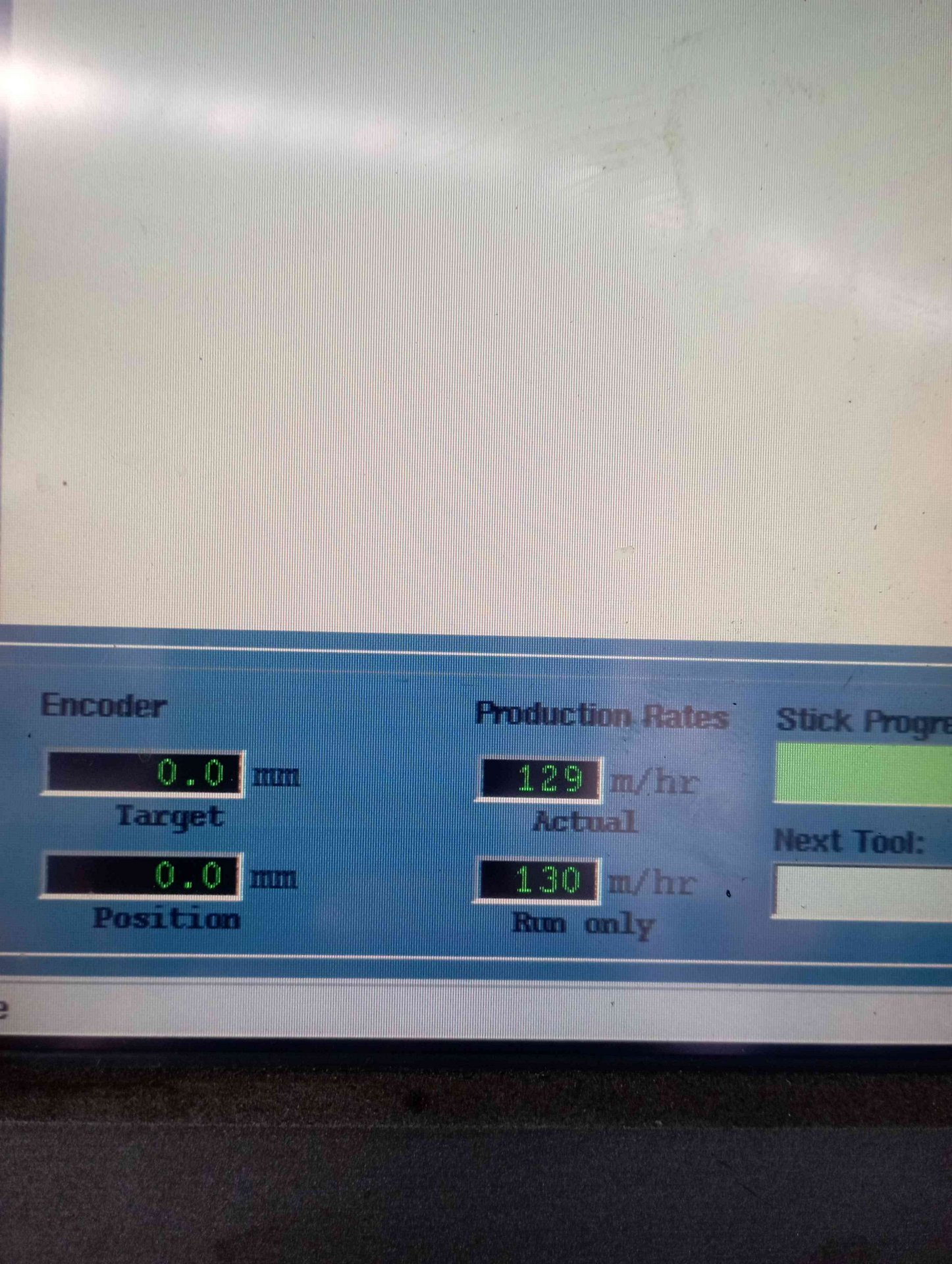

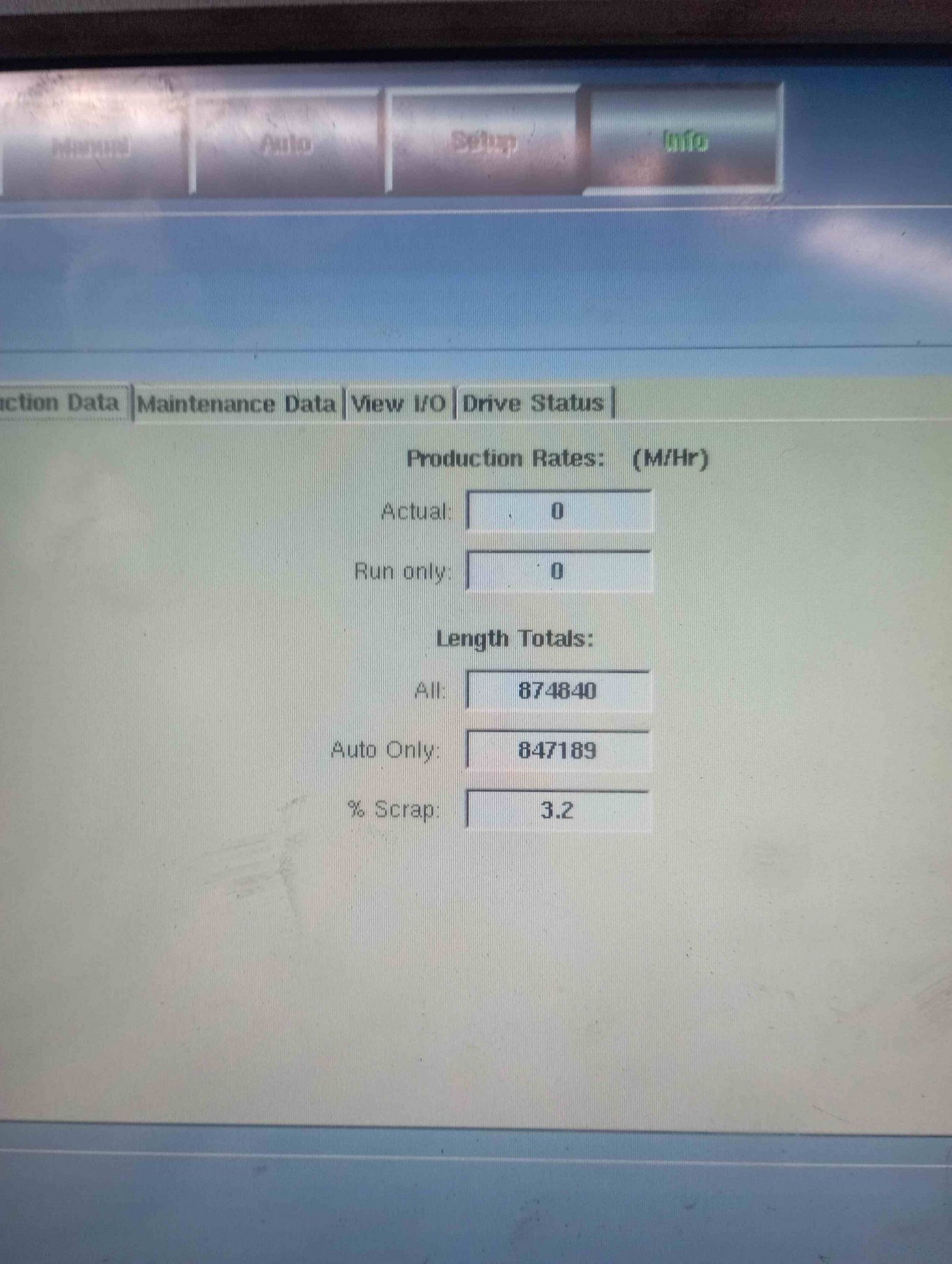

La máquina se maneja mediante un panel de pantalla táctil con una interfaz intuitiva que simplifica considerablemente el trabajo diario del operario. Gracias a la plena integración del software de diseño avanzado con el controlador, la línea de perfilado FRAMECAD es uno de los sistemas de construcción más inteligentes del mercado. El software FRAMECAD Factory instalado es totalmente conectable en red, lo que maximiza la productividad y permite el diagnóstico a distancia.

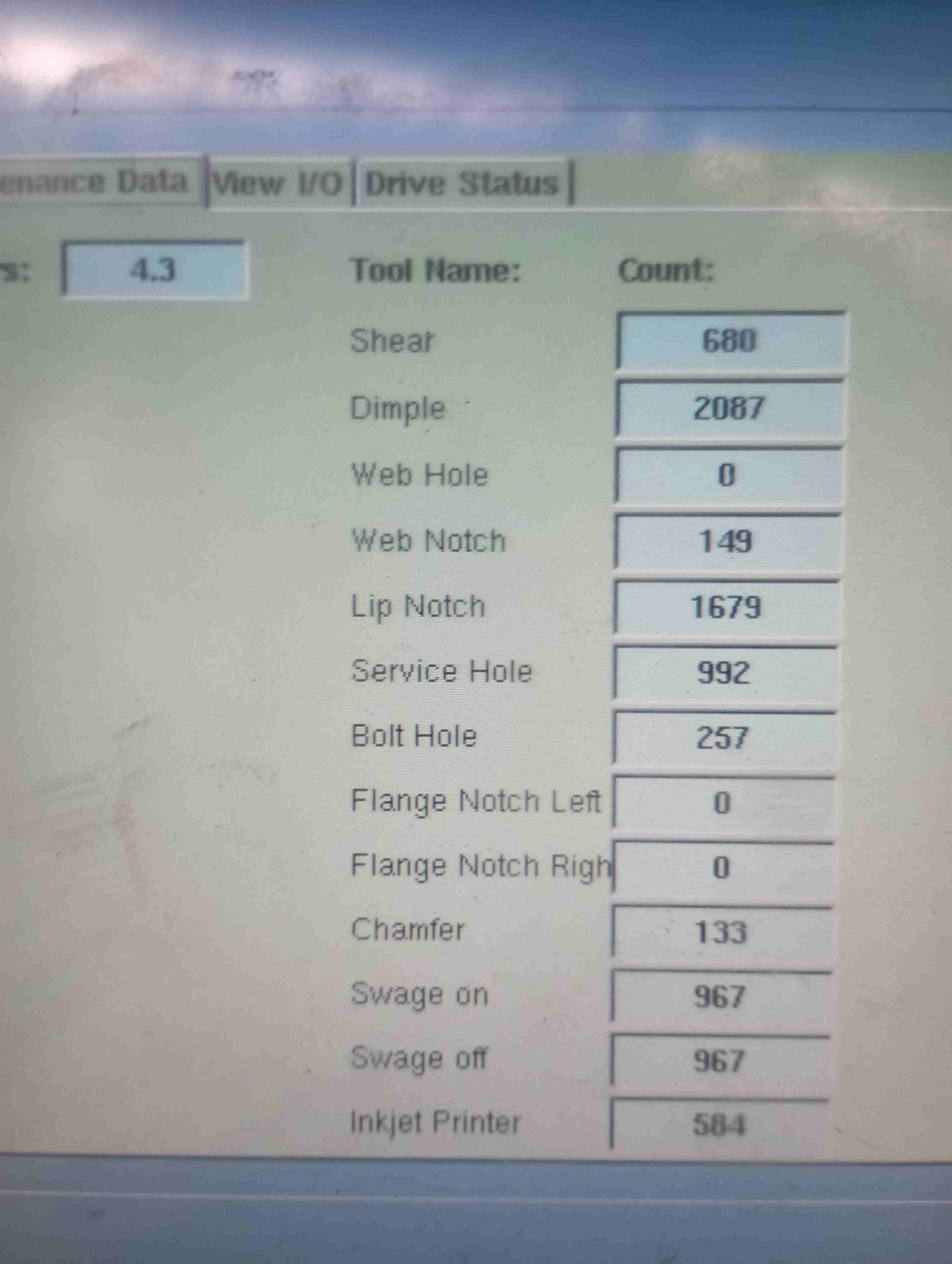

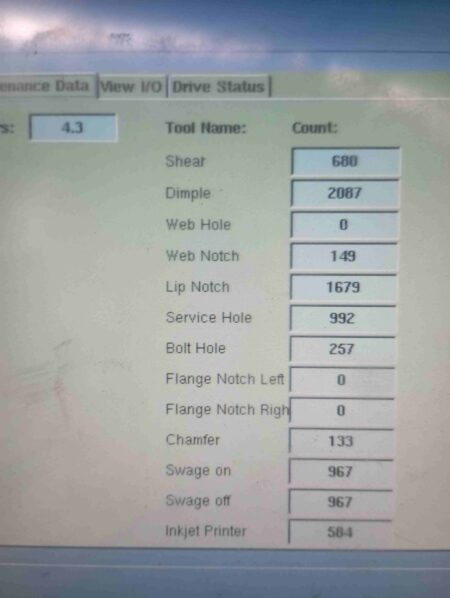

La perfiladora FRAMECAD TF 550 utiliza el equipo de fabricación FrameMaster, que amplía las capacidades de mecanizado de la máquina. Ofrece las siguientes ventajas
1. herramientas especiales para cerchas – permite fabricar cerchas de tejado y de suelo más resistentes, además de acelerar el montaje y reducir el uso de material
2. orificios de fijación preperforados – garantizan un montaje rápido, sencillo y preciso, a la vez que minimizan los costes de mano de obra
3. orificios de fijación con hoyuelos – garantiza que los tornillos queden al ras de la superficie de los montantes, y los hoyuelos ayudan a eliminar la necesidad de mesas de montaje con plantillas
4. extremos estampados – garantiza que los espárragos se asienten con precisión en la pista, logrando una transferencia de carga completa en edificios de varios niveles y estructuras modulares para proporcionar resistencia y fiabilidad
5. labios dentados – garantizan que los espárragos encajen fácilmente en el carril
6. orificios de alma perforados – garantizan que los pernos pasen a través del bloqueo horizontal
7. orificios de servicio perforados – permiten la preparación para el montaje de instalaciones eléctricas y de fontanería
8. marcado individual – asegura un montaje claro y conciso de acuerdo con las marcas

Especificaciones técnicas de la máquina perfiladora FRAMECAD TF550

• controlador basado en el sistema operativo Linux
• software: FRAMECAD Factory
• tipo de perfil: C, U
• tamaño del perfil: 75-150 mm
• espesor máximo de la banda: 1,6 mm
• espesor mínimo de la banda: 0,8 mm
• número de rodillos: 14
• número de punzones: 9
• velocidad máxima de trabajo: hasta 1750 m/h
• rendimiento de producción típico (según el tipo de producción): 350-850 m/h
• precisión de la longitud de la pieza y del perforado: ± 0,5 mm
• desenrollador de chapa
• capacidad del desenrollador de chapa: 3000 kg
• diámetro máximo de la bobina en el desenrollador: 1200 mm
• impresora
• acumulador hidráulico
• refrigeración hidráulica
• potencia motriz principal: 11 kW
• potencia hidráulica: 5,5 kW
• capacidad del depósito de aceite hidráulico: 120 l
• temperatura ambiente: 0-40°C
• alimentación eléctrica: 3x 400 VAC; 50/60 Hz
• dimensiones (L x An x Al): 5800 x 1100 x 1400 mm
• peso de la máquina FRAMECAD FrameMaster TF550: aprox. 4200 kg

(Los parámetros técnicos indicados se han obtenido de la página web del fabricante de la máquina. No se puede garantizar su exactitud, por lo que pueden diferir ligeramente de la realidad.)
