Robot de soldadura FANUC M-710iC/50

Robot de soldadura FANUC M-710iC/50 se utiliza para realizar el proceso de soldadura por tampón, que consiste en recubrir la superficie de las piezas fundidas con una capa de polvo, con el fin de completar los defectos de la pieza o darle nuevas características.

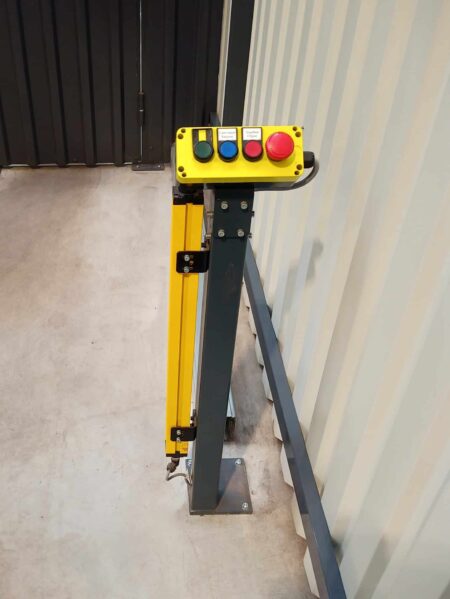

La celda robotizada de soldadura incluye
– robot FANUC M-710iC/50

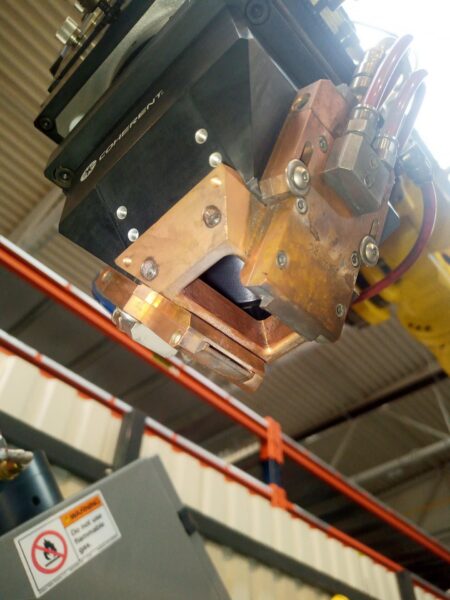

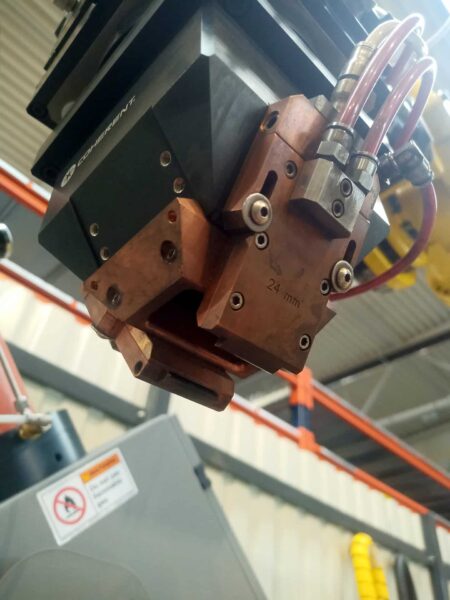

– cabezal láser COHERENT HighLight D-Series 10kW
– controlador del cabezal láser COHERENT HightLight 10000D
– unidad de alimentación de polvo THERMACH INC. AT-1200 POWDER FEEDER
– enfriador RIEDEL PC 321.2H6LE.I
– mesa giratoria, compuesta por mesa giratoria TAKOMAT RT400 y motores FANUC

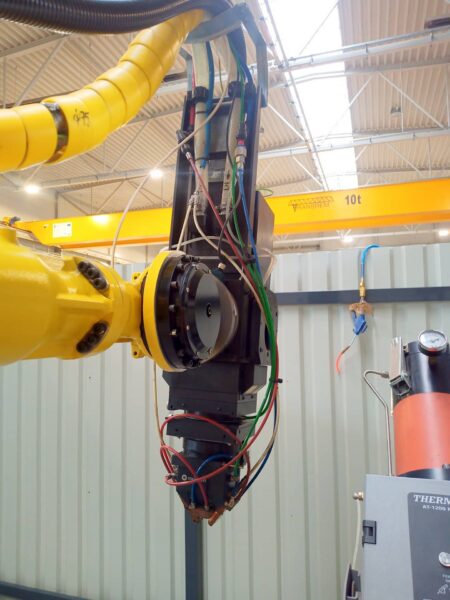

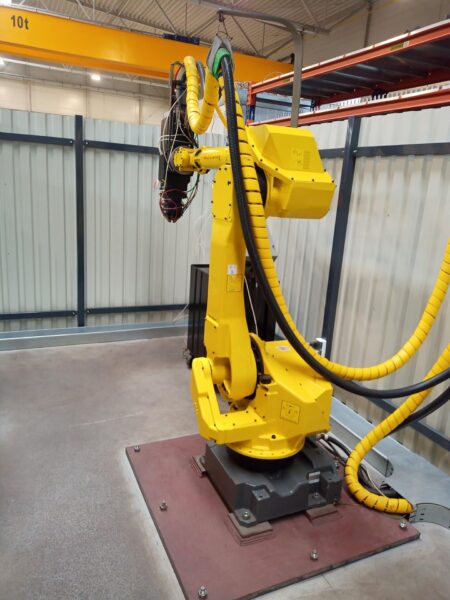

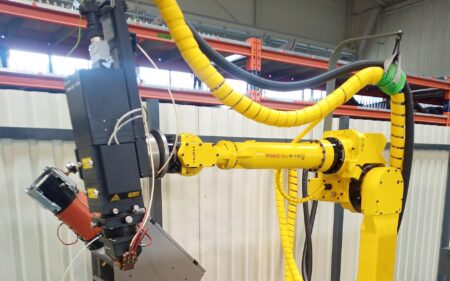

El robot de soldadura FANUC M-710iC se distingue por su cuerpo robusto, completamente resistente al agua y al polvo, y sus dimensiones compactas, que permiten instalarlo en cualquier posición en un espacio limitado. Todo ello, combinado con unas altas velocidades axiales y un alcance de 2050 mm, hace que el robot FANUC M-710iC/50 funcione a la perfección en el mecanizado de piezas de forma irregular en todas las condiciones.

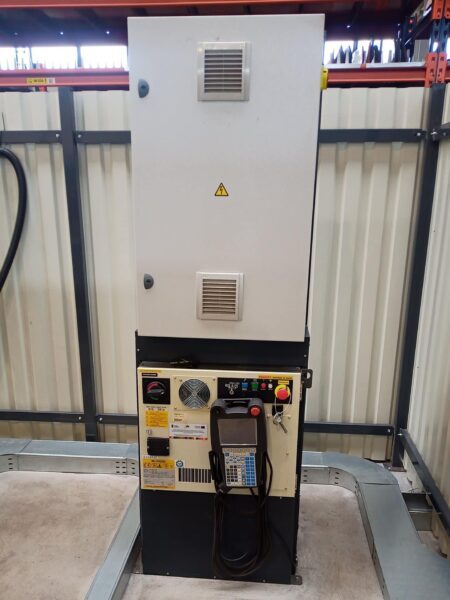

Para controlar el robot se utiliza un controlador FANUC R-30iB Plus con más de 250 funciones de software, que maximiza el rendimiento de la máquina en términos de velocidad, tiempo de ciclo, seguridad y precisión. El controlador también dispone de conectividad Ethernet completa para facilitar la conexión de robots, ordenadores remotos y otros equipos a la máquina.

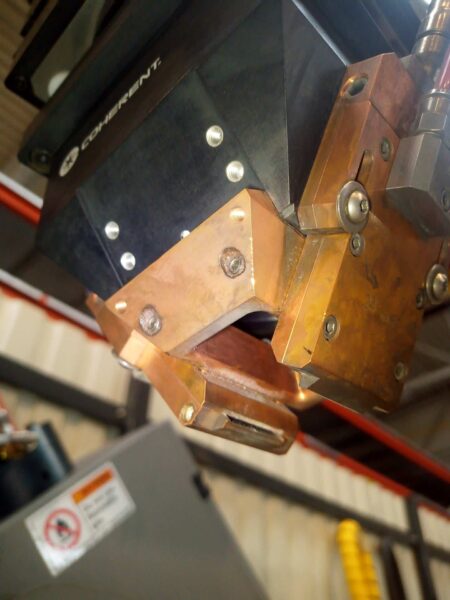

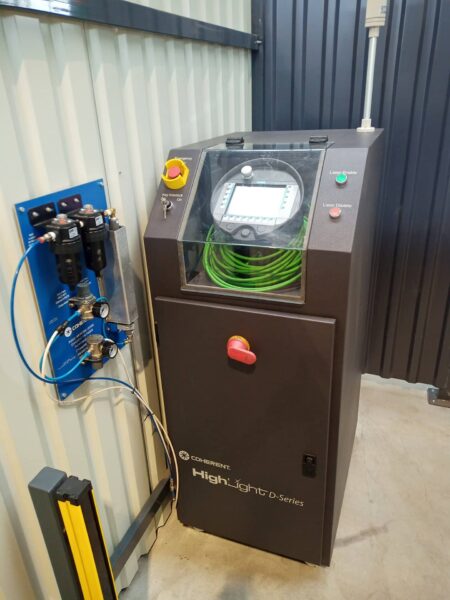

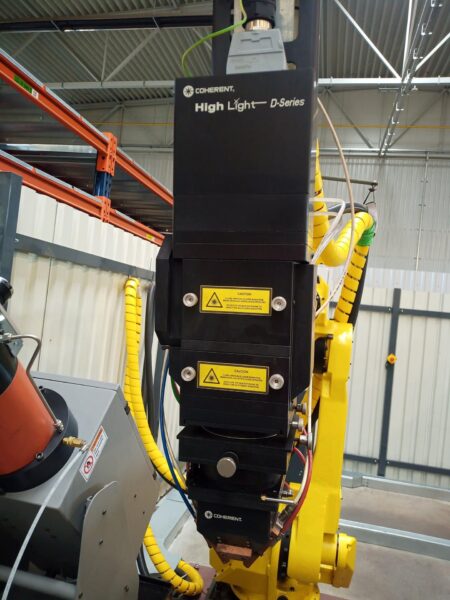

Gracias a su elevada potencia de salida de hasta 10 kW y a la mayor amplitud de la forma del haz láser, el controlador del cabezal láser COHERENT HightLight 10000D es ideal para aplicaciones de tratamiento térmico, chapado o soldadura. La combinación del controlador con el cabezal láser COHERENT HighLight D-Series 10kW, de diseño único, ofrece resultados inmediatos y no limita la aplicación actual.

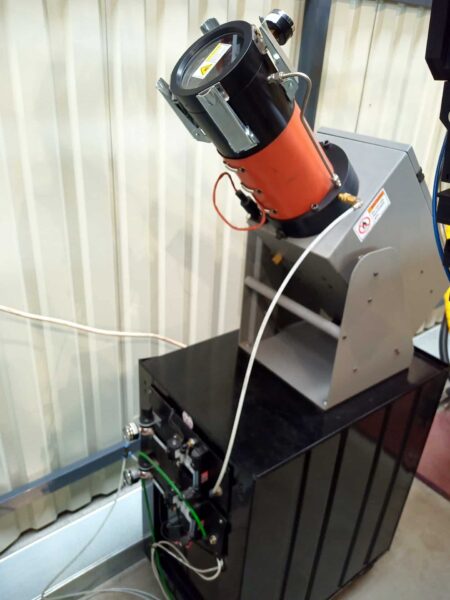

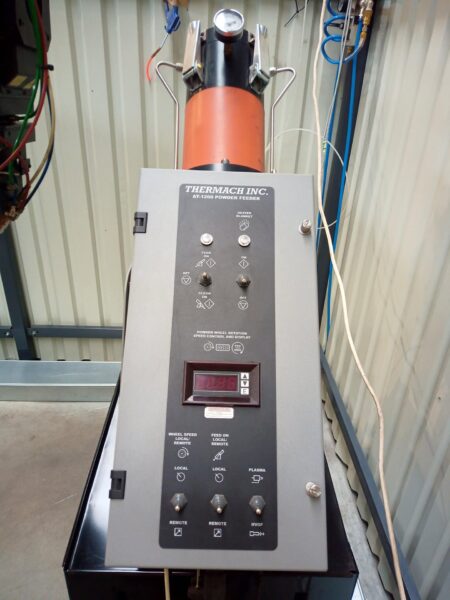

Durante el proceso de recubrimiento, el material se alimenta a través de un alimentador de polvo THERMACH INC. AT-1200 POWDER FEEDER, caracterizado por una excelente precisión de fabricación, un control digital y un diseño robusto, que garantiza el pleno uso de la máquina durante muchos años. La velocidad de las ruedas y otros parámetros de la máquina son controlados por el operario manualmente o a distancia a través de un PLC u ordenador. La precisión muy alta (±2%/min) y la repetibilidad están garantizadas por los avances métricos.

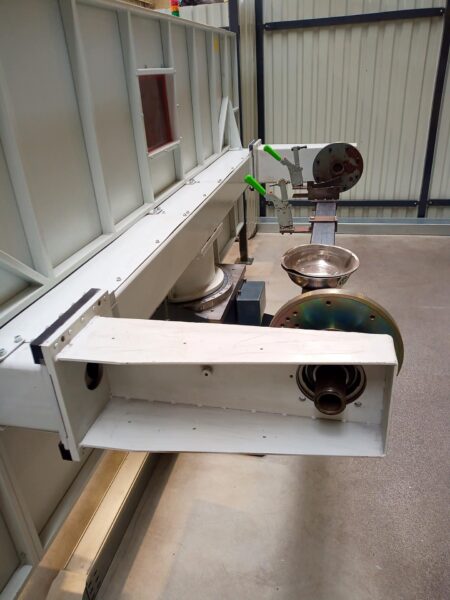

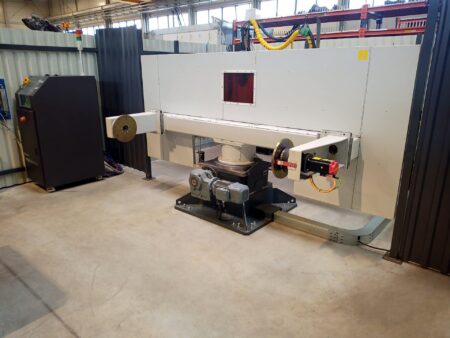

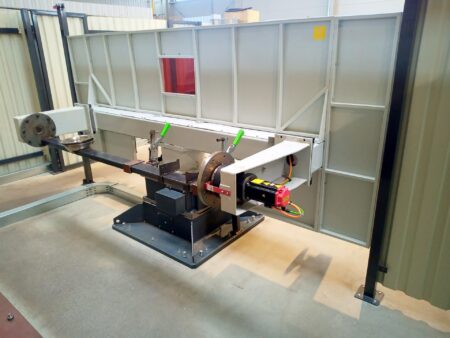

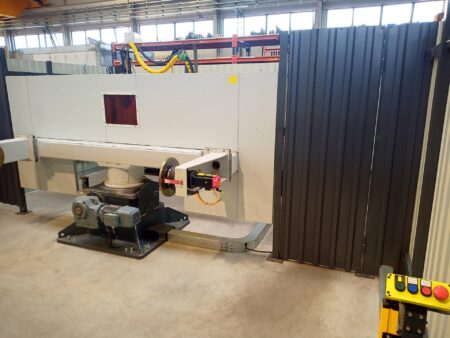

La célula de soldadura también está equipada con un refrigerador RIEDEL PC 321.2H6LE.I con una capacidad de refrigeración de 30 kW, que garantiza la temperatura adecuada para la máquina y la pieza, y una mesa giratoria TAKOMAT RT400 equipada con motores FANUC, que convierte un movimiento de entrada uniforme en un movimiento de salida intermitente.

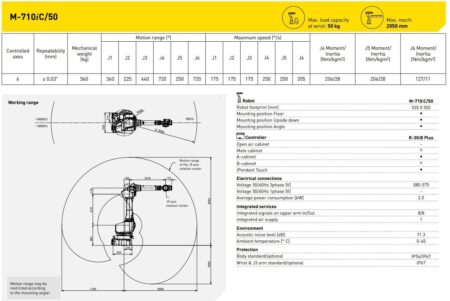

Características del robot industrial FANUC M-710iC/50

• año de producción: Septiembre de 2017
• controlador: FANUC R-30iB Plus
• número de ejes: 6
• capacidad de carga máxima: 50 kg
• alcance máximo del brazo: 2050 mm
• rango de movimiento: 250°
• velocidad máxima de movimiento: 250°/s
• repetibilidad: ± 0,03 mm
• momento de inercia: 206/28 Nm/kgm2
• suministro de aire integrado
• posibilidad de montaje: en el suelo, en ángulo, boca abajo
• tamaño del robot (L x A): 535 x 550 mm
• potencia media necesaria: 2,5 kW
• nivel de ruido: 71,3 dB
• temperatura ambiente: 0-45°C
• alimentación eléctrica: 380-575V; 50/60 Hz
• peso de la máquina: 560 kg

Datos técnicos del controlador del cabezal láser COHERENT HightLight 10000D

• año de fabricación: 2018
• potencia total: 10 kW
• ancho de pulso mínimo: 3 ms
• longitud del rayo láser: 975 ± 10 nm
• opciones de haz de línea: 4,5,6,12,18,14,30 mm
• longitud de trabajo: 275 mm
• estabilidad de potencia: <2 %/h
• tasa de repetición máxima: 300 Hz
• corriente a plena carga: 3×80 A
• alimentación: 3×400 V; 50/60 Hz
• dimensiones totales (largo x ancho x alto): 586 x 850 x 1360 mm
• dimensiones del cabezal láser COHERENT HighLight D-Series 10kW (largo x ancho x alto): 190 x 283 x 201 mm

Especificaciones técnicas del cabezal láser THERMACH INC. AT-1200 POWDER FEEDER alimentador de polvo

• precisión de alimentación: ±2%/min
• velocidad de rotación: 25 rpm
• regulación de la velocidad
• capacidad: 3359 ml
• presión máxima: 90 PSI
• control remoto
• alimentación eléctrica: 115/230 VAC; 50/60 Hz

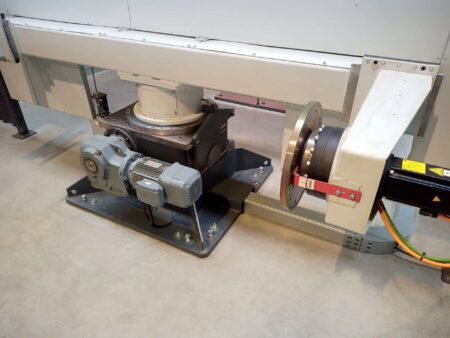

Características de la mesa giratoria TAKOMAT RT400

• año de fabricación: 2018
• número de índices: 2,3,4,6,8,10,12,16,20,24,30,36
• número máximo de ciclos: 145/min
• diámetro de la brida de salida: 460 mm
• diámetro del orificio: 110H8 mm
• altura: 316 mm
• peso: 325 kg

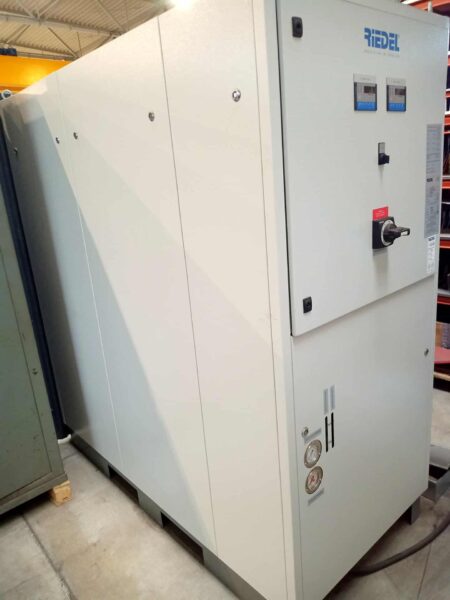

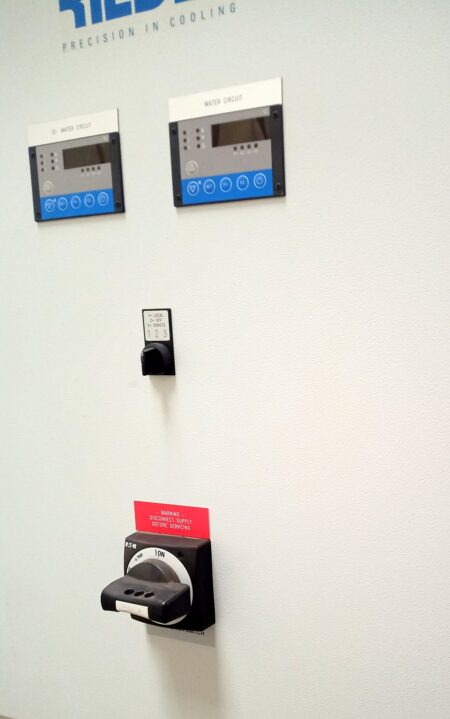

Detalles de la enfriadora RIEDEL PC 321.2H6LE.I

• año de fabricación: 2014
• capacidad de refrigeración: 30 kW
• rango de funcionamiento (temperatura ambiente): +5 a -40°C
• rango de funcionamiento (temperatura del refrigerante): +12 a +20°C
• presión máxima de funcionamiento: 20,2 bar
• potencia total necesaria: 12,3 kW
• alimentación eléctrica: 3×400/460 V; 50/60 Hz
• dimensiones totales (largo x ancho x alto): 1541 x 874 x 1755 mm
• peso: 460 kg
