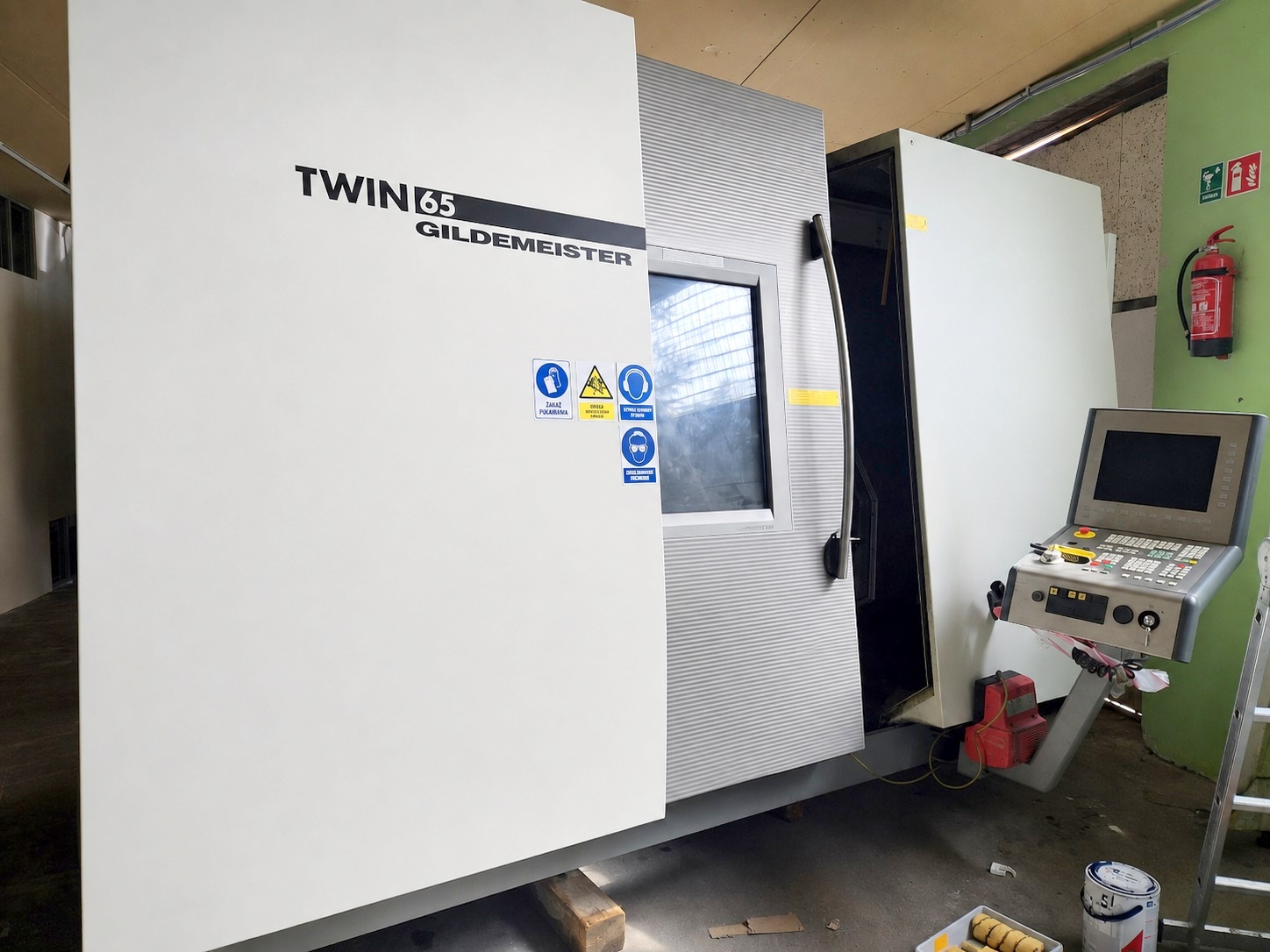

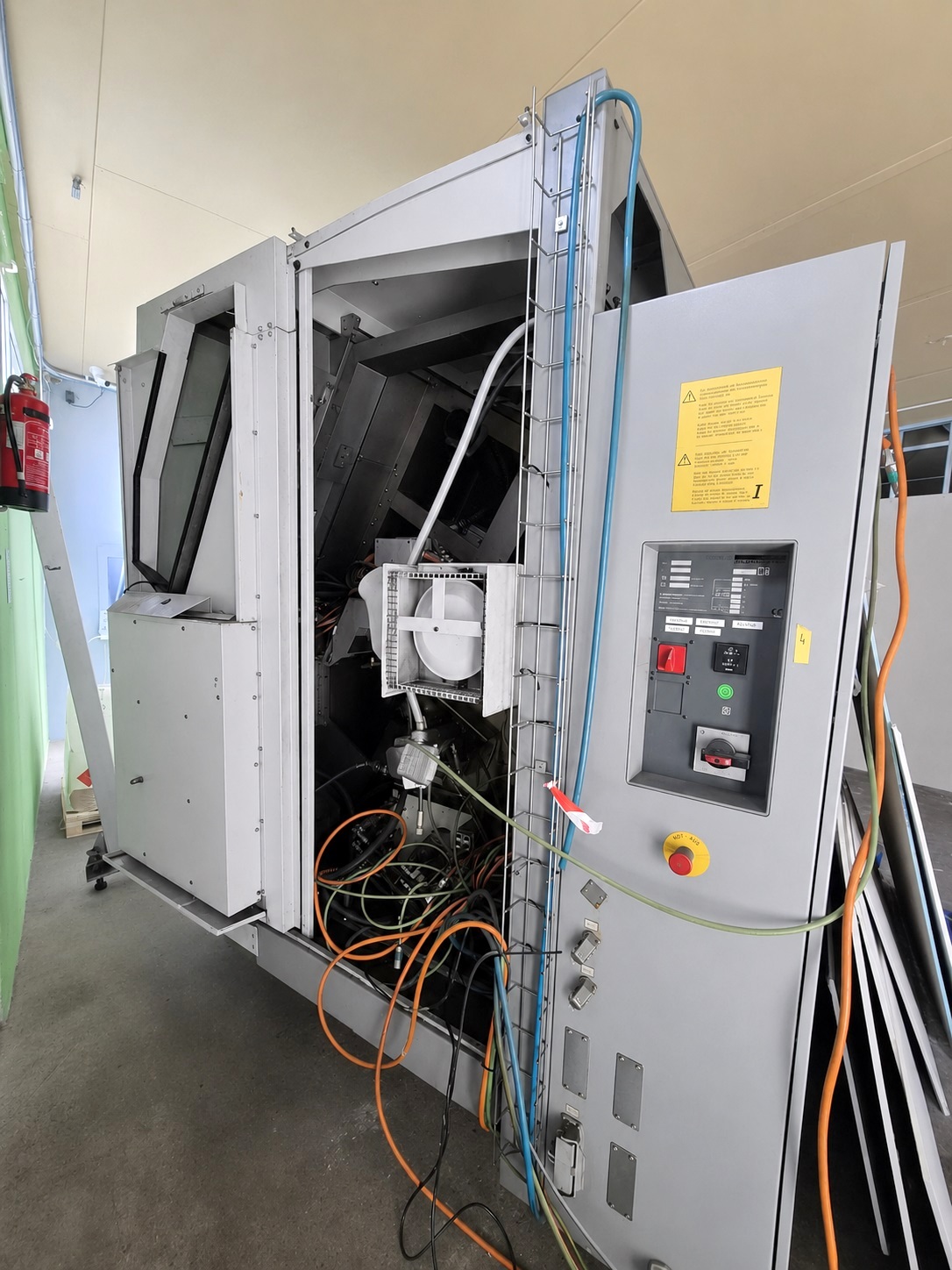

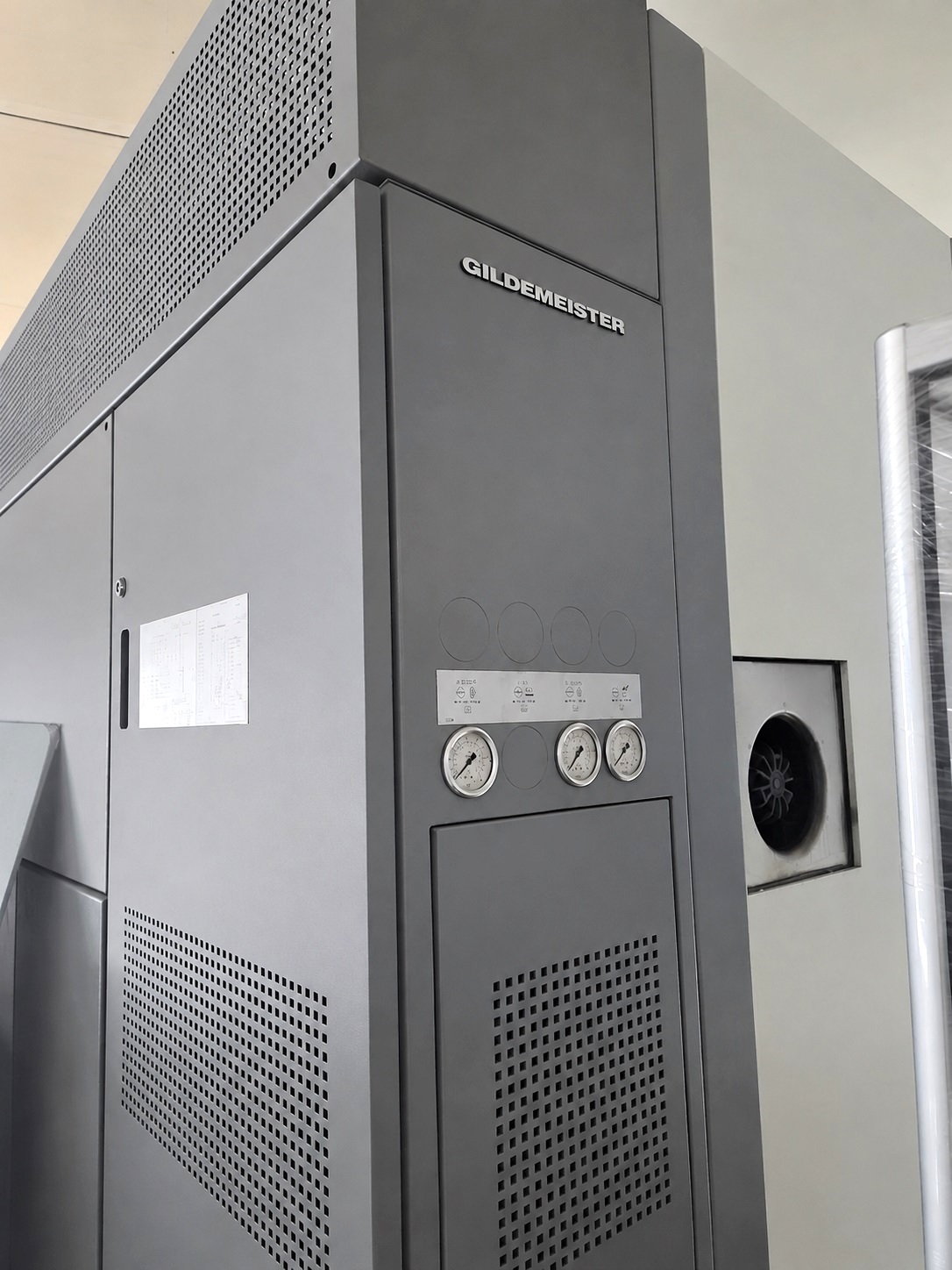

Torno automático CNC GILDEMEISTER TWIN 65

Torno automático CNC GILDEMEISTER TWIN 65 fue construido en 2005 en Alemania por GILDEMEISTER Drehmaschinen GmbH. La máquina se utiliza para el mecanizado preciso multieje de piezas de trabajo con geometrías complejas. Para aumentar la eficiencia global de la producción, se utiliza una combinación de dos husillos y dos torretas de 12 posiciones con excelentes especificaciones técnicas dentro de la amplia zona de trabajo. Ambos husillos incorporan un eje C con una elevada precisión de indexado de ± 0,002 mm, lo que facilita las operaciones de mecanizado complejas que requieren un posicionamiento preciso de la pieza. Todo ello se complementa con un control CNC inteligente SIEMENS con una interfaz intuitiva. El centro de torneado CNC GILDEMEISTER pesa 10000 kg.

Especificaciones técnicas del torno CNC GILDEMEISTER TWIN 65

Datos generales

• número de ejes: 8 (X1, X2, X3, Y1, B, Z1, Z2, Z3)
• avance en el eje X1/X2/X3: 300/180/175 mm
• avance en el eje Y1/B: ± 40/600 mm
• avance en el eje Z1/Z2/Z3: 650/650/670 mm
• avance rápido en el eje X1/X2/X3: 30/30/15 m/min
• avance rápido en el eje Y1: 15 m/min
• avance rápido en el eje Z1,Z2,Z3: 30 m/min
• par en el eje X1/X2/X3: 6/6/10,5 Nm
• par en el eje Y1: 6 Nm
• par en el eje Z1,Z2,Z3: 10,5 Nm
• número de torretas de herramientas: 2
• número de husillos: 2
• distancia entre husillos: 900 mm
• nivel de ruido: 77 dB
• potencia de conexión: 75 kVA
• alimentación eléctrica: 400 V; 50 Hz
• dimensiones incluido el transportador de virutas (L x An x Al): 5032 x 3048 x 2445 mm
• peso de la máquina GILDEMEISTER TWIN 65: 10000 kg

Husillo principal

• velocidad máxima de rotación: 5000 rpm
• diámetro máximo de la barra: 62 mm
• diámetro del soporte: 175 mm
• potencia motriz: 25 kW
• par máximo: 270 Nm
• eje C
• precisión de indexación del eje C: ± 0,002 mm
• velocidad del eje C: 2000 rpm

Husillo secundario

• velocidad máxima de rotación: 5000 rpm
• diámetro máximo de la barra: 65 mm
• diámetro del soporte: 200 mm
• par máximo: 230 Nm
• eje C
• precisión de indexación del eje C: ± 0,002 mm
• velocidad del eje C: 2000 rpm

Cabezales de herramientas

• capacidad (torreta superior/ torreta inferior): 12/12
• diámetro del portaherramientas según DIN 69880: 30/40 mm
• velocidad máxima de rotación: 4000 rpm
• potencia de accionamiento (40/100% ED): 11,7/8,4 kW
• par máximo (40/100% ED): 28/20 Nm

Equipamiento del torno GILDEMEISTER

• controlador CNC: SIEMENS SINUMERIK 840D
• eje Y
• husillo secundario
• alimentador de barras
• transportador de virutas
