CNC vida dişi ve sonsuz vida taşlama tezgahı

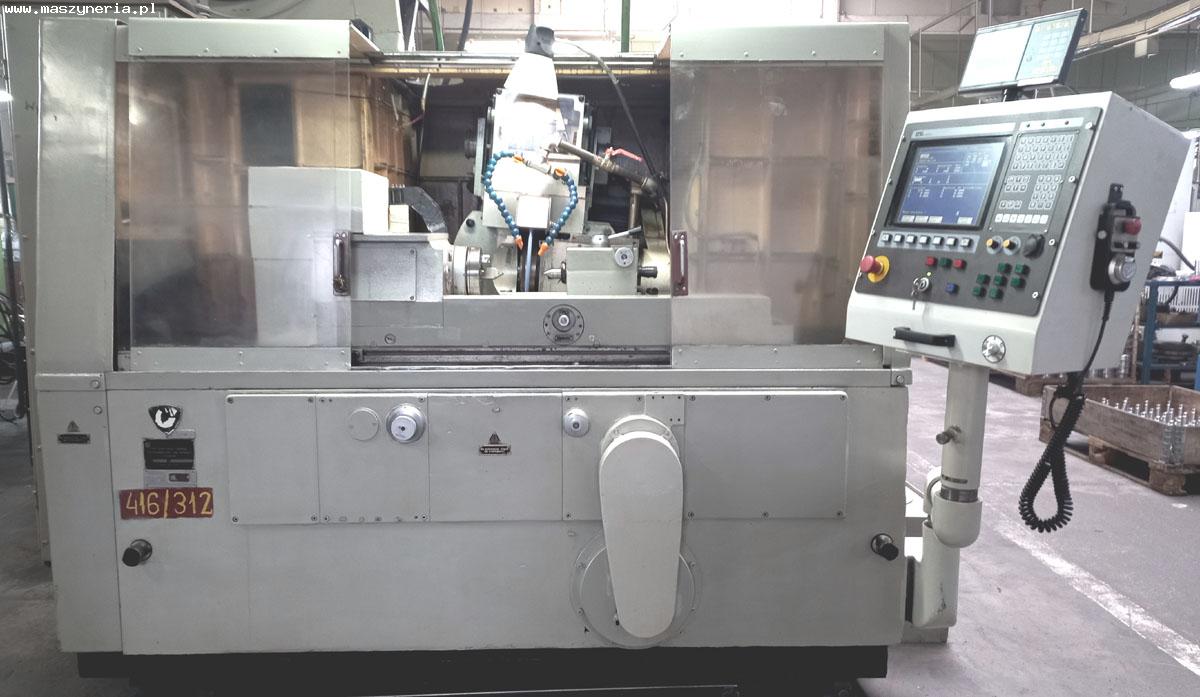

CNC vida dişi ve sonsuz vida taşlama tezgahı 5K822B, 1990 yılında SSCB’de üretilmiştir. Makinenin büyük bir revizyonu 2018 yılında gerçekleştirilmiştir.

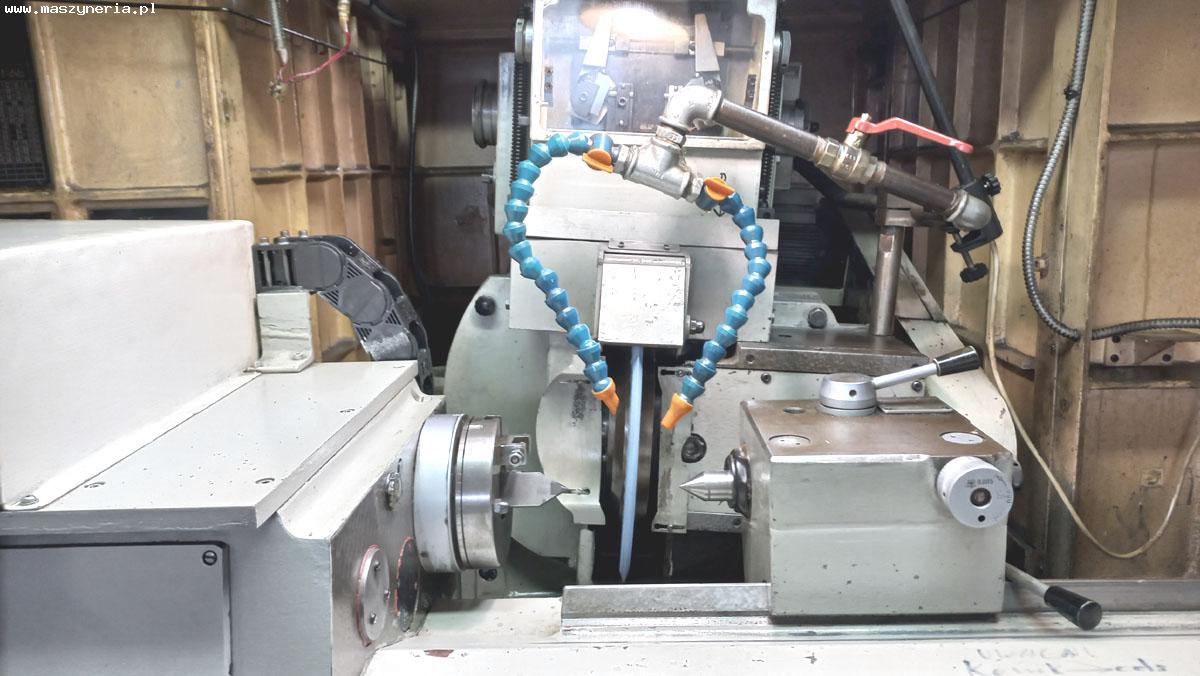

Çok çeşitli işleme yeteneklerine sahip 5К822В vida dişi taşlama tezgahı, dişlerin ve sonsuz vidaların taşlanması, her türlü dış ve iç dişin kesilmesi veya kama kanallarının frezelenmesi gibi bir dizi karmaşık işlemi mümkün kılar. İş parçası, maksimum 400 mm çapında taşlama taşları monte edilmiş ön ve arka miller kullanılarak işlenir. En iyi sonuçları elde etmek için, taşlama taşı mili hassas hidrodinamik yataklara monte edilmiştir ve yuvarlanma kılavuzları üzerinde çalışır. Kademesiz hız ayarına sahip güvenilir bir DC motor tarafından tahrik edilir. Tüm bunlar, sezgisel arayüzü ve işleme simülasyon fonksiyonu ile son teknoloji PRONUM 600 sayısal kontrol ile tamamlanmaktadır. Tüm bunlar, 5K822V sonsuz vida taşlama tezgahı atölyeler ve takım atölyeleri için mükemmel bir seçim haline getirir. Makinenin toplam ağırlığı 4500 kg’dır.

5K822B CNC taşlama tezgahı teknik özellikleri

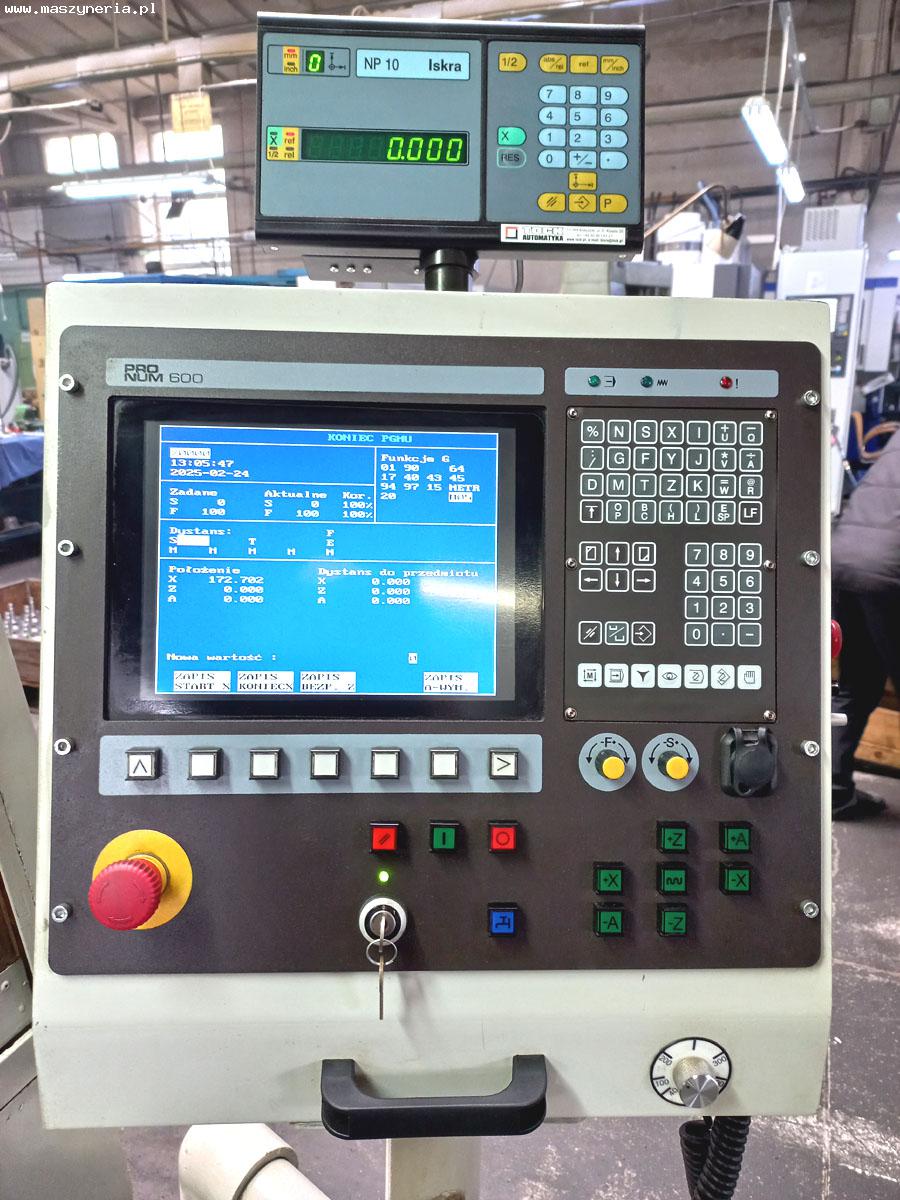

• CNC kontrol: PRONUM 600
• maksimum iş parçası çapı: 200 mm
• maksimum iş parçası uzunluğu: 500 mm
• maksimum iş parçası ağırlığı: 30 kg
• metrik diş stroku: 0,25-24 mm
• inç diş stroku: 28-3 TPI
• modüler diş stroku: 0,3-8 mm
• iplik dönüş sayısı: 2,3,4,6,8,12,24
• diş sayısı: 2,3,4,6,8,9,10,12
• iş parçası iş mili hızı: 0,3-55 rpm
• hızlandırılmış iş parçası iş mili hızı: 28-100 rpm
• çevresel taşlama taşı hızı: 35 m/s
• maksimum taşlama taşı çapı: 400 mm
• taşlama taşı mil ucu çapı: 50 mm
• taşlama taşı mili konikliği: Morse 4

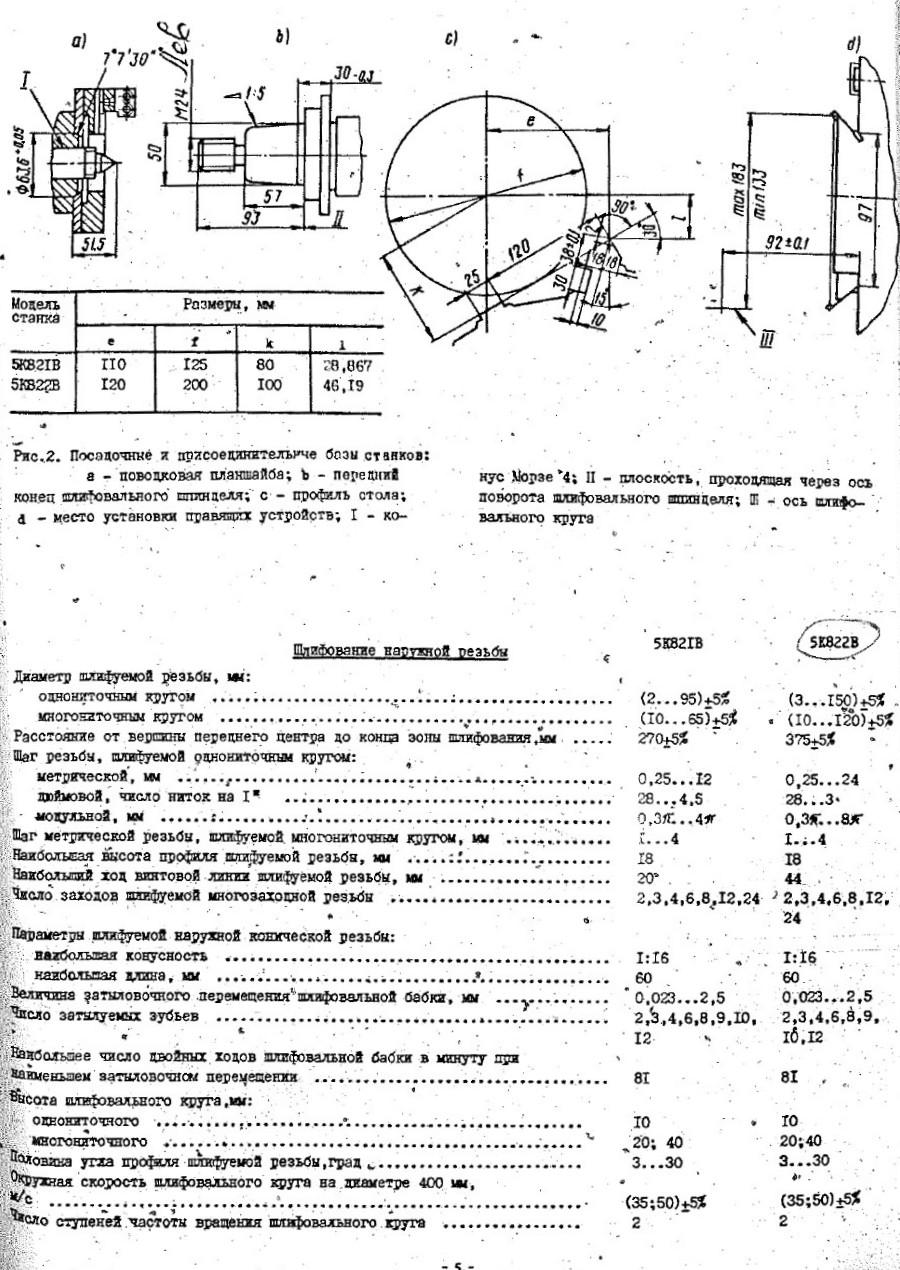

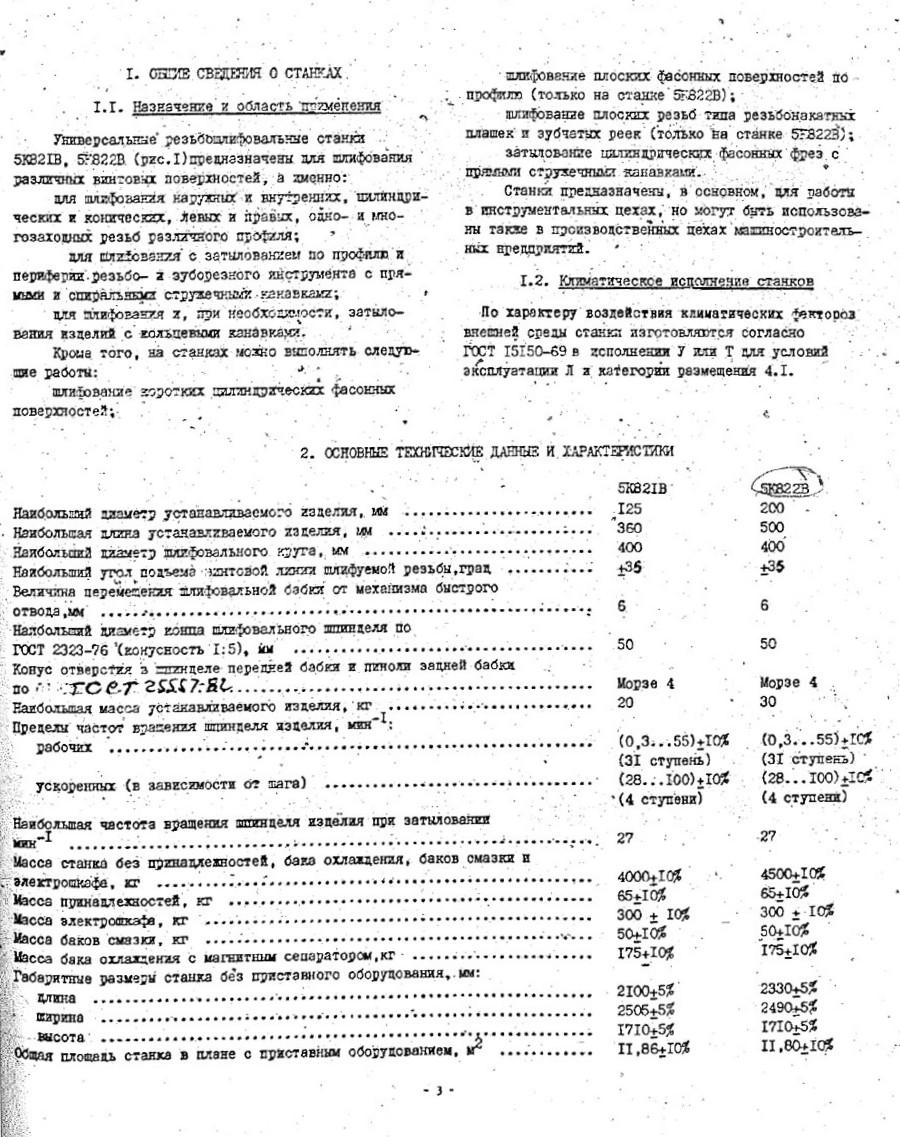

• DTR – Teknik ve İşletim Dokümantasyonu
• boyutlar (U x G x Y): 2330 x 2490 x 1710 mm
• 5K822B makinenin ağırlığı: 4500 kg
