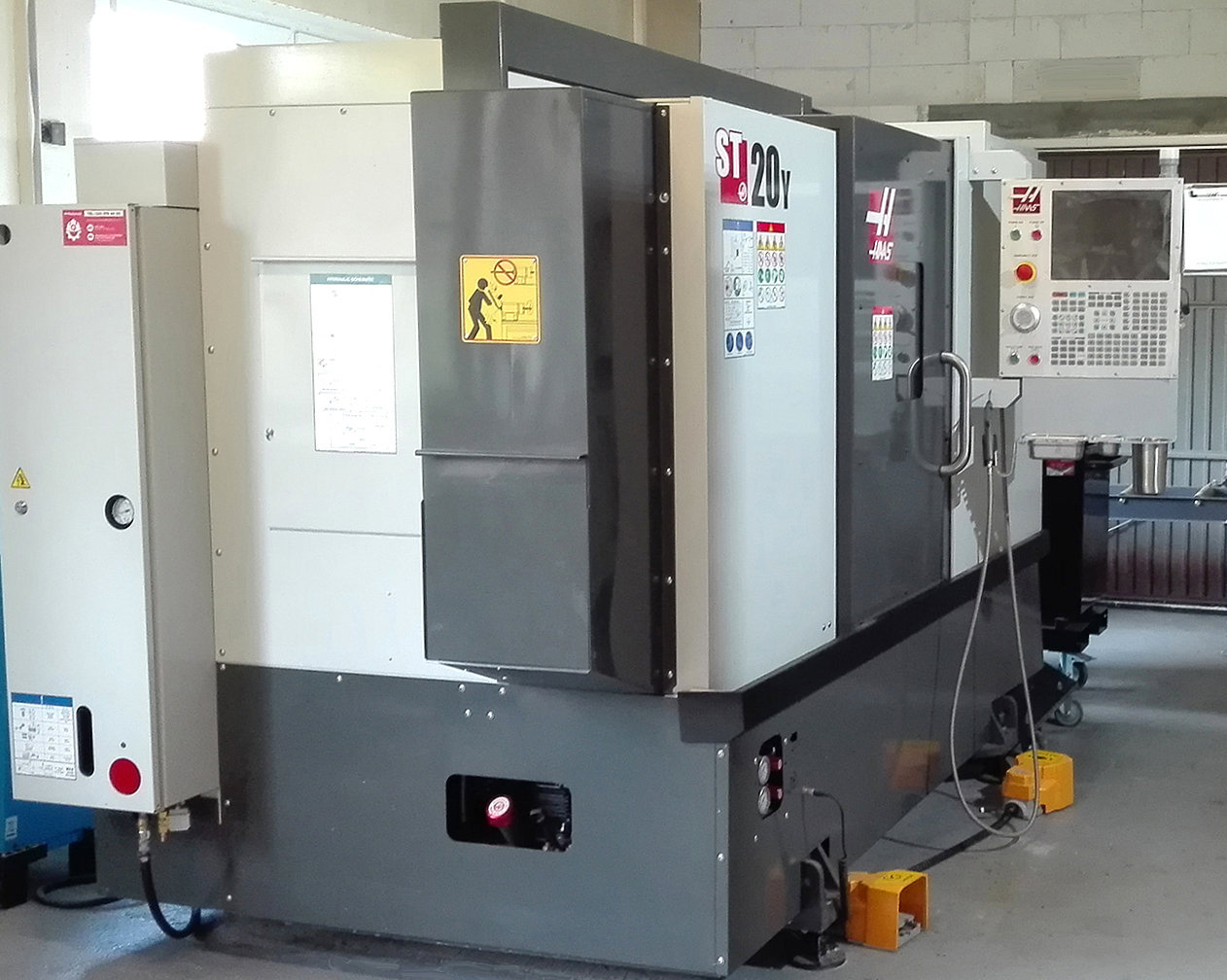

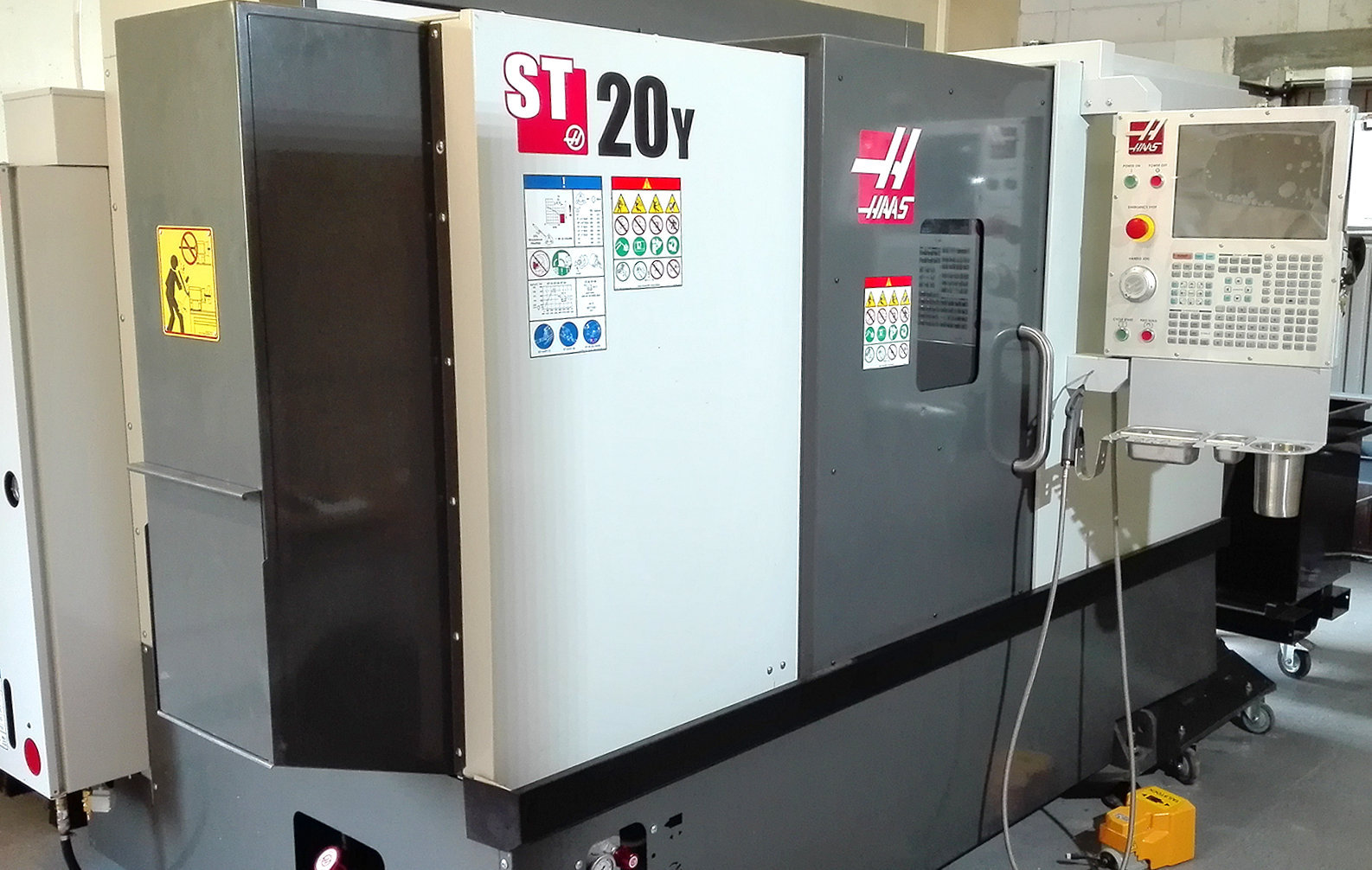

HAAS ST-20Y CNC torna tezgahı

HAAS ST-20Y CNC torna tezgahı 2022 yılında Haas Automation Inc. tarafından Amerika Birleşik Devletleri’nde üretilmiştir. Makine bugüne kadar sadece 119 saat çalışmıştır ve yepyeni gibidir.

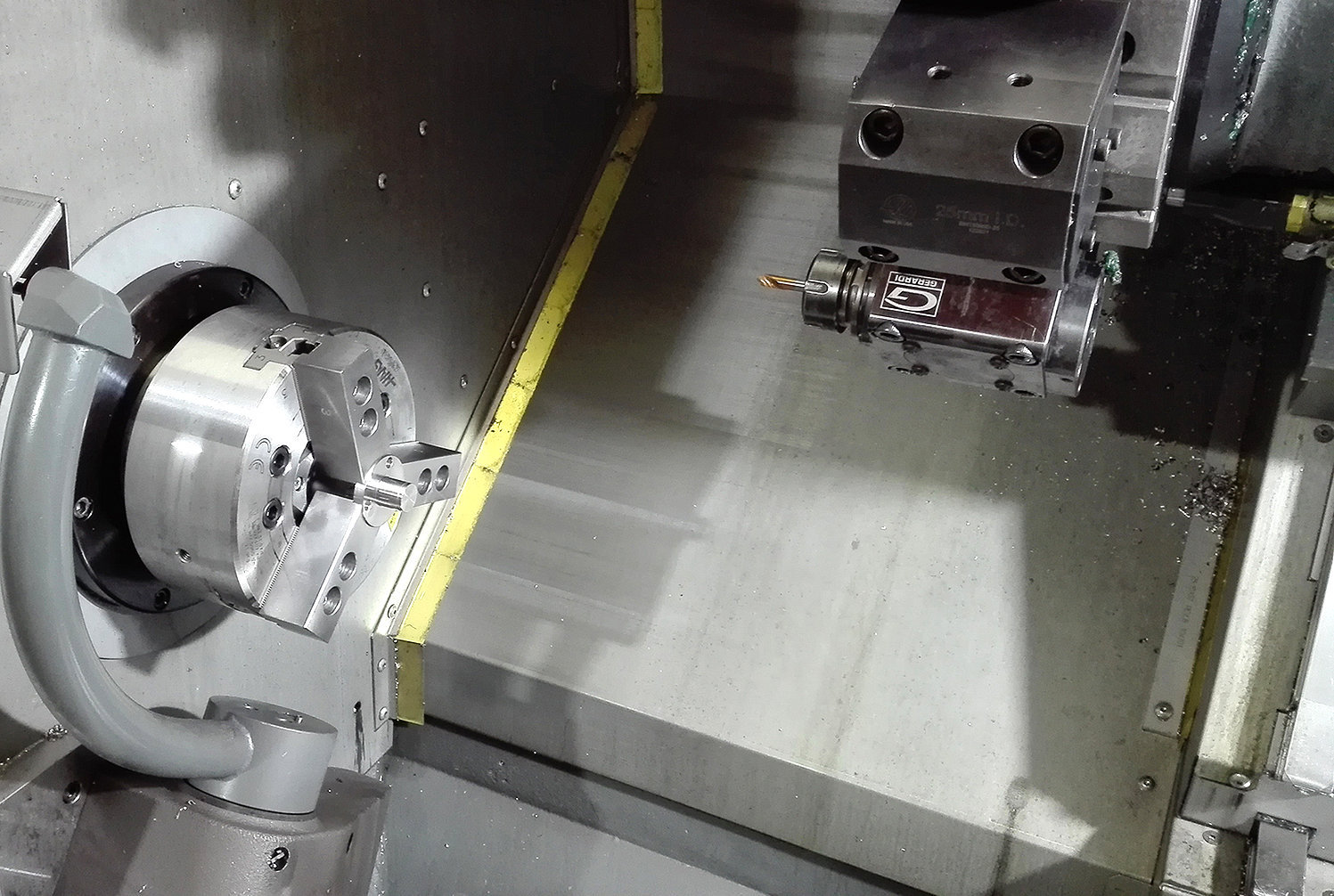

HAAS ST-20Y, modern işletmeler için mükemmel bir seçimdir. Bunun nedeni, herhangi bir iş parçası üzerinde en yüksek kalitede çok yönlü 4 eksenli işleme gerçekleştirmeyi mümkün kılmasıdır. Frezeleme, diş açma ve delme gibi tüm işleme süreçleri, tahrikli takımlar ve senkronize C eksenli bir iş mili aracılığıyla gerçekleştirilir. 12 konumlu BMT tareti, takım, takım tutucu ve taretin kendisi arasındaki daha geniş temas alanı sayesinde yüksek verimlilik sunar.

Öte yandan operatör, makinenin günlük çalışmasını önemli ölçüde iyileştiren görsel programlama sistemine (VPS) sahip gelişmiş bir HAAS CNC kontrolüne sahiptir. VPS, en karmaşık görevler için bile G kodlarının oluşturulmasını kolaylaştırmak için grafik şablonlar kullanır. Bir işlev tanımlandıktan sonra, VPS tek bir düğmeye basarak otomatik olarak çalışan bir G kodu girer. Özel bir şablon oluşturucu da özel işlevler, parçalar veya sık kullanılan programlar için şablonların oluşturulmasına olanak tanır.

ST-20Y CNC torna tezgahı, Y ekseni, takım ölçüm probu ve takımlar dahil olmak üzere geniş bir ekipman yelpazesi ile sunulmaktadır.

HAAS ST-20Y metal torna tezgahının teknik özellikleri

• yatak üzerinde salıncak: 533 mm
• maksimum dönüş çapı (BMT65 tipi kafa): 298 mm
• X/Y/Z ekseninde ilerleme: 213/±50/571 mm
• X/Y/Z ekseninde hızlı travers: 12/12/24 m/dak
• maksimum iş mili dönüş hızı: 4000 rpm
• minimum iş mili dönüş hızı: 50 rpm
• iş mili deliği: 64 mm
• iş mili tahrik gücü: 14,9 kW
• iş mili ucu: A2-6
• maksimum tahrikli alet dönüş hızı: 4000 rpm
• ayna çapı: 210 mm
• konumlandırma hassasiyeti: ± 0,005 mm
• tekrarlanabilirlik doğruluğu: ± 0,003 mm

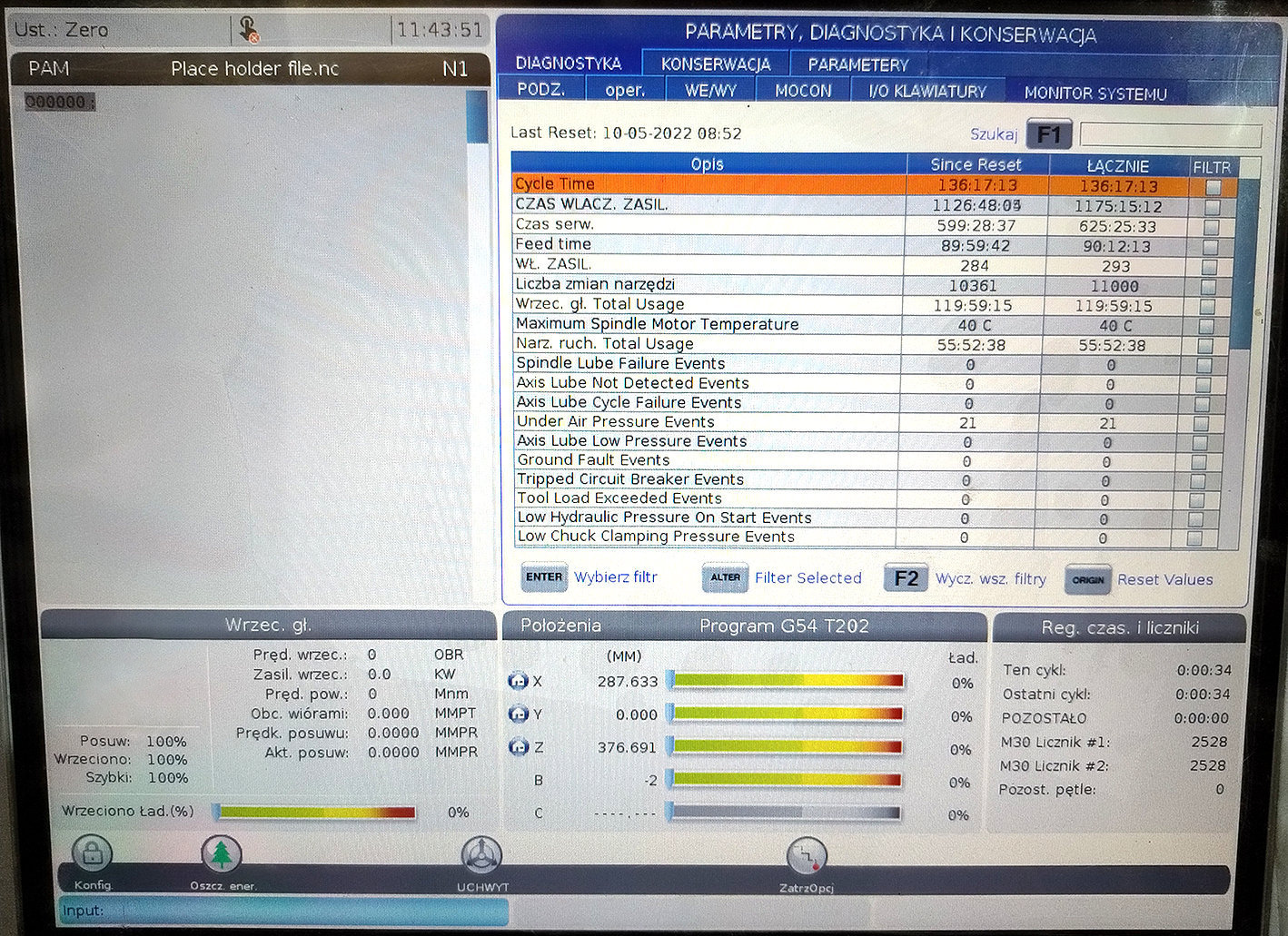

• makine açılma süresi: 1175 h
• çalışma saatleri: 119 h
• soğutma sıvısı tankı kapasitesi: 208 l
• basınçlı hava tüketimi: 113 l/dak
• HAAS ST 20Y makinesinin güç kaynağı: 3x 440 V; 50/60 Hz

ST-20Y torna tezgahının donanımı

• CNC kontrolörü: HAAS
• Y ekseni
• C ekseni

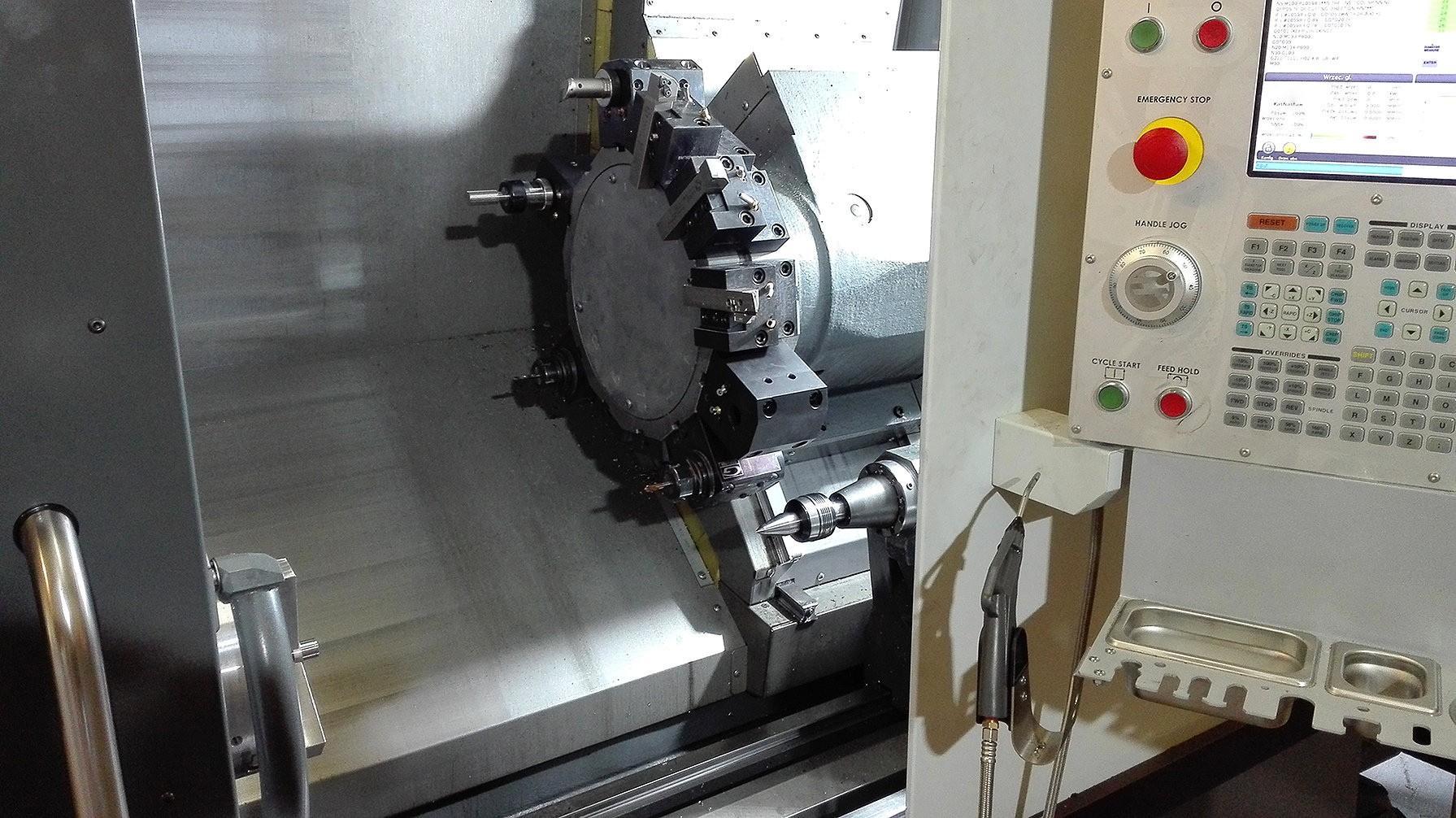

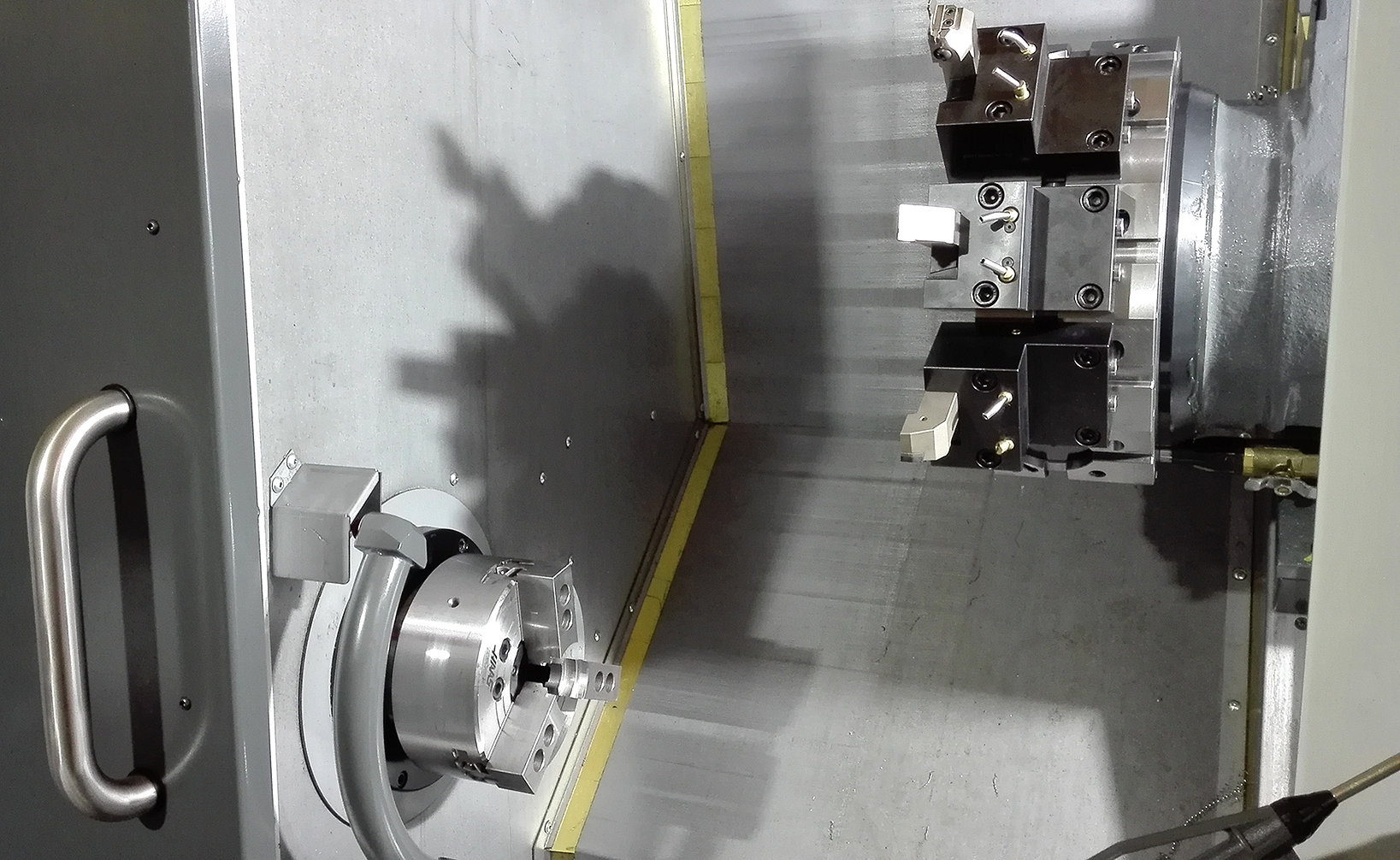

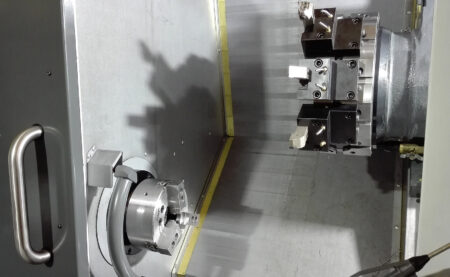

• 12 konumlu taret
• alet ölçüm probu
• tahrikli araçlar
• programlanabilir hidrolik punta

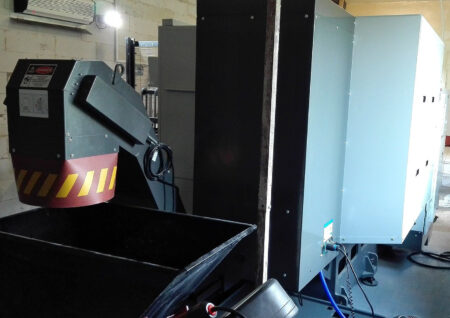

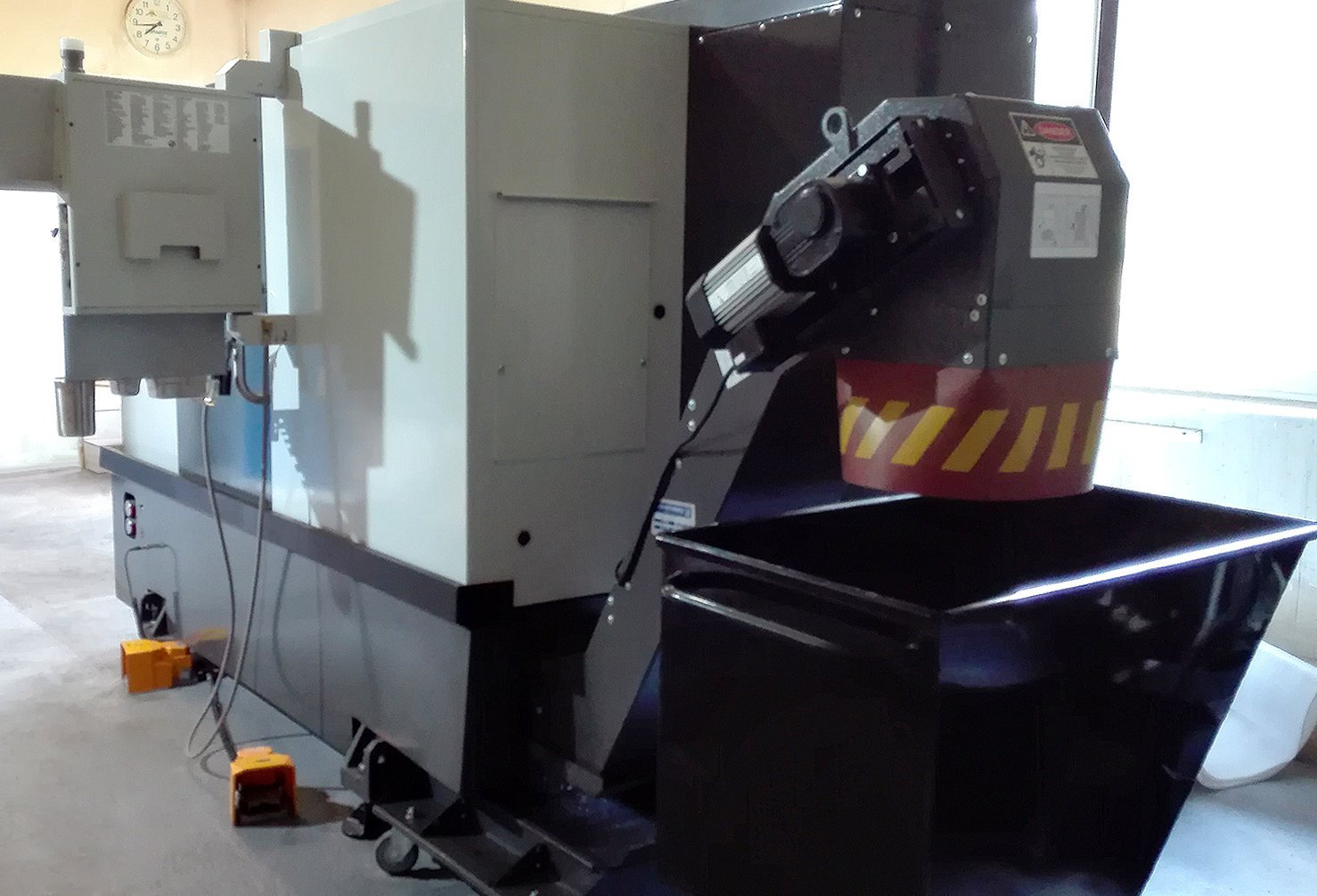

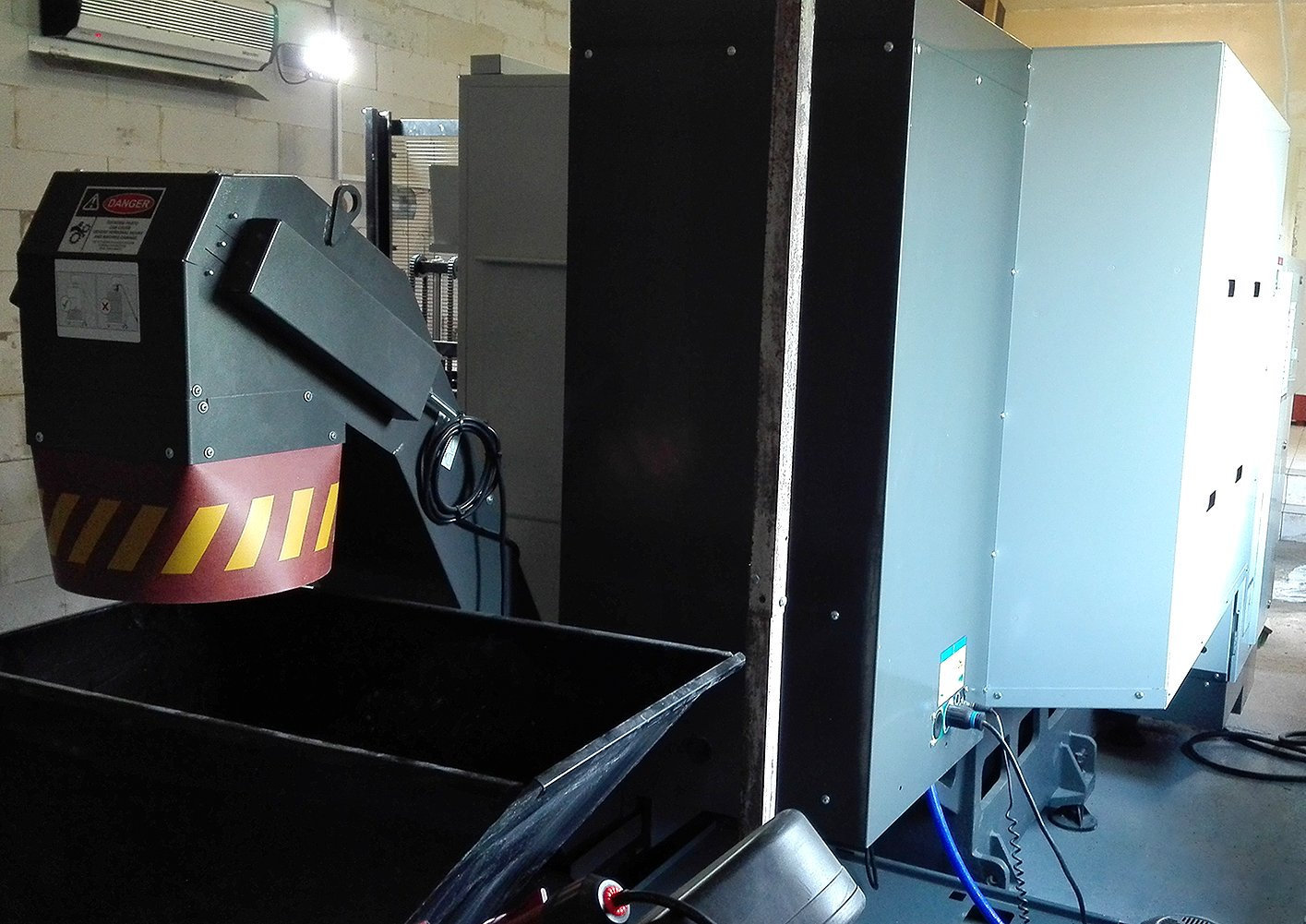

• talaş konveyörü
• çip itici
• BMT65 sabit takım tutucu (6 ad.)
• düz tahrikli takım tutucu (1 ad.)
• açı tahrikli takım tutucu (1 ad.)
• ayak şalter kontrolü
