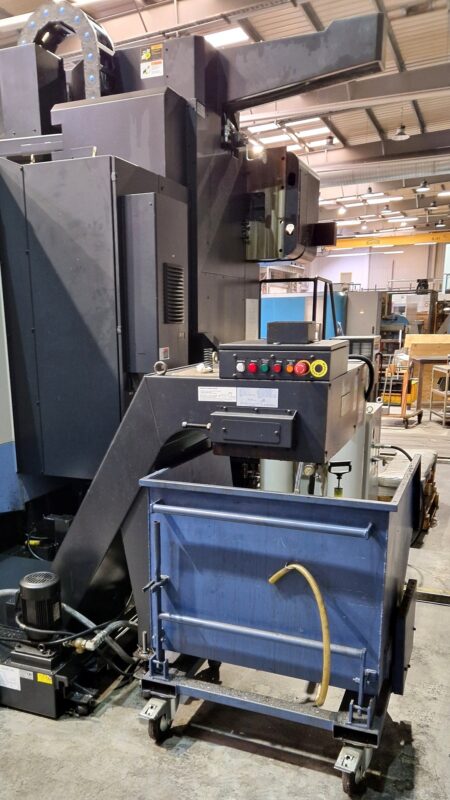

CNC obráběcí centrum DOOSAN VM 960L

CNC obráběcí centrum DOOSAN VM 960L bylo vyrobeno v roce 2016 v Jižní Koreji společností Doosan Machine Tools. Nabízený stroj je vynikající volbou pro hrubovací i dokončovací obrábění obrobků o maximální hmotnosti 4500 kg. Vyznačuje se řadou nejmodernějších technických řešení, která v kombinaci s rozsáhlým vybavením zaručují vynikající opakovatelnost vyráběných dílů po mnoho let intenzivního provozu.

Všechny obráběcí procesy, tj. vrtání, řezání závitů a frézování, se provádějí pomocí spolehlivého vřetena a řezných nástrojů odebíraných ze 40polohového zásobníku. Velmi přesně vyvážené vřeteno zajišťuje provoz bez vibrací při všech otáčkách. Jeho kužel je průběžně čištěn stlačeným vzduchem, aby byl chráněn před třískami a chladicí kapalinou. Celý pracovní prostor byl zase plně maximalizován, aby byla zajištěna volnost práce.

Nabídka zahrnuje také rozsáhlé vybavení, které se skládá mimo jiné z řídicího systému HEIDENHAIN, sady měřicích sond a velkého množství nástrojů. CNC vertikální obráběcí centrum VM 960L váží 21000 kg.

Technické specifikace frézovacího centra DOOSAN VM 960L

• posuv v ose X/Y/Z: 2400/960/800 mm
• rychlý posuv v ose X,Y,Z: 16 m/min
• rozměry pracovního stolu (D x Š): 2600 x 950 mm
• maximální hmotnost obrobku: 4500 kg
• maximální otáčky vřetena: 12000 ot/min
• kužel vřetena: ISO 50 7/24
• výkon pohonu vřetena (trvalý výkon/ 30 min): 25/30 kW
• maximální krouticí moment vřetena: 561,54 Nm
• maximální vzdálenost od konce vřetena k povrchu pracovního stolu: 1000 mm
• minimální vzdálenost od konce vřetena k povrchu pracovního stolu: 200 mm
• vzdálenost od středu vřetena k vedení sloupku: 1005 mm
• průměr nástroje (sousední pozice prázdná/sousední pozice obsazená): 230/125 mm
• délka nástroje: 350 mm
• maximální hmotnost nástroje: 15 kg
• doba výměny nástroje (nástroj-nástroj): 3 s
• doba výměny nástroje (tříska-tříska): 8 s
• držák nástroje: MAS403 BT 50
• počet T-drážek: 7
• šířka T-drážek: 22H8
• rozteč T-drážek: 125 mm
• počet provozních hodin: 39821 h
• objem nádrže chladicí kapaliny: 480 l
• výkon servomotoru v ose X,Y,Z: 7 kW
• výkon čerpadla chladicí kapaliny: 0,4 kW
• tlak čerpadla chladicí kapaliny: 1,6 MPa
• kapacita čerpadla chladicí kapaliny: 40 l/min
• objem nádrže na hydraulický olej: 3,1 l
• tlak čerpadla hydraulického systému: 1,57 MPa
• kapacita čerpadla hydraulického systému: 0,1 l/min
• jmenovitý výkon: 70 kVA
• napájení: 3 x 380 V; 50/60 Hz
• hmotnost stroje DOOSAN VM 960L: 21000 kg

Vybavení CNC frézky DOOSAN

• CNC řízení: HEIDENHAIN TNC 640
• 40polohový zásobník nástrojů s automatickou výměnou nástrojů (ATC)
• měřicí sonda obrobku: BLUM
• měřicí sonda nástroje: BLUM
• chlazení přes vřeteno 70 bar
• servomotory na všech osách
• nástroje (svěráky, držáky atd.)
• chladicí pistole
• pistole na stlačený vzduch
• vysokotlaké čerpadlo: PROFLUID PF70-30DF
• chladič oleje: NANOCON CIL 1101
• odlučovač oleje
• odsávání olejové mlhy: YHB ECO Mist Cleaner
• systém chlazení vzduchu: EMUGE
• centrální mazací systém
• pásový dopravník třísek
• vozík na třísky
• elektrická skříň s chlazením
• lampa indikující stav stroje
