Láser 3D TRUMPF TruLaser Cell 7040 construido en 2015 en Alemania es la solución ideal para el corte versátil, la soldadura y la soldadura por tampón de piezas metálicas. Para todas estas tareas, la cortadora láser 3D TRUMPF utiliza el láser semiconductor TruDisk 4001 y un cabezal 3D especialmente diseñado con 5 ejes, que puede mecanizar no solo piezas de trabajo planas, sino también tubos, perfiles cerrados y formas muy complejas. Todo ello hace que esta máquina extremadamente avanzada técnicamente sea capaz de afrontar cualquier reto en el amplio campo de la ingeniería de automoción.
La pieza colocada en una de las dos mesas de trabajo se mecaniza mediante un rayo láser extremadamente estable con una potencia de hasta 4 kW. Durante el mecanizado, el cabezal se mueve en el sistema de coordenadas cartesianas tridimensional y gira en dos ejes en el sistema de coordenadas polares. Esto es lo que confiere al láser 3D universal su extraordinaria calidad y precisión, imposibles de conseguir con otras máquinas estándar.
La TruLaser Cell 7040 también es una alternativa ideal para el fresado de formas tridimensionales complejas. El rayo láser puede tanto cortar piezas de trabajo como recortar contornos externos y producir orificios pasantes. Las piezas de trabajo también pueden someterse a soldaduras correctivas y al recubrimiento mediante soldadura láser por tampón, tras lo cual la pieza alcanza una durabilidad mucho mayor. El mecanizado integral por láser mediante soldadura y corte de piezas tridimensionales permite posibilidades completamente nuevas para conformar la geometría de la pieza.

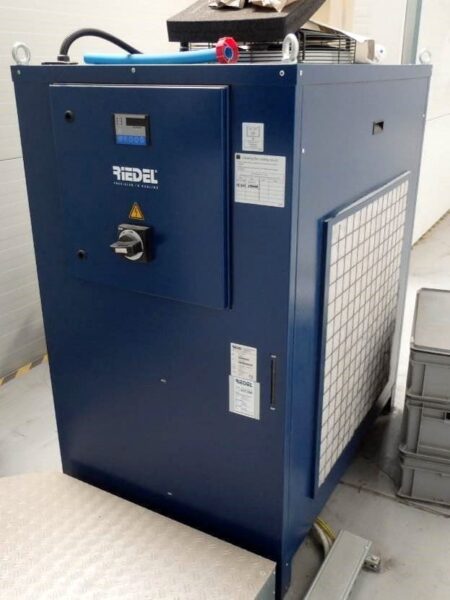

El FIBER láser TRUMPF TruLaser Cell 7040 4kW que se ofrece está equipado adicionalmente, entre otros, con un intuitivo sistema de control CNC con pantalla táctil y un dispositivo de refrigeración RIEDEL. El peso total de la máquina es de aproximadamente 8400 kg.
Toda la máquina, incluidos el utillaje y la instrumentación asociados, y considerando la superficie ocupada por las dos mesas de trabajo extensibles y móviles que se desplazan sobre raíles en el suelo, ocupa una superficie rectangular con lados de ~15 m y ~9 m respectivamente.
Especificaciones técnicas del fiber láser TRUMPF TruLaser Cell 7040
- controlador CNC
- software: TRUMPF TruControl 1000
- potencia máxima del láser: 4 kW (4000 W)
- número de ejes: 5 (X,Y,Z,B,C)
- avances en los ejes X/Y/Z: 4000/1500/750 mm
- avances del eje B: ± 135°
- avances del eje C: n x 360°
- avance del eje del sistema óptico de corte dinámico: ± 9 mm
- velocidad máxima del eje paralelo al eje X,Y,Z: 100 m/min
- velocidad máxima eje simultáneo: 173 m/min
- velocidad máxima de los ejes B,C: 90 1/min
- aceleración máxima del eje paralelo a los ejes X/Y/Z: 9/10/10 m/s2
- aceleración máxima del eje B/C: 200/100 rad/s2
- aceleración máxima del eje del sistema de corte óptico dinámico: 40 m/s2
- número de mesas de trabajo: 2
- precisión de posicionamiento del cabezal (coordenadas cartesianas): 0,008 mm
- precisión de posicionamiento del cabezal (coordenadas polares): 0,015°
- láser de disco: TRUMPF TruDisk 4001
- dispositivo de refrigeración: RIEDEL
- potencia de conexión: 13,5 kVA
- alimentación: 400 V; 50 Hz
- dimensiones (L x A x A): aprox. 7000 x 3000 x 3200 mm
- altura máxima de la máquina: 3500 mm
- espacio necesario: 135 m2
- peso de la máquina: aprox. 8400 kg
- peso del disco láser: aprox. 900 kg
