Prensa de embutición profunda BECKER & VAN HÜLLEN

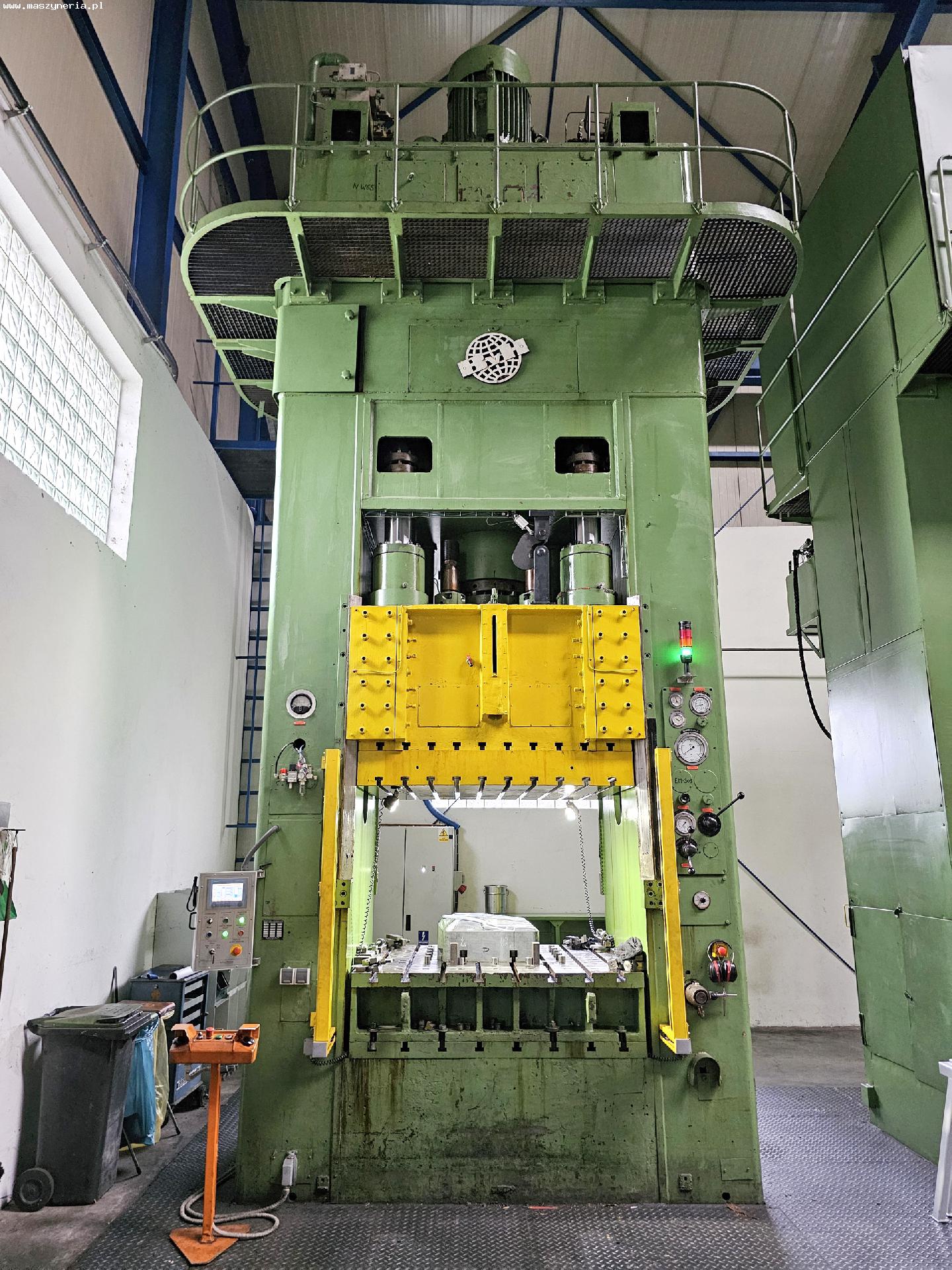

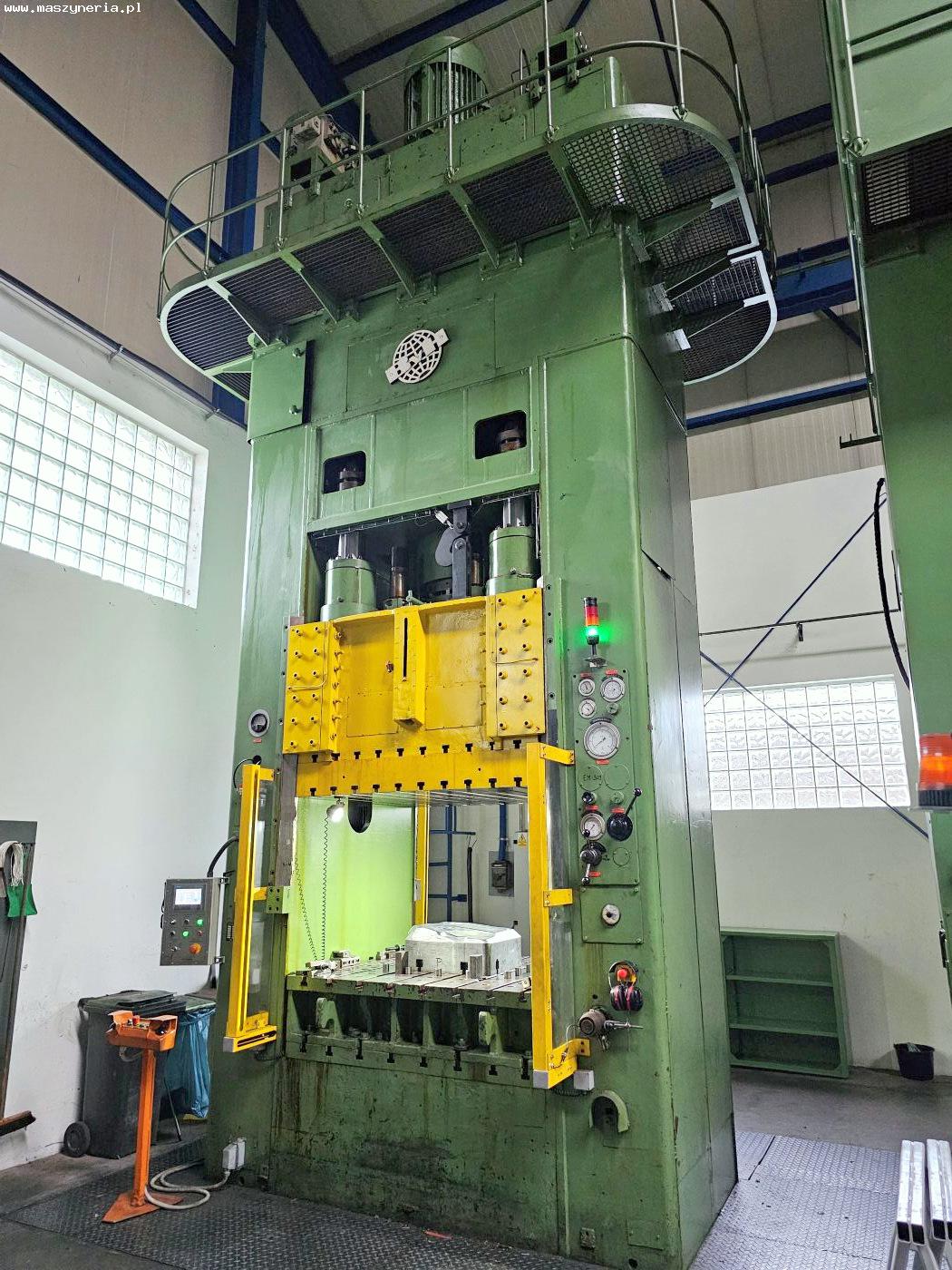

Prensa de embutición profunda BECKER & VAN HÜLLEN fue construida en Alemania por Becker & van Hüllen Niederrheinische Maschinenfabrik GmbH & Co. KG. La máquina se ha mantenido y mejorado continuamente durante toda su vida útil. En 2022, se llevó a cabo una importante actualización, que incluyó la sustitución de las juntas, la mejora del sistema de control, la instalación de barreras fotoeléctricas y la incorporación de un panel de operador con pantalla táctil SIEMENS SIMATIC HMI TOUCH.

La BECKER & VAN HUELLEN 650T se utiliza en industrias especializadas en estampación, producción de piezas de automoción, depósitos y otras piezas que requieren una gran fuerza de prensado y conformado en varias etapas. Su finalidad principal es la embutición profunda. El proceso de mecanizado se realiza con una elevada fuerza de prensado de hasta 650 toneladas. El diseño en dos etapas permite realizar sucesivas etapas de conformado en un único ciclo de trabajo, lo que permite fabricar piezas con las formas más complejas. A su vez, el sistema de trabajo multicilíndrico utilizado permite trabajar con diferentes niveles de fuerza y sujeción. La prensa hidráulica BECKER VAN HULLEN pesa 60 toneladas.

Especificaciones técnicas de la prensa BECKER & VAN HÜLLEN

Datos generales

• dimensiones (L x An x Al): 3200 x 2950 x 9400 mm
• peso de la máquina BECKER & VAN HÜLLEN 650T: 60 t

Sistema de embutición profunda (1 etapa)

• fuerza máxima de prensado: 650 t
• fuerza máxima de retorno: 60 t

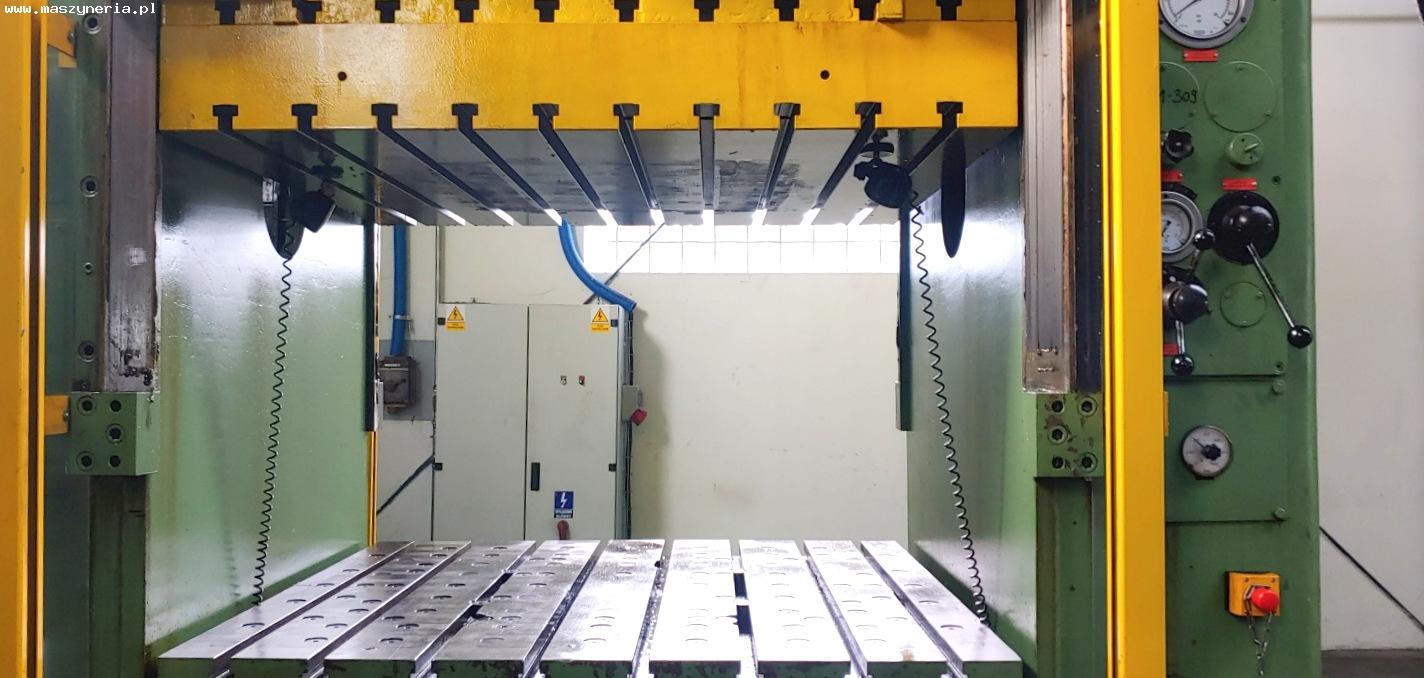

• dimensiones de la mesa de trabajo (L x An): 1600 x 1400 mm
• recorrido de la mesa de trabajo: 800 mm
• distancia máxima entre mesas de trabajo: 1600 mm
• diámetro de los cilindros: 500/460 mm
• número de cilindros: 4
• superficie del pistón: 1964/1662 cm2
• presión de funcionamiento: 200 kp/cm2

Sistema de embutición profunda (2 etapa)

• fuerza máxima de prensado: 125 t
• carrera: 350 mm
• diámetro del cilindro: 200/160 mm
• número de cilindros: 2
• superficie del pistón: 314/201 cm2
• número de pistones: 2

Sistema de sujeción de la chapa

• presión de funcionamiento: 200 kp/cm2
• diámetro del cilindro: 200 mm
• número de cilindros: 4
• superficie del pistón: 314 cm2
• número de pistones: 4

Sistema hidráulico

• bomba principal

– capacidad: 450 l/min
– potencia del motor: 70 kW
– velocidad: 1000 rpm

• bomba secundaria

– capacidad: 78/30 l/min
– potencia del motor: 15 kW

• bomba de control

– tipo: Zp 430-40-63
– capacidad: 40/63 l/min
– potencia del motor: 3,6 kW

Equipamiento de la prensa hidráulica 650T

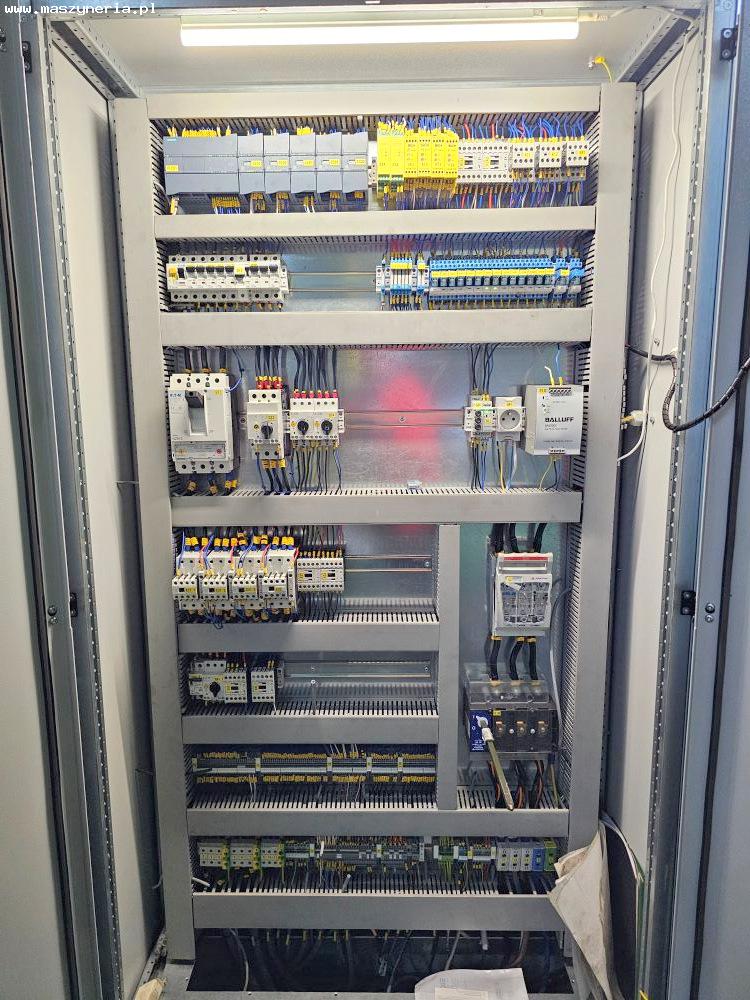

• controlador PLC: SIEMENS SIMATIC S7

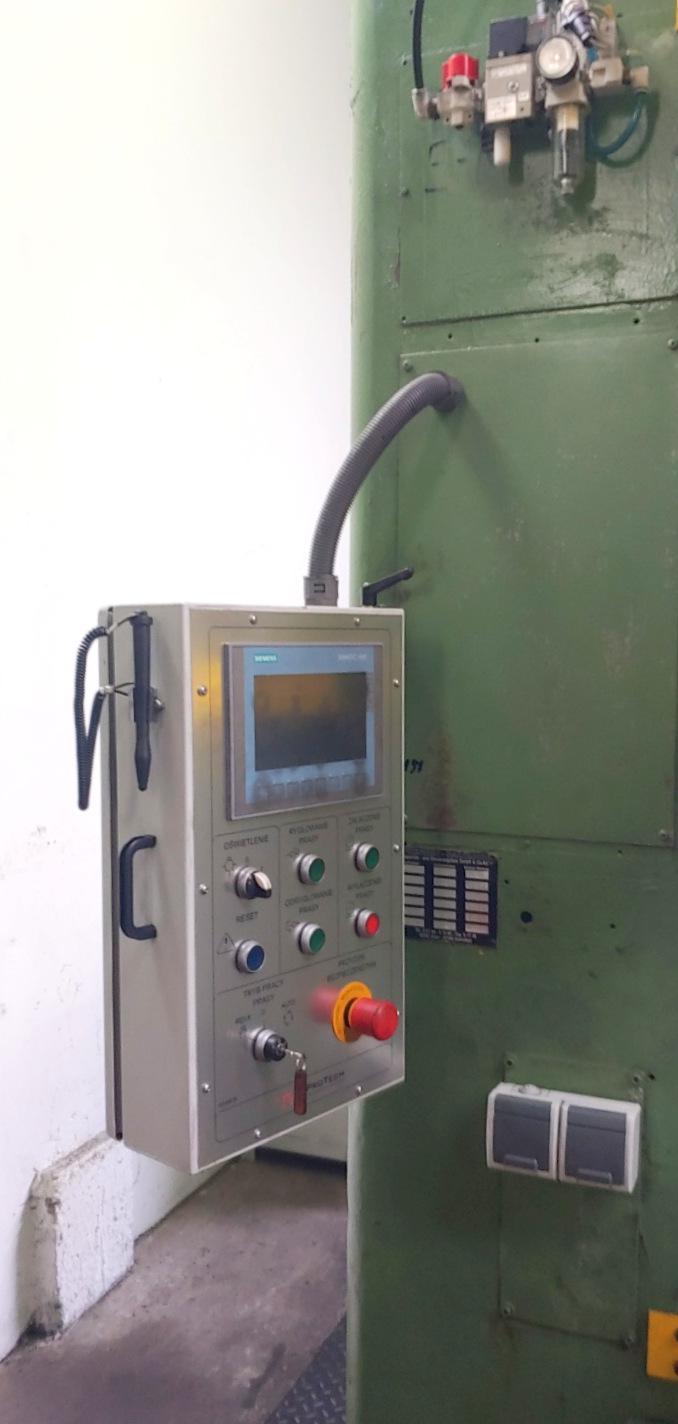

• panel de operador HMI: SIEMENS SIMATIC HMI TOUCH
• barreras fotoeléctricas

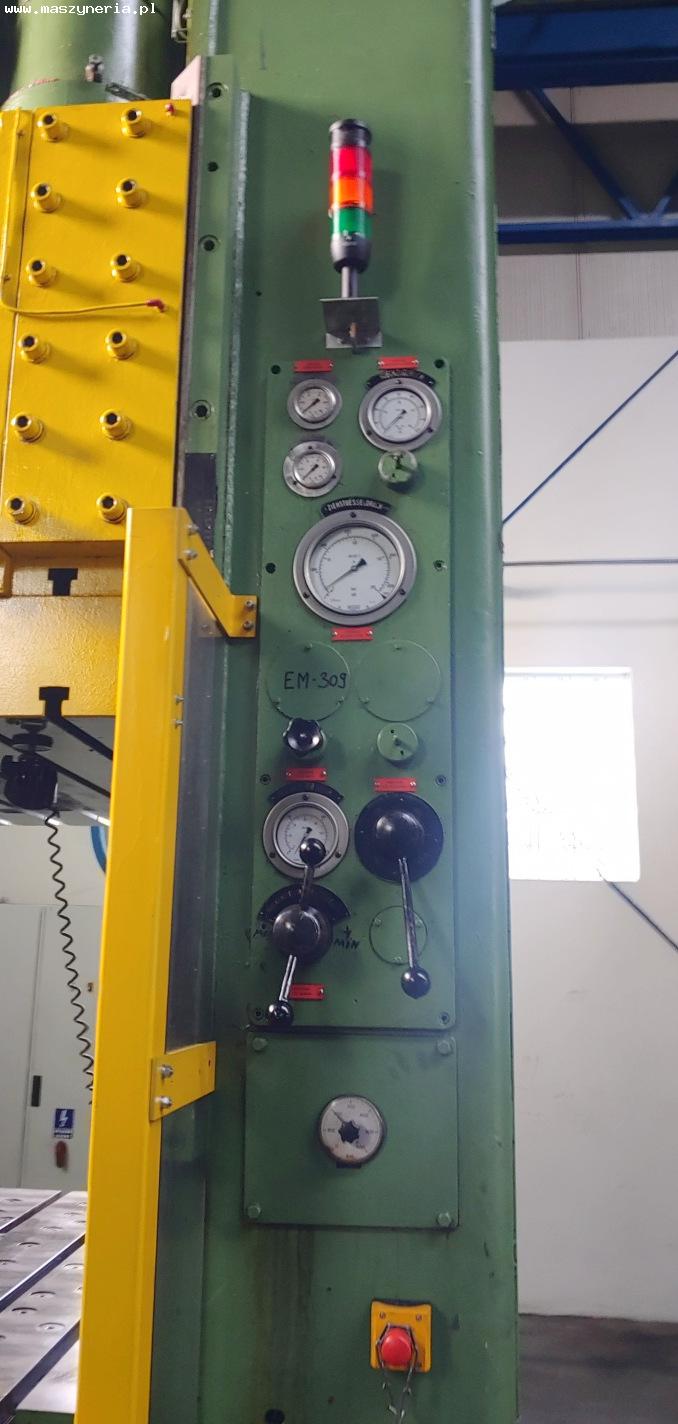

• lámpara indicadora del estado de la máquina
