Torno automático CNC TSUGAMI HS207

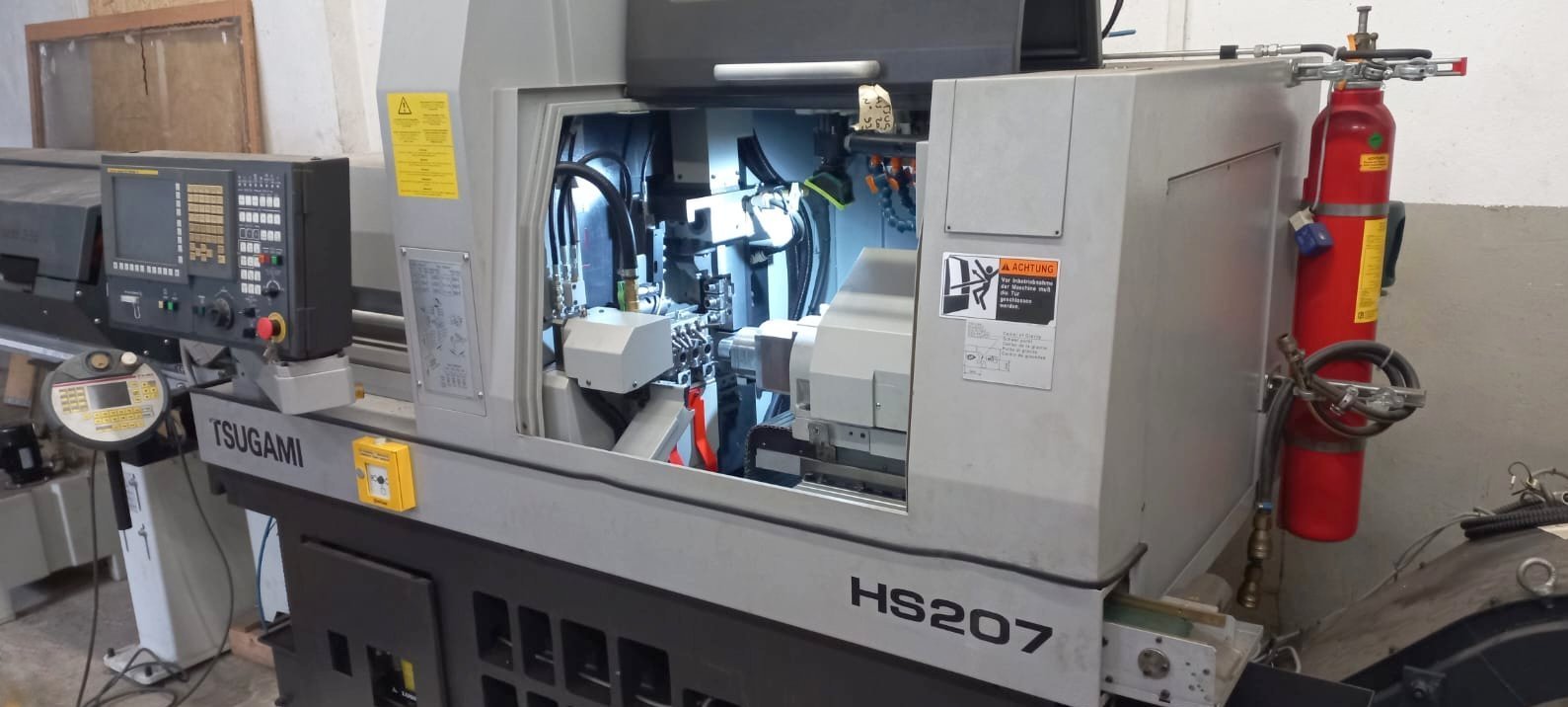

Torno automático CNC TSUGAMI HS207 fue fabricado en 2011 en Japón por TSUGAMI CORPORATION. La máquina está diseñada para la producción en serie de piezas pequeñas con geometrías complejas, utilizadas en diversos sectores industriales. Permite realizar operaciones precisas de torneado, taladrado y roscado en barras con un diámetro máximo de 20 mm.

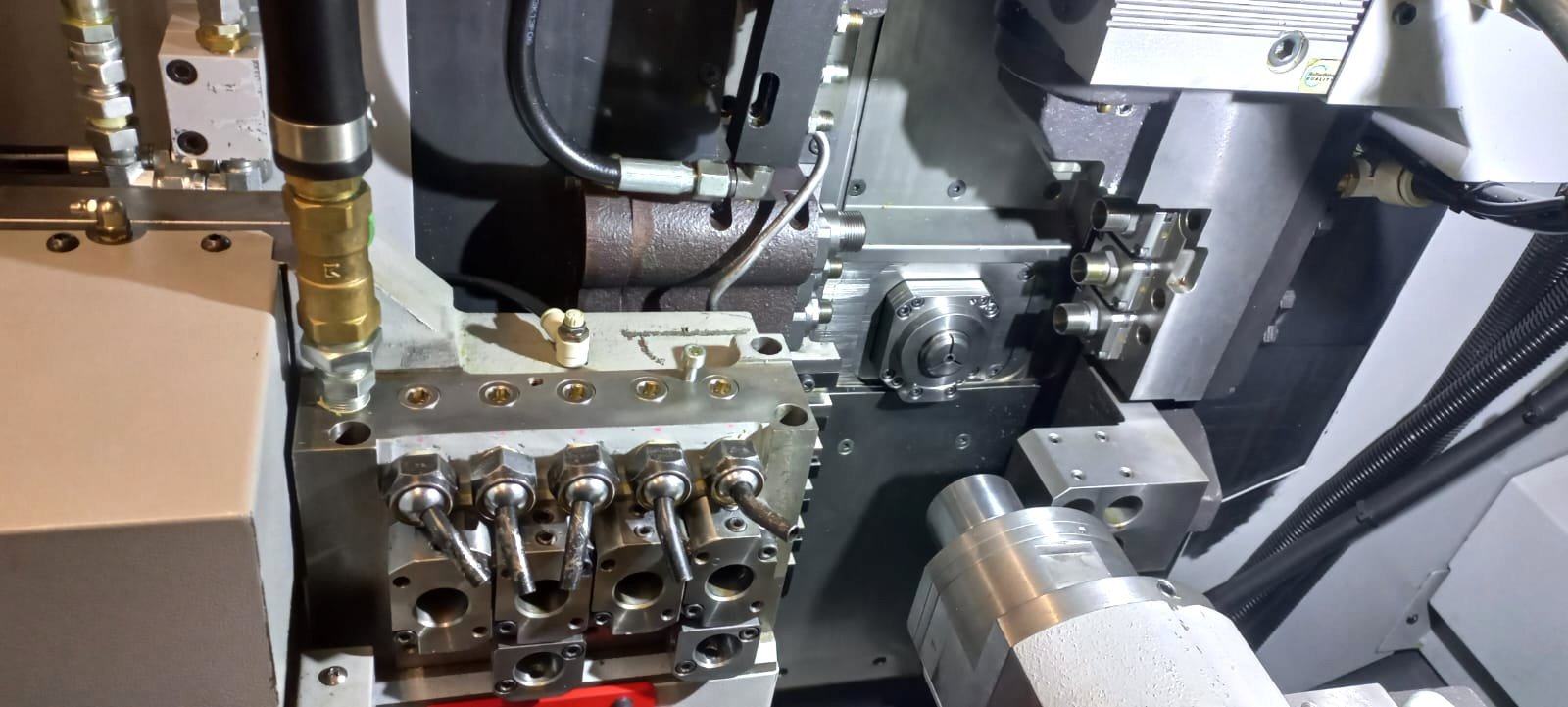

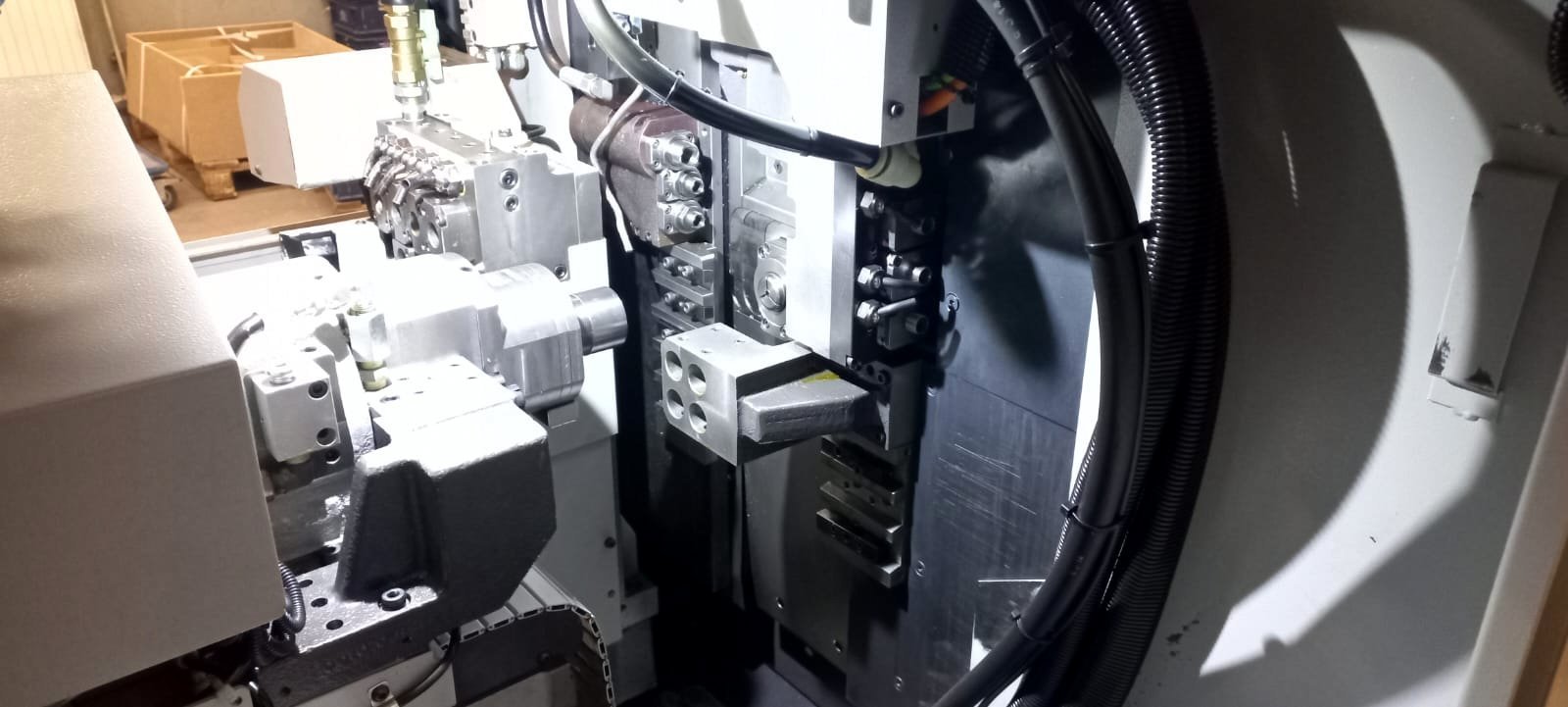

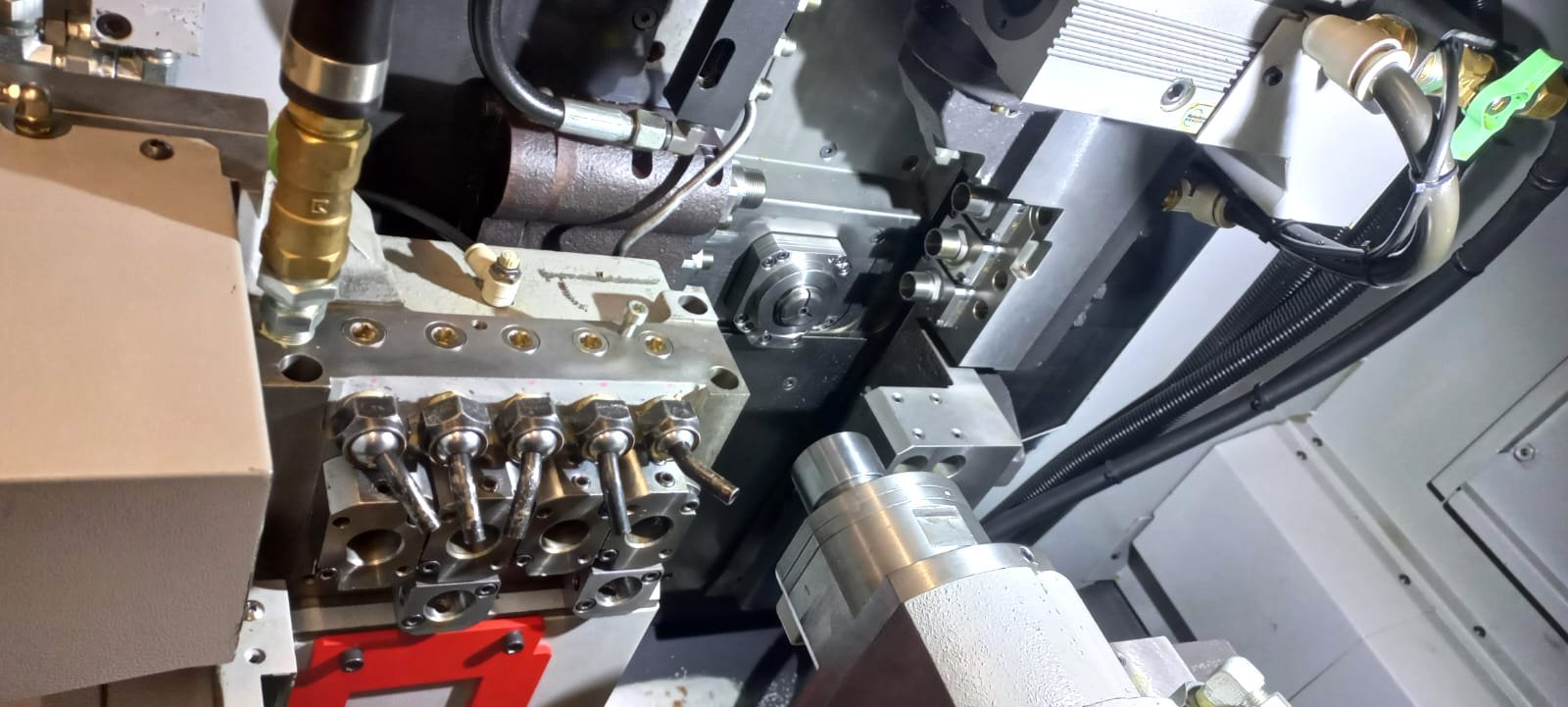

El mecanizado se realiza en 9 ejes controlados numéricamente mediante el husillo principal y un husillo secundario. Esta configuración permite realizar operaciones en ambos lados de la pieza sin necesidad de volver a sujetarla. Una vez finalizado el mecanizado en un lado, la pieza se transfiere al segundo husillo, que continúa la operación desde el lado opuesto. De este modo, se pueden realizar operaciones sucesivas en un único ciclo, lo que acelera la producción y garantiza una alta repetibilidad dimensional de las piezas acabadas.

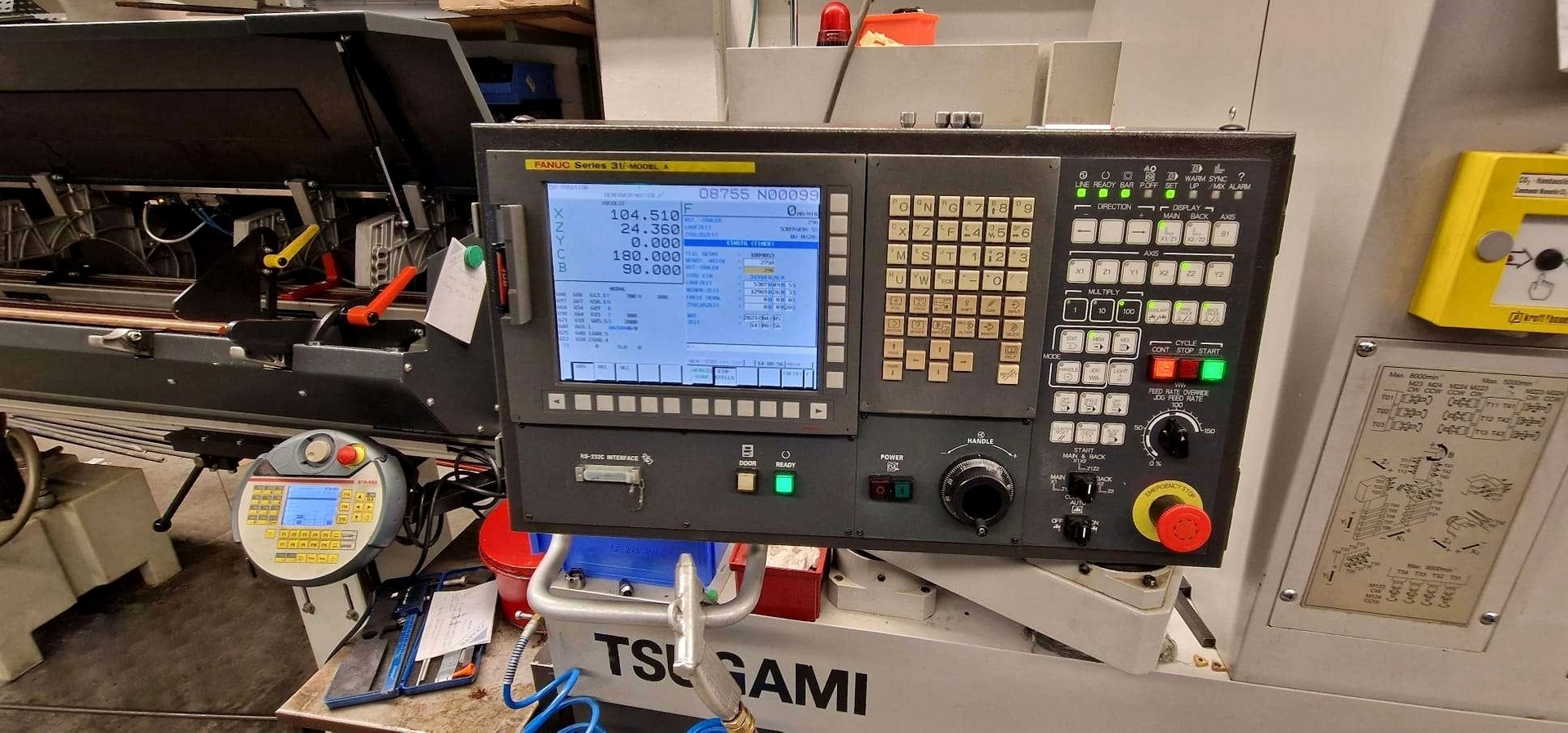

La TSUGAMI HS207 se maneja mediante un controlador CNC FANUC Series 31i-MODEL A, con una interfaz intuitiva y acceso a una amplia gama de funciones avanzadas. La alimentación automática de material corre a cargo del alimentador de barras FMB turbo 3-36. La máquina también está equipada, entre otras cosas, con un transportador de virutas y un sistema de extinción de incendios. El torno de cabezal móvil TSUGAMI HS 207 pesa 3300 kg.

Especificaciones técnicas del torno CNC TSUGAMI HS207

• controlador CNC: FANUC Series 31i-MODEL A
• número de ejes: 9 (X1, X2, Y1, Y2, B, C1, C2, Z1, Z2)
• diámetro máximo de la barra: fi 20 mm

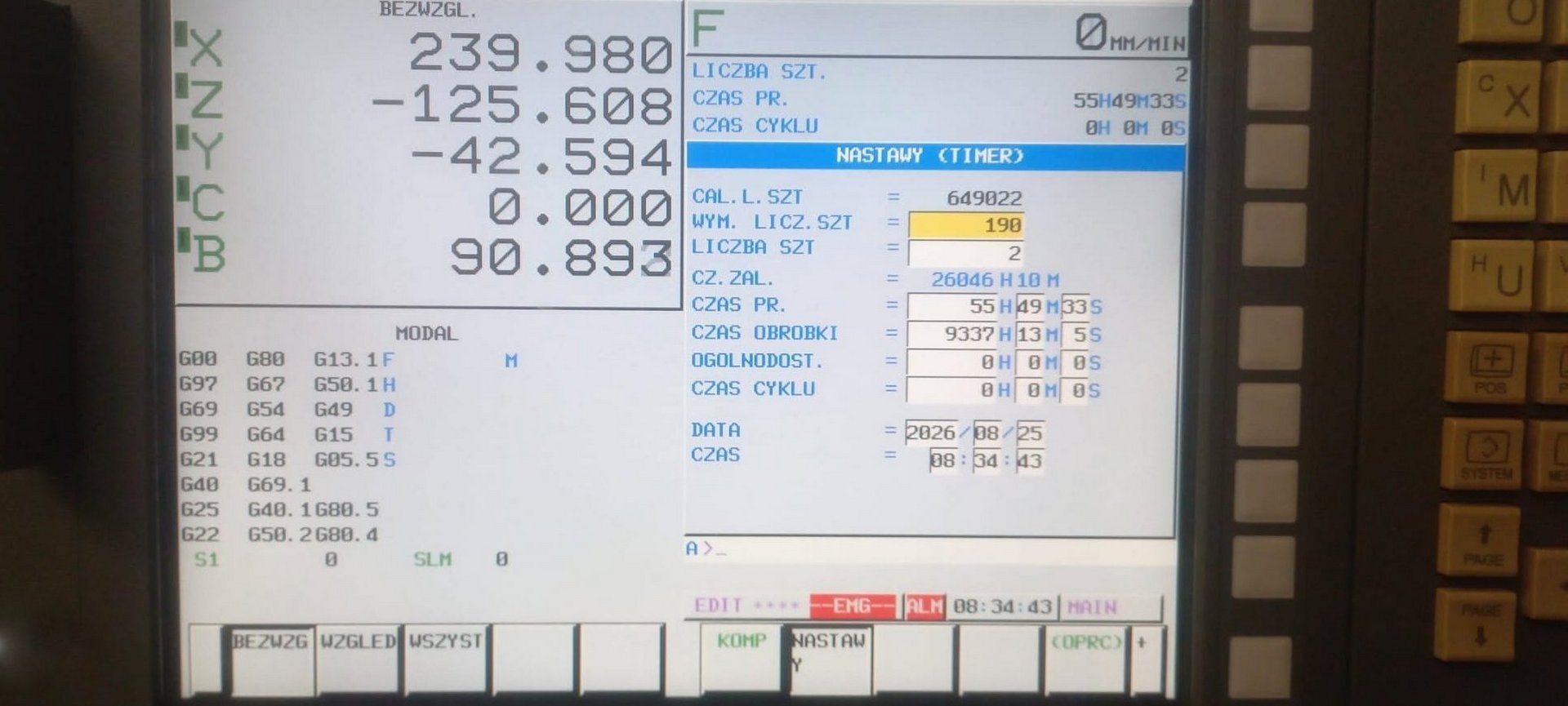

• horas de funcionamiento: 9337 h
• tiempo de encendido de la máquina: 26046 h
• husillo secundario
• alimentador de barras: FMB turbo 3-36
• transportador de piezas
• transportador de virutas
• sistema de extinción de incendios
• bomba de aceite de alta presión
• iluminación del área de trabajo
• conexión para extracción de neblina
• manual de instrucciones en polaco
• potencia nominal: 14,3 kVA
• alimentación eléctrica: 3x 200 V; 50 Hz
• peso de la máquina TSUGAMI: 3300 kg
