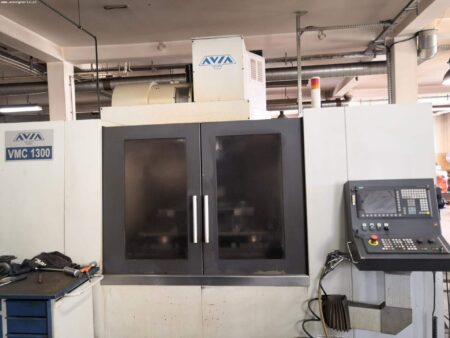

Centre de fraisage vertical AVIA VMC 1300

Le centre de fraisage vertical AVIA VMC 1300 a été construit en Pologne en 2012. La fraiseuse a une commande numérique SIEMENS 828D et une table avec une surface de serrage de 1500×710 mm avec un poids maximal de la pièce à usiner de 1500 kg. La machine comprend une broche qui tourne à 50-10000 tr / min.

Paramètres techniques de la fraiseuse AVIA VMC-1300

– Contrôle CNC: SIEMENS 828D
– variateurs et moteurs: SIEMENS

Tableau horizontal:
– surface de montage sur une table horizontale: 1500 x 710 mm
– nombre de rainures en T: largeur x espacement: 5 x 18 x 125 mm
– poids maximum de la pièce: 1500 kg

Broche:
– type: cartouche
– porte-outils: ISO 40 selon PN-92 / M-55085/01 (DIN 69871A)
– champignon de montage: ISO 7388/2 type B
– distance maximale entre la face de la broche et la table: 100 mm
– distance minimale entre l’avant de la broche et la table: 770 mm
– tours: 50-10000 tr / min.
– puissance moteur (S6-25%, cycle de travail 10 min): 32 kW
– puissance moteur en fonctionnement continu: 15 kW

Décalage des axes:
– longitudinal X: 1300 mm
– transversal Y: 700 mm
– Z vertical: 670 mm

Magazine d’outils:
– nombre d’outils: 40 pcs.
– diamètre maximum de l’outil: 85 mm
– longueur maximale d’outil: 300 mm
– poids maximum de l’outil: 7 kg
– temps de changement d’outil: 2,8 s

Avances rapides dans les axes X, Y, Z: 30/30/30 m / min.

Précision (selon la norme ISO 230-2):
– précision de positionnement: + -0,005 mm
– répétabilité du positionnement: 0,005 mm

Demande d’air comprimé:
– pression réseau: 0,6 MPa
– dépenses: 0,2 m3 / min.
– qualité de l’air: classe 5 selon DIN ISO 8573-1

Dimensions hors tout en millimètres:
– longueur x largeur x hauteur: 4300 x 3000 x 3250 mm
– dimensions de transport: 2290 x 3150 x 2865 mm

Autres données machine:
– capacité du réservoir de liquide de refroidissement: ~ 700 litres
– largeur de l’ouverture de la porte avant: 1395 mm
– données d’installation: 3x400V / 50Hz / 40kVA
– convoyeur à copeaux: type à vis
– poids de la fraiseuse CNC AVIA VMC 1300: environ 9600 kg
