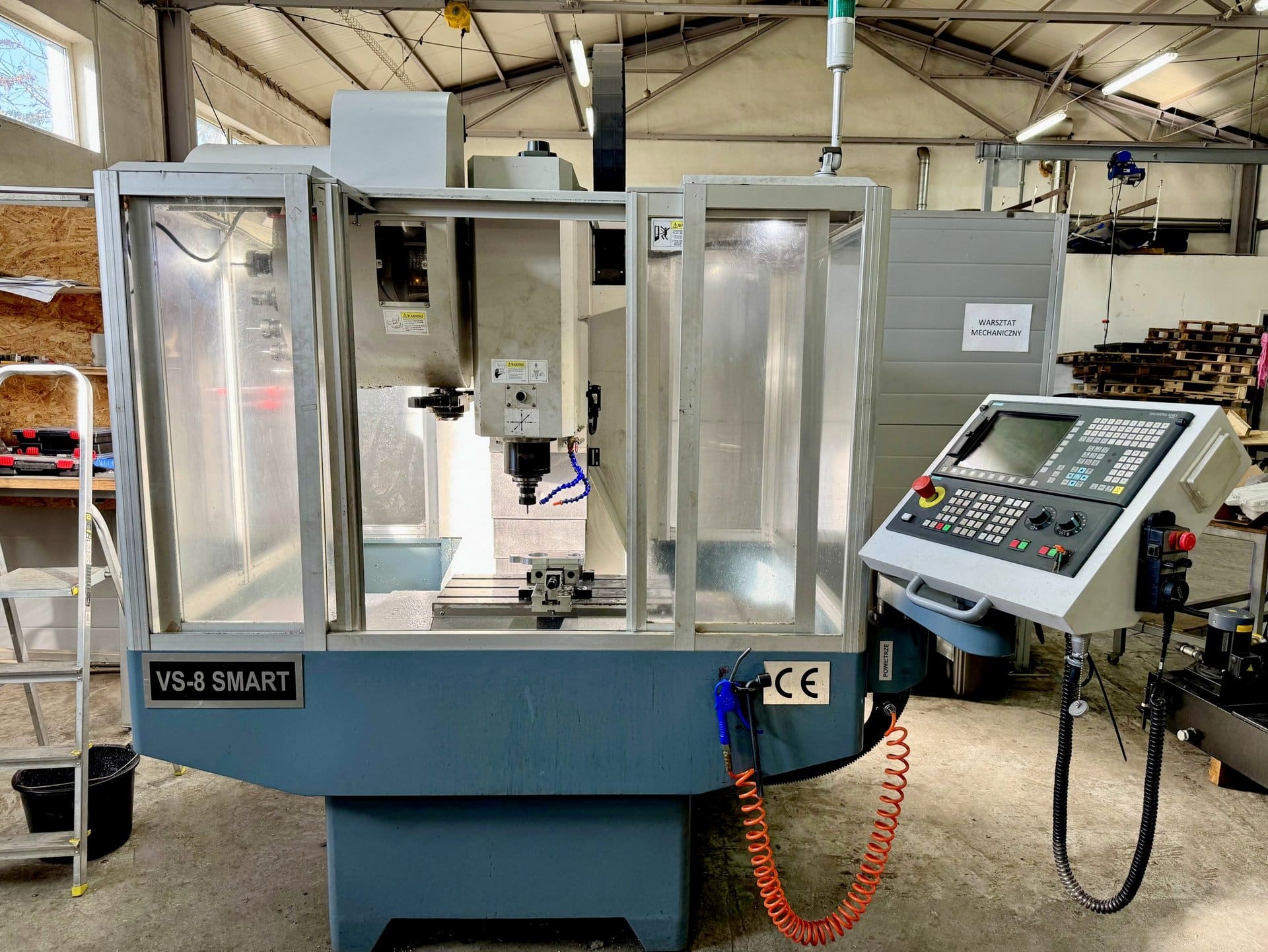

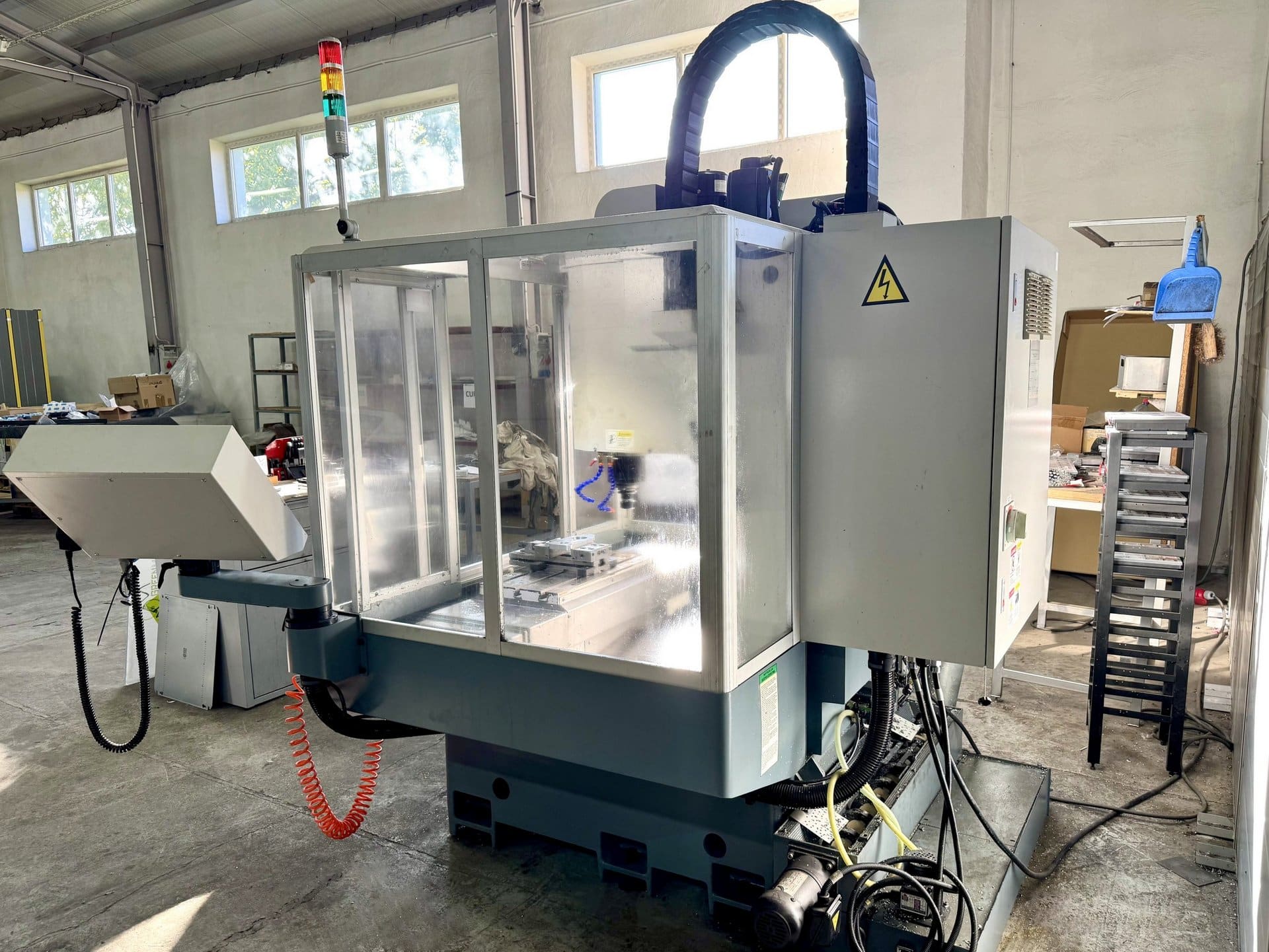

Centre d’usinage CNC WAFO VS-8 SMART

Centre d’usinage CNC WAFO VS-8 SMART a été construit en 2022 en Pologne par Warszawska Fabryka Obrabiarek WAFO Sp. z o.o. La machine a été utilisée occasionnellement et a travaillé un petit nombre d’heures.

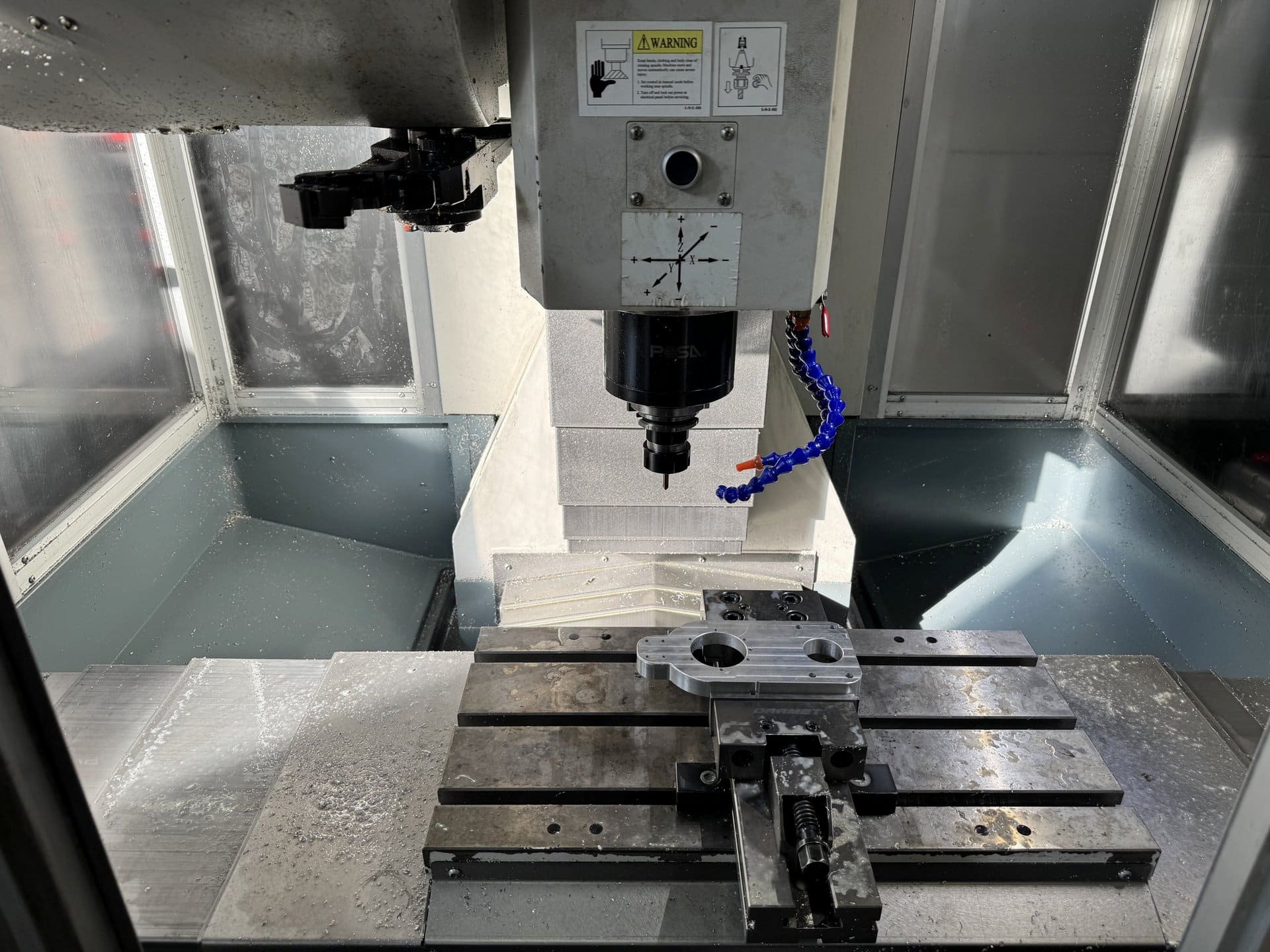

Le WAFO VS-8 SMART est un excellent choix pour la production de pièces de précision à l’unité ou en petits lots. La machine, de conception compacte, se distingue par des composants soigneusement sélectionnés avec les meilleurs paramètres techniques, qui garantissent des performances exceptionnelles pendant toute sa durée de vie. Des pièces d’un poids maximum de 150 kg sont usinées à l’intérieur d’une cabine entièrement fermée au moyen d’une broche à grande vitesse et d’outils de coupe provenant d’un magasin à 20 positions. La stabilité du processus est quant à elle assurée par un banc extrêmement rigide, qui élimine en permanence toute vibration et oscillation. Tout cela est complété par la commande CNC SIEMENS extrêmement facile à utiliser, avec superposition ShopMill et simulation 3D. Le centre d’usinage vertical CNC WAFO VS-8 pèse 2100 kg.

Caractéristiques techniques de la fraiseuse CNC WAFO VS-8 SMART

• avance dans l’axe X/Y/Z : 400/300/500 mm
• vitesse d’avance dans l`axe X,Y,Z : 10 m/min
• déplacement rapide dans l’axe X,Y,Z : 15 m/min
• poids maximal de la pièce : 150 kg
• dimensions de la table de travail (L x L) : 600 x 300 mm
• vitesse de rotation maximale de la broche : 10000 tr/min
• cône de la broche : BT40
• puissance d’entraînement de la broche : 3,7 kW
• type d’entraînement de la broche : courroie
• distance maximale entre la broche et la surface de la table de travail : 580 mm
• distance minimale entre la broche et la surface de la table de travail : 80 mm
• diamètre maximal de l’outil : 95 mm
• longueur maximale de l’outil : 150 mm
• poids maximal de l’outil : 8 kg
• nombre des rainures en T : 3
• largeur des rainures en T : 16 mm
• puissance du servomoteur dans l’axe X/Y/Z : 750/750/2000 W
• puissance de la pompe de refroidissement : 90 W
• puissance du moteur : 5,5 kW
• alimentation électrique : 3x 400 VAC ; 50 Hz
• dimensions (L x L x H) : 2068 x 2365 x 2500 mm
• poids de la machine WAFO VS-8 SMART : 2100 kg

Equipement du centre de fraisage WAFO VS-8S

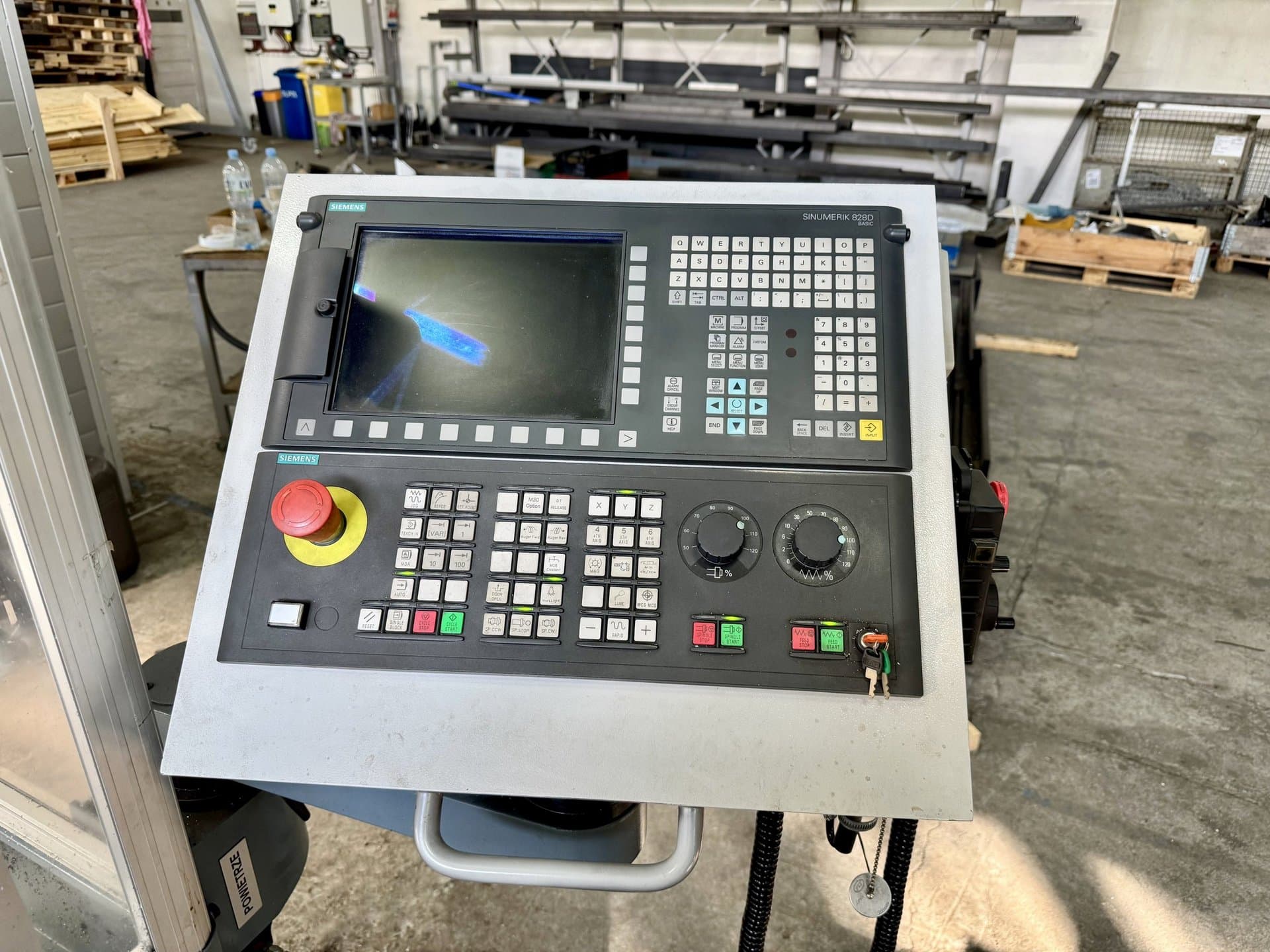

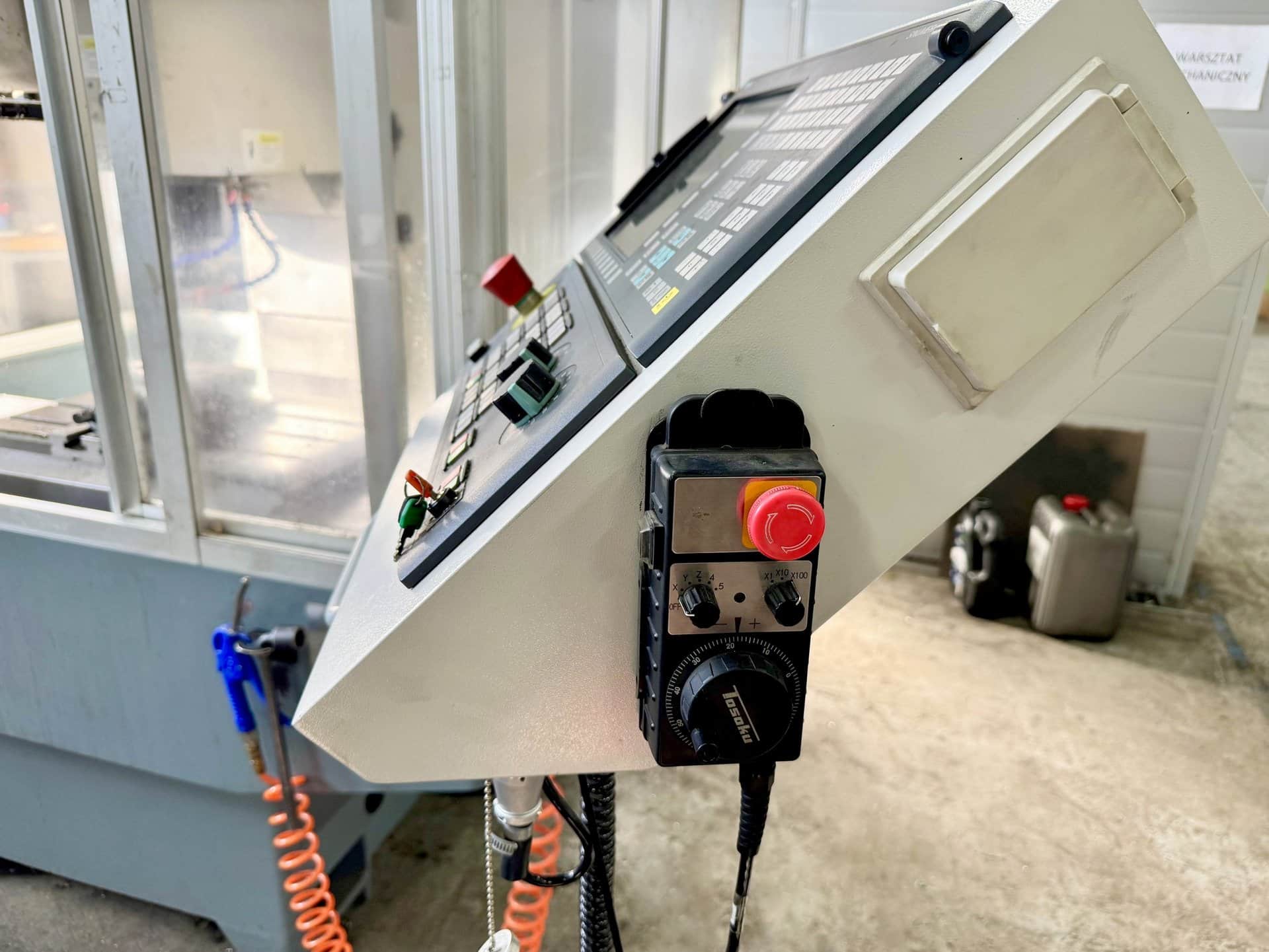

• commande CNC SIEMENS SINUMERIK 828D avec superposition ShopMill et simulation 3D

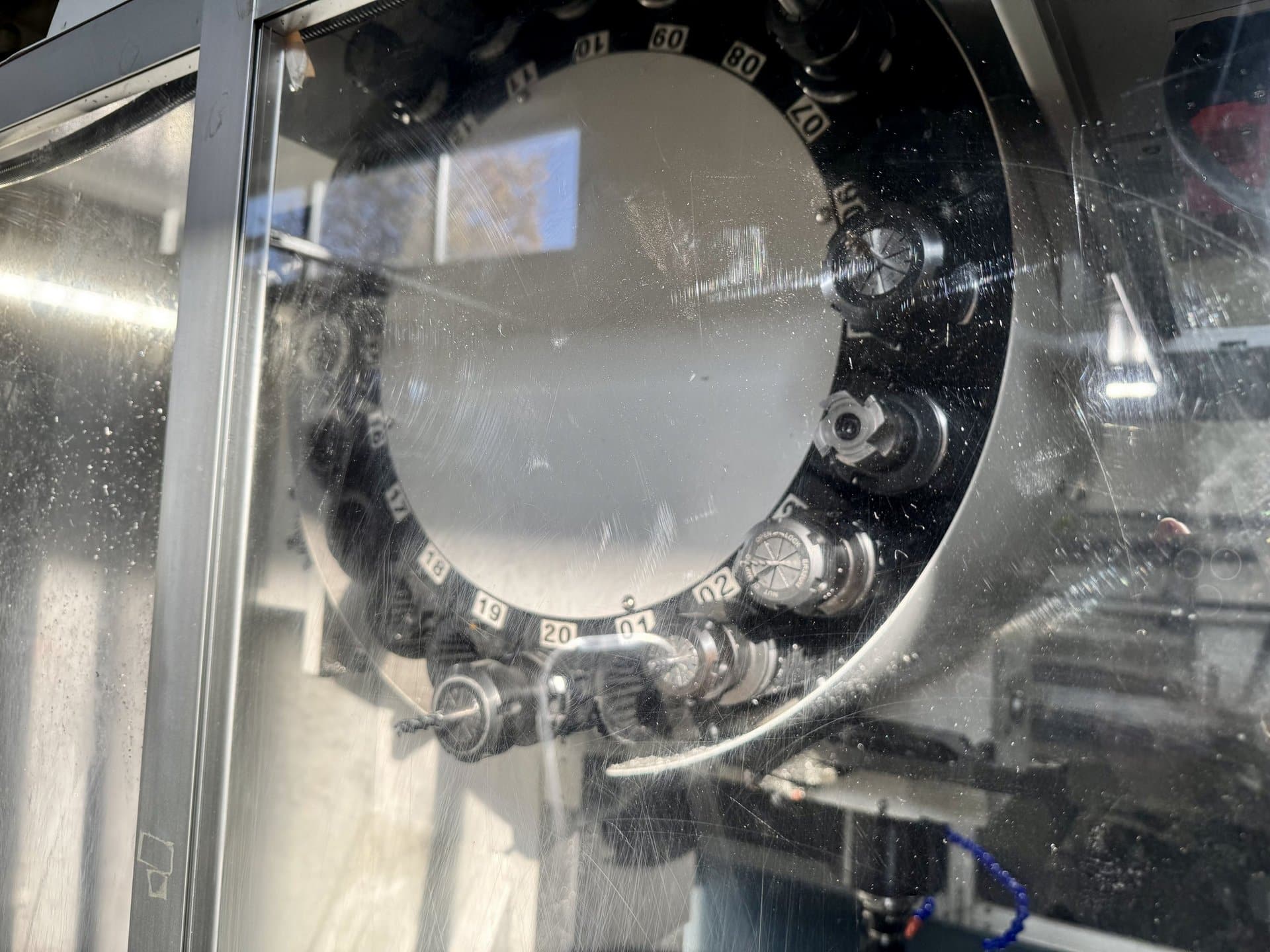

• magasin d’outils à tambour 20 positions
• servomoteurs sur tous les axes
• éjecteur de copeaux avec conteneur
• pistolet à air comprimé
• guides linéaires sur tous les axes
• vis à billes sur tous les axes
• pompe à liquide de refroidissement
• lampe LED indiquant l’état de la machine
• éclairage de l’espace de travail
• interface RJ45
• DTR – Documentation technique et opérationnelle
• certificat CE
