Ligne de profilage IZAN MAKINA IZFORM IZ5

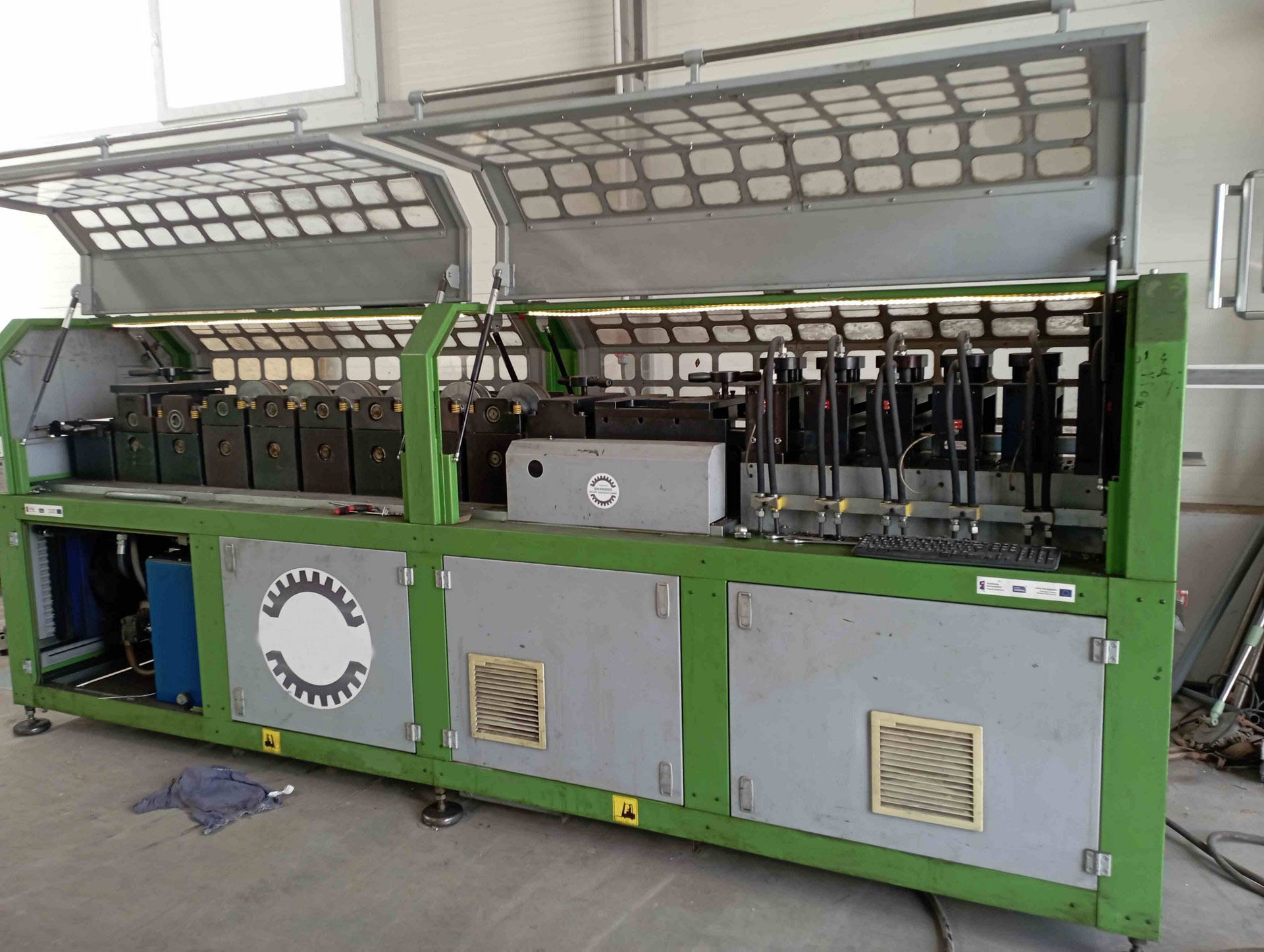

Ligne de profilage IZAN MAKINA IZFORM IZ5 a été construite en 2019 en Turquie par İzan Makina – İmalat İnşaat İç ve Dış Ticaret Limited Şirketi. Cette ligne, qui se distingue par l’utilisation de la technologie de pointe disponible sur le marché, est conçue pour les constructions de cadres. Ses capacités d’usinage étendues permettent le formage précis et entièrement automatique de profilés formés à froid de type C et U de différentes dimensions. Ces éléments sont utilisés, entre autres, dans les cloisons et les modules de salle de bains. La machine à profiler IZAN MAKINA IZFORM IZ5 est proposée avec un équipement complet, notamment un logiciel BIM avancé et un dérouleur de tôles d’une capacité maximale de 3 tonnes.

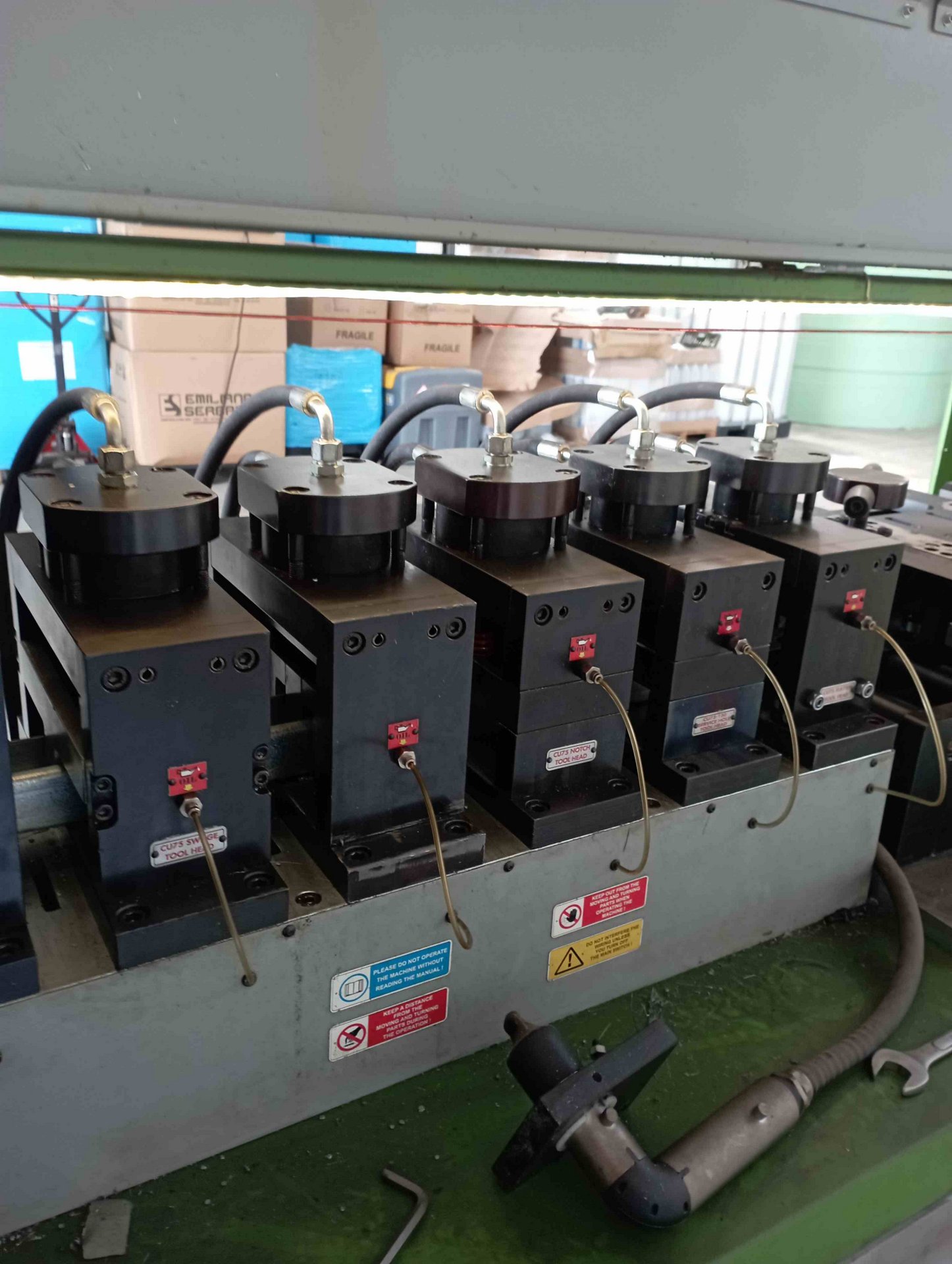

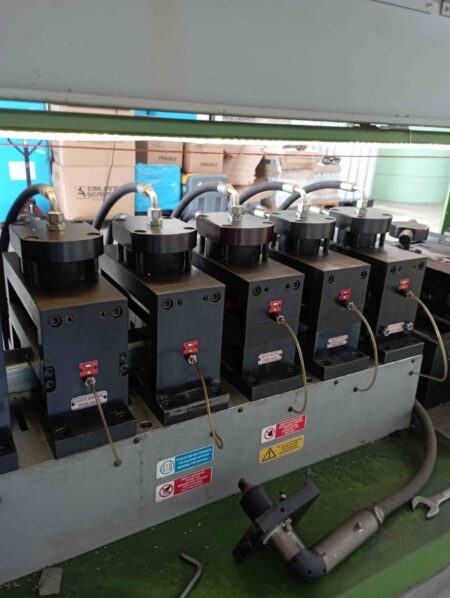

La profileuse IZAN MAKINA IZ5 est actuellement configurée pour la production de profilés C75x1,2 mm et C100x1,2 mm. Le cycle de production est réalisé au moyen d’une tête d’outil fiable dotée des capacités d’usinage suivantes :
– trou de rivet
– trou de service (diamètre 32 mm)
– crantage
– rétreint
– aplatissement
– découpe

Caractéristiques techniques de la machine à profiler IZAN MAKINA IZFORM IZ5

• taille du profil : 75/90/100/140/150 mm
• type de profil : C, U
• épaisseur maximale de la bande : 2 mm
• épaisseur minimale de la bande : 0,5 mm
• vitesse de travail : 500 m/h
• capacité du dérouleur de tôles : 3000 kg
• capacité du réservoir d’huile : 90 l
• puissance installée : 18 kW
• température ambiante : -10°C/+40°C
• alimentation électrique : 3x 380-400 V ; 50/60 Hz
• dimensions (L x L x H) : 3800 x 850 x 1550 mm
• poids de la machine IZAN MAKINA : 2750 kg

Equipement de la ligne de profilage IZFORM IZ5

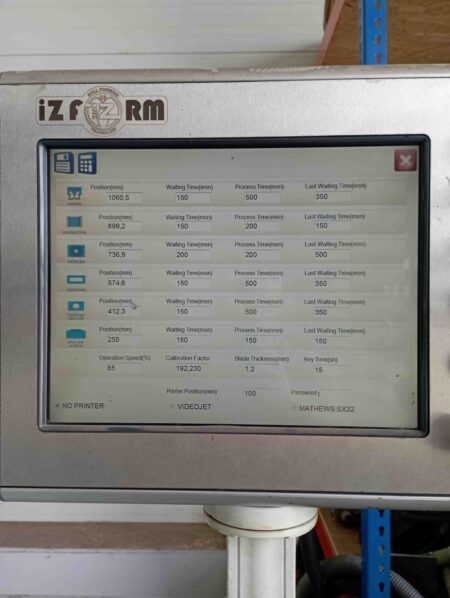

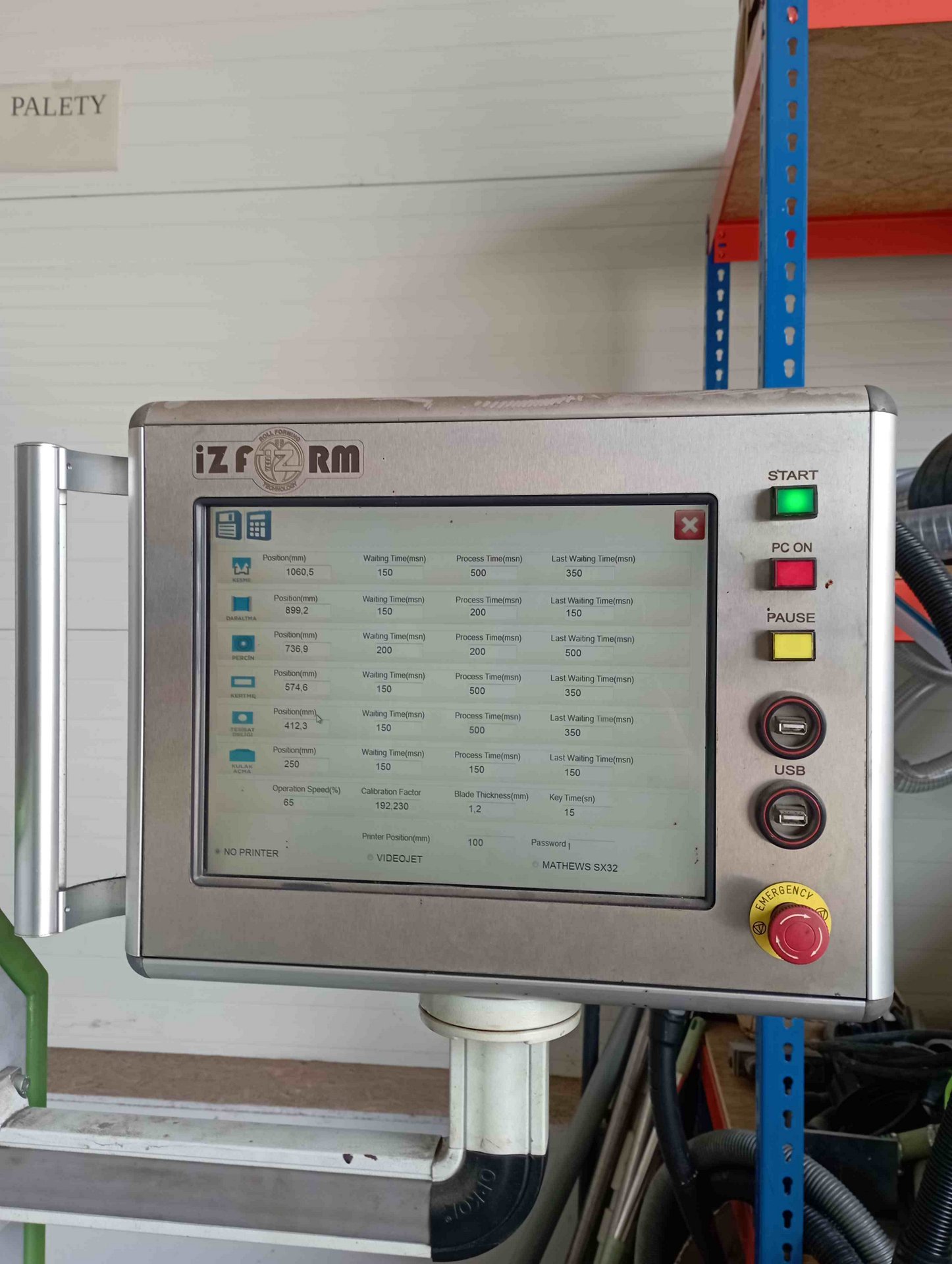

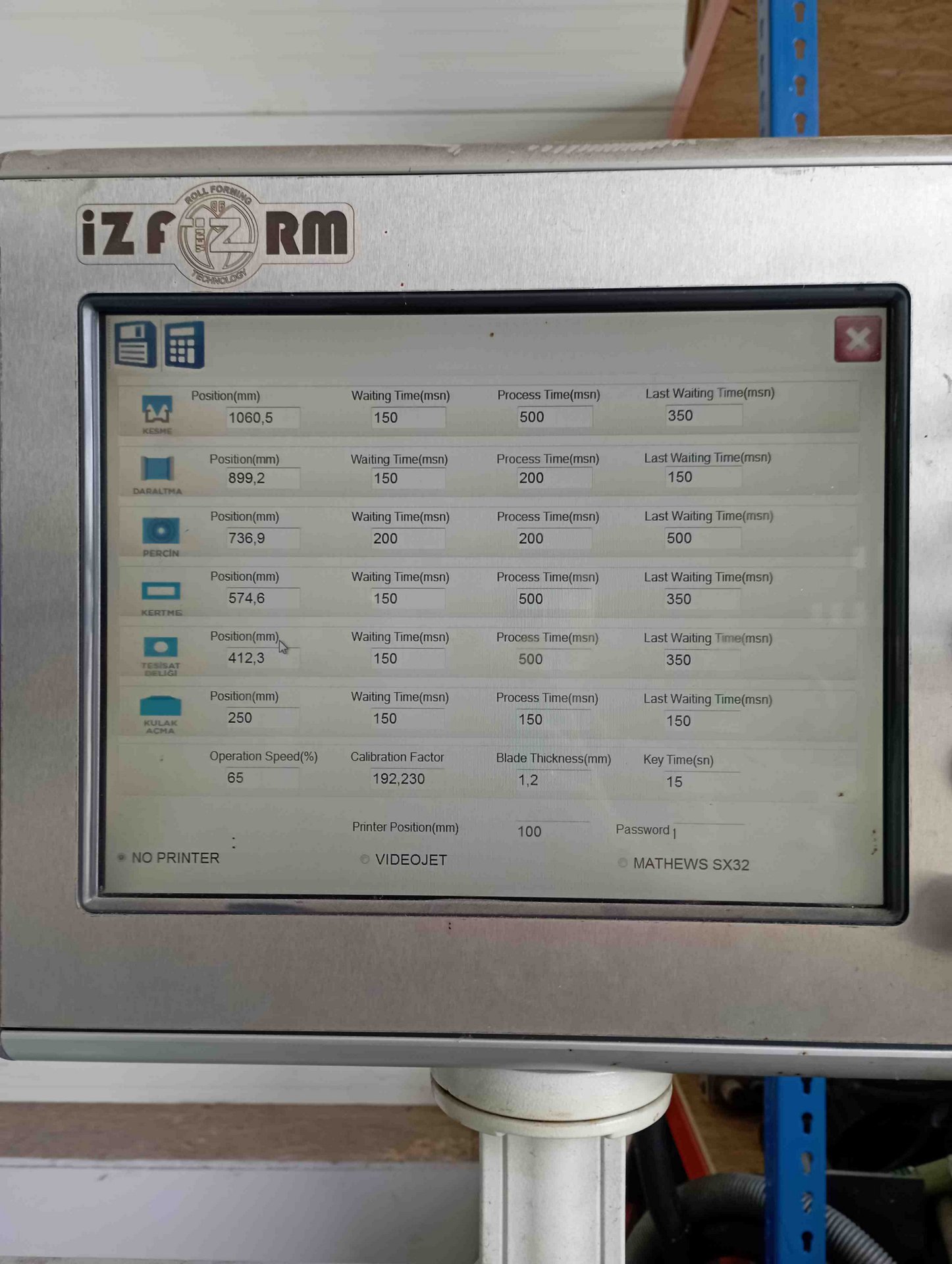

• panneau opérateur avec écran tactile et système Windows 7
• logiciel BIM (Building Information Modelling) : VERTEX BD FRAMER
• logiciel de production : IZFORM OS
• possibilité de former des cordons sur des brides de profilés
• dérouleur de tôles
• imprimante à jet d’encre
• système de lubrification automatique de la tête de l’outil contrôlé électroniquement

(Les paramètres techniques indiqués ont été obtenus sur le site Internet du fabricant de la machine. Leur exactitude ne peut être garantie et ils peuvent donc différer légèrement de la réalité.)
