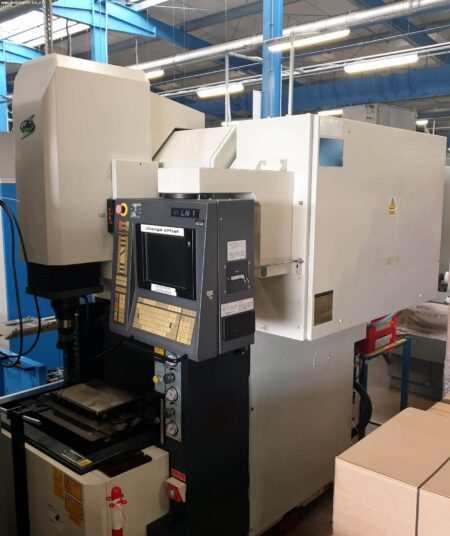

Machine d’électroérosion par enfonçage SODICK AQ35L

La machine d’électroérosion par enfonçage SODICK AQ35L a été produite en 1999. Il est équipé d’une table d’une taille de 400×600 mm. La cuve de traitement avec des dimensions internes de 750 x 550 x 320 mm a une capacité de 112 L. La machine permet de traiter un détail avec un poids maximum de 550 kg. La machine d’électroérosion est équipée, entre autres, d’un changeur d’électrodes automatique (ATC 5), d’un refroidisseur de fluide de coupe et d’un refroidisseur de moteur d’essieu.

Caractéristiques techniques de la machine d’électroérosion SODICK AQ35L

– dimensions de la table (largeur x profondeur): 600 x 400 mm
– dimension intérieure de la cuve de traitement (largeur x profondeur x hauteur): 750 x 550 x 320 mm
– plage de niveau diélectrique du fluide (à partir du tableau): 60-270 mm
– capacité cuve de traitement: 112 l
– Course de l’axe X: 350 mm
– Course de l’axe Y: 250 mm
– Course de l’axe Z: 250 mm
– poids maximal de l’électrode: 50 kg (20 kg pour les spécifications de la tête R)
– poids maximum de la pièce: 550 kg
– puissance électrique: 8 kVA
– distance de la table à la surface de préhension: 212-462 mm
– hauteur de la table depuis le sol: 850 mm
– alimentation du transformateur: 3 x 400 VAC, 10 kVA, 50 Hz / 60 Hz
– pression requise, mandrin manuel: 0,44 MPa (4,5 kgf / cm2)
– pression requise, mandrin automatique: 0,64 MPa (6,5 kgf / cm2)
– consommation d’air: 100 l / min (ANR)

Spécifications du réservoir

– dimensions extérieures (largeur x profondeur x hauteur): 980 x 680 x 860 mm
– poids: 100 kg (sans diélectrique)
– capacité du réservoir: 275 l
– capacité de fluide diélectrique requise: 330 l
– filtre en papier remplaçable avec un filtre diélectrique (MF-2400, pression)

Dimensions hors tout de la machine EDM:
– hauteur: 2395 mm
– largeur de transport: 1535 mm, largeur d’installation: 2020 mm
– profondeur de transport: 2210 mm, profondeur de montage: 2485 mm
– poids de la machine: 3900 kg + 500 kg d’outillage (2 palettes)

Refroidisseur de serpentin (pour refroidir le moteur linéaire):
– Dimensions extérieures du réservoir du refroidisseur à serpentin (L x P x H): 400 x 400 x 800 mm
– poids du réservoir du refroidisseur à serpentin: 50 kg (sans diélectrique)
– capacité du réservoir du refroidisseur de serpentin: 30 l
– capacité d’huile de refroidissement requise: 20 l
– huile de refroidissement: Tetra 2 (VG2)

Accessoires de la machine:
– refroidisseur de moteur d’essieu
– refroidisseur de liquide de coupe
– ATC 5: changeur d’électrodes automatique
– extrait de brouillard d’huile
– système anti incendie
