Centro di lavoro CNC FADAL VMC 3016

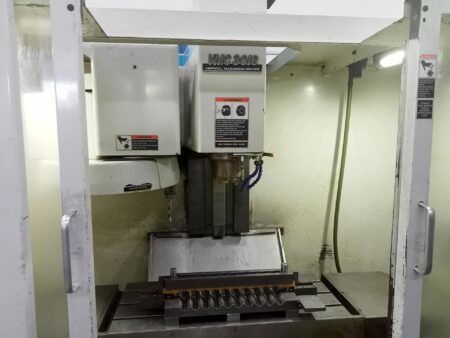

Centro di lavoro CNC FADAL VMC 3016, costruito nel 1994 negli Stati Uniti, è utilizzato per la lavorazione di precisione di pezzi con un peso massimo di 453 kg. La macchina, che si distingue per le sue ampie capacità di lavorazione e l’elevata produttività, dispone di un’ampia area di lavoro completamente illuminata, con un potente mandrino e un magazzino utensili a 21 posizioni. Il movimento degli assi X, Y e Z lungo precise guide consente di ottenere eccellenti avanzamenti dinamici e ripetibili. Il tutto è completato da un controllo CNC intuitivo con molte funzioni utili, in cui i programmi di lavorazione vengono creati in pochi passaggi. Il centro di lavoro verticale CNC VMC 3016 pesa 3765 kg.

Caratteristiche tecniche della fresatrice CNC FADAL VMC 3016

• controllore CNC: FADAL CNC 32MP
• avanzamento negli assi X/Y/Z: 760/400/500 mm
• traslazione rapida negli assi X, Y: 18 m/min
• traslazione rapida sull’asse Z: 15 m/min
• velocità di taglio sugli assi X, Y, Z: 2,5-6350 mm/min
• superficie del piano di lavoro (L x L): 1000 x 400 mm
• peso massimo del pezzo: 453 kg
• velocità massima di rotazione del mandrino: 10000 giri/min
• velocità minima di rotazione del mandrino: 75 giri/min
• cono del mandrino: ISO 40
• potenza del mandrino: 11,2 kW
• coppia del mandrino: 18,1 Nm
• cambio utensile automatico (ATC)
• numero massimo di utensili: 21
• selezione utensili: casuale/direzionale
• diametro massimo dell’utensile: 76,2 mm
• diametro massimo dell’utensile (posizioni adiacenti vuote): 114 mm
• lunghezza massima dell’utensile: 381 mm
• peso massimo dell’utensile: 6,8 kg
• precisione di posizionamento degli assi: 0,050 mm
• precisione di ripetibilità dell’asse: 0,025 mm
• numero delle cave a T: 3
• larghezza della cava a T: 14 mm
• distanza delle cave a T: 110 mm
• distanza tra piano di lavoro e pavimento: 762 mm
• distanza tra l’estremità del mandrino e il piano di lavoro: 101-609 mm
• distanza tra l’asse del mandrino e la distanza tra le colonne: 406 mm
• potenza del motore di azionamento dell’asse (costante/picco): 2,4/4,7 kW
• diametro della vite a ricircolo di sfere: 40 mm
• illuminazione dello spazio di lavoro
• pressione dell’aria: 80 PSI
• livello di rumore: 77 dB(A)
• dimensioni (L x P x A): 2900 x 2055 x 2070 mm
• peso della macchina: 3765 kg
