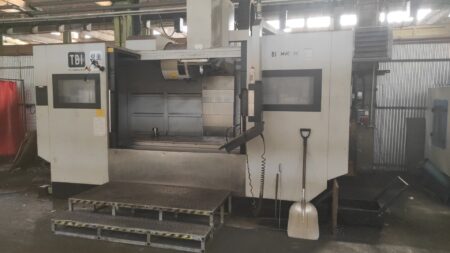

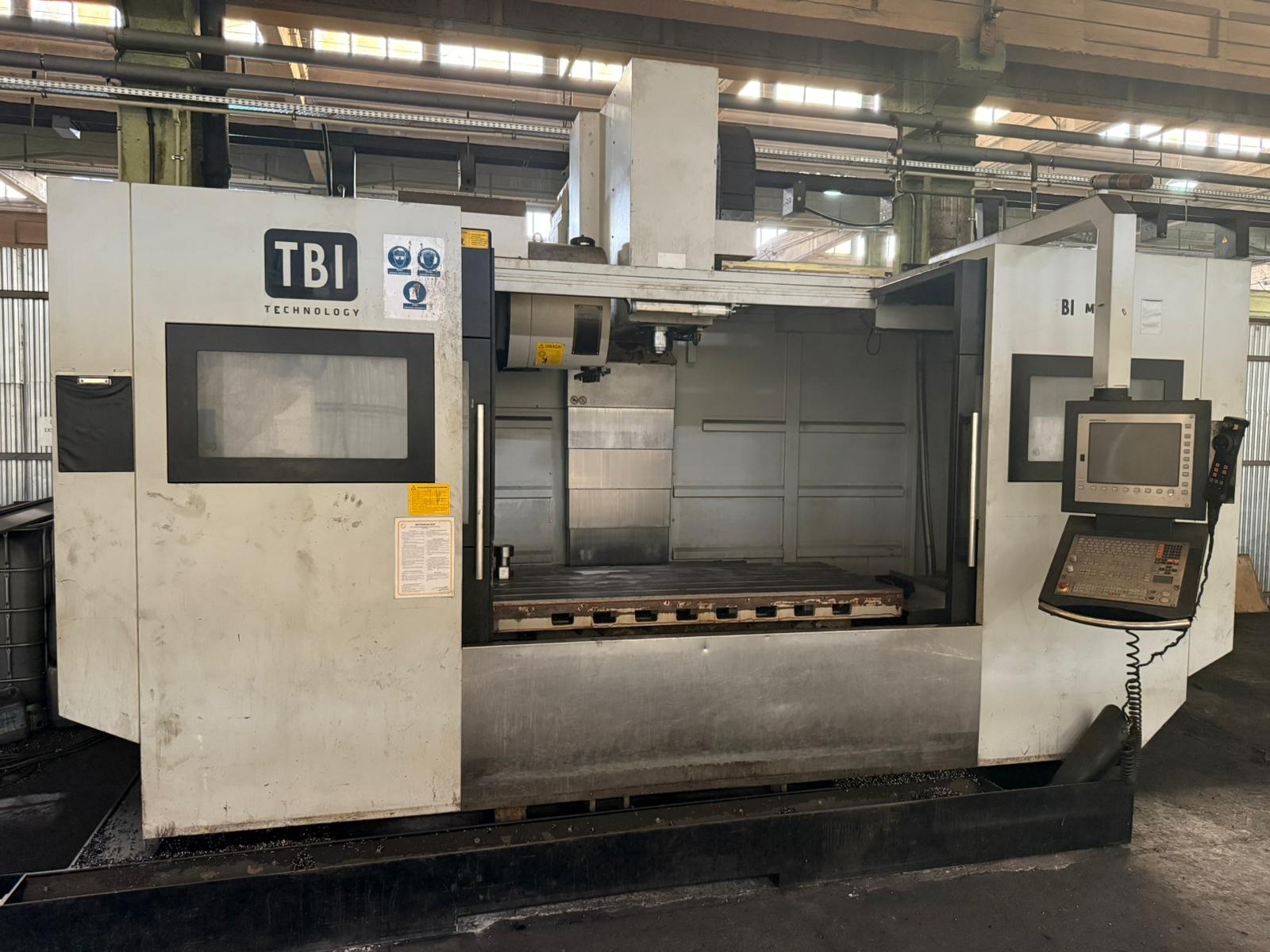

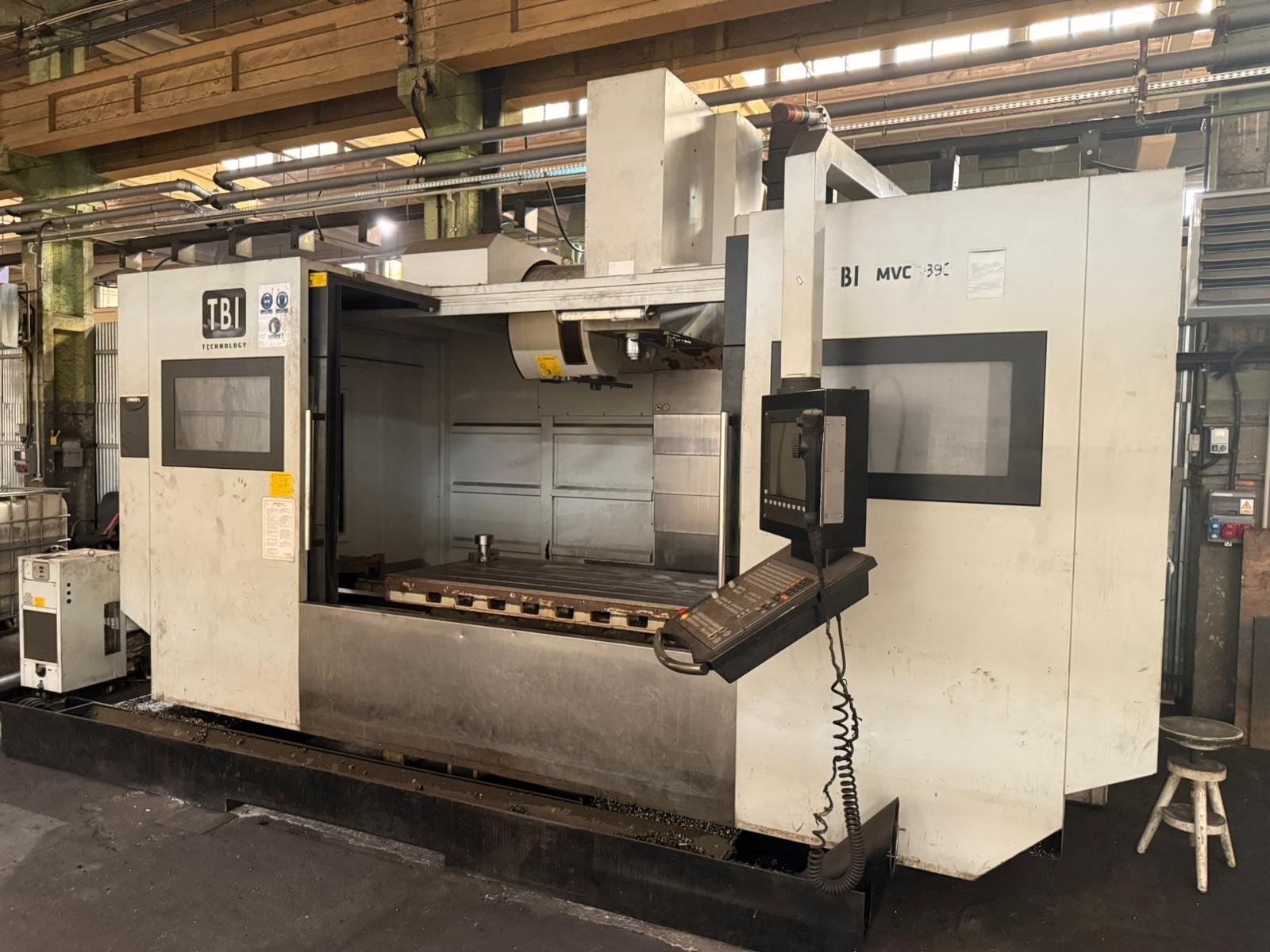

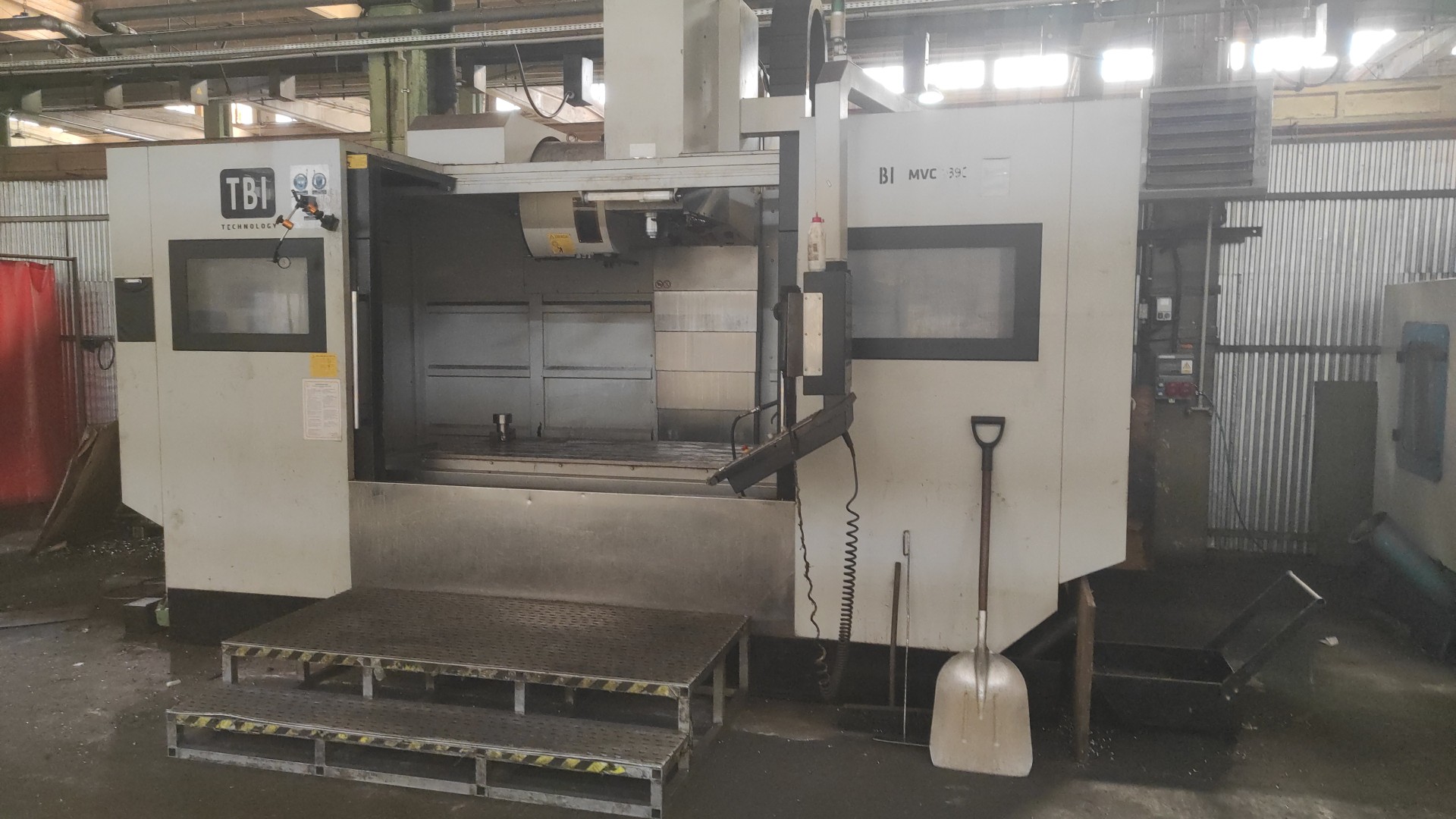

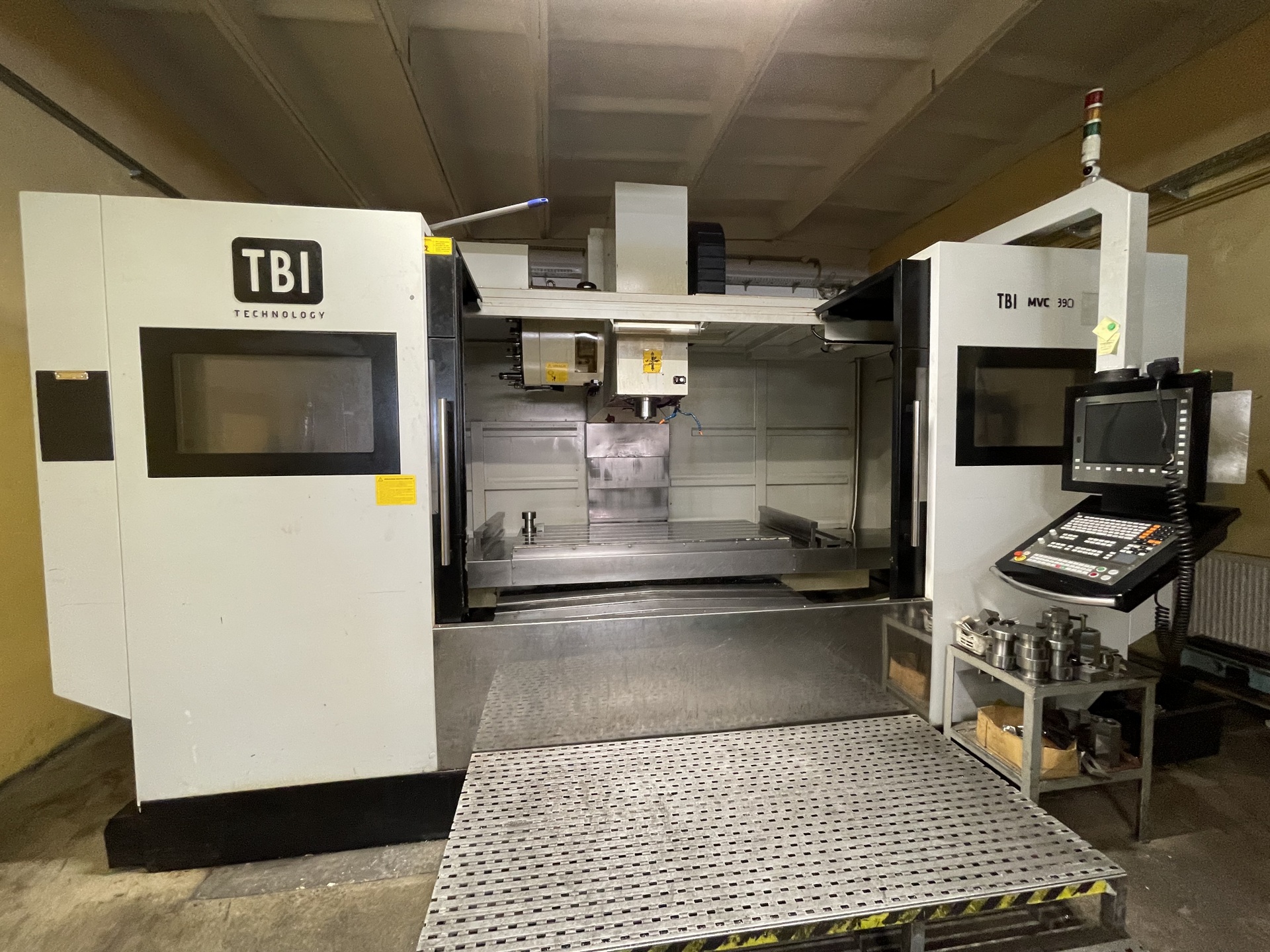

Centro di lavoro verticale CNC TBI MVC 1890

Centro di lavoro verticale CNC TBI MVC 1890 è stato costruito nel 2023 in Polonia da TBI Technology Sp. z o.o. La macchina ha lavorato pochissimo nel corso della sua vita utile. Durante l’ultima manutenzione, il mandrino è stato sostituito con uno nuovo del valore di 10 000 €.

Il centro di lavoro CNC MVC 1890 in offerta è una scelta eccellente per la lavorazione di pezzi pesanti con un peso massimo di 2500 kg. Le soluzioni tecniche all’avanguardia utilizzate garantiscono la massima precisione ed efficienza. Tra queste, un mandrino principale affidabile e ad alta velocità. Grazie alla stabilizzazione della temperatura (raffreddamento a olio), il mandrino non si deforma termicamente e mantiene una temperatura costante durante il funzionamento ad alta velocità. Gli utensili da taglio, invece, sono continuamente raffreddati durante la lavorazione, il che ne aumenta la durata complessiva.

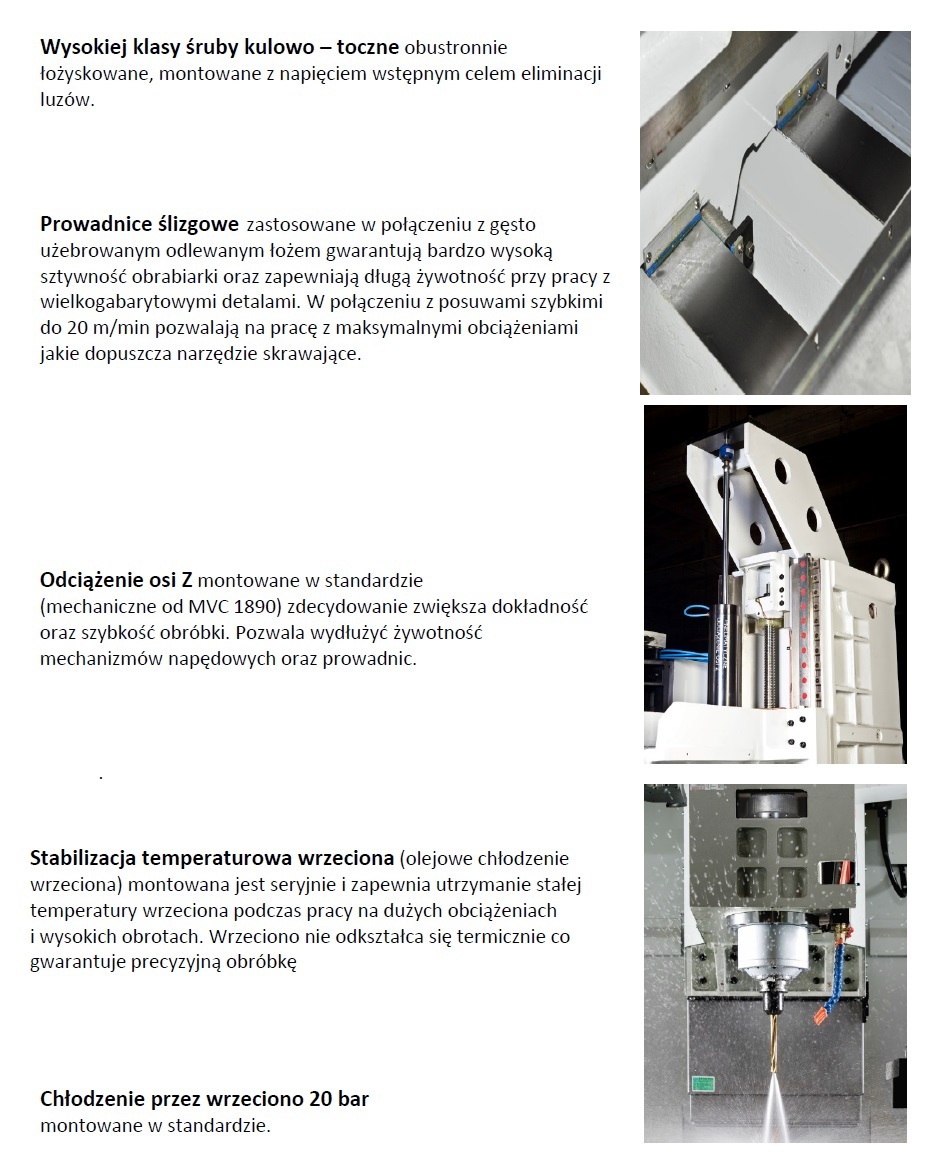

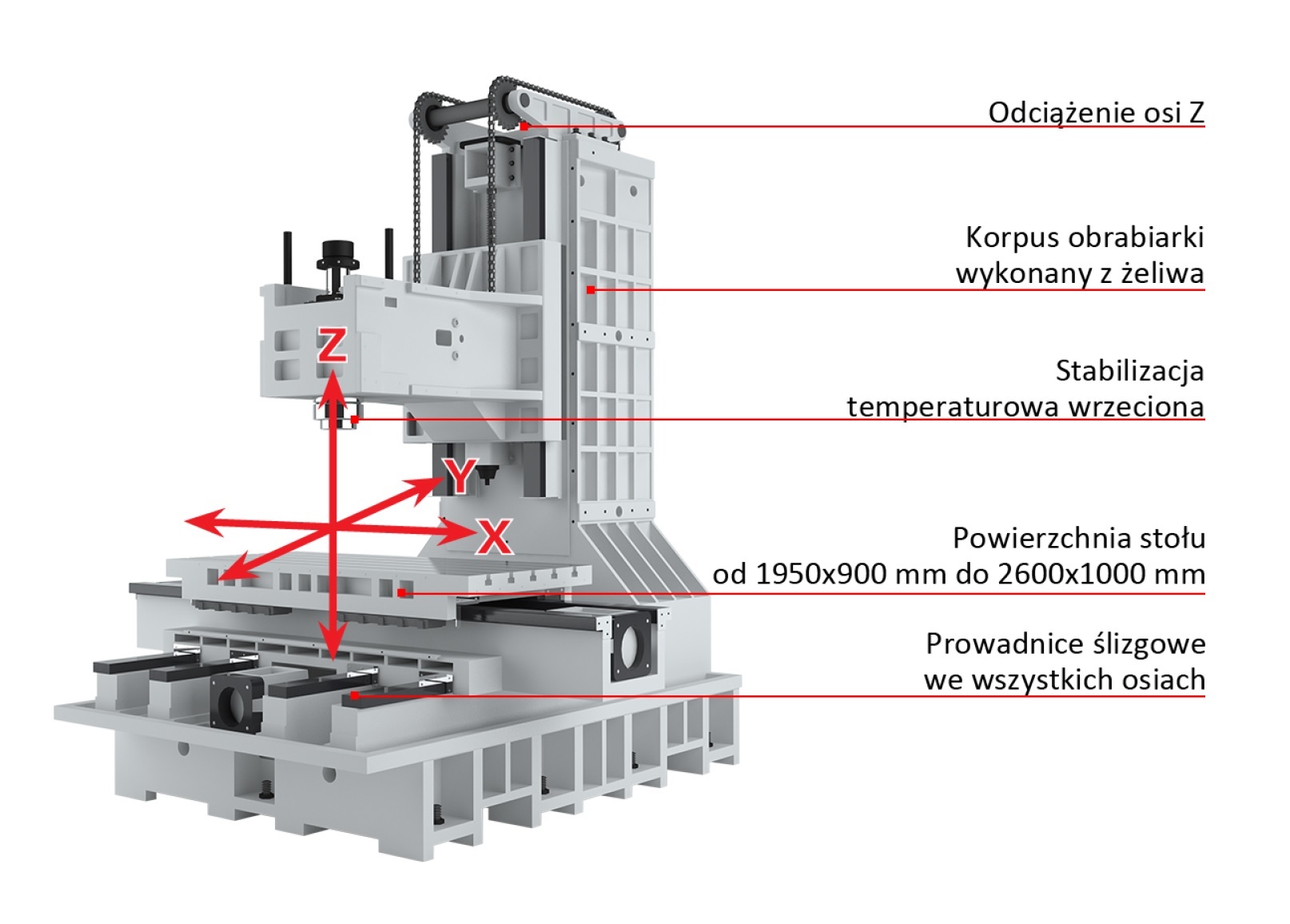

Tutti gli assi sono azionati da efficienti azionamenti digitali con potenza e coppia elevate. Le viti a ricircolo di sfere su entrambi i lati eliminano completamente i giochi. Il rilievo meccanico dell’asse Z migliora ulteriormente e in modo significativo la precisione e la dinamica dei movimenti e aumenta la durata dei meccanismi di azionamento e delle guide. La stabilità anche durante le sfide più intense è invece garantita dal basamento densamente nervato in ghisa di alta qualità. Il centro di fresatura TBI MVC 1890 pesa 17000 kg.

Caratteristiche tecniche della fresatrice CNC TBI MVC 1890

• avanzamento sull’asse X/Y/Z: 1800/900/1020 mm
• traslazione rapida sull’asse X/Y/Z: 20/20/15 m/min
• dimensioni del piano di lavoro (L x L): 1950 x 850 mm
• peso massimo del pezzo: 2500 kg
• velocità massima di rotazione del mandrino: 12000 rpm
• cono del mandrino: SK40
• distanza massima dalla superficie del mandrino a quella del piano di lavoro: 1150 mm
• distanza minima dalla superficie del mandrino a quella del piano di lavoro: 250 mm
• diametro massimo dell’utensile (posizioni adiacenti vuote/posizioni adiacenti occupate): 150/80 mm
• lunghezza massima dell’utensile: 300 mm
• peso massimo dell’utensile: 15 kg
• precisione di posizionamento: ± 0,005 mm
• ripetibilità di posizionamento: ± 0,003 mm
• numero delle cave a T: 5
• larghezza delle cave a T: 22 mm
• distanza delle cave a T: 150 mm
• capacità del serbatoio del refrigerante: 560 l
• alimentazione: 400 V
• dimensioni (L x L x A): circa 4900 x 3300 x 3600 mm
• peso della macchina TBI MVC 1890: 17000 kg

Dotazione della fresatrice TBI

• controllo CNC: HEIDENHAIN TNC 620
• magazzino utensili a tamburo a 24 posizioni
• cambio utensili a doppio braccio
• mandrino con stabilizzazione della temperatura
• filettatura senza portautensili di compensazione
• raffreddamento attraverso il mandrino 20 bar
• sistema di soffiaggio del mandrino
• sistema di raffreddamento degli utensili con aria e liquido
• convogliatore trucioli integrato
• sistema di lavaggio trucioli
• pistole di lavaggio trucioli
• azionamenti digitali degli assi
• guide di scorrimento su tutti gli assi
• protezioni telescopiche su tutti gli assi
• scarico meccanico dell’asse Z
• skimmer d’olio (separatore d’olio)
• volantino
• illuminazione dell’area di lavoro
• quadro elettrico con raffreddamento
• porta USB e Fast Ethernet
