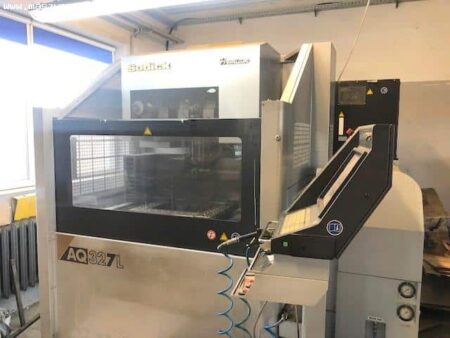

Elettroerosione a filo SODICK AQ327L PREMIUM

Elettroerosione a filo SODICK AQ327L PREMIUM è stata prodotta nel 2006. È dotato di un piano di lavoro con un’area di 396 x 606 mm. La macchina permette la lavorazione di un particolare con un peso massimo di 500 kg e un’altezza di 240 mm. Il cerchietto Sodick consente la lavorazione su cinque assi (X, Y, Z, U, V), grazie ai quali è possibile realizzare coni ed elementi di forma diversa nella parte inferiore e superiore del pezzo. Il trattamento EDM della macchina EDM consente la lavorazione dei materiali dopo un trattamento termico precedentemente eseguito, ad es. Tempra, che ha un impatto significativo sul miglioramento della precisione dimensionale e di forma del prodotto finale. Inoltre la macchina è dotata di un sistema automatico di infilatura del filo AWT.

Dati tecnici della macchina per elettroerosione SODICK AQ327L PREMIUM

– ore uomo: 14528 h
– numero di assi: 5 (X, Y, Z, U, V)
– corsa dell’asse (X x Y x Z): 370 x 270 x 250 mm
– corsa dell’asse (U x V): 120 x 120 mm
– superficie del tavolo di lavoro: 606 mm x 396 mm
– peso massimo del particolare lavorato: 500 kg
– dimensioni vasca di lavoro: 850 x 620 mm
– altezza massima del pezzo: 240 mm
– angolo massimo del cono: + – 25 gradi / 100 mm
– la migliore levigatezza della superficie: 0,1um Ra
– diametro del filo (standard): 0,15 – 0,30 mm
– diametro del filo (alta velocità): 0,15 – 0,33 mm
– tensione filo: 3-23 N
– peso bobina filo: 8 kg
– distanza dal pavimento al tavolo macchina: 995 mm
– peso del dispositivo: 3400 kg
– Documentazione tecnica

Serbatoio dielettrico:
– dimensioni del serbatoio dielettrico: 650 x 2080 x 2080 mm
– peso del serbatoio dielettrico (vuoto): 400 kg
– capacità serbatoio dielettrico: 600 litri
– sistema di filtraggio dielettrico: 3 filtri sostituibili
