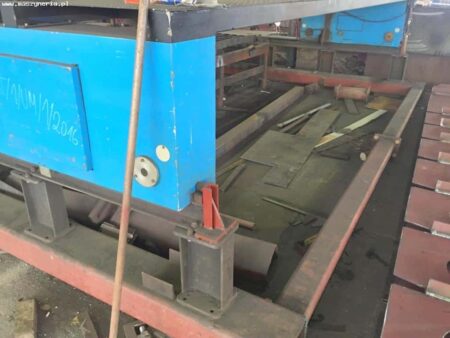

Impianto ossitaglio ZDIS GLIWICE YUN 4000-2

Impianto ossitaglio ZDIS GLIWICE YUN 4000-2 è stato prodotto da ZDIS Gliwice nel 2004. Ha un tavolo modulare con dimensioni di 3×15 m, accorciabile. La macchina è dotata di due bruciatori di ossigeno, oltre a una terza torcia aggiuntiva con instradamento al plasma, che consente il taglio di lamiere con una larghezza massima di 4000 mm. La taglierina comprende anche un’unità per la spruzzatura con acqua nebulizzata, il programma ASTER per supportare il lavoro dell’operatore e un’unità per smussare i bordi con un angolo di 0-45 gradi per il taglio rettilineo. La taglierina è progettata per il taglio curvilineo con ossigeno di lamiere di acciaio al carbonio e di acciaio a bassa lega.

Dati tecnici della sega ZDIS GLIWICE YUN 4000-2

– dimensioni tavolo: 15×3 m, accorciabile perché componibile
– due bruciatori di ossigeno e in aggiunta una terza torcia con passaggio al plasma
– larghezza massima di taglio: 4000 mm
– gas combustibile: acetilene
– potenza assorbita: circa 1,5 kVA
– aria compressa: min. 0,4 MPa, max. 20 m3 / h
– acqua: min. 0,1 MPa, max. 0,12 m3 / h

Gruppi principali del plotter da taglio

– carreggiata
– carrello con unità di traino longitudinali e trasversali
– installazione del gas
– Sistema di controllo del microcomputer MUS
– Centralina ZSP
– supporti ossigeno: 2 pz.
– installazione dell’alimentatore
– dimensioni di un carrello con unità di traino longitudinali e trasversali (L x H x P): 5450 x 1675 x 2500 mm, peso: 1400 kg
– dimensioni della strada (lunghezza x altezza x interasse binari): 14000 x 600 x 5000 mm, peso: 1800 kg
– Torcia per macchina GCE con valvole del bruciatore e fusibili e un set di ugelli per lo spessore di taglio da 3-150 mm: 2 set
– Documentazione tecnica

Accessori:
– unità di nebulizzazione water mist: 1 pz.
– un’unità per smussare i bordi con un angolo di 0-45 gradi, per il taglio rettilineo: 1 pz.
– Programma ASTER per supportare il lavoro del tecnologo nello sviluppo di programmi di taglio: 1 pz.
