Tornio CNC JESCO JAGUAR 2280 ENC

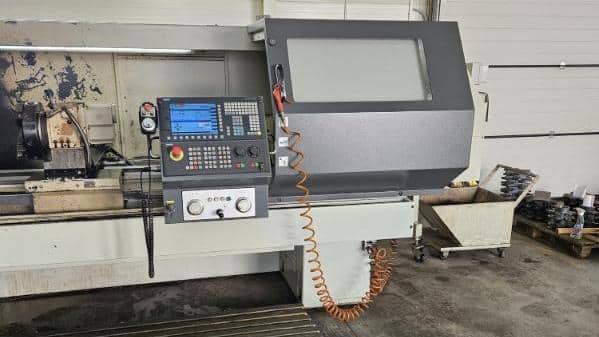

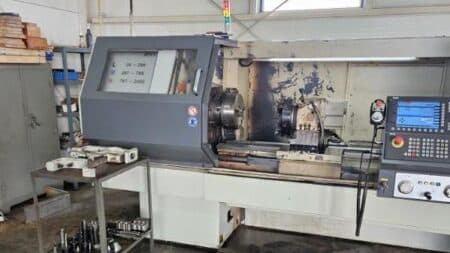

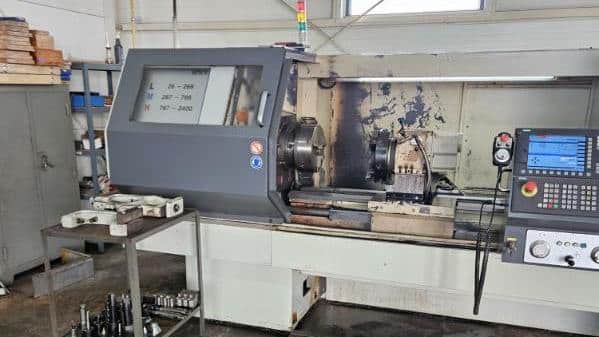

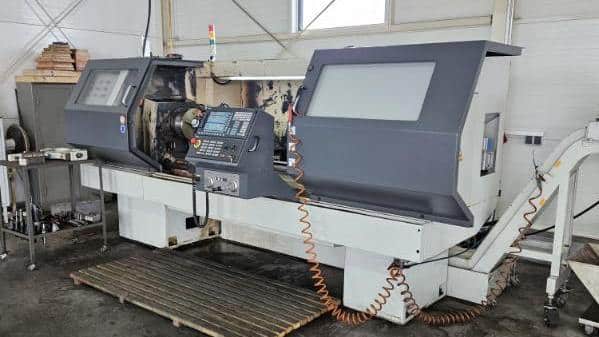

Tornio CNC JESCO JAGUAR 2280 ENC è stato costruito nel 2014 a Taiwan da JESCO MACHINERY LTD. (Jessey). La macchina, progettata per la lavorazione di precisione dei pezzi, è una scelta eccellente per qualsiasi impianto industriale. Tutte le operazioni di lavorazione vengono eseguite all’interno di un’ampia area di lavoro completamente illuminata per mezzo di un mandrino realizzato in acciaio legato di alta qualità. Per garantire la massima precisione nell’intera gamma di velocità, il mandrino è montato su cuscinetti di precisione precaricati. I movimenti sugli assi X e Z avvengono a loro volta su viti a ricircolo di sfere temprate e rettificate di precisione. Entrambi gli assi sono azionati da potenti servomotori AC con alimentazione propria e sono dotati di manopole elettroniche individuali per il funzionamento manuale della macchina. Il tutto è completato da un controllo CNC intuitivo con molte funzioni utili. Il tornio CNC JAGUAR 2280 ENC pesa circa 4000 kg.

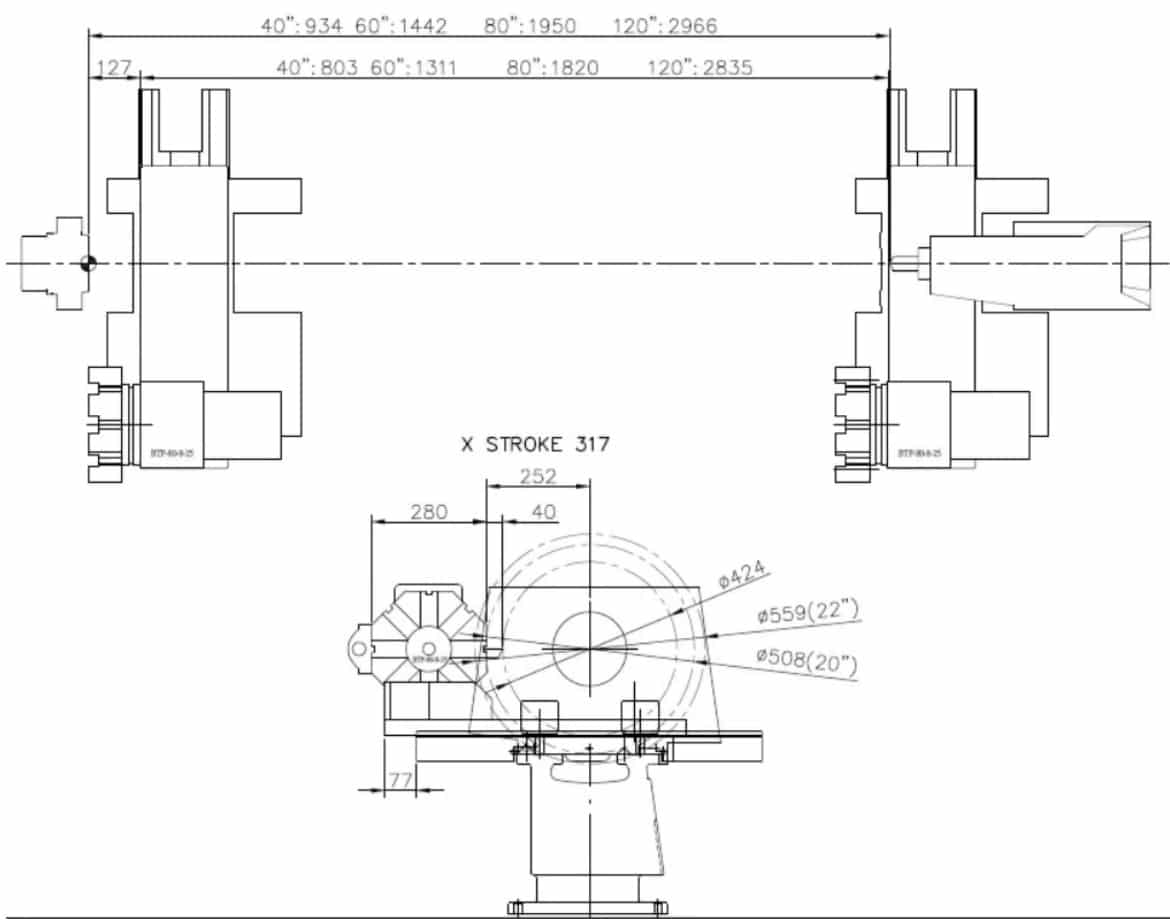

Caratteristiche tecniche del tornio CNC JESCO JAGUAR 2280 ENC

• volteggio sul banco: 560 mm
• volteggio sul carro: 390 mm
• volteggio sull’incavo: 810 mm
• lunghezza massima di rotazione: 1650 mm
• distanza tra le punte: 1950 mm
• velocità massima di rotazione del mandrino: 2400 giri/min
• diametro del foro del mandrino: 80 mm
• estremità del mandrino: D1-8
• larghezza del banco: 345 mm
• estensione del cannotto della contropunta: 200 mm
• diametro del cannotto della contropunta: 75 mm
• cono del cannotto della contropunta: MT5
• alimentazione: 3x 400 V; 50 Hz
• dimensioni (L x L x A): 4170 x 2100 x 2230 mm
• peso della macchina JESCO JAGUAR 2280 ENC: circa 4000 kg

Dotazione del tornio per metallo JAGUAR 2280ENC

• controllore CNC: FAGOR 8060FL
• contropunta
• regolazione automatica del rapporto del mandrino
• sistema di raffreddamento a liquido
• radiatore dell’olio
• sistema di lubrificazione automatica per guide e viti a ricircolo di sfere
• illuminazione dello spazio di lavoro
• blocchi di livellamento

(I parametri tecnici indicati sono stati ricavati dal sito web del costruttore della macchina. La loro accuratezza non può essere garantita e possono quindi differire leggermente dalla realtà.)
