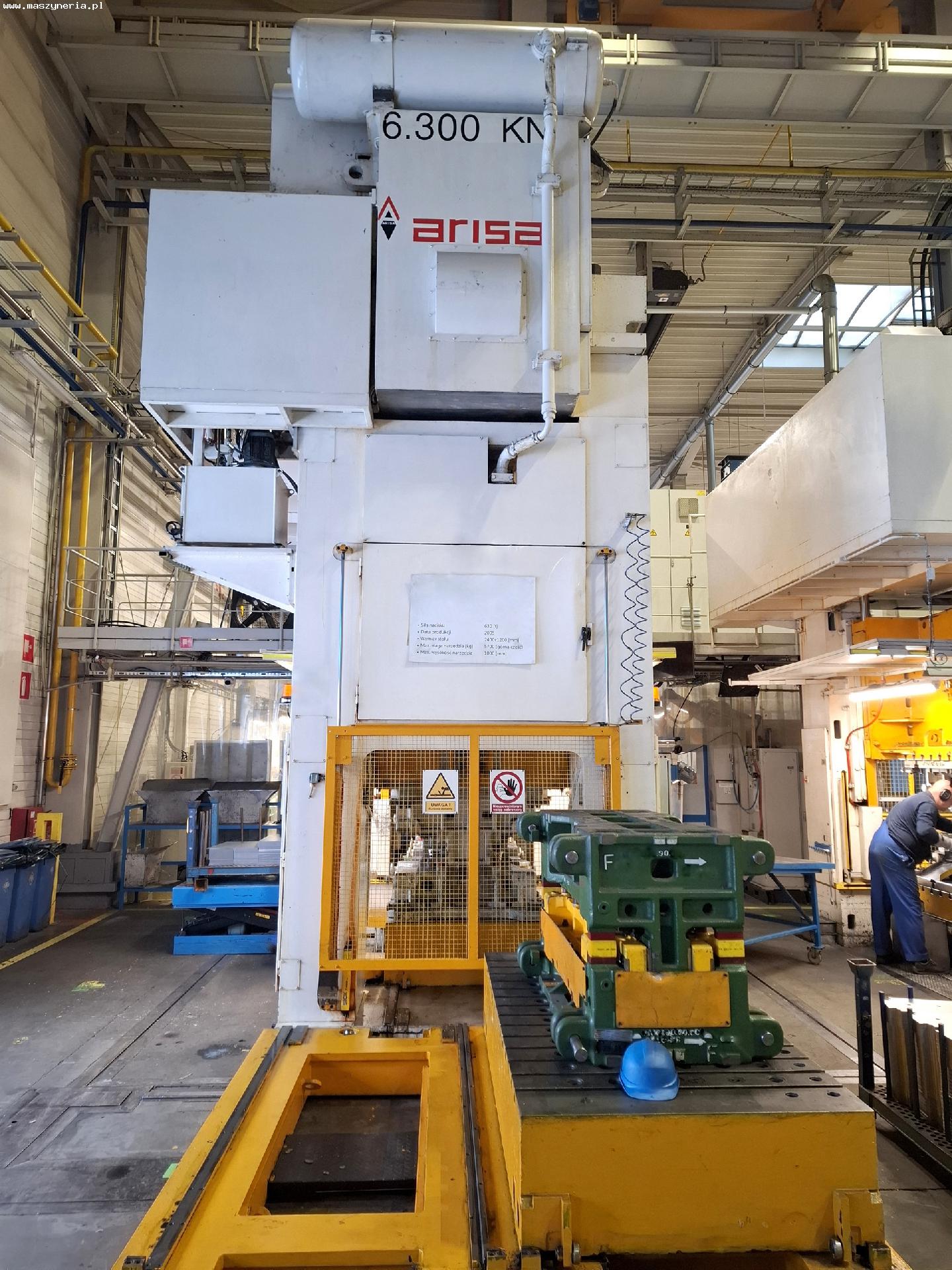

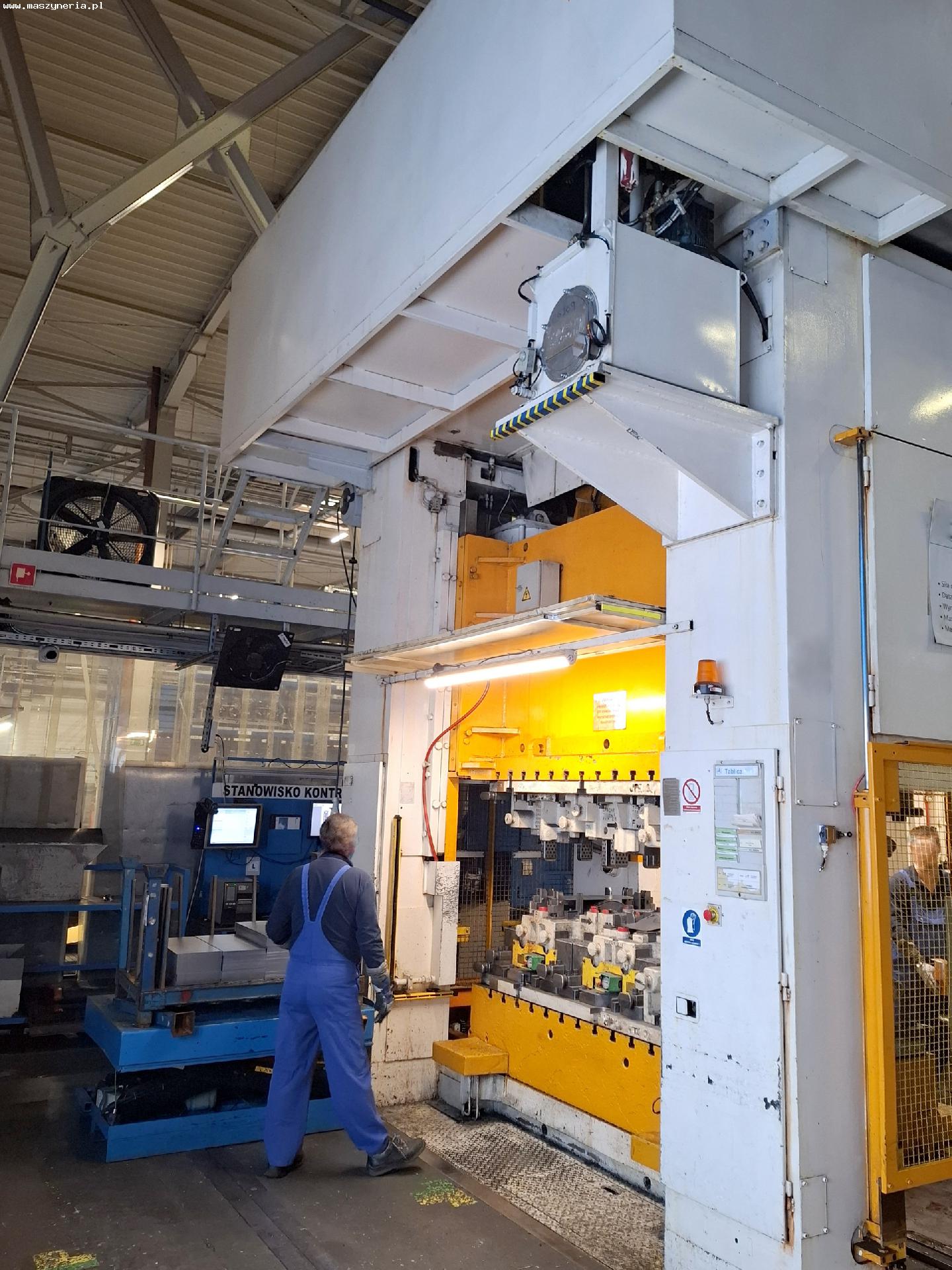

Механический пресс ARISA S-2-630-240-120-LD

Механический пресс ARISA S-2-630-240-120-LD был построен в 2005 году в Испании компанией Arisa S.A. (сейчас Nidec Press & Automation Co. (NP&A)). Предлагаемая машина является отличным выбором для серийного производства компонентов, используемых в широком спектре автомобильной или машиностроительной промышленности. Она позволяет выполнять даже самые сложные операции по формовке металла, такие как точная штамповка и штамповка металлических деталей. Помимо стандартного назначения, в зависимости от используемой оснастки и систем подачи материала, станок может также использоваться как многопозиционный пресс или прогрессивный пресс.

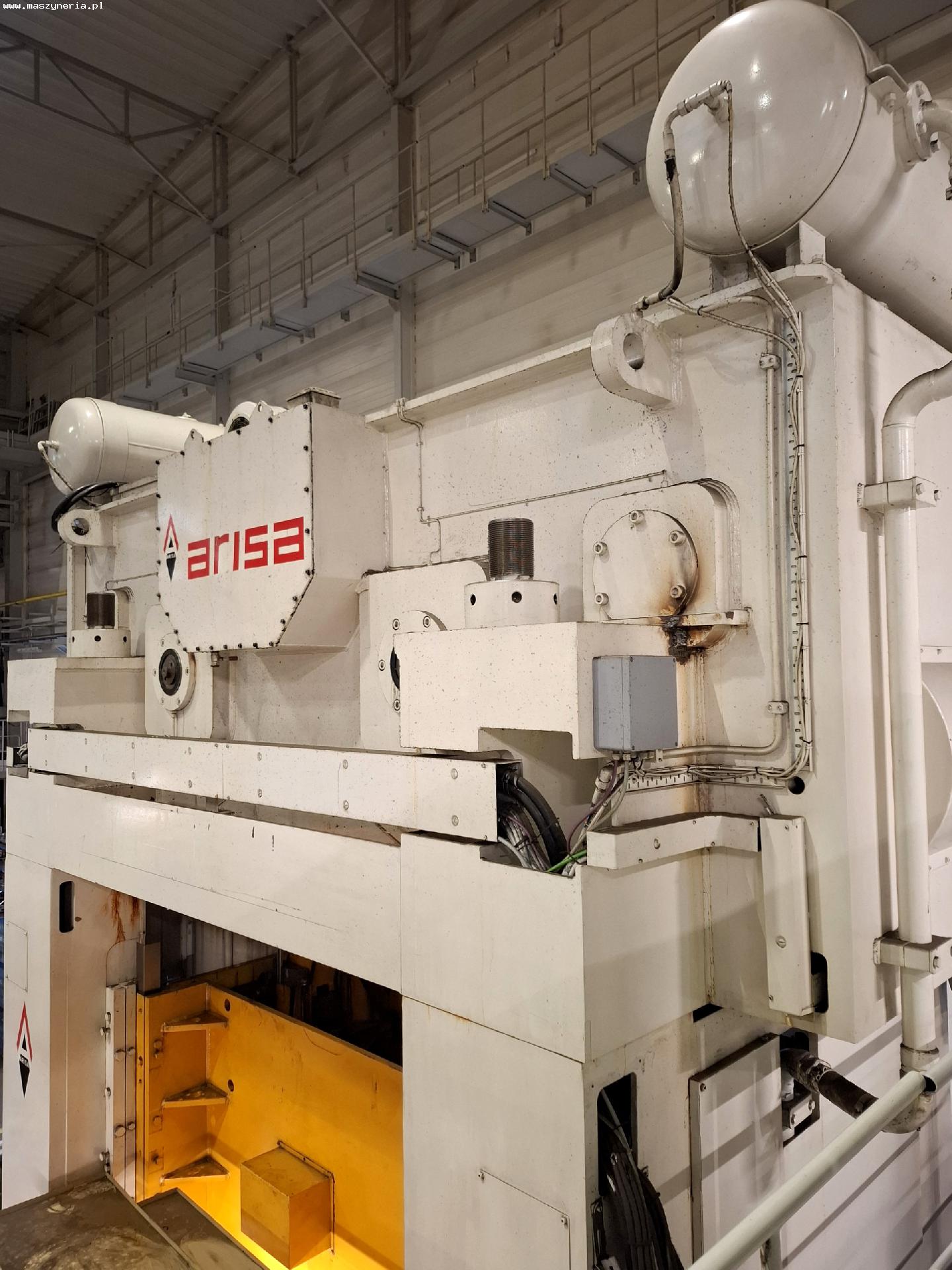

Все процессы обработки выполняются с высоким усилием прессования 630 тонн. Система привода в виде маховика и эксцентриковой передачи, взаимодействующих с двумя шатунами, обеспечивает равномерную передачу крутящего момента и плавное управление движением ползуна. В восьми точках ползун перемещается по роликовым направляющим, что повышает его эксплуатационную стабильность и снижает износ направляющих элементов. Такое решение также помогает добиться высокого качества штампованных деталей даже при самых высоких нагрузках.

ARISA S-2-630-240-120-LD оснащен подушкой с усилием 200 тонн и ходом 200 мм, что расширяет возможности пресса по обработке. Это решение позволяет выполнять операции, требующие контролируемого зажима со стороны стола, такие как глубокая вытяжка или формовка деталей сложной формы. Система противовесов может автоматически регулироваться в зависимости от веса установленного инструмента, что, в свою очередь, повышает стабильность работы ползуна.

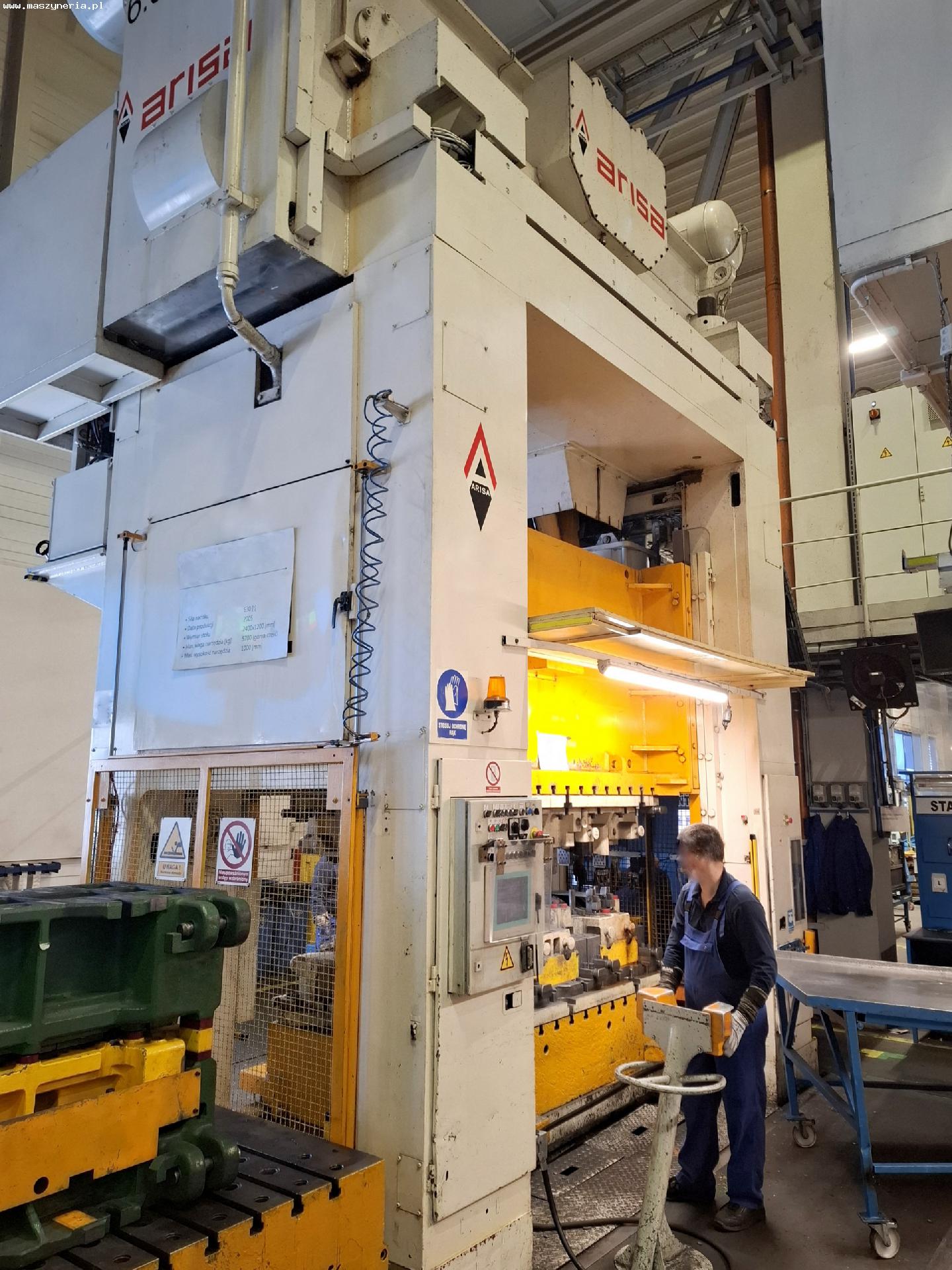

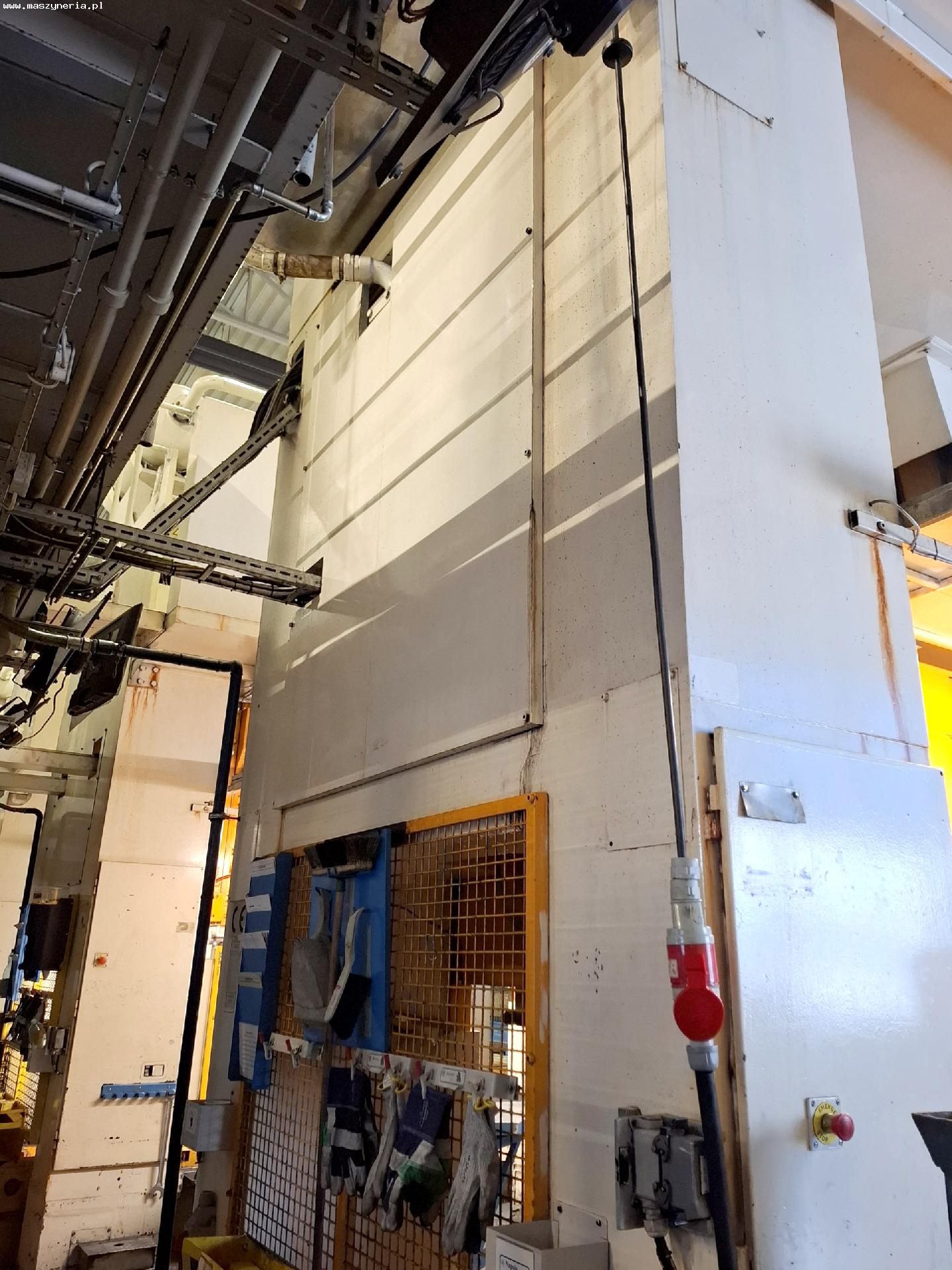

Пресс ARISA S2 630T также отличается жесткой конструкцией с открытой боковой стенкой, что позволяет удобно подавать полосу материала и работать с крупногабаритным инструментом. Прочный корпус станка спроектирован таким образом, чтобы ограничить деформацию конструкции во время работы с высокой нагрузкой. Это обеспечивает высокую точность ведения ползуна и повторяемость выполняемых операций.

Технические характеристики пресса ARISA S-2-630-240-120-LD

• максимальное усилие прессования: 630 т
• количество ходов ползуна: 10-30/мин
• размеры верхнего рабочего стола (Д х Ш): 2400 х 1200 мм
• ход верхнего рабочего стола: 400 мм
• регулировка верхнего рабочего стола: 250 мм
• размеры нижнего рабочего стола (Д х Ш): 2400 х 1200 мм
• расстояние между рабочими столами: 750-1000 мм
• максимальный вес верхнего инструмента: 5700 кг
• максимальный вес всех инструментов: 8000 кг
• усилие подушки: 200 т
• ход подушки: 200 мм
• ширина полосы: 450-550 мм
• отверстие для отходов (Д х Ш): 1200 x 250 мм

Оснащение пресса ARISA 630t

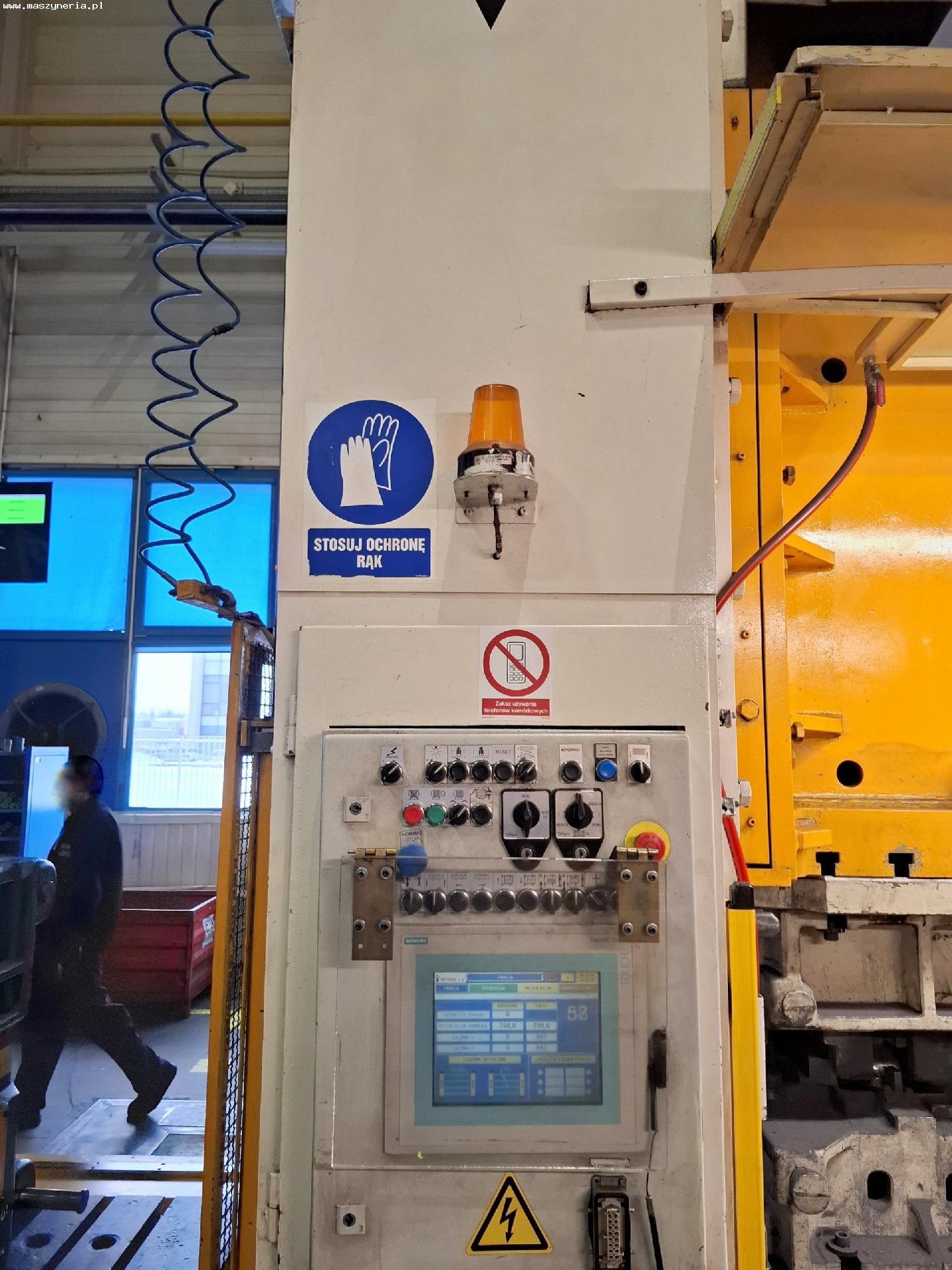

• панель оператора HMI: SIEMENS SIMATIC HMI TOUCH
• система смены рабочих столов
• световые завесы
• окно в боковой стенке для подачи ленты
• освещение рабочего пространства
