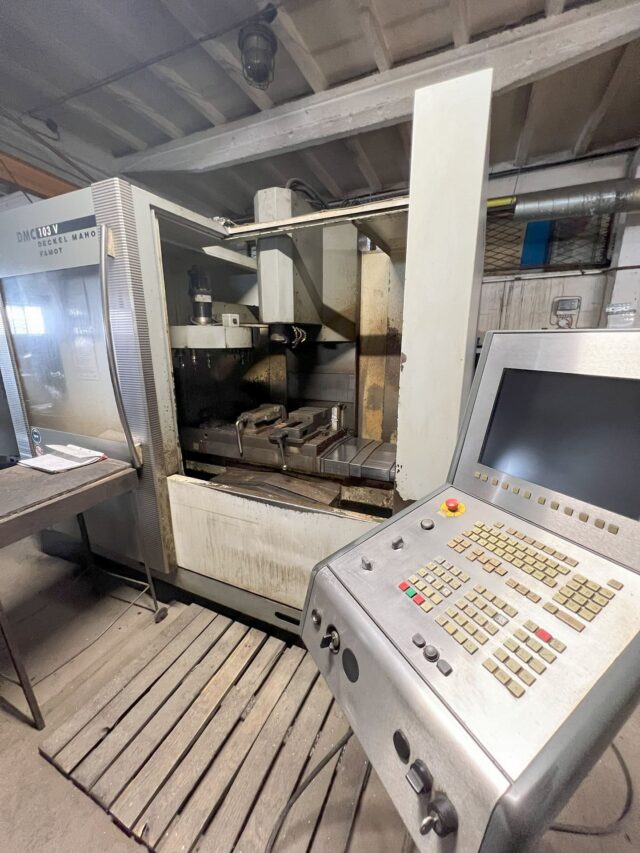

Вертикальный обрабатывающий центр с ЧПУ DECKEL MAHO DMC 103 V

Вертикальный обрабатывающий центр с ЧПУ DECKEL MAHO DMC 103 V, произведенный в Германии в 2005 году, — идеальное решение для серийного или штучного производства. Станок эффективно обрабатывает тяжелые заготовки с максимальным весом 500 кг, используя надежные компоненты в виде режущего инструмента и высокоскоростного шпинделя. Исключительно прочная конструкция из высококачественного сырья эффективно гасит любые вибрации, возникающие во время фрезерования, гарантируя максимальную стабильность процесса без каких-либо сбоев. Все это делает фрезерный центр с ЧПУ DECKEL MAHO FAMOT DMC 103V лучшим выбором для любого производства. Общий вес станка составляет около 4500 кг.

Технические характеристики фрезерного станка с ЧПУ DECKEL MAHO DMC 103 V

• размеры рабочего стола (Д х Ш): 800 x 500 мм
• подачи по осям X/Y/Z: 630/500/500 мм
• быстрый траверс по осям X,Y,Z: 30000 мм/мин
• бесступенчатая регулировка скорости подачи по осям X,Y,Z: 1-30000 мм/мин
• максимальный вес заготовки: 500 кг
• максимальная скорость вращения шпинделя: 10000 об/мин
• мощность двигателя шпинделя (100% ED/60% ED): 9/13 кВт
• крутящий момент шпинделя (100%/60%): 57/83 Нм
• расстояние между осью шпинделя и рабочим столом: 650 мм
• максимальный диаметр стандартных инструментов: 80 мм
• максимальный диаметр специальных инструментов в свободных соседних позициях: 140 мм
• скорость вращения специальных инструментов с максимальным диаметром: 6500 об/мин
• максимальный вес инструмента: 7 кг
• держатель инструмента: SK 40
• длина инструмента от конца шпинделя: 300 мм
• высота зазора при максимальной длине инструмента: 240 мм
• сила зажима инструмента: 12000 Н
• количество Т-образных пазов: 4
• ширина Т-образного паза: 14 мм
• расстояние между Т-образными пазами: 100 мм
• Т-образный паз: 14H7 мм
• разрешение по осям X,Y,Z: 0,001 мм
• допуск на установку (в соответствии с VDI/DGO 3441): 0,015 мм
• мощность: 30 кВА
• подключение сжатого воздуха: 6 бар
• температура окружающей среды: +5/+40°C
• уровень шума: 75 дБ
• электропитание: 400 В; 50 Гц
• размеры (Д x Ш x В): 3300 x 2800 x 2700 мм
• вес машины: около 4500 кг

Оснащение обрабатывающего центра DMG GILDEMEISTER DMC 103V

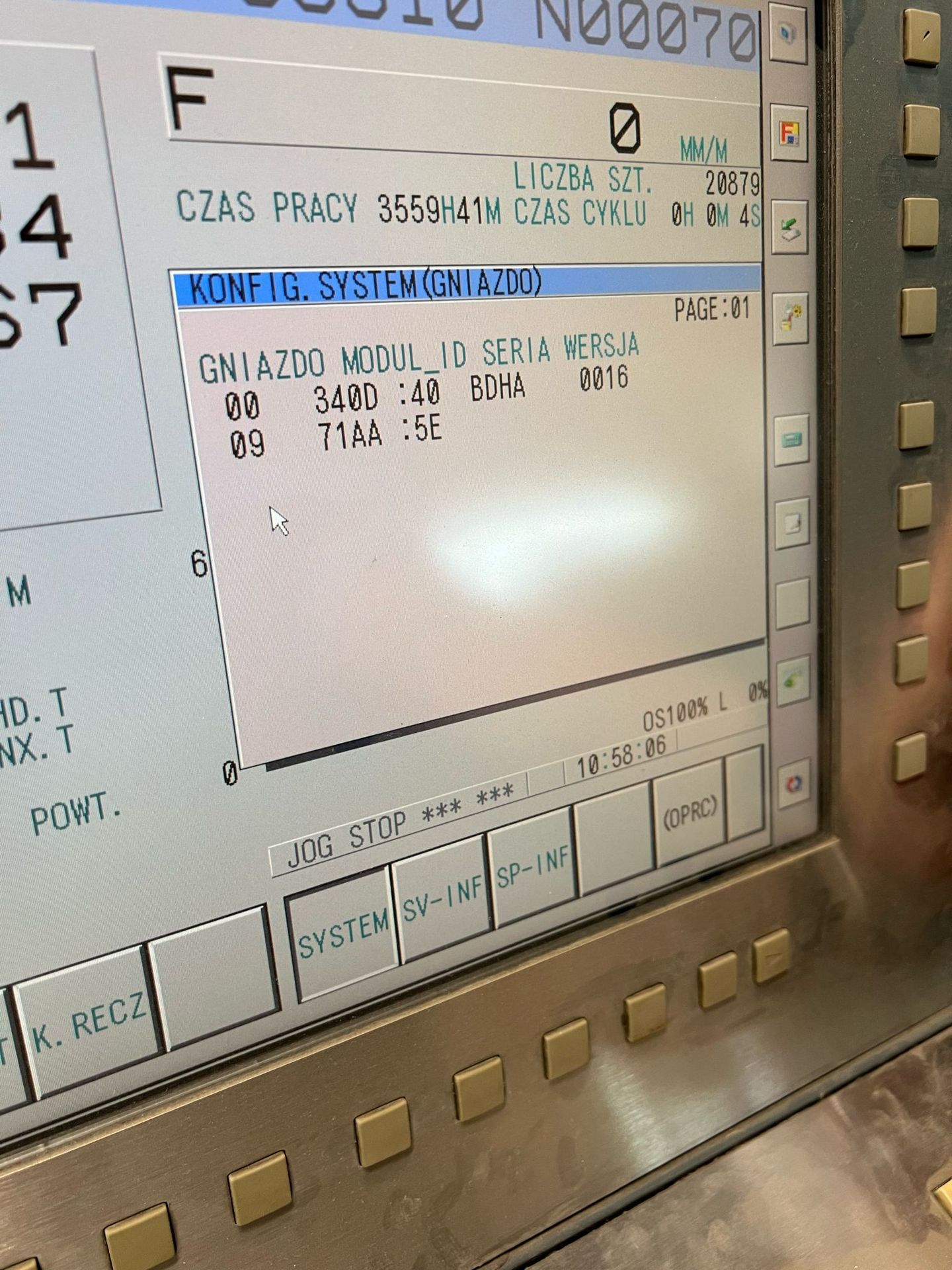

• управление ЧПУ
• 24-позиционная инструментальная головка
• вертикальный сменщик инструмента с системой Pick-Up через шпиндель
• шкаф управления
