Autogenní řezací stroj TOOLMET GATO GC-G-M-2040

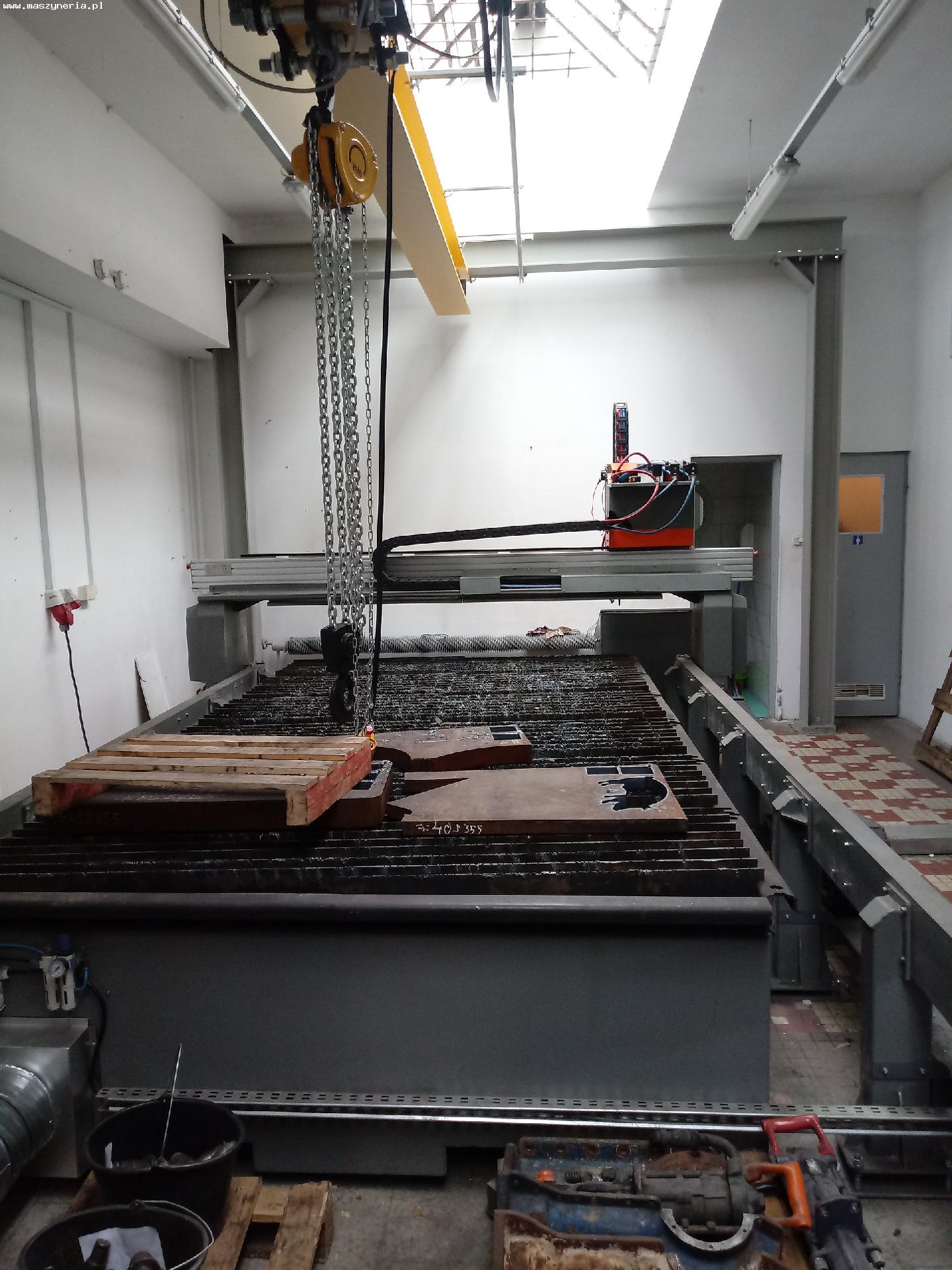

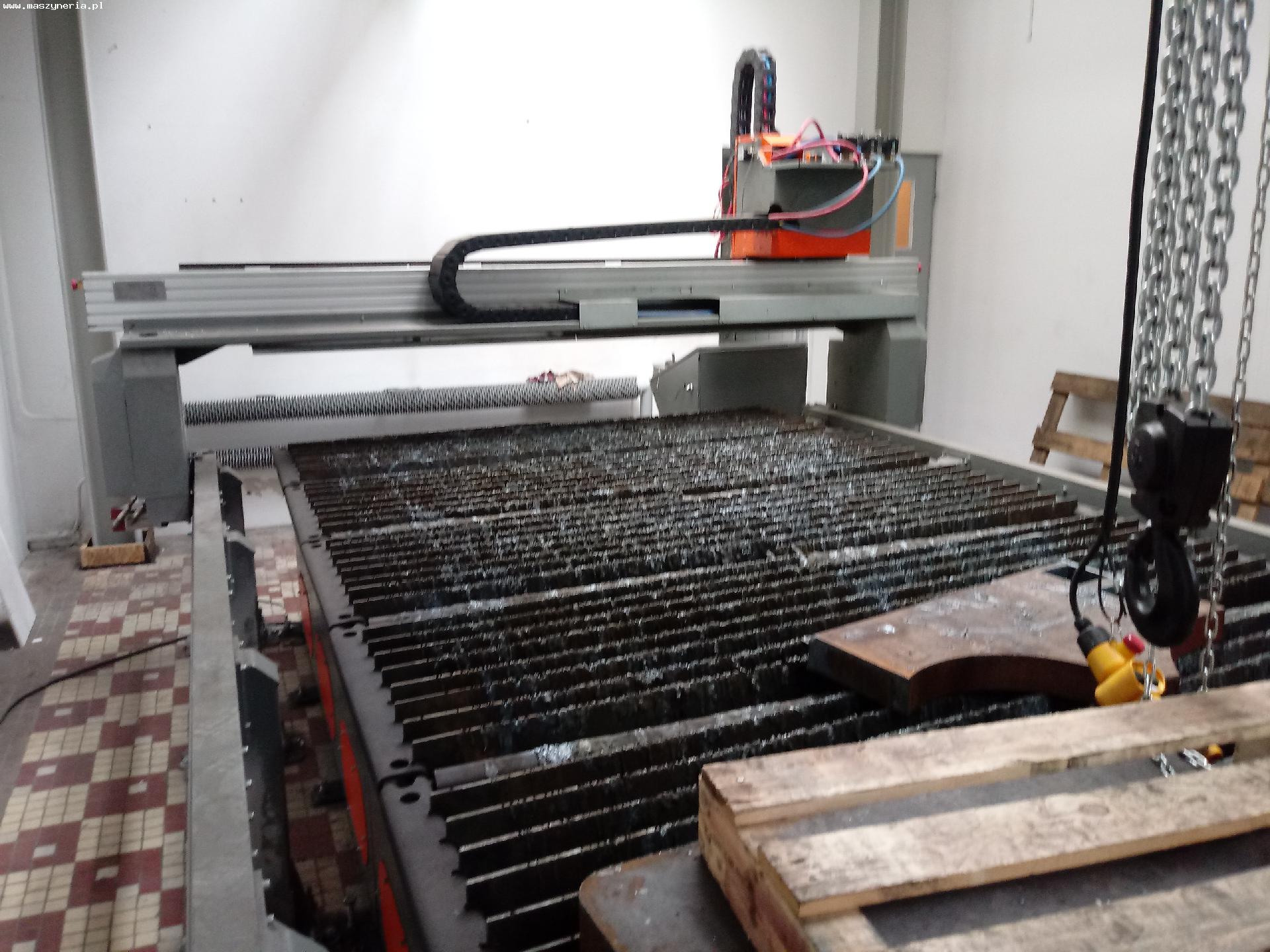

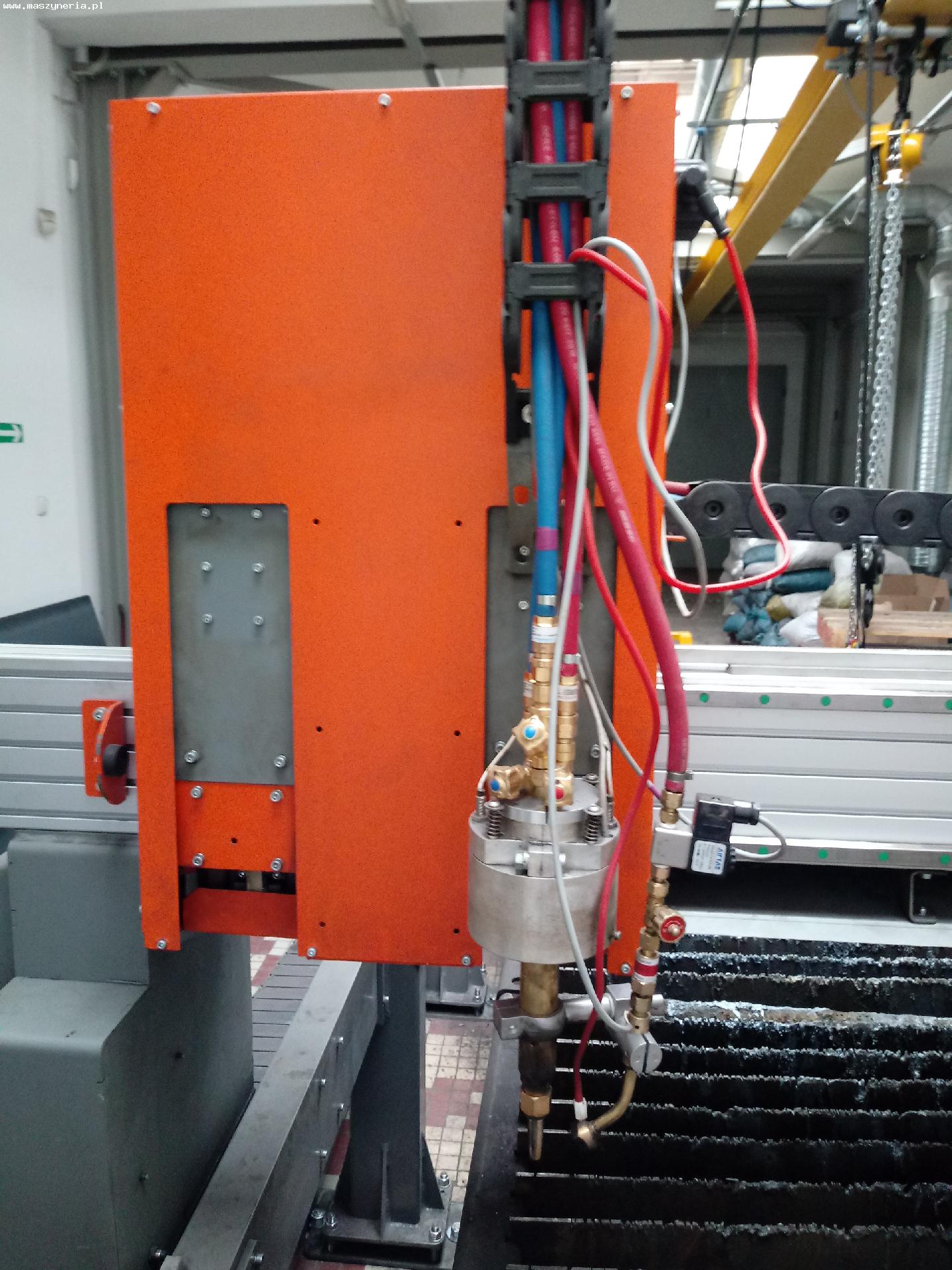

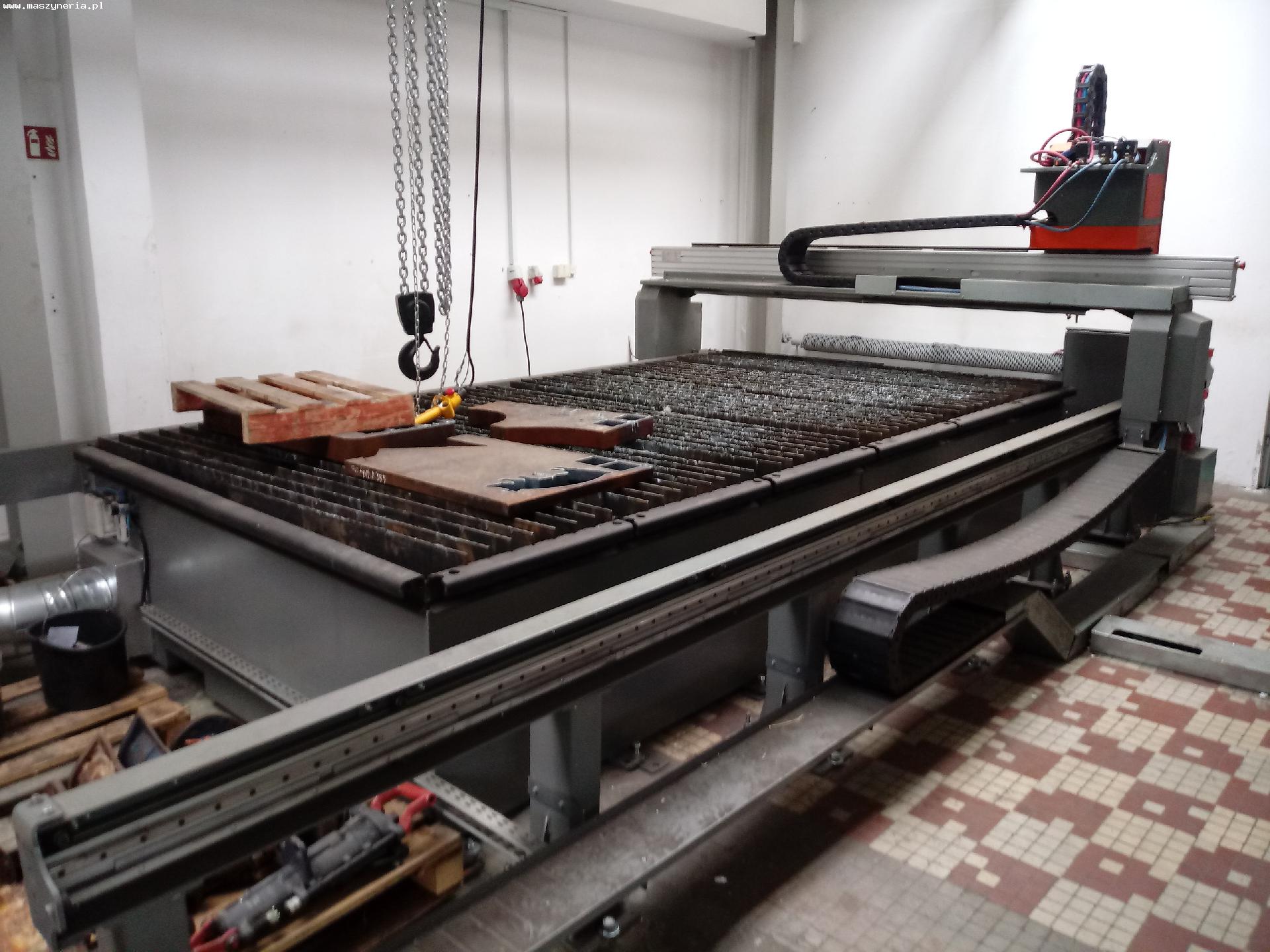

Autogenní řezací stroj TOOLMET GATO GC-G-M-2040 bol vyrobený v roku 2020 v Poľsku spoločnosťou Toolmet Sp. z o.o. Tento mimoriadne výkonný stroj je vynikajúcou voľbou pre podniky, ktoré kladú dôraz na vysokú presnosť a opakovateľnosť vyrábaných dielov. Umožňuje presné 4-osové tvarové rezanie obrobkov z hrubých oceľových plechov. Proces obrábania sa vykonáva úplne automaticky pomocou spoľahlivého plynového horáka podľa vopred naprogramovaných rezných programov. Pracovný stôl s dĺžkou 4000 mm a šírkou 2000 mm je vybavený systémom sekčného odsávania so 6 pneumaticky ovládanými sekciami. Toto riešenie účinne eliminuje akékoľvek znečistenie vznikajúce počas procesu rezania, čím zabezpečuje vysokú úroveň bezpečnosti a vysoký užívateľský komfort. Na zaručenie plynulých pohybov a vysokej presnosti polohovania bol použitý bezmazný pohonný systém a výkonné servomotory vo všetkých lineárnych osiach. Konštrukcia z robustných hliníkových zliatin zase zachováva vynikajúcu stabilitu aj pri tých najnáročnejších úlohách.

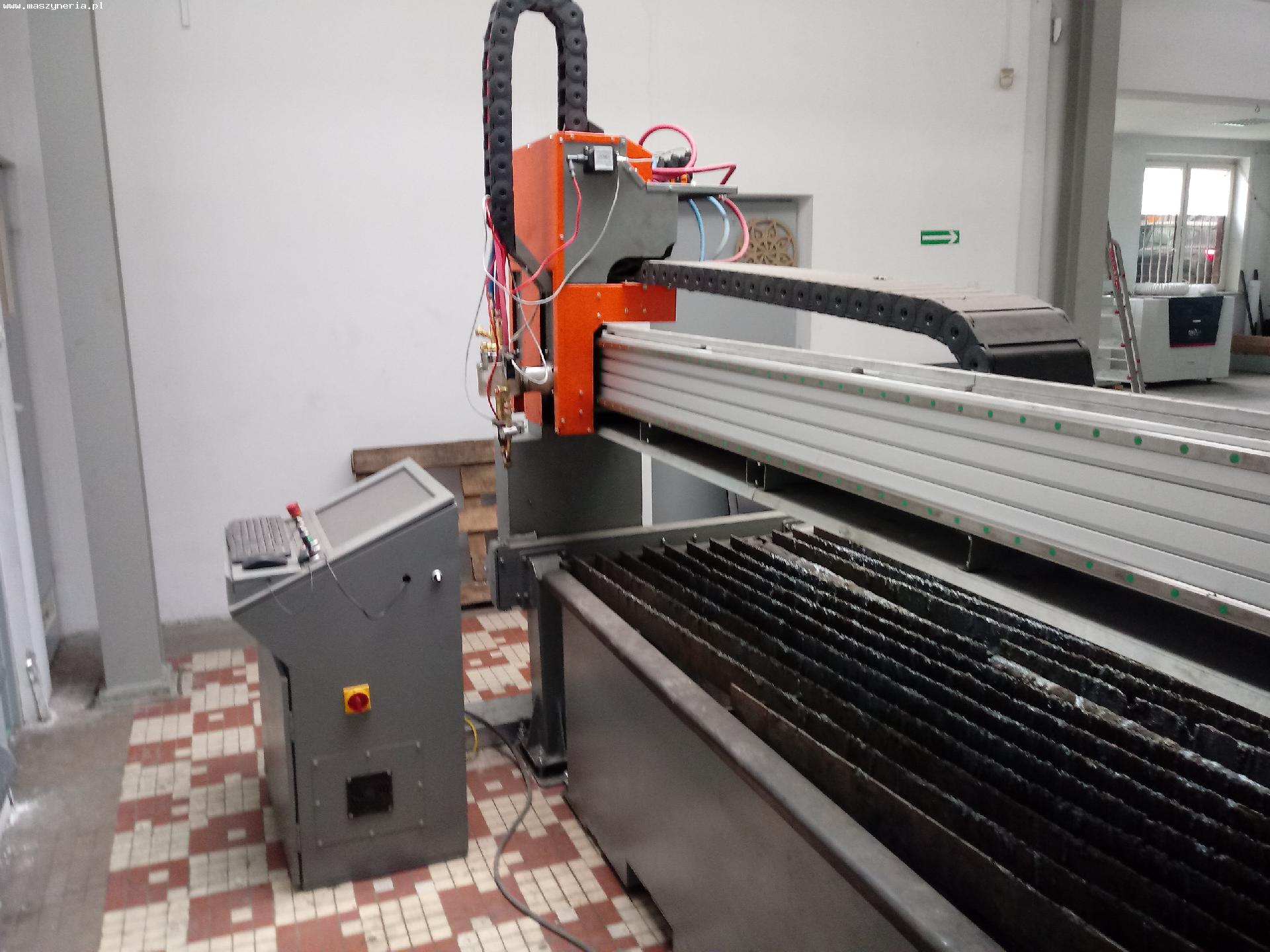

TOOLMET GATO sa ovláda z moderného CNC riadiaceho systému s intuitívnym rozhraním, ktoré umožňuje vytvoriť aj tie najzložitejšie programy obrábania v niekoľkých krokoch. Obsluha stroja má k dispozícii aj softvér CAD/CAM s funkciou NESTING, ktorý je určený na optimalizáciu využitia materiálu správnym usporiadaním 2D tvarov na obrobku. Stroj je možné vybaviť aj plazmovým horákom a plazmovým zdrojom s cieľom výrazne rozšíriť možnosti obrábania. Plynový rezací stroj TOOLMET GATO GC-G-M-2040 váži 3600 kg.

Technická špecifikácia autogenního rezacieho stroja TOOLMET GATO GC-G-M-2040

• operátorský panel s CNC riadiacou jednotkou
• CAD/CAM softvér s funkciou NESTING
• počet osí: 4 (X1,X2,Y,Z)
• posuv v osi X1/X2/Y/Z: 4000/4000/2000/150 mm
• rozmery pracovného stola (D x Š): 4000 x 2000 mm
• hrúbka rezu (čierna oceľ): 44/64 mm
• rezný plyn: vzduch, O2, N2, H35, F5, Ar
• opakovateľnosť polohovania: ± 0,15 mm/m
• presnosť polohovania: ± 0,15 mm/m
• sekčný odsávací stôl (6 sekcií ovládaných pneumaticky)
• servomotory na všetkých osiach
• plynová konzola
• napájanie: 3x 400 V; 50 Hz
• hmotnosť stroja TOOLMET GATO GC-G-M-2040: 3600 kg
