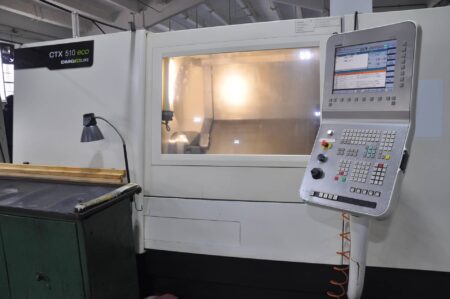

CNC sústružnícke centrum DMG CTX 510 ECO

CNC sústružnícke centrum DMG CTX 510 ECO vyrobené v roku 2011 sa používa na presné obrábanie obrobkov s maximálnym priemerom 465 mm. Tento mimoriadne výkonný a dokonale optimalizovaný stroj je vybavený špeciálne skonštruovaným nakloneným lôžkom, ktoré účinne tlmí všetky vibrácie a kmitanie. Toto riešenie zabezpečuje najvyššiu možnú stabilitu procesu, čo prináša výsledky, ako je lepšia kvalita povrchu obrobku alebo zvýšená životnosť rezného nástroja.

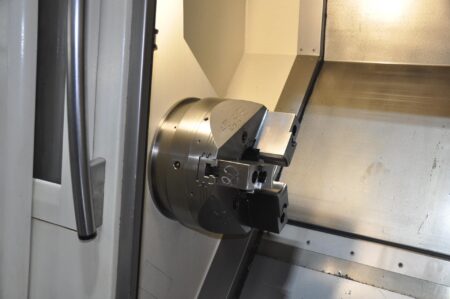

Obrábanie obrobkov sa vykonáva pomocou spoľahlivých komponentov v podobe vysokootáčkového vretena a rezných nástrojov prevzatých z 12-polohovej revolverovej hlavy. Nástroje sa menia vo veľmi krátkom čase, takže celkový čas procesu sa výrazne skracuje. CNC sústruh DMG GILDEMEISTER CTX 510 ECO je vybavený aj intuitívnym CNC riadením SIEMENS a integrovaným dopravníkom triesky. Celková hmotnosť stroja je 7800 kg.

Technické parametre sústruhu DMG CTX 510 ECO

• maximálny priemer sústruženia: 465 mm
• maximálny priemer otáčania: 680 mm
• maximálny priemer výkyvu nad priečnym vedením: 465 mm
• posuv v osi X/Z: 300/1050 mm
• maximálna rýchlosť otáčania vretena: 3250 ot/min
• priechod vretena: 92 mm
• výkon pohonu vretena (40%/100% DC): 33/22 kW
• maximálny krútiaci moment vretena (40%/100% DC): 630/420 Nm
• prevádzkové hodiny: 23792 h
• inštalovaný výkon: 50 kVA
• napájanie: 400 V; 50/60 Hz
• rozmery (d x š x v): 5300 x 2200 x 1700 mm
• hmotnosť stroja: 7800 kg

Vybavenie sústružníckeho centra GILDEMEISTER CTX 510 Ecoline

• CNC riadenie: SIEMENS SINUMERIK 810D
• ovládací panel: DMG MORI SLIMline
• 12-polohový revolver
• poháňané nástroje
• os C

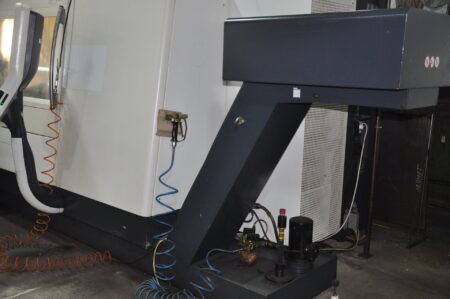

• integrovaný dopravník triesok
• osvetlenie pracovného priestoru
