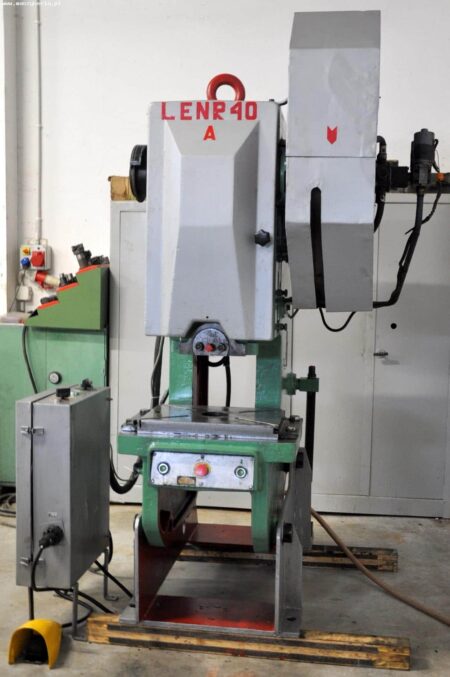

Excentrický lis SMERAL TRNAVA LENR 40 A

Excentrický lis SMERAL TRNAVA LENR 40 A bol vyrobený v roku 1976 v Československu značkou SMERAL TRNAVA. Stroj má lisovaciu silu 40 ton a priemet 220 mm. Pri maximálnom zdvihu je zase vzdialenosť medzi posúvačom a stolom 250 mm. Lis je vybavený stolom s rozmermi 430×630 mm. Posuvník urobí 110 zdvihov za minútu s možnou veľkosťou 8-90 mm.

Technické parametre výstredného lisu SMERAL TRNAVA LENR 40A

– tlak: 40 t
– výčnelok 220 mm
– vzdialenosť medzi posúvačom a stolom pri maximálnom zdvihu, v dolnej úvrati pri najkratšom sprievode: 250 mm
– priechod medzi telami: 250 mm
– povrch stola zľava doprava, spredu dozadu: 630/430 mm
– priechodný otvor v stole zľava doprava, spredu dozadu: priemer 280/180/220 mm
– zdvih posúvača: 110 / min
– rozsah nastavenia zdvihu: 8-90 mm
– rozsah nastavenia posúvača: 60 mm
– montážny otvor v posúvači, priemer / výška: 40/75 mm
– sklon tela: 28 stupňov
– rozstup upevňovacích drážok: 280 mm
– rozmery upevňovacích drážok v tabuľke: 22 x 38 x 16 x 27 mm
– rozmery upevňovacích drážok v doske stola: 22 x 37 x 16 x 27 mm
– priemer montážnych otvorov / vzdialenosť montážnych otvorov: 24/200/580 stupňov
– hrúbka montážnej dosky: 60 mm
– priechodný otvor v montážnej doske: 200/220 mm
– priechodný otvor vo vložke montážnej dosky / výška ramien: 100/20 mm
– motor, výkon / otáčky: 4/960 KW / min
– počet možných zdvihov, najväčší počet jednotlivých zdvihov: 60 l / min
– základné napájanie: 3 x 380/220 V, 50/60 Hz
– spotreba vzduchu na jeden prírastok: 4 l
– výška lisu: 2130 mm
– rozmery základne stroja: 1410 x 950 mm
– hmotnosť: 2370 kg
