Linka na pozdĺžne a priečne delenie BUD-MASZ

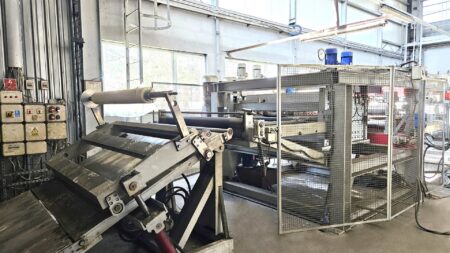

Linka na pozdĺžne a priečne delenie BUD-MASZ bola postavená v roku 2011 v Poľsku spoločnosťou P.W. BUD-MASZ MACIEJ STACHLEWSKI. Systém umožňuje presné rezanie materiálu s maximálnou hrúbkou 2,5 mm na listy aj pásy rovnakej šírky. Celý proces sa vykonáva úplne automaticky. Materiál sa postupne odvíja smerom k pracovnému priestoru, v ktorom sa okrem iného nachádzajú kvalitné valčekové nože a priečna gilotína. Použitie týchto komponentov zaručuje najvyššiu presnosť rezania s optimálnym využitím suroviny. Po ukončení cyklu sa plechy vyberú z pracovného priestoru pomocou zdvíhacieho stola. V prípade pozdĺžneho rezania sa hotové pásy materiálu navinú späť na zvitky. Vďaka tomu všetkému je ponúkaná linka na pozdĺžne a priečne delenie BUD-MASZ najlepšou voľbou pre každý priemyselný závod.

Linka na rezanie zvitkov je úplne kompletná a pozostáva z nasledujúcich komponentov:

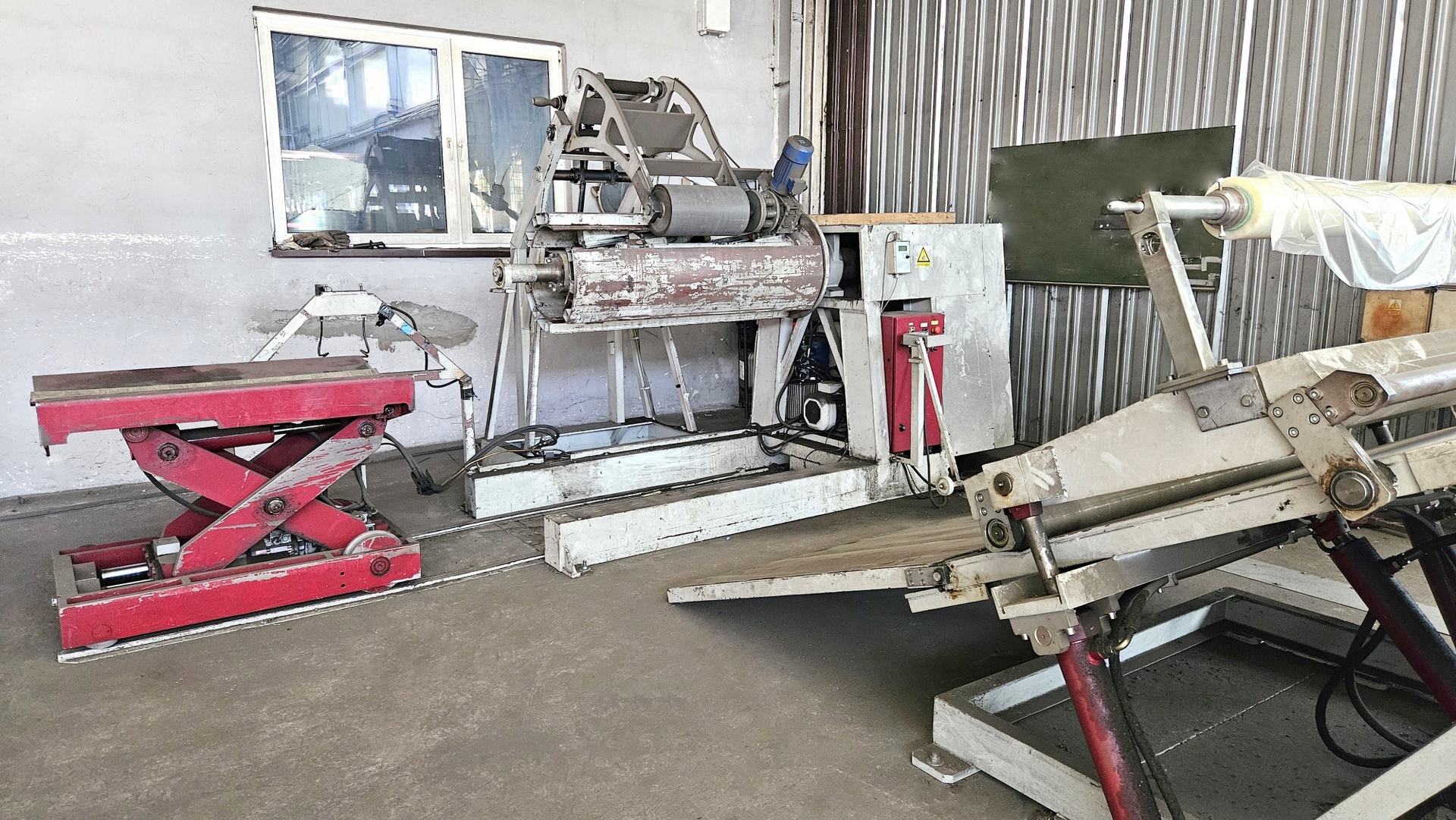

1. hydraulický odvíjač plechu 10 t

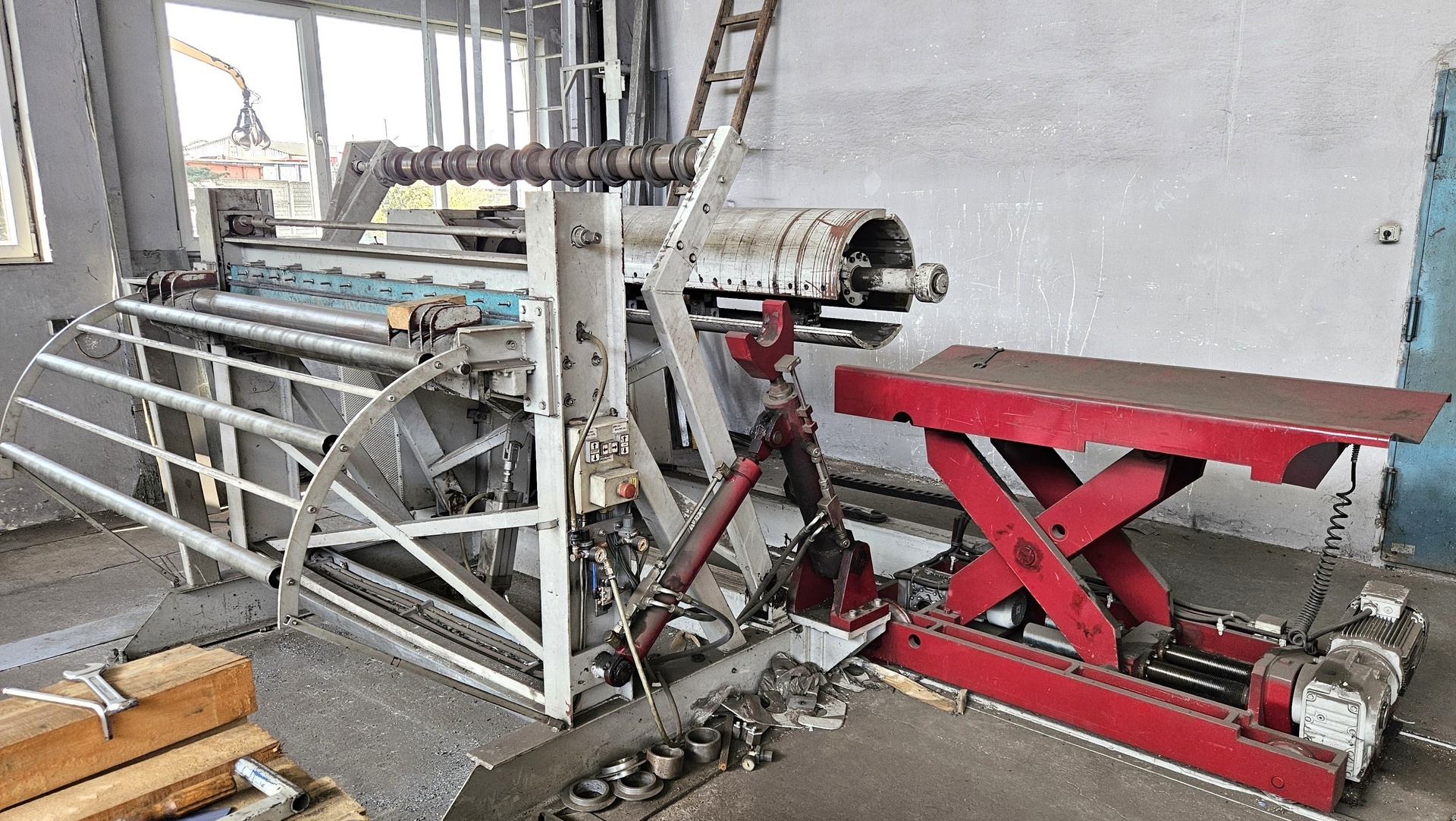

2. zdvíhací stôl na zvitky 10 t
3. vstupný modul na vedenie materiálu o rôznych šírkach
4. fóliovací systém
5. rovnačka plechu

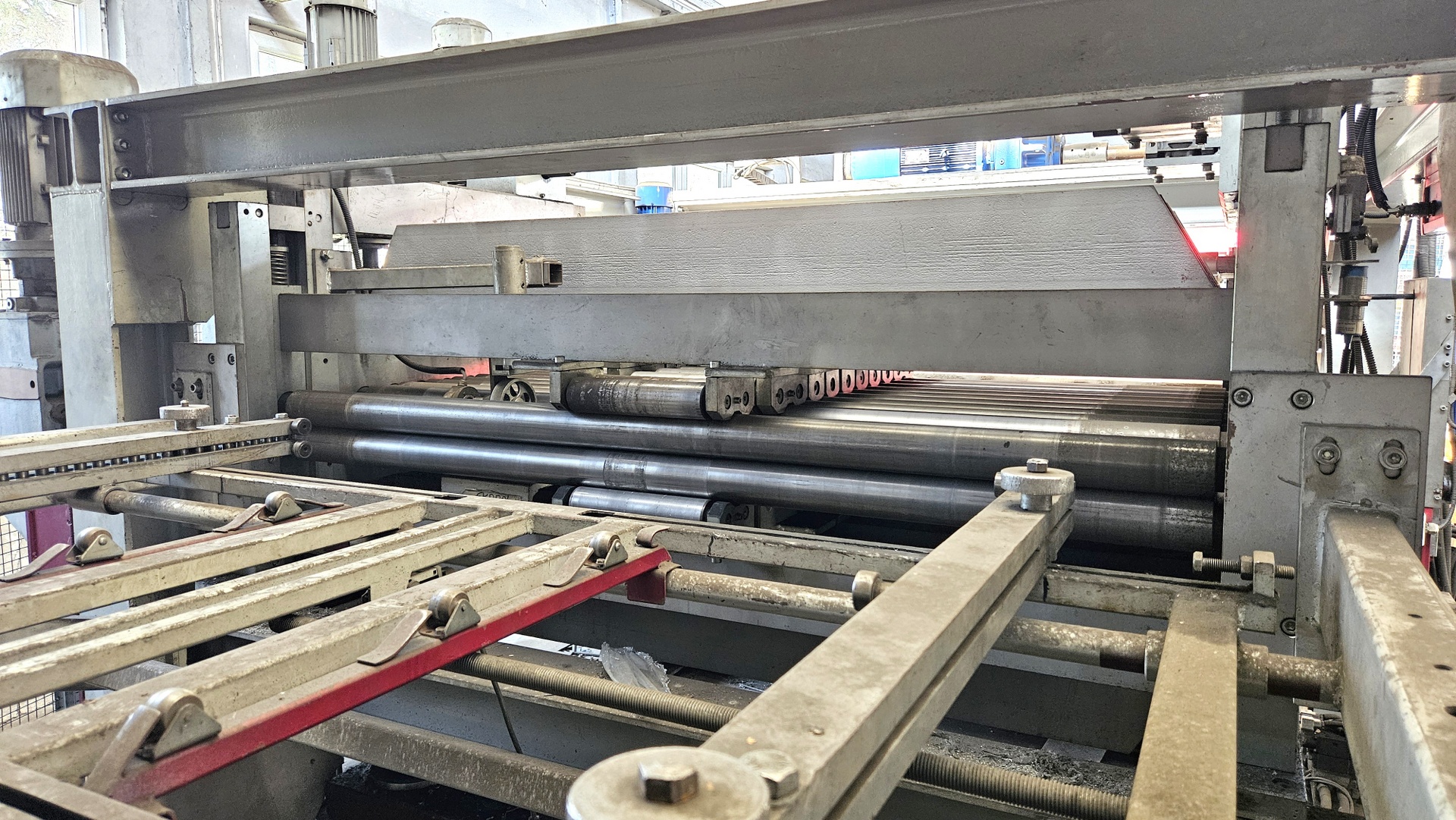

6. valčekové nože
7. priečna gilotína
8. hydraulický prijímací stôl s nárazníkmi
9. navíjačka odpadu

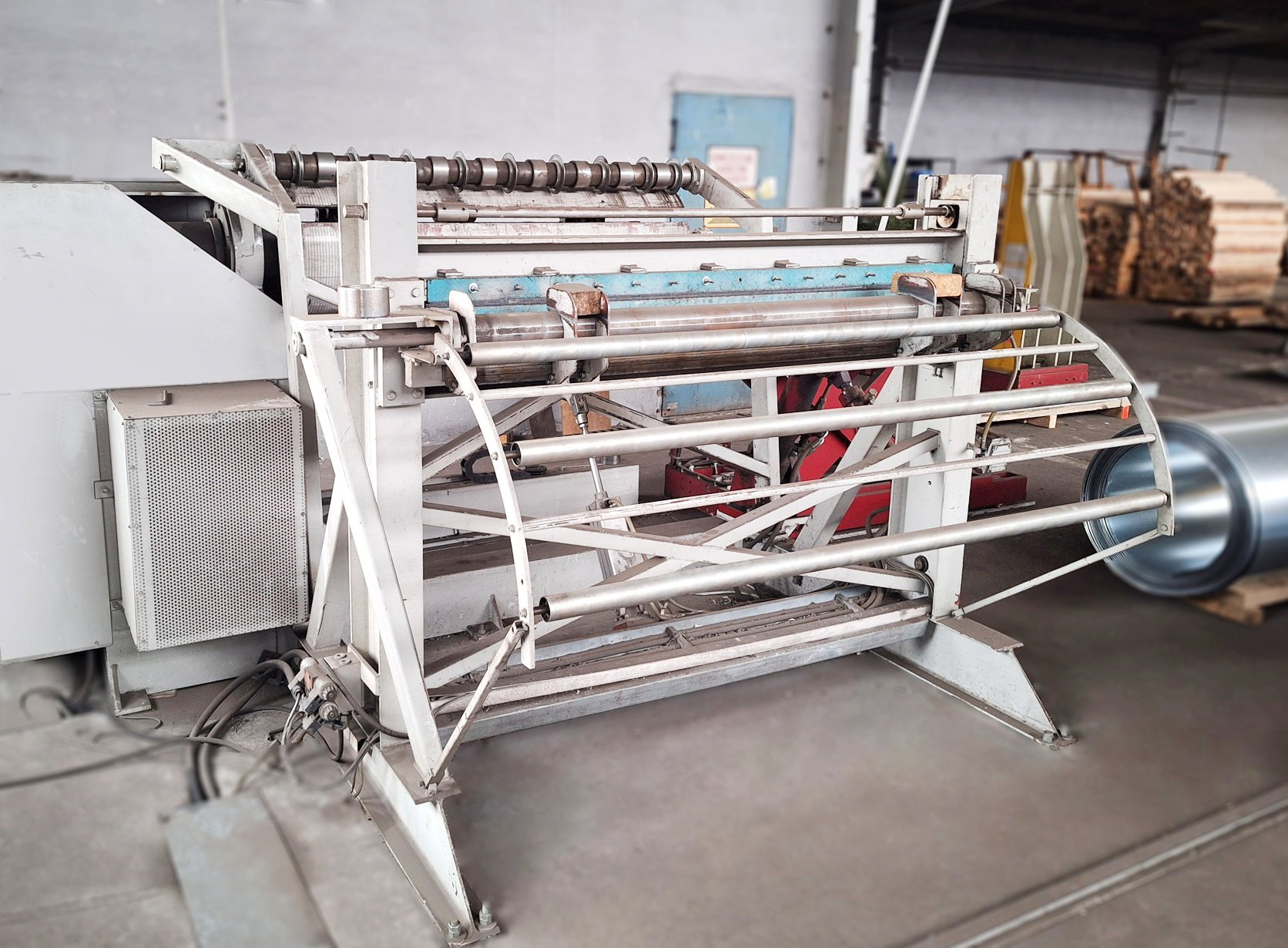

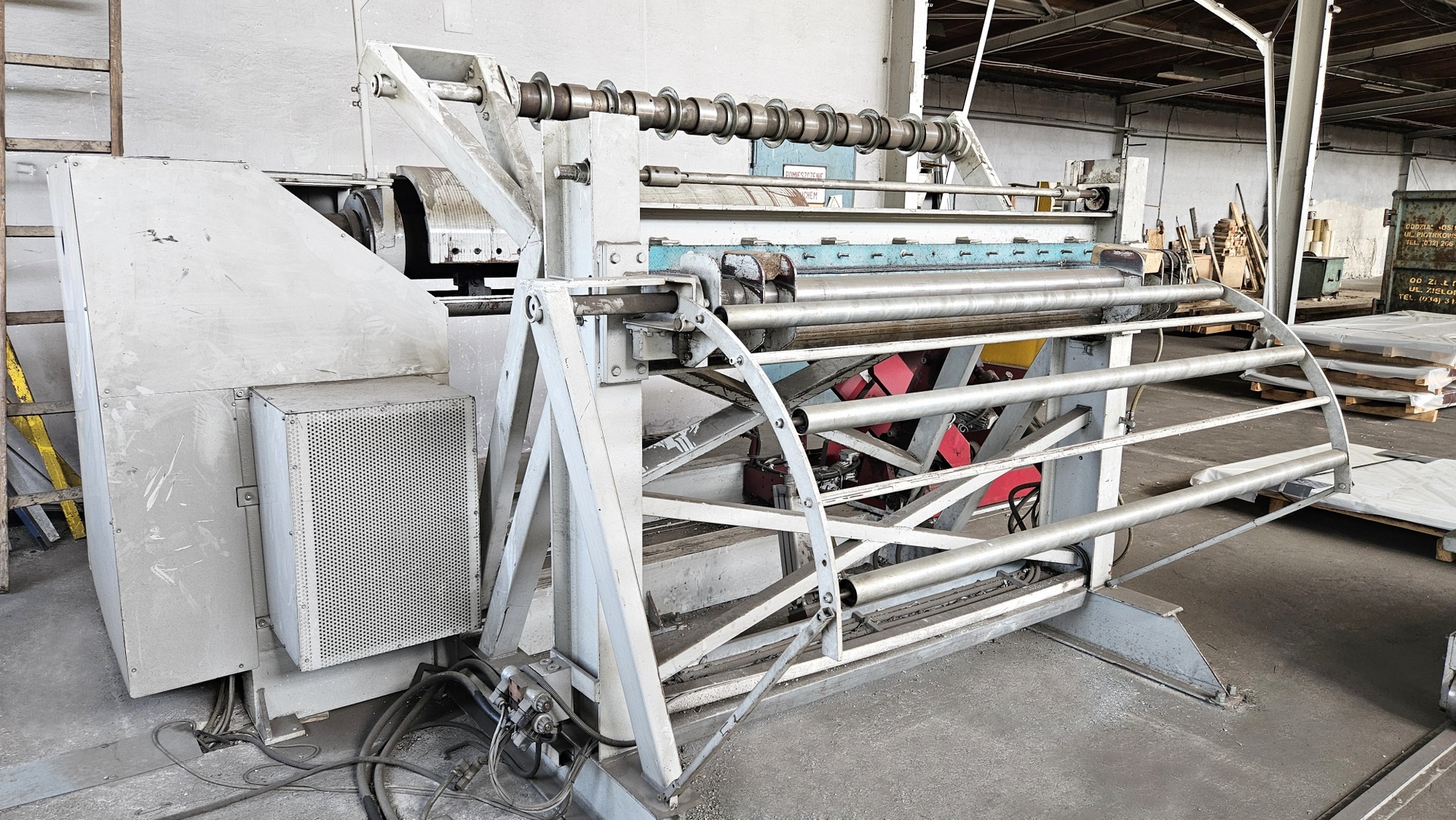

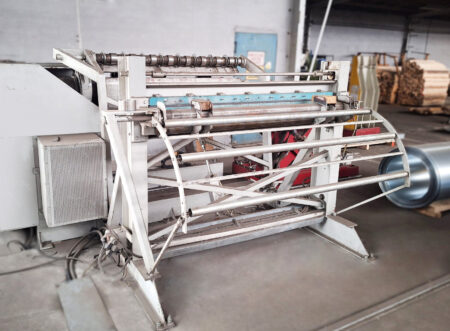

10. mechanický navíjač rezaných pásov s oddeľovačmi a zdvíhacím vozíkom na odoberanie rezaného materiálu a hydraulickou oporou konca hriadeľa

Technické špecifikácie linky na pozdĺžne a priečne delenie BUD-MASZ

Všeobecné údaje

• maximálna hrúbka rezu (priečne delenie): 2,5 mm
• maximálna hrúbka rezu (pozdĺžne delenie): 2 mm
• maximálna šírka rezu (priečne delenie): 1550 mm
• minimálna šírka rezu (pozdĺžne delenie): 90 mm
• maximálna hmotnosť zvitku: 10 t
• napájanie linky na pozdĺžne delenie BUD-MASZ: 3x 380 V; 50/60 Hz

Hydraulický odvíjač plechu

• užitočné zaťaženie: 10000 kg
• pneumatický systém
• synchronizácia otáčania bubna odvíjača s rovnačkou
• brzda

Zdvíhací stôl na zvitky

• užitočné zaťaženie: 10000 kg

Vstupný modul

• rozsah šírky materiálu: 1600 mm
• nastavenie: plynulé
• uhlové tyče

Rovnačka plechu

• kalené 9/10 rovnacie valce
• pohon rovnacích valcov: kardanové kĺby Ø 70 mm

Valčekové nože

• množstvo: 12 párov
• maximálna hrúbka materiálu: 2 mm
• maximálna šírka materiálu: 1600 mm

Priečna gilotína

• maximálna hrúbka materiálu: 2,5 mm
• maximálna šírka materiálu: 1600 mm

Príjmový stôl s nárazníkmi

• maximálna dĺžka materiálu: 6 m
