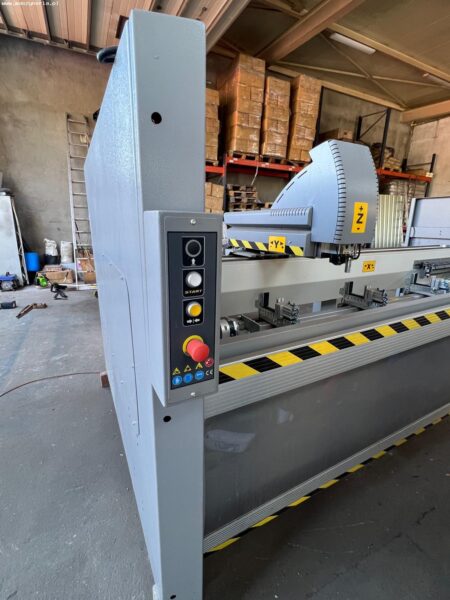

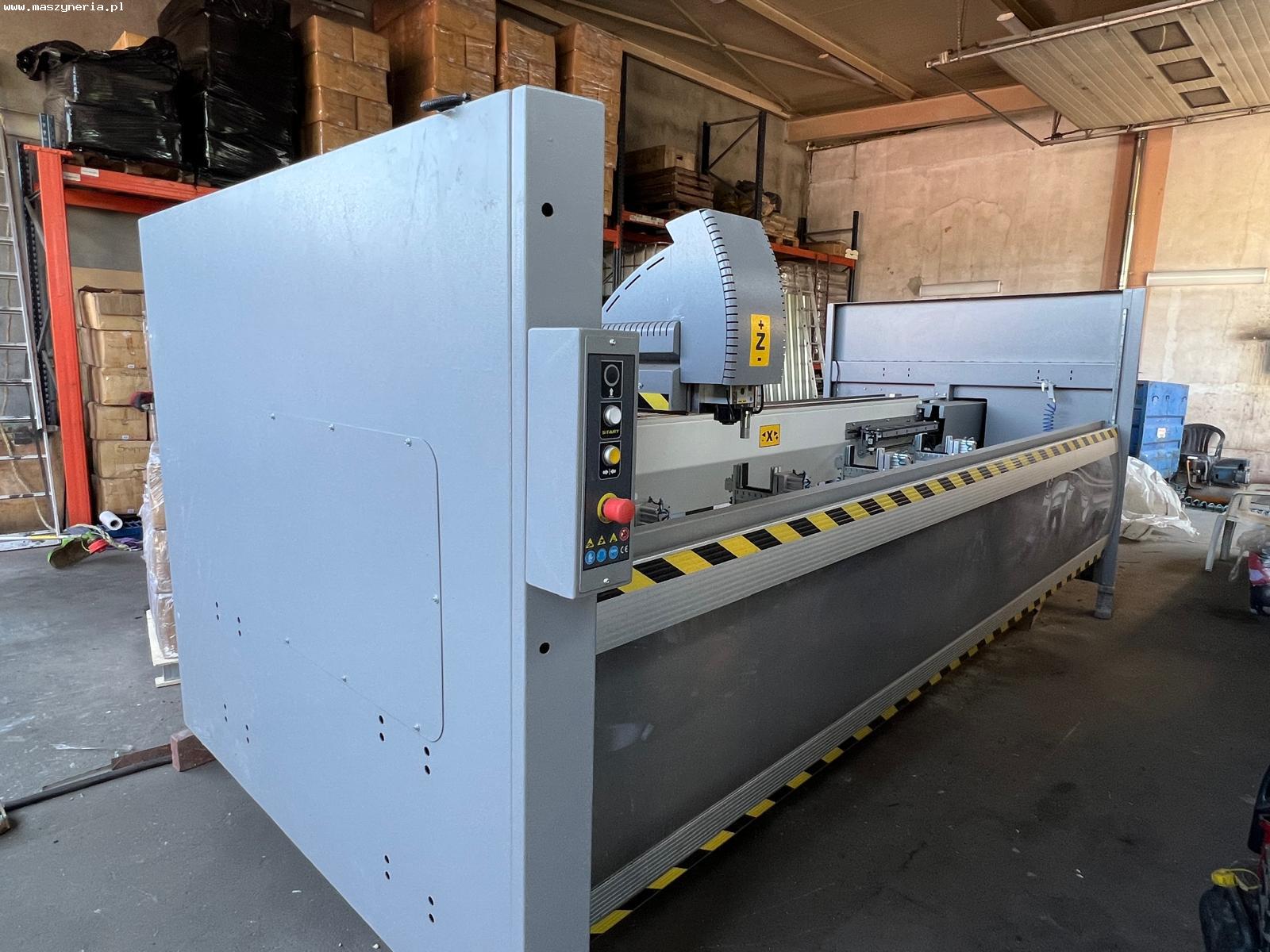

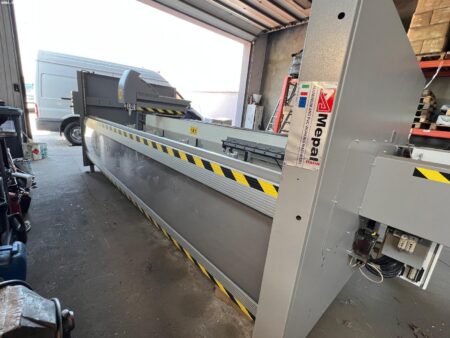

Obrábacie centrum na profily MEPAL ATLANTIS C3SR

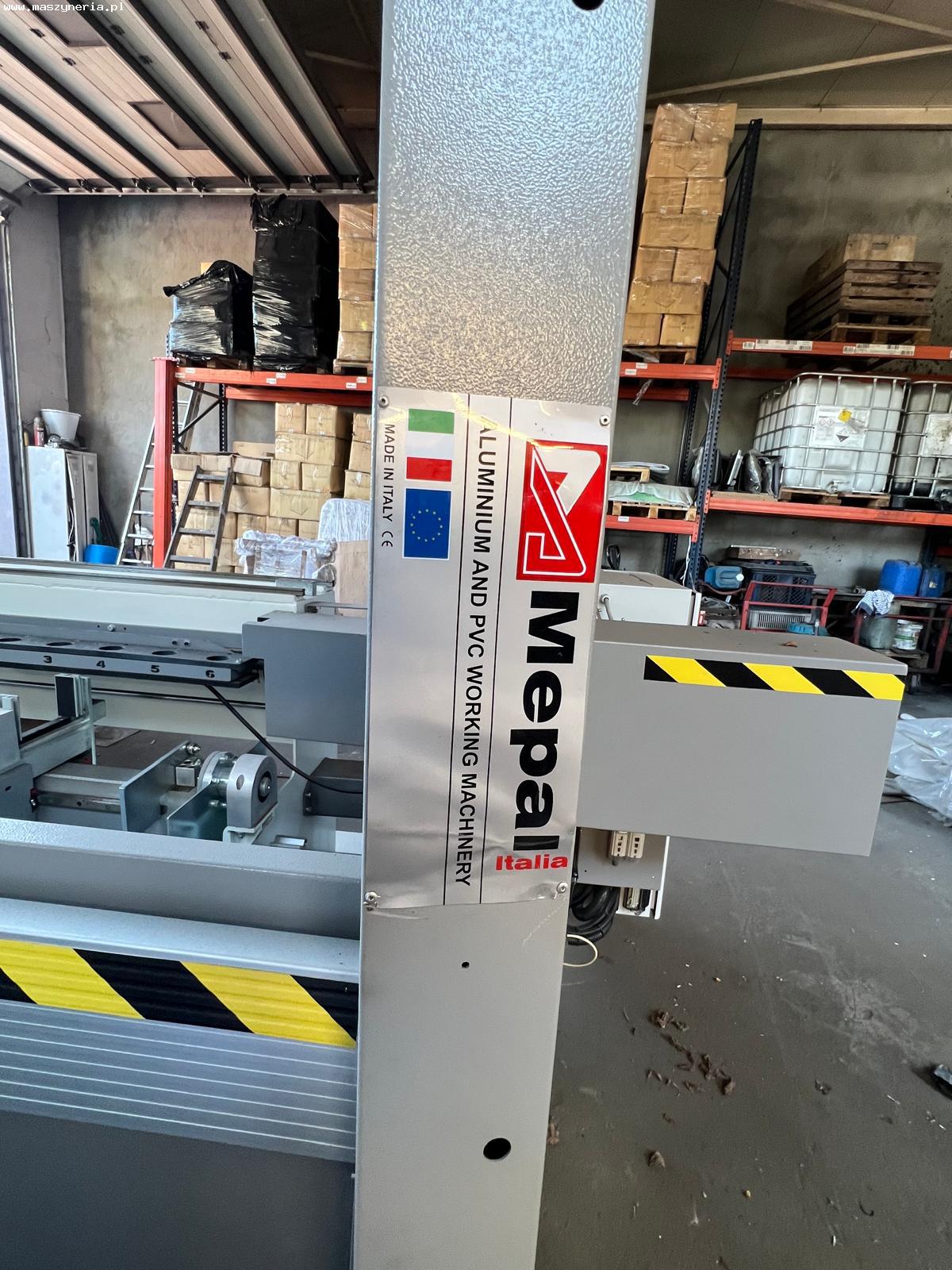

Obrábacie centrum na profily MEPAL ATLANTIS C3SR bolo vyrobené v roku 2018 v Taliansku spoločnosťou MEPAL Italia s.r.l (RobTech). Stroj je nový, po zakúpení bol uskladnený a nikdy nebol v prevádzke.

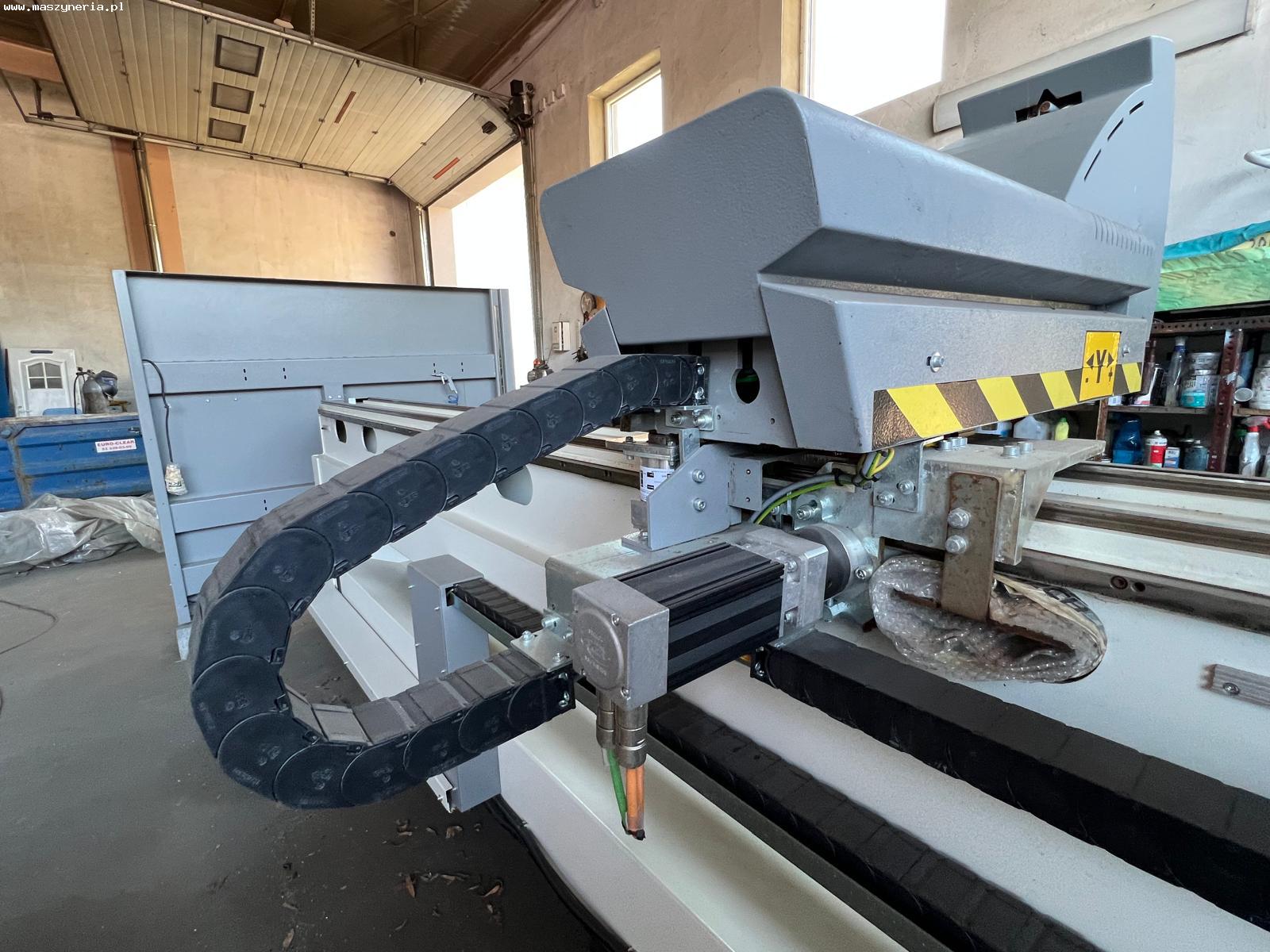

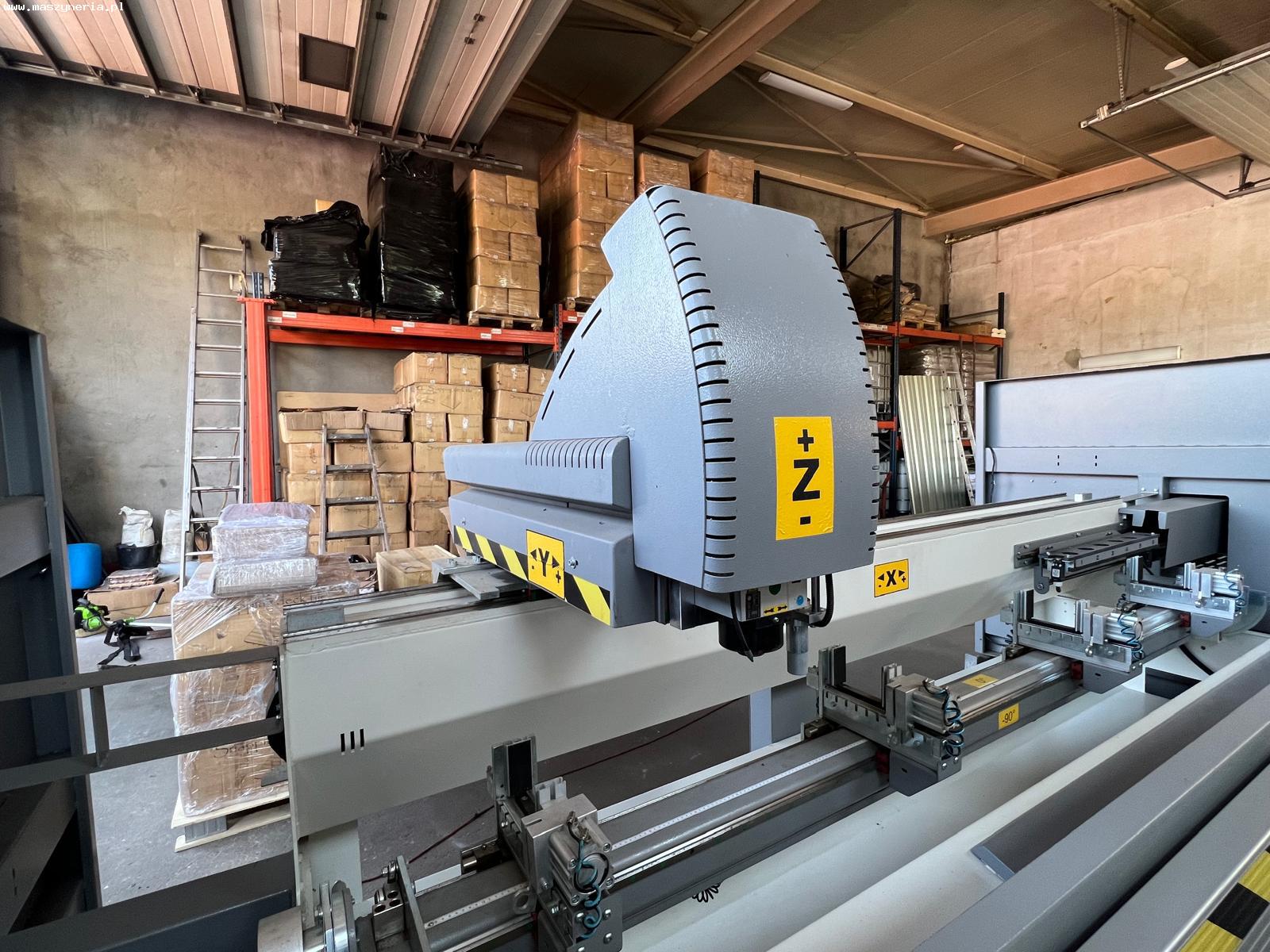

MEPAL ATLANTIS C3SR je moderné CNC obrábacie centrum určené na presné trojstranné obrábanie hliníkových a PVC profilov. Je určené na vykonávanie takýchto operácií, t. j. vŕtanie a frézovanie obrobkov s maximálnou hrúbkou steny 2,5 mm a dĺžkou presahujúcou 3 metre. Všetky tieto procesy sa vykonávajú plne automaticky v troch numericky riadených osiach (X,Y,Z). Vo vnútri veľkého pracovného priestoru sa nachádza otočný pracovný stôl, ktorý je pneumaticky otočný v rozsahu -90°, 0° a +90°. Toto riešenie umožňuje obrábať obrobky z rôznych strán bez toho, aby bolo potrebné obrobok znovu nasadzovať. Vreteno poháňané výkonným motorom s výkonom 4,5 kW dosahuje rýchlosť až 18000 ot/min. Automaticky vyberá nástroje uložené v 6-polohovom lineárnom zásobníku nástrojov. Kotúčová fréza sa ručne montuje priamo do pracovnej hlavy. Chladiaci systém s nastaviteľným dávkovaním chladiacej kvapaliny zlepšuje kvalitu obrábania a zvyšuje životnosť nástrojov.

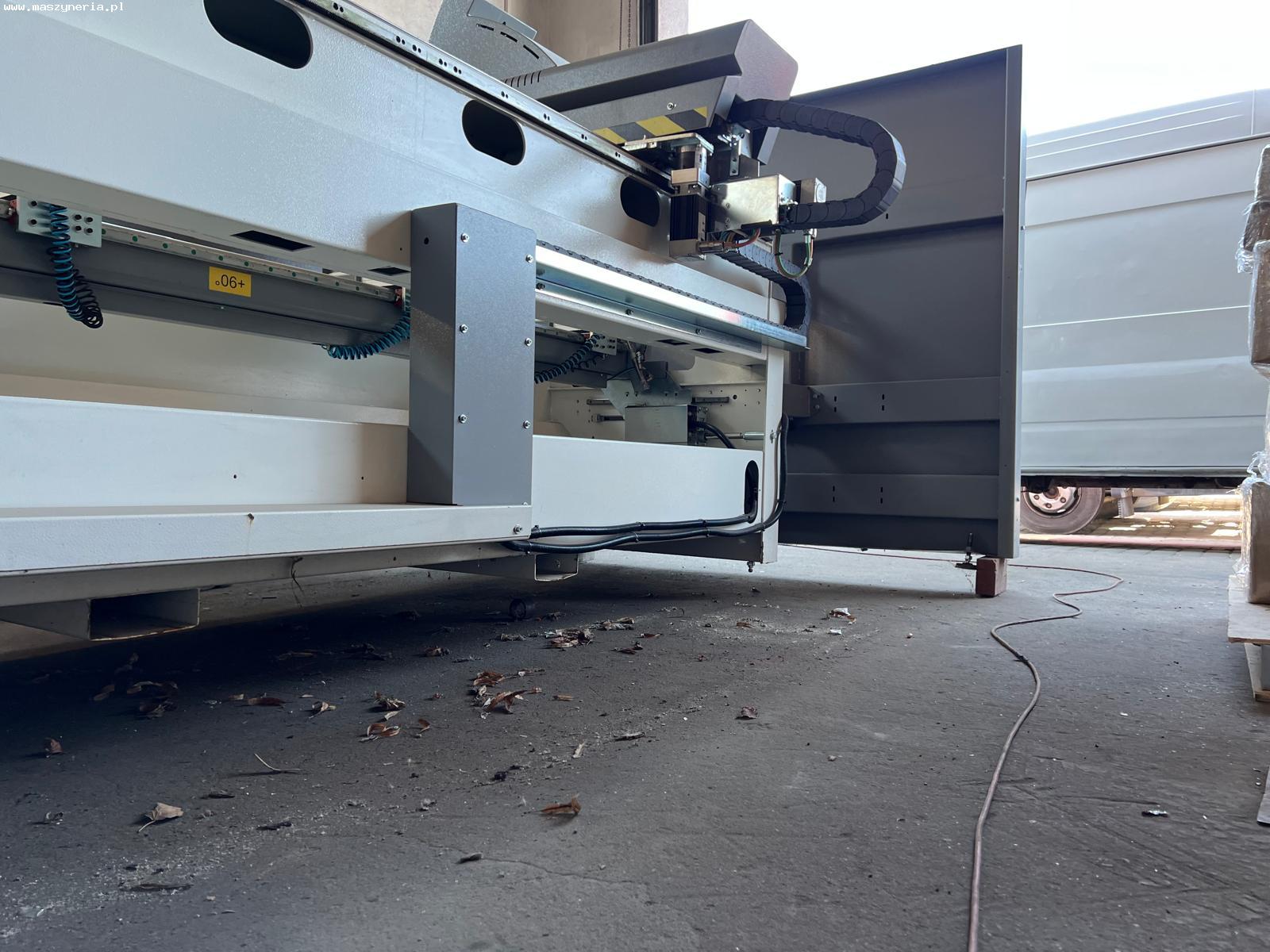

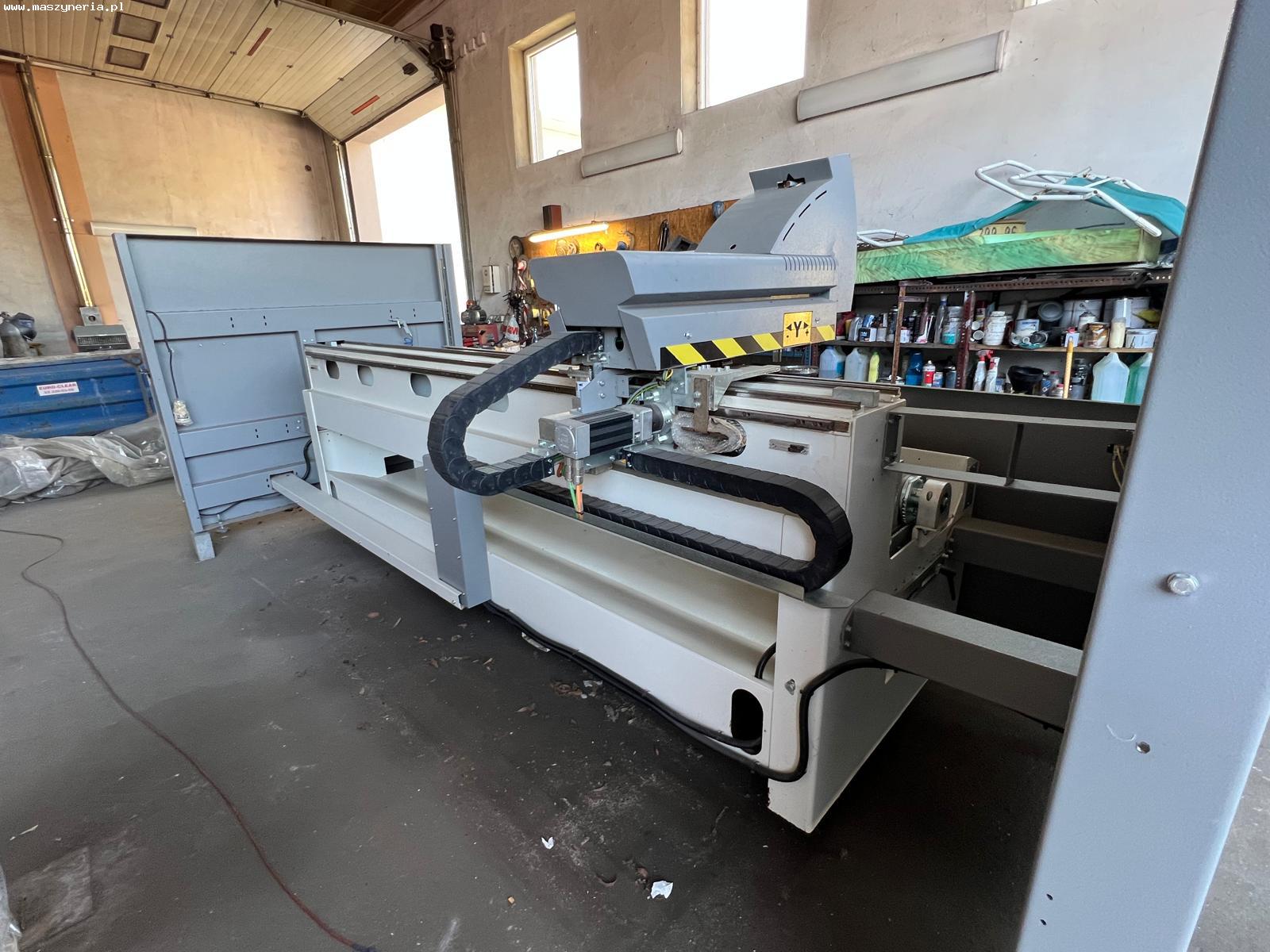

Robustná priechodná konštrukcia stroja umožňuje pohodlnú prácu s dlhými profilmi používanými v okenných a fasádnych systémoch. Osy vedené lineárnymi ložiskami zabezpečujú vysokú presnosť a opakovateľnosť operácií. Počas obrábania profil pevne a bezpečne držia štyri svorky na lineárnych vedeniach. Na polohovanie obrobku sa používa ľavý a pravý doraz. Obrábacie centrum na okenné profily ATLANTIS C3SR sa ovláda pomocou inteligentného CNC riadiaceho systému s dotykovou obrazovkou a grafickým rozhraním. Riadiaci systém umožňuje programovanie obrábacích operácií na stroji aj na externých počítačoch. Podporuje aj formát súborov AutoCAD DXF, ktorý umožňuje rýchly návrh programov obrábania a integráciu so softvérom CAD/CAM. Vďaka tomu všetkému je ponúkané obrábacie centrum na hliníkové a PVC profily MEPAL ATLANTIS vynikajúcou voľbou pre firmy špecializujúce sa na výrobu okien, dverí a hliníkových konštrukcií.

Technické špecifikácie obrábacieho centra na hliníkové profily MEPAL ATLANTIS C3SR

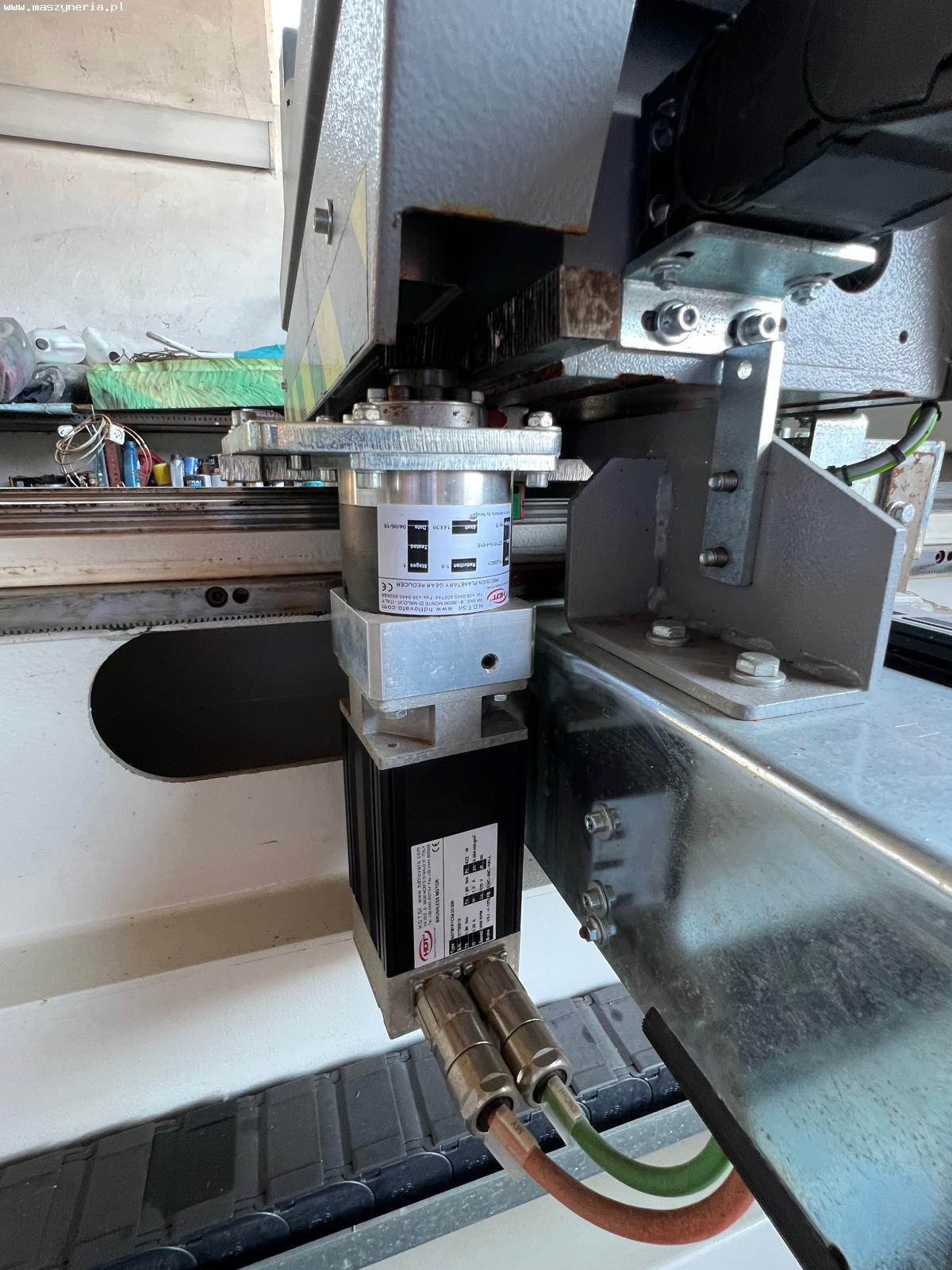

• počet CNC riadených osí: 3 (X,Y,Z)
• posuv v ose X/Y/Z: 3000/275/280 mm
• možnosť obrábania obrobkov dlhších ako 3 m
• maximálna hrúbka steny profilu: 2,5 mm
• maximálna otáčky vretena: 18000 ot/min
• minimálne otáčky vretena: 2800 ot/min
• výkon pohonu vretena: 4,5 kW
• otočný pracovný stôl
• rozsah otáčania pracovného stola: -90°; 0°; +90°

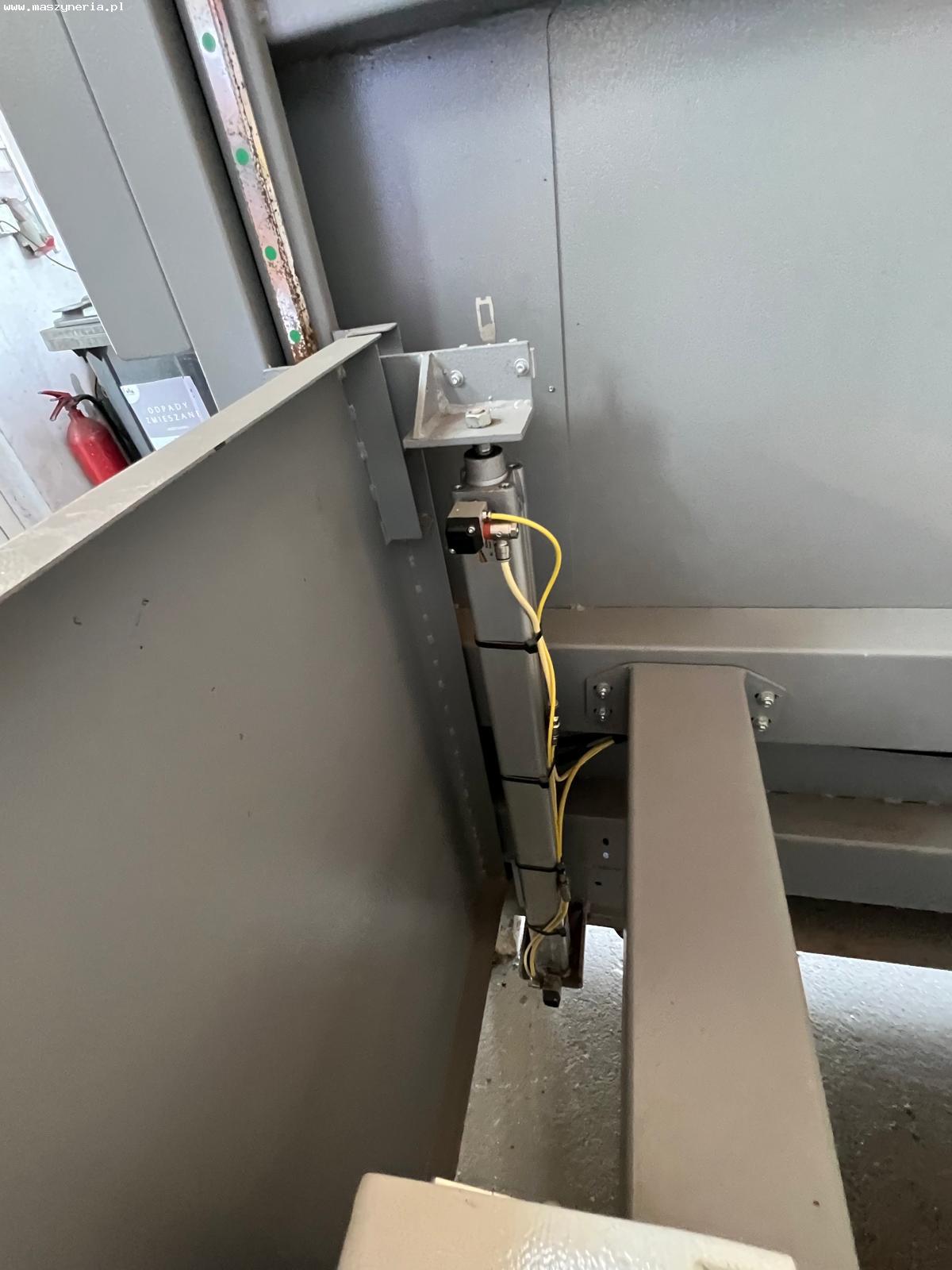

• otáčanie pracovného stola: pneumatické
• výška pracovného stola: 870 mm

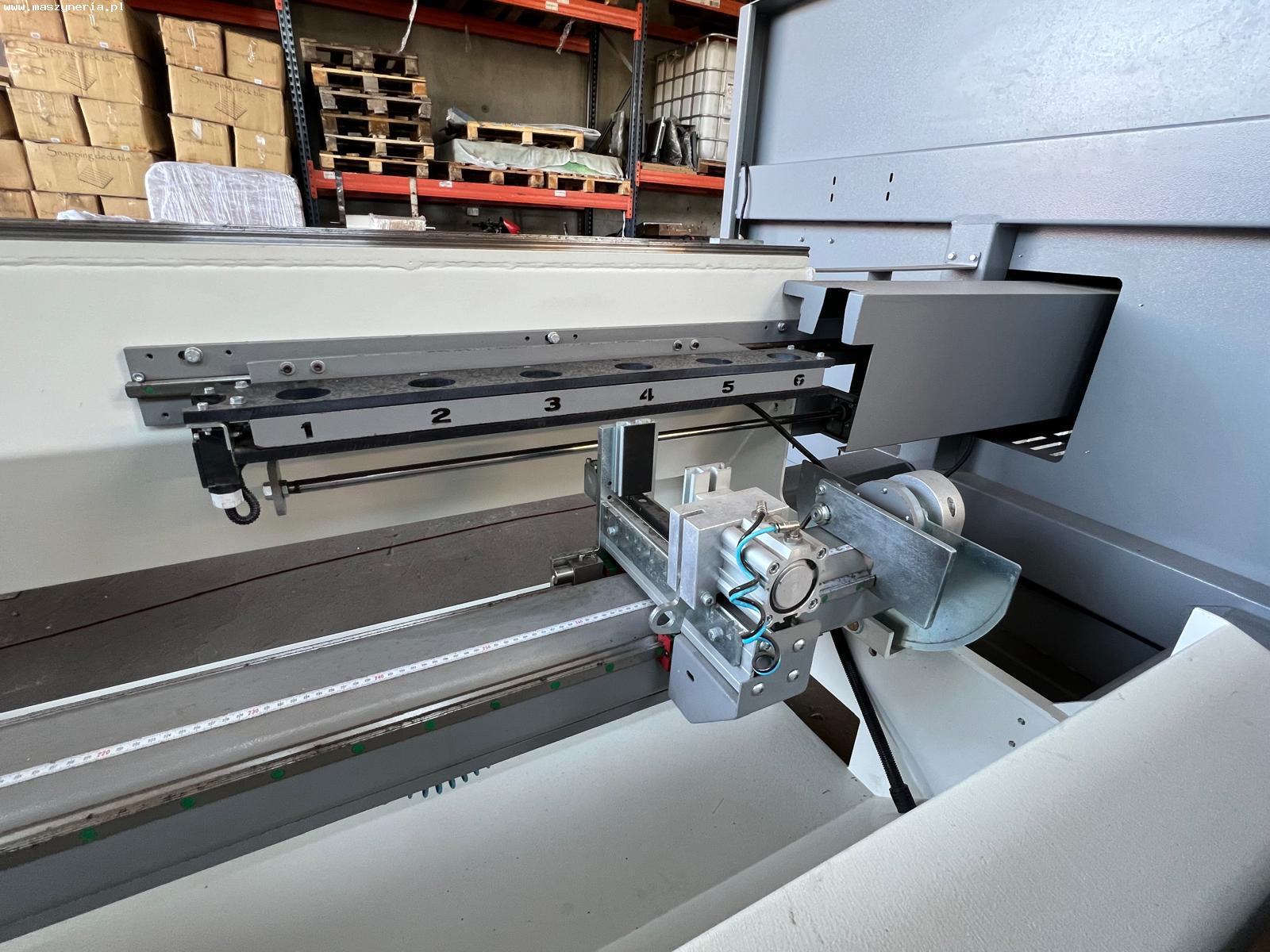

• 6-polohový, lineárny zásobník nástrojov
• vyťahovanie nástrojov: automatické

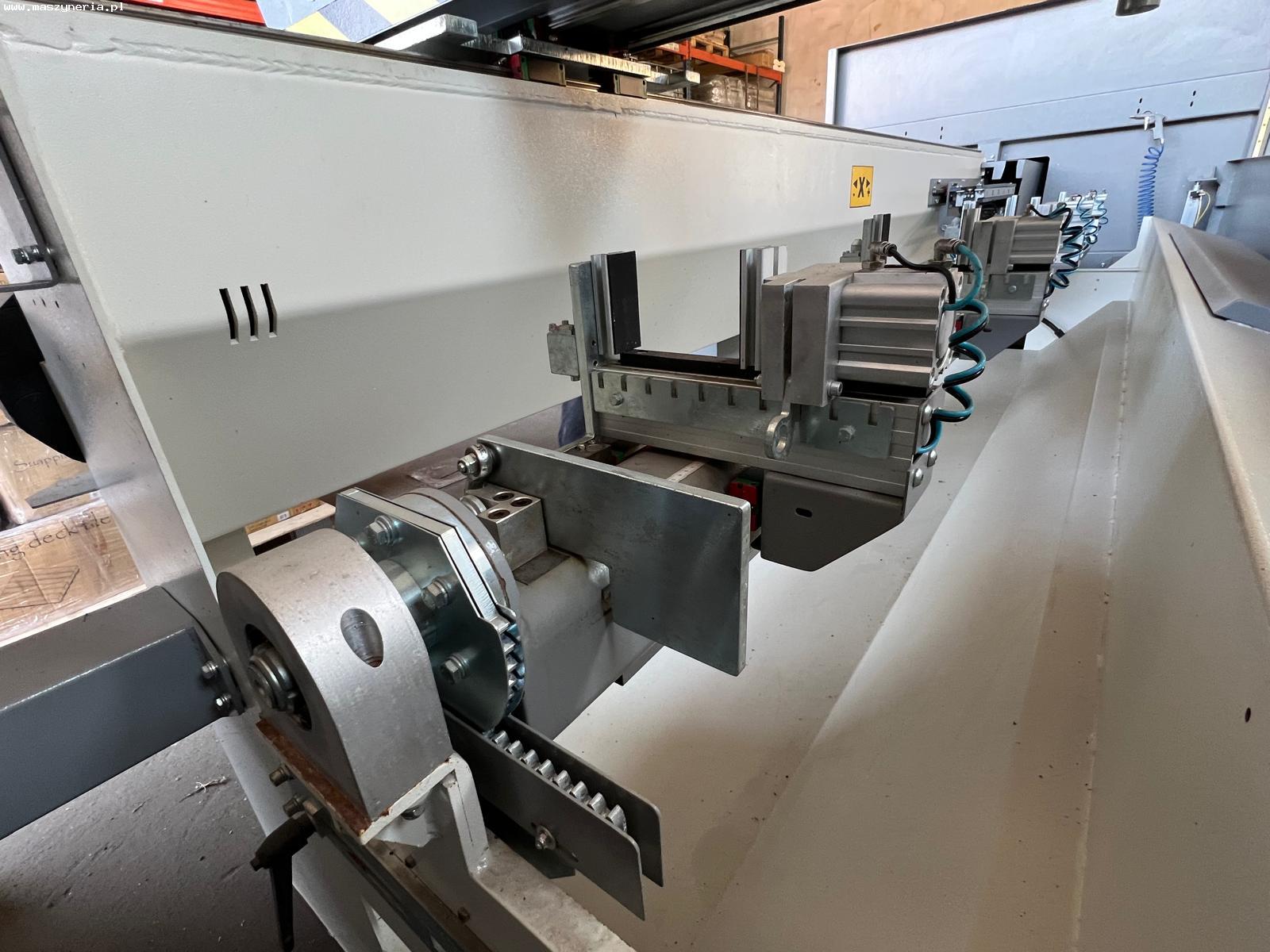

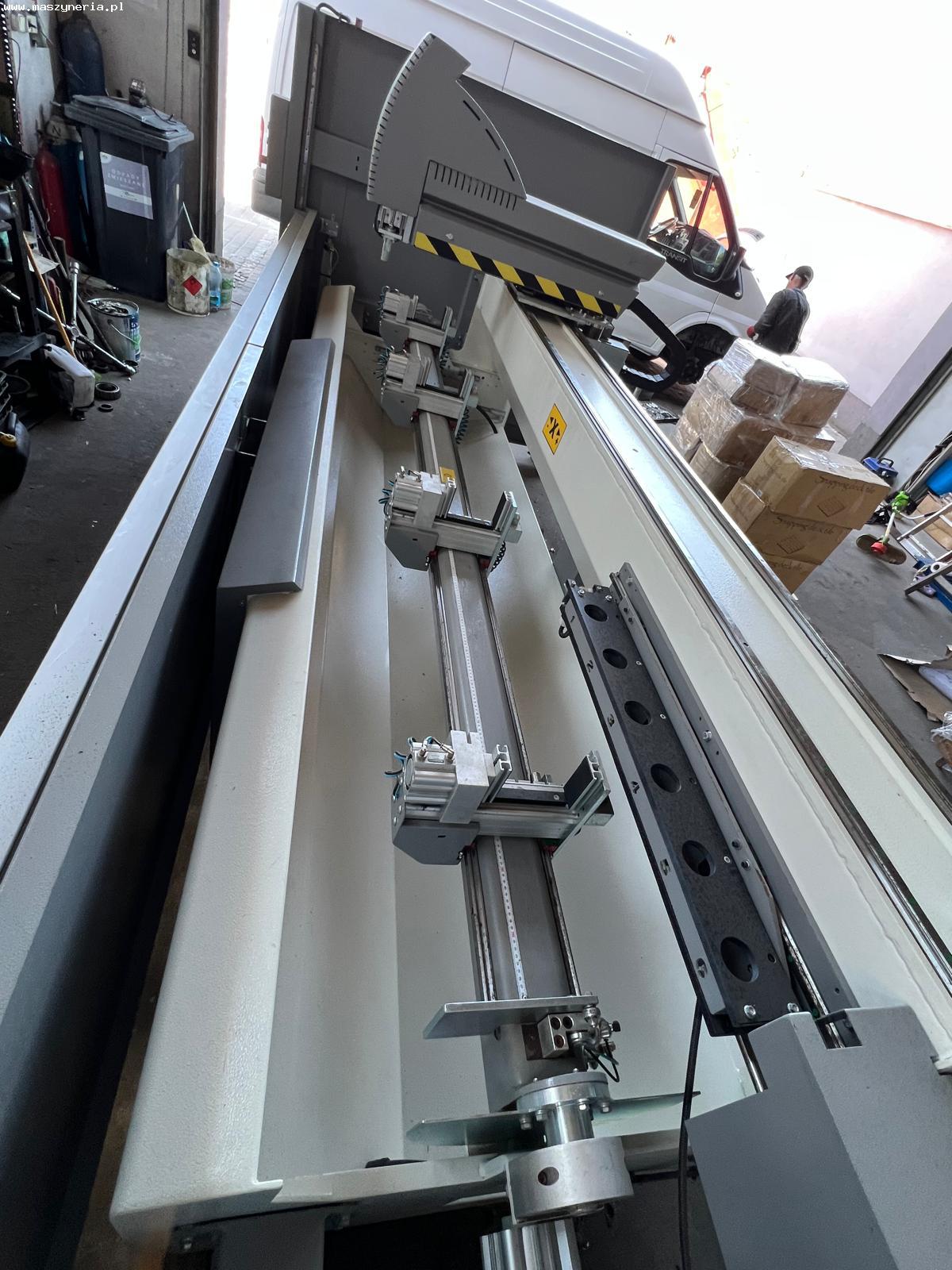

• počet upínačov na lineárnych vedeniach: 4
• polohovanie upínačov: manuálne na milimetrovej stupnici
• nastavenie medziľahlých uhlov: manuálne
• vedenie osi: na lineárnych ložiskách
• rozmery stroja MEPAL ATLANTIS C3SR (D x Š x V): 4500 x 1650 x 1600 mm

Vybavenie obrábacieho centra MEPAL CNC

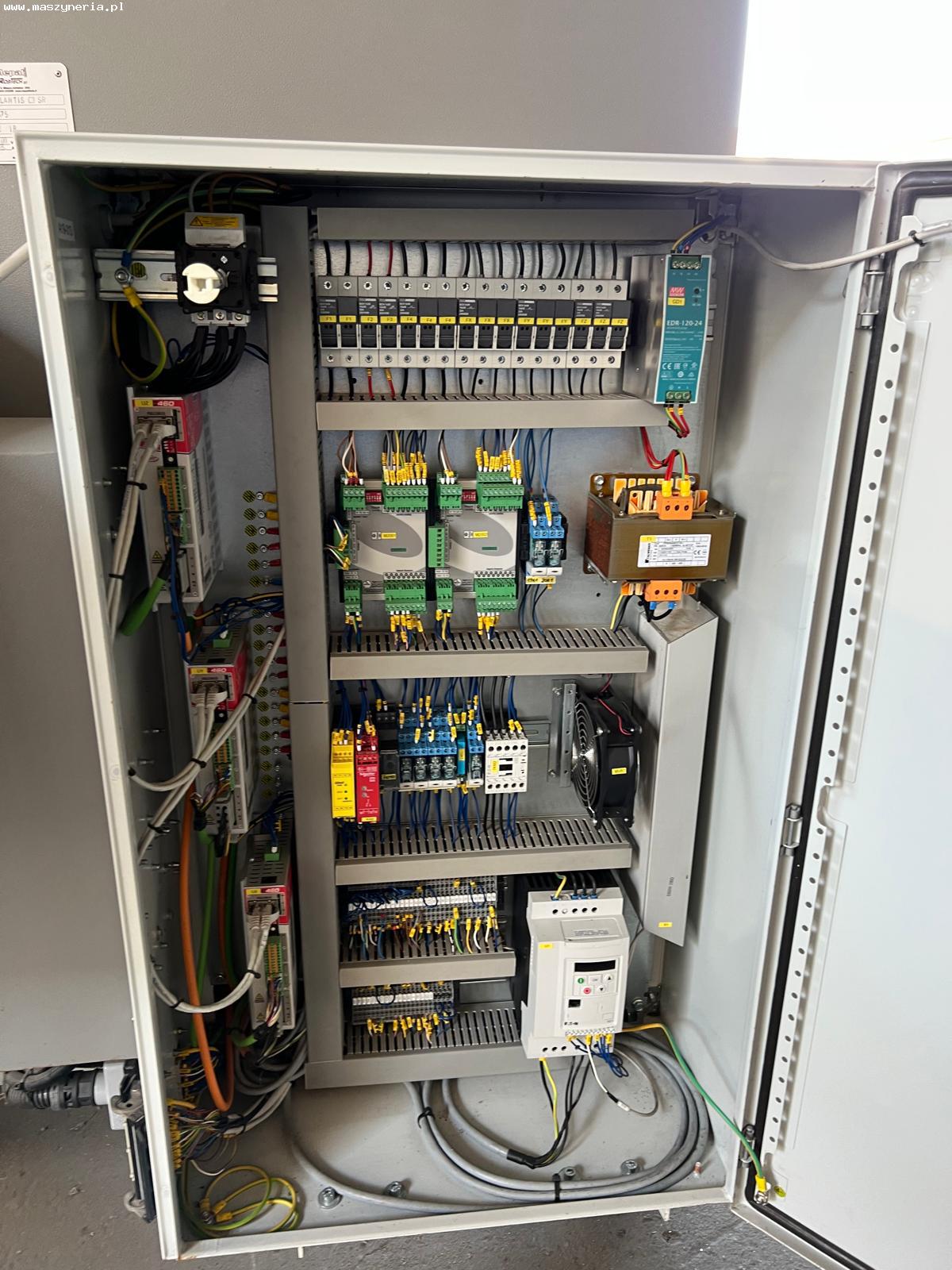

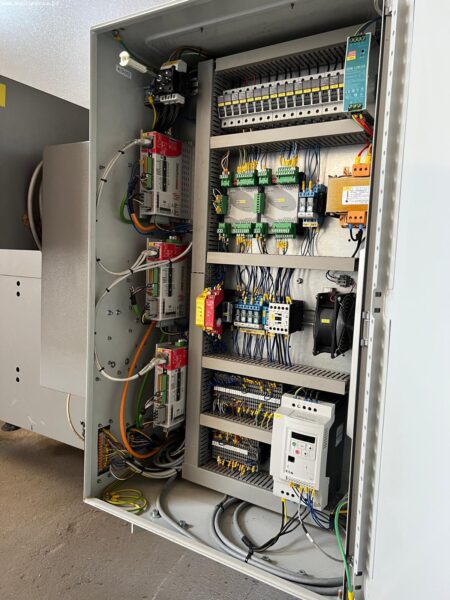

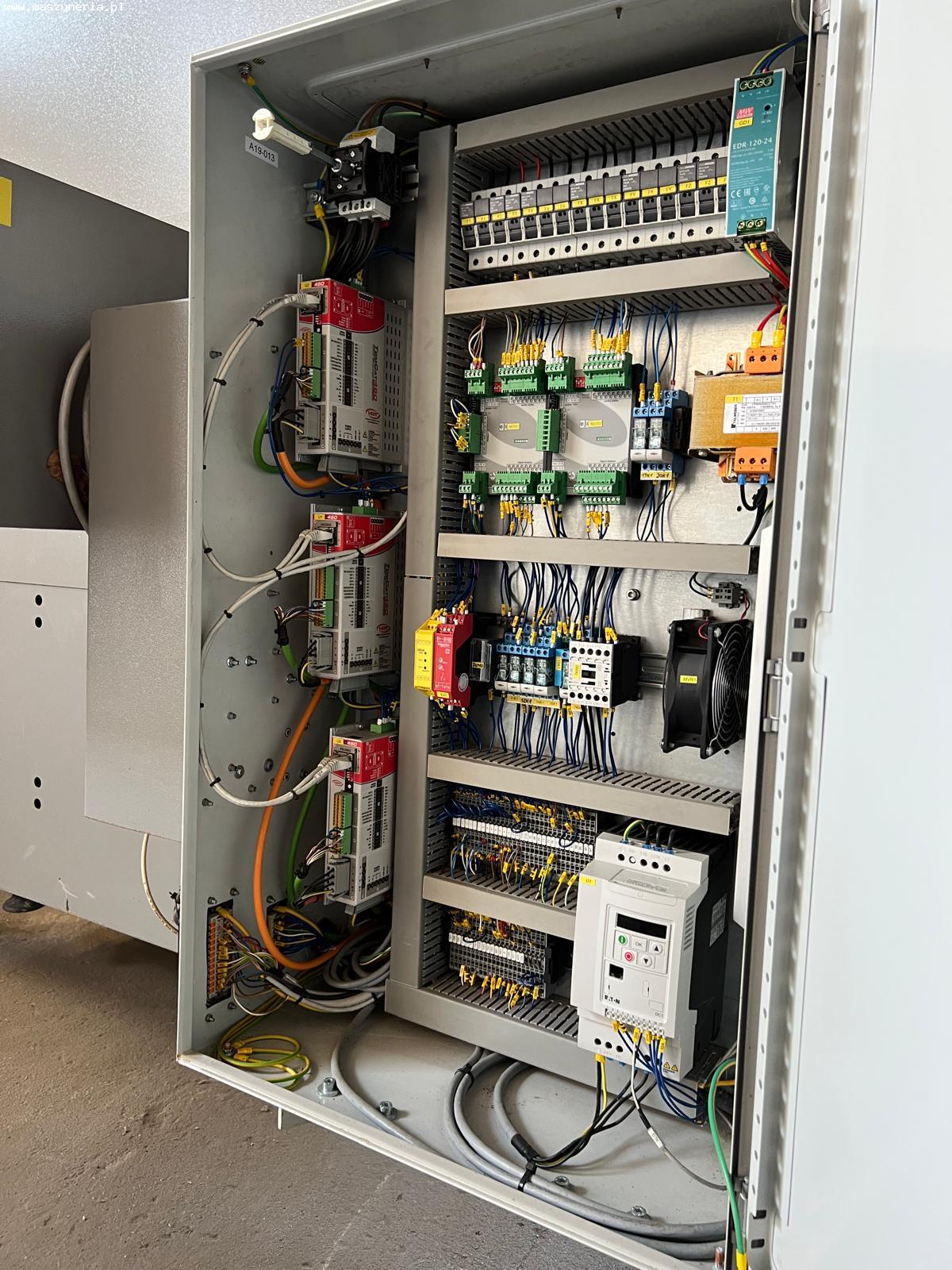

• CNC riadiaci systém TS7005 na báze Windows s dotykovou obrazovkou a grafickým rozhraním.

– programovanie a usporiadanie obrábania
– externé programovanie
– programovanie CAD/CAM
– podporovaný formát súborov: AutoCAD DXF
– online prenos údajov
– USB port na nahrávanie programov obrábania

• HSD vreteno
• držiak kotúčovej frézy s kotúčom v pracovnej hlave
• automatický systém merania výšky nástroja
• automatická korekcia priemeru nástroja
• manuálne nastavenie ľavého a pravého dorazu

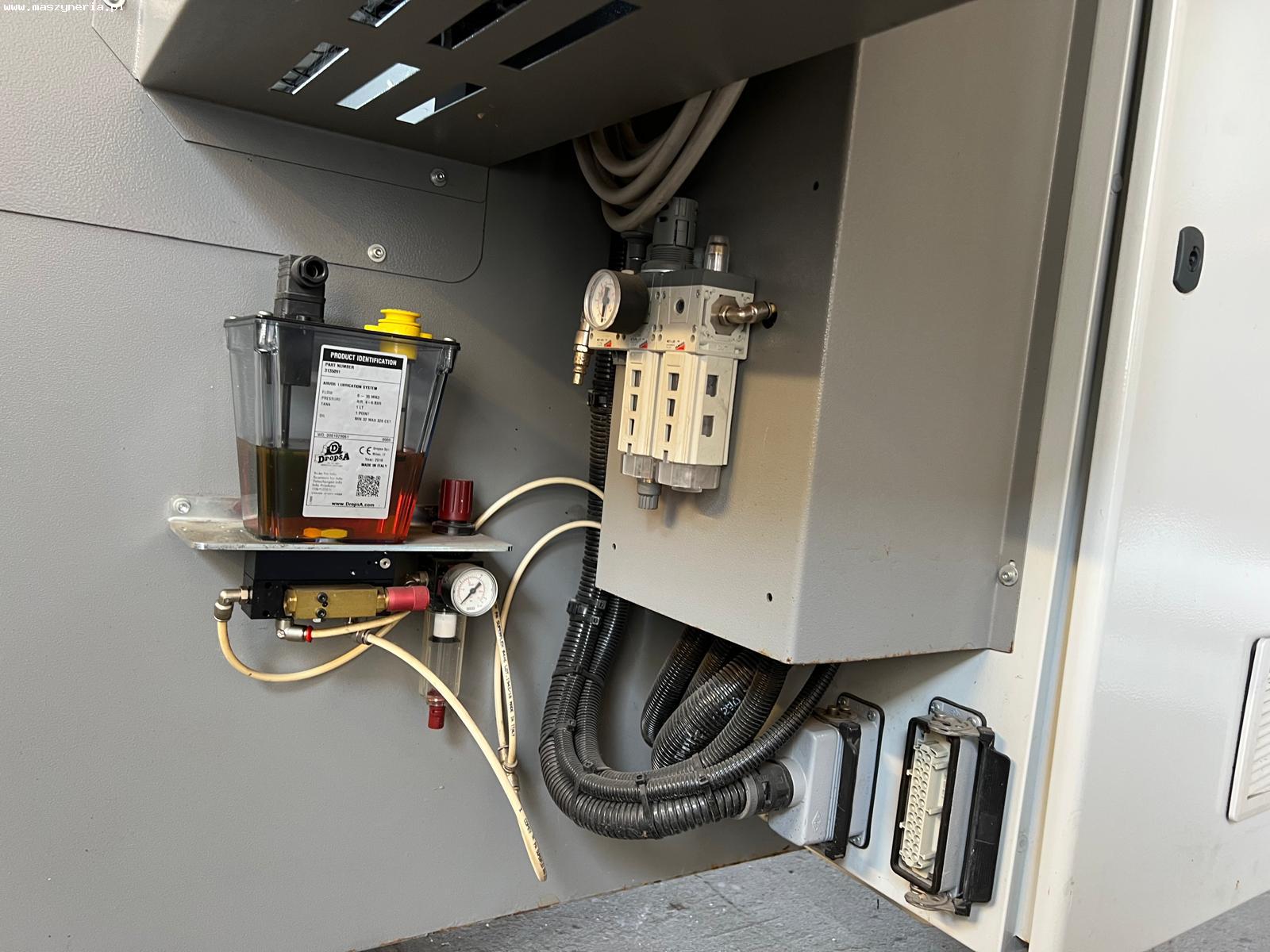

• chladiaci systém s nastaviteľným dávkovaním chladiacej kvapaliny
