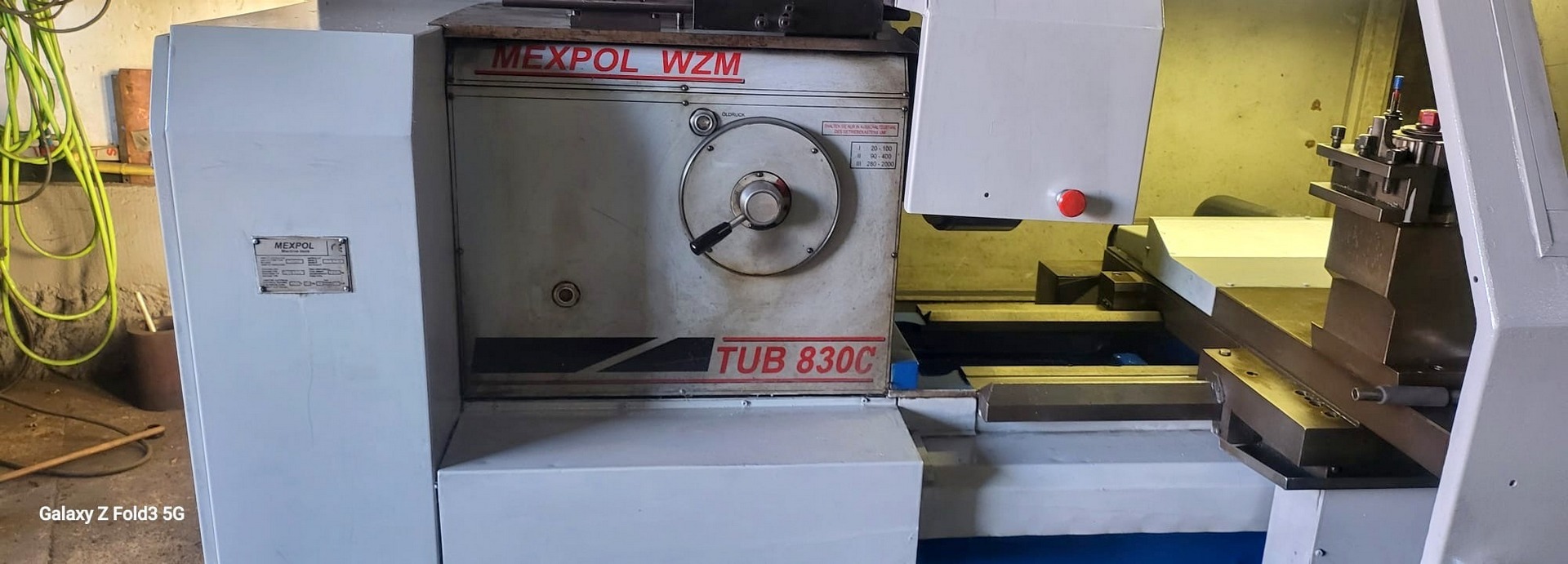

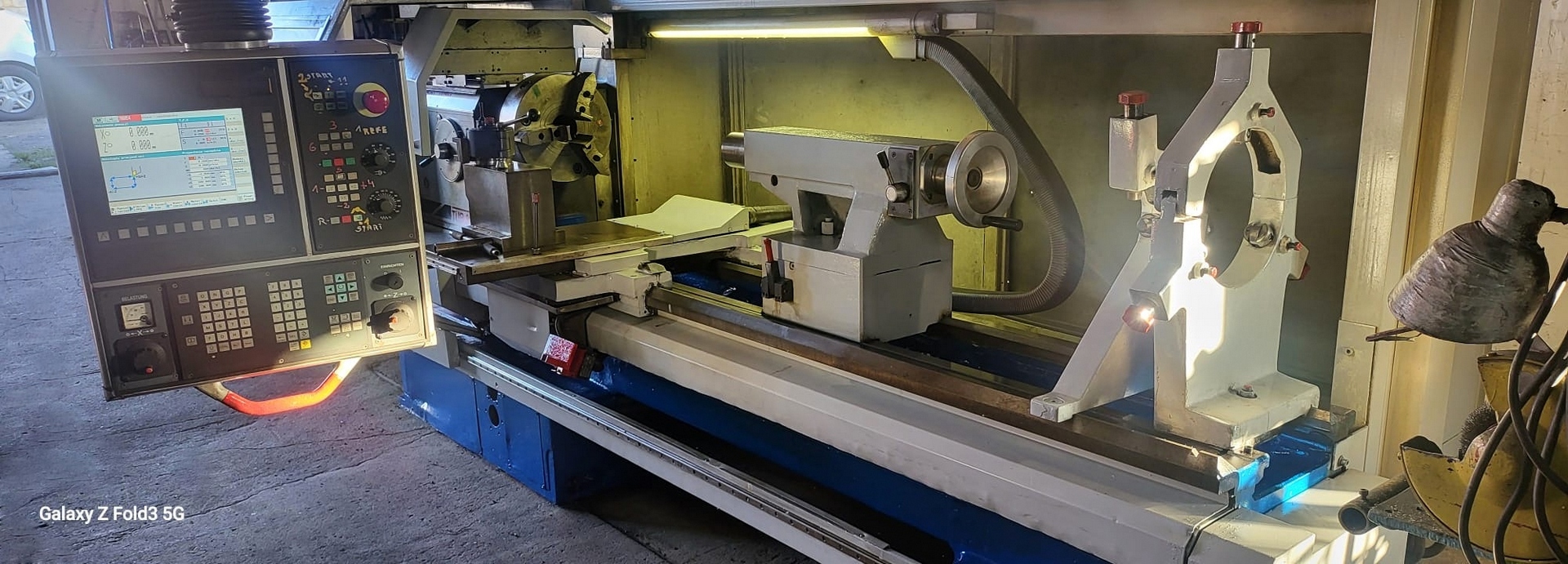

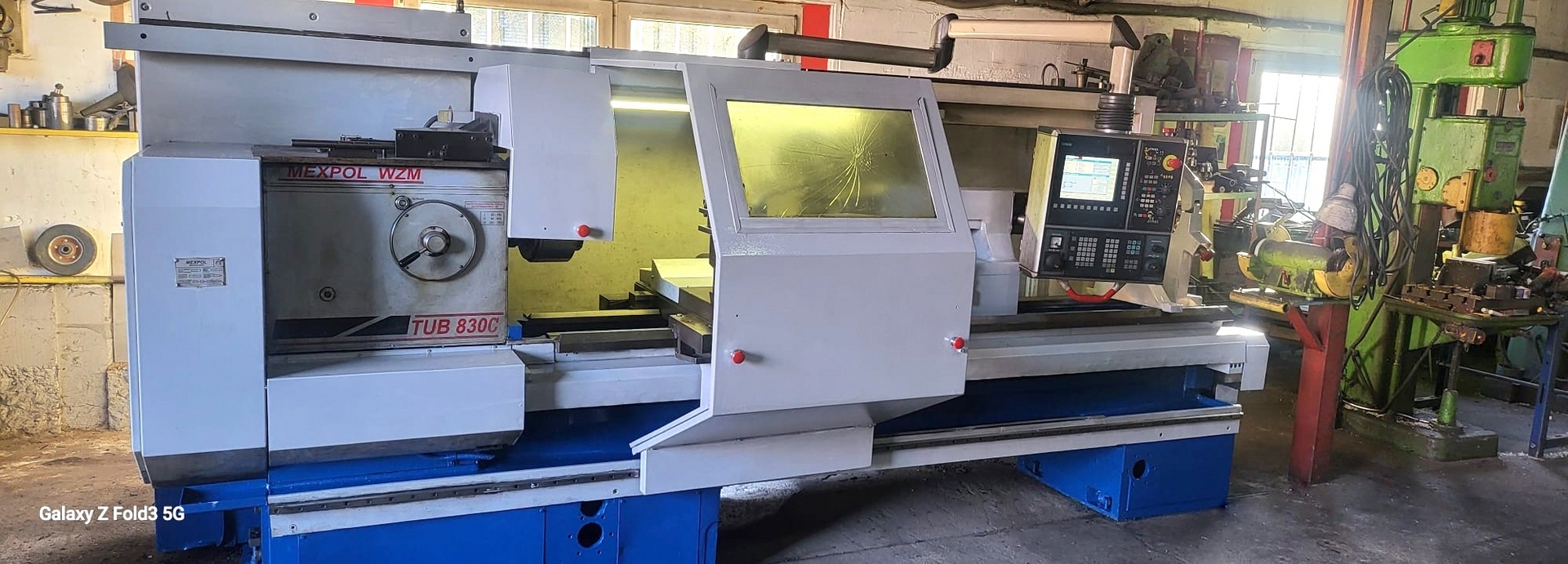

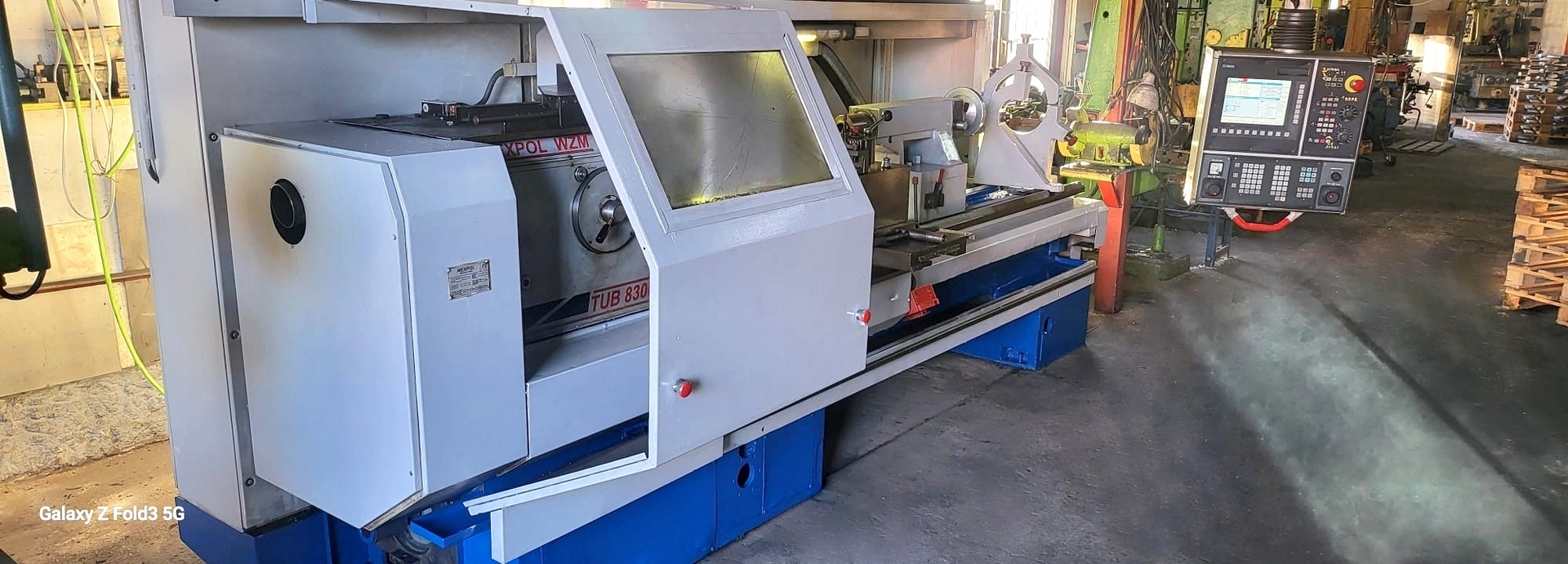

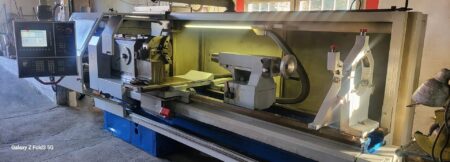

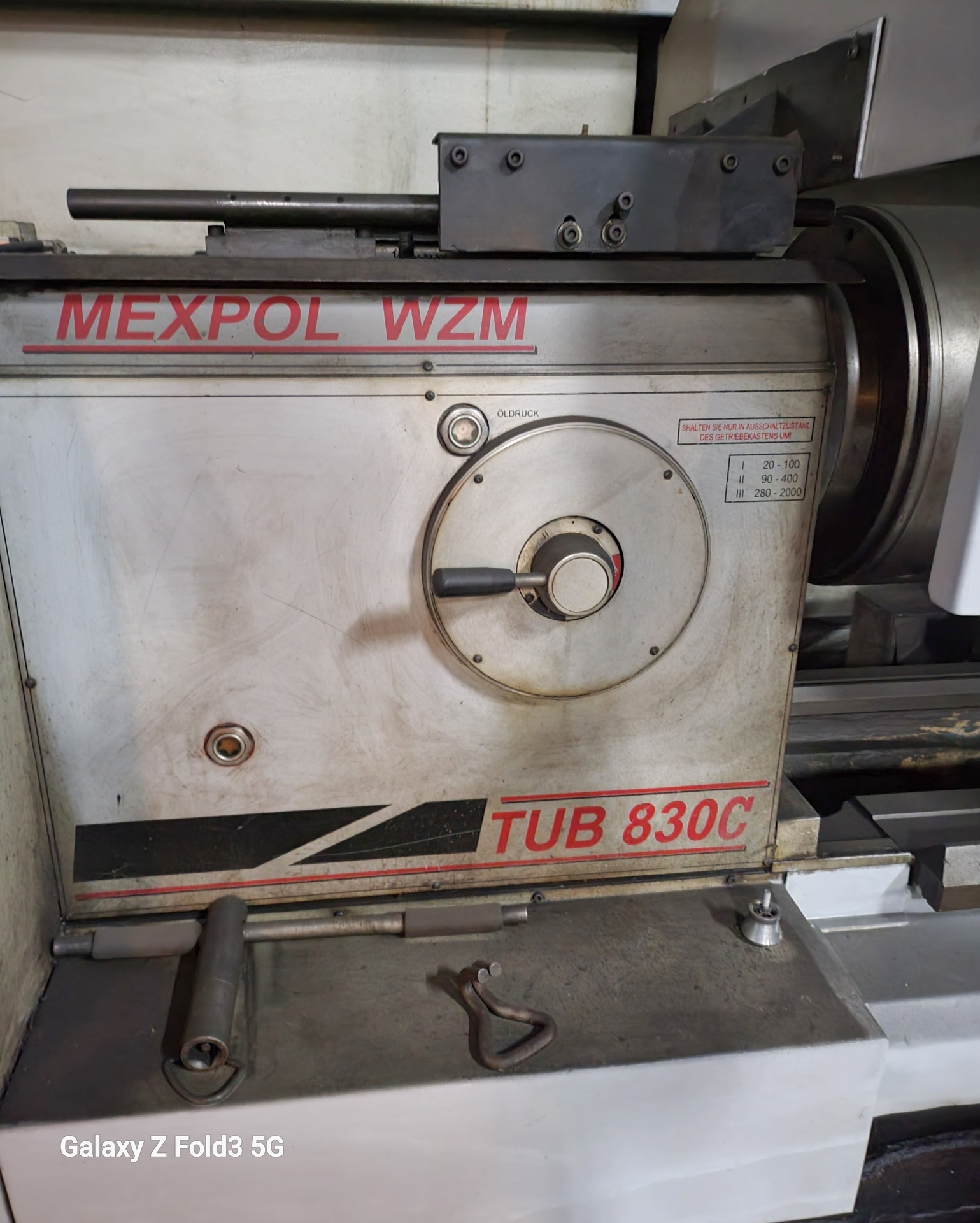

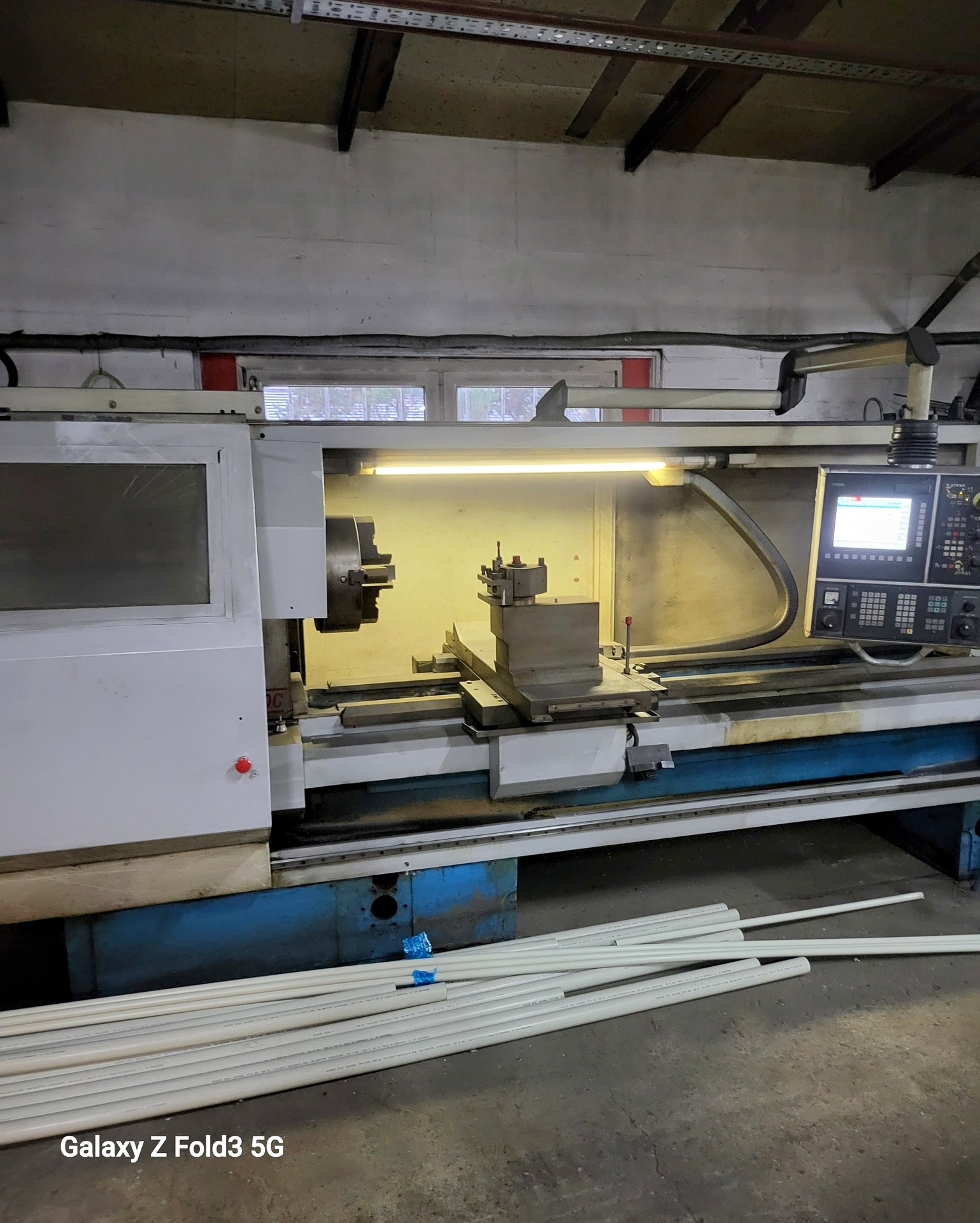

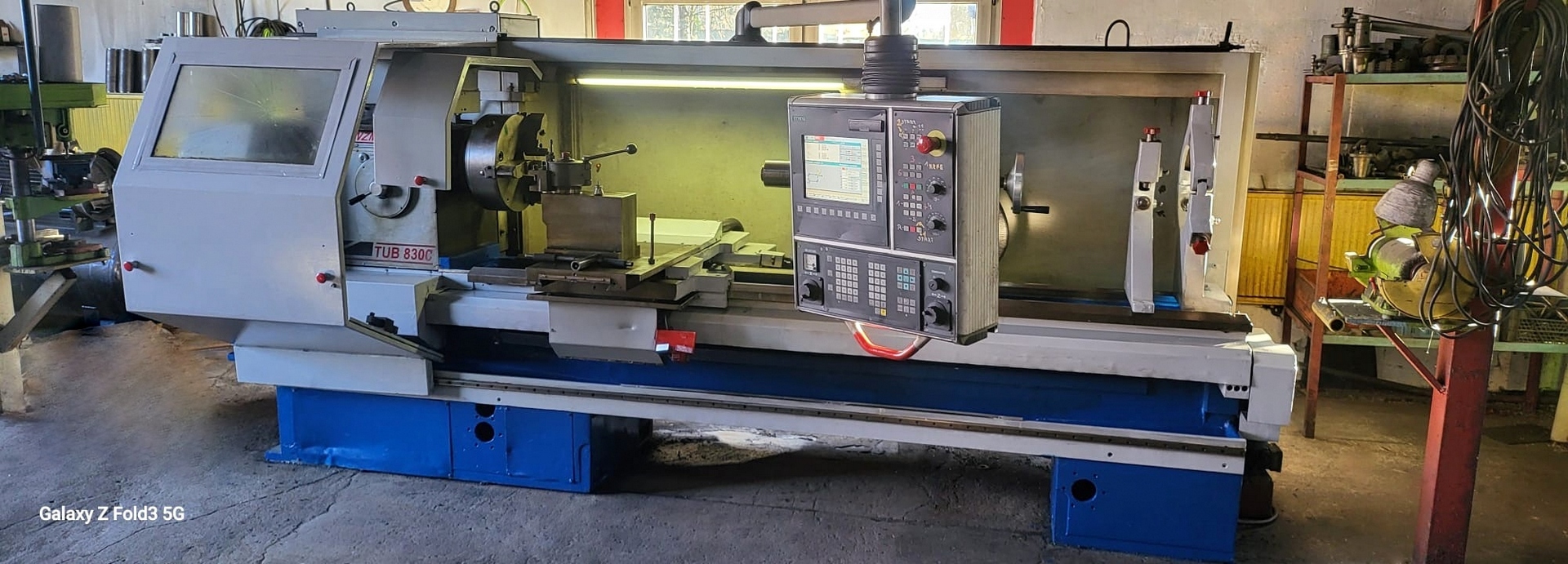

MEXPOL TUB 830 C CNC torna tezgahı

MEXPOL TUB 830 C CNC torna tezgahı 2007 yılında MEXPOL Werkzeugmaschinen GmbH tarafından Almanya’da üretilmiştir. Makine, kapsamlı işleme yetenekleri ile hem birim hem de seri üretim için mükemmel bir seçimdir. Maksimum 830 mm çapındaki iş parçaları, en iyi teknik parametrelerle karakterize edilen bileşenler aracılığıyla geniş bir çalışma alanı içinde işlenir. Mükemmel ilerleme dinamikleri ve tekrarlanabilirlik elde etmek için, X ve Z eksenleri ünlü SIEMENS şirketinin güçlü tahrikleri tarafından tahrik edilir. TUB 830 C x 2250‘nin rijit tasarımı, her türlü titreşim ve salınımı ortadan kaldırarak en yoğun zorluklarda bile maksimum proses stabilitesini garanti eder. MEXPOL TUB 830C CNC torna tezgahı, gelişmiş bir SIEMENS CNC kontrolü ve bir MULTIFIX takım tutucusu de dahil olmak üzere geniş bir ekipman yelpazesi ile sunulmaktadır. Makinenin toplam ağırlığı 4930 kg’dır.

MEXPOL TUB 830 C metal torna tezgahının teknik özellikleri

• yatak üzerinde maksimum dönüş çapı: 830 mm
• kızak üzerinde maksimum dönüş çapı: 580 mm
• maksimum çubuk çapı: 103 mm
• merkezlerde maksimum dönüş uzunluğu: 2250 mm
• X, Z ekseninde hızlı travers: 10 m/dak
• iş mili hız aralığı: 8-2000 rpm
• iş mili hızı ayar kademesi sayısı: 3
• iş mili ön yatak çapı: 140 mm
• iş mili tahrik gücü: 15 kW
• maksimum iş mili torku: 2100 Nm
• alet kesiti: 32×32 mm
• matkap çapı: 40 mm
• yatak genişliği: 520 mm
• yatak kılavuzlarının üzerindeki merkezlerin yüksekliği: 420 mm
• punta frezesi çapı: 105 mm
• punta frezesi uzatması: 200 mm
• punta frezesi konisi: Morse 6
• X ekseni sürücüsü: SIEMENS 1FK7063-5AF71 motor
• X ekseni torku: 11 Nm
• Z ekseni sürücüsü: SIEMENS 1FK7100-5AF71 motor
• Z ekseni torku: 18 Nm
• soğutma pompası kapasitesi: 25 l/dak
• soğutma pompası motor gücü: 0,18 kW
• soğutma pompası motor hızı (50 Hz): 2800 rpm
• kurulu güç: 22 kW
• güç kaynağı: 3x 400 V; 50 Hz
• boyutlar (U x G x Y): yaklaşık 5310 x 1650 x 2070 mm
• MEXPOL TUB 830 C makinesinin ağırlığı: 4930 kg

MEXPOL torna tezgahının donanımı

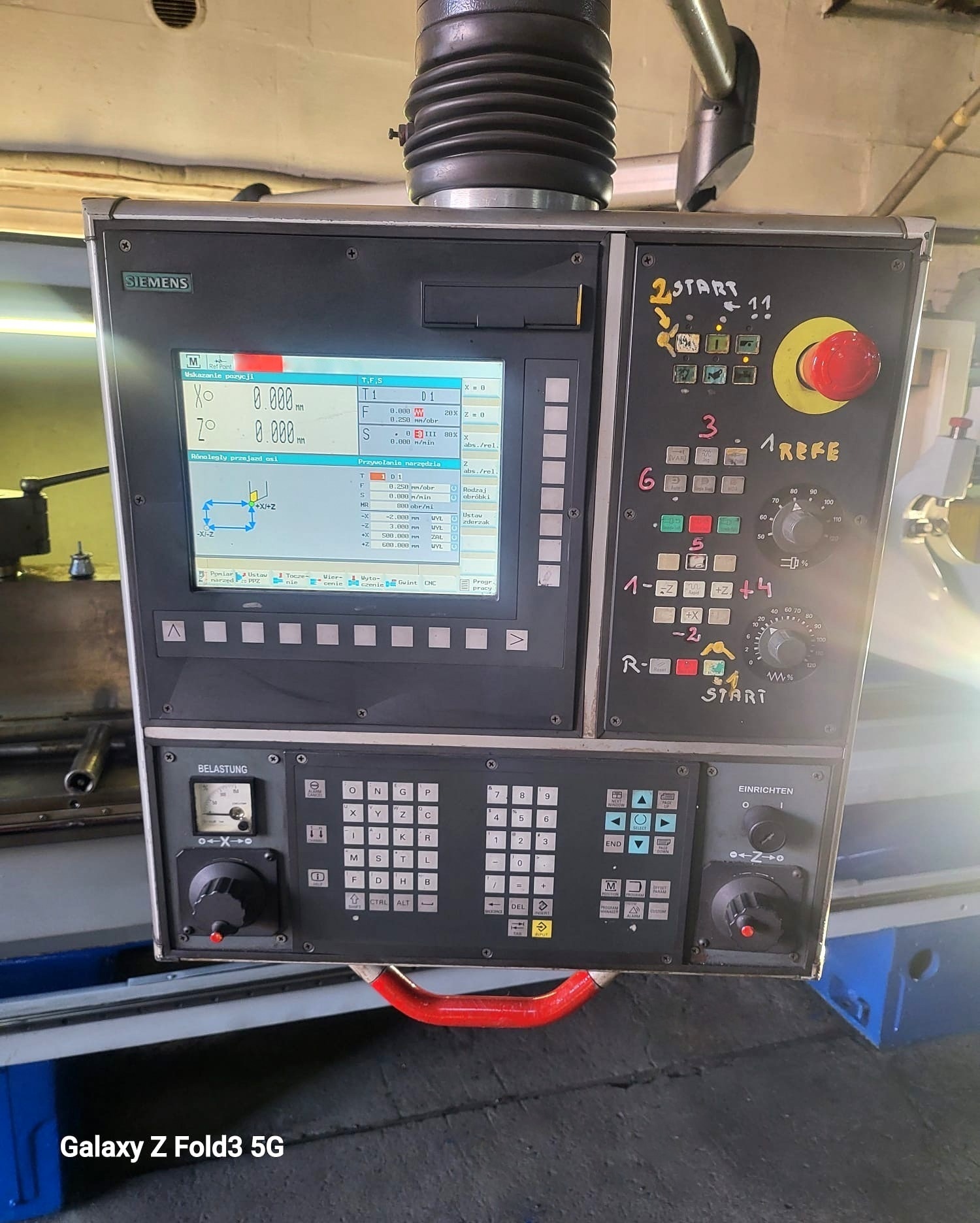

• CNC kontrol: SIEMENS SINUMERIK 802D
• torna aynası fi 400 mm
• MULTIFIX C tipi takım tutucusu
• sabit destek
• mobil destek
• merkezler

(Verilen teknik parametreler gerçeklikten biraz farklı olabilir. Teklif edilen makinenin gerçek yetenekleri ile bir doğrulama gereklidir.)
