CNC soustruh FAMOT 400

CNC soustruh FAMOT 400 byl vyroben v roce 1997 společností FAMOT – PLESZEW S.A. Tento model byl vyroben na základě licence německé společnosti Gildemeister. V současné době se soustruh vyrábí jako model CTX 400 v továrně DMG MORI v Pleszew (dříve DMG). Stroj je vybaven přátelským ovládáním CNC GE Fanuc Series OTC. Pomocí standardních nástrojů může stroj zpracovávat detaily o průměru až 200 mm a maximální délce 600 mm. CNC soustruh FAMOT 400 je určen především pro soustružení obráběných dílů ve sklíčidle a pro hřídele nesené zubem. S tímto strojem můžete zpracovávat oblíbené oceli, litinu, měď, hliník, mosaz, červený kov (slitiny Cu, Sn a Zn) a obrobitelné plastové materiály i lisované dřevo lepené pryskyřicemi. Velkou výhodou tohoto stroje je jeho velmi rychlá doba přechodu.

Technické parametry CNC soustruhu FAMOT 400

– CNC řízení: GE Fanuc Series OTC
– průměr průchodu nad ložem: 500 mm
– průměr průchodu přes saně: 290 mm
– křížový posuv zdvihu: 212 mm
– podélný pojezd vozíku: 640 mm
– válcový konec vřetena: 140 mm h5
– průměr vřetena v předchozím ložisku: 100 mm
– průchod vřetena: 72 mm

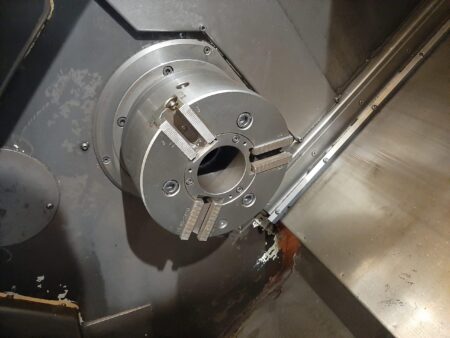

– průměr tříčelisťového sklíčidla: 200 mm
– Výkon hlavního pohonu střídavým proudem (60% / 100%): 18,5 / 15 kW
– maximální točivý moment: 176,4 / 143,1 Nm
– rozsah otáček vřetena: 40-4000 ot / min.
– nepřetržitý provoz v ose X – max. tah: 4 000 N.
– nepřetržitý provoz osy Z – max. tah: 8 000 N.
– Osa X – rychlý posuv: 10 m / min.
– Osa Z – rychlý posuv: 15 m / min.
– počet nástrojů ve věži: 12
– průměr otvoru v kotouči nástroje podle DIN 69880: 40 mm
– doba rotace věže do další polohy: 0,8 s
– doba otáčení věže o 180 stupňů: 2,3 s
– průměr brku koníku: 80 mm
– zdvih brku koníku: 100 mm
– vnitřní kužel koníku: č. 4 Morse
– maximální tlak na koníku: 800 daN

Další data pro FAMOT 400 CNC

– instalovaný výkon: 25 kW
– jmenovitý proud: 52 A
– typ proudu: 3 ~
– frekvence: 50 Hz
– provozní napětí: 380 V
– řídicí napětí: 24 V
– napětí osvětlení: 24 V
– rozměry stroje (délka x šířka x výška): 4000x1940x1730 mm
– hmotnost: 4500 kg
