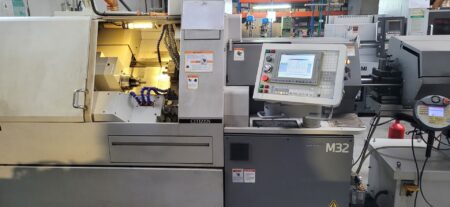

CNC soustružnické centrum CITIZEN CINCOM M32

CNC soustružnické centrum CITIZEN CINCOM M32 vyrobené v roce 2011 v Japonsku umožňuje přesné vrtání, řezání závitů a soustružení obrobků o maximálním průměru 32 mm. Pro zlepšení procesu obrábění stroj využívá dvě vřetena (hlavní a zadní vřeteno) s vysokou rychlostí otáčení a výkonem. Speciálně navržené lože s vysokou tepelnou stabilitou dále snižuje vliv tepla při obrábění, čímž se zvyšuje životnost a spolehlivost všech součástí.

Všechny parametry obrábění jsou naprogramovány v intuitivním CNC řízení CINCOM SYSTEM M6D s mnoha užitečnými funkcemi. Z dostupných funkcí umožňuje řídicí jednotka například autodiagnostiku stroje nebo zálohování programu. Vysoká spolehlivost, přesnost a rozsáhlé možnosti obrábění činí ze soustruhu švýcarského typu CITIZEN M32 III ideální volbu i pro ty nejsložitější aplikace.

V nabídce je také rozsáhlé doplňkové vybavení, zahrnující mimo jiné podavač tyčí a systém odsávání olejové mlhy. CNC soustruh CITIZEN CINCOM M32 váží 3050 kg.

Technická specifikace CNC soustruhu CITIZEN CINCOM M32

Obecné údaje

• počet os: 7 (X1,X2,X3,Y1,Z1,Z2,Z3)
• posuvy v ose X1/X2/X3: 108/135/238 mm
• posuvy v ose Y1: 275 mm
• posuvy v ose Z1/Z2/Z3: 325/202/410 mm
• rychlý posuv v osách X1,Y1,Z1: 20 m/min
• rychlý posuv v osách X2/Z2: 15,5/20 m/min
• rychlý posuv v osách X3,Z3: 20 m/min
• nejmenší přírůstek vstupu v ose: 0,001 mm
• počet vřeten: 2
• délka tyče: 2500 mm
• maximální počet nástrojů: 22 + α, z toho:

– nástrojů v nástrojové pozici 1: 5
– rotační nástroje v nástrojové pozici 1: 4
– nástroje v nástrojové pozici 2: 10 + α
– nástroje v zadní nástrojové pozici: 3

• maximální rychlost rotačních nástrojů: 5000 ot/min
• maximální rozměry nástroje:
  – nástrojová pozice 1: 16 x 16 x 130 mm
  – nástrojová pozice 2: 16 x 16 x 90 mm
  – nástrojová pozice 2 (objímka): ⌀ 25,4 mm
  – zadní nástrojová pozice (objímka): ⌀ 25,4 mm

• maximální průměr nástroje v otočném držáku nástrojové pozice 1 (vrták a čelní fréza): 10 mm
• maximální průměr nástroje v rotačním držáku nástrojové pozice 2:

– vrták a čelní fréza: 10 mm
– dělící fréza: 60 x 15,875 mm; 63 x 16 mm
– boční fréza: 60 x 25,4 mm; 63 x 22 mm
– fréza na hoblování: 32 x 10 mm
– polygonová fréza: 80 x 15,875 mm

• výška středu: 1100 mm
• výkon motoru hlavního vřetena (15 min/nepřetržitý provoz): 7,5/3,7 kW
• výkon motoru pohonu vodicího pouzdra (10 min/nepřetržitý provoz): 1,5/0,75 kW
• výkon motoru zadního vřetena (15 min/nepřetržitý provoz): 3,7/1,5 kW
• výkon servomotoru nástrojové pozice 1: 1 kW
• výkon vřetena nástrojové pozice 2 (10 min/nepřetržitý provoz): 1,5/0,75 kW
• výkon servomotoru zadního nástrojového pozice: 0,75 kW
• objem chladicí nádrže: 140 l
• hlučnost: 77 dB(A)
• napájení: 3x 200 V; 50/60 Hz
• prostorové nároky (d x š x v): 2805 x 1240 x 1790 mm
• hmotnost stroje: 3050 kg

Hlavní vřeteno

• maximální průměr soustružení: 32 mm
• maximální délka soustružení: 320 mm
• maximální průměr vrtání (čelní obrábění): 12 mm
• maximální průměr závitu (čelní obrábění): M8 (závitník), M6 (matrice)
• maximální otáčky: 8000 ot/min
• minimální otáčky: 200 ot/min
• změna otáček vřetena: plynulá, S + 4místná číselná hodnota
• průměr průchozího otvoru: 36 mm
• indexace osy C: 0,001°
• indexace vřetena: 1°

Zadní vřeteno

• maximální průměr vrtání (zpětné obrábění): 10 mm
• maximální průměr závitu (zpětné obrábění): M8
• maximální průměr sklíčidla zadního vřetena: 32 mm
• maximální délka vyčnívání obrobku ze zadního vřetena: 65 mm
• maximální délka obrobku pro přední boční odběr od zadního vřetena: 145 mm
• maximální otáčky: 7000 ot/min
• minimální otáčky: 200 ot/min
• změna otáček vřetena: plynulá, S + 4místná číselná hodnota
• indexace osy C: 0,001°
• indexace vřetena: 1°

Vybavení CNC soustružnického automatu CITIZEN

• CNC řízení CINCOM SYSTEM M6D s mnoha užitečnými funkcemi, např. autodiagnostikou, návratem nulového bodu, možností zálohování, 3D kontrolou rušení atd.
• podavač tyčí: FMB turbo 3-36
• zadní vřeteno
• 3 nástrojové stanice
• odsávání olejové mlhy: HE Filtration CleanMist
• sklíčidlo hlavního vřetena: MC081-M
• vodicí pouzdro: FG531-M
• sklíčidlo typu rego: ER11/AR11 ER16/AR16
• sklíčidlo zadního vřetena: FC081-M-K
• rozhraní RS232
• rozhraní FDD
