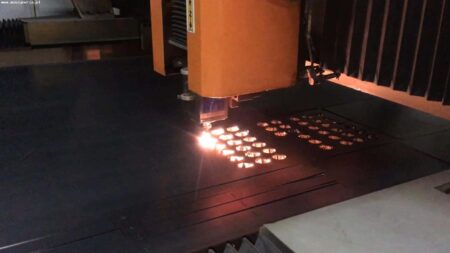

Laserová řezačka ERMAKSAN LASERMAK 4000,3 x 1,5 s výkonem 4 kW byla postavena v Turecku v roce 2011. Laser je vybaven numerickým řízením FANUC Series 16i-LB, dvěma vyměnitelnými pracovními stoly o velikosti 3000×1500 mm, rezonátorem FANUC a lineárními motory. Výkon zdroje je 4000 W, což umožňuje řezání plechů o maximální tloušťce 20 mm (běžná ocel).
Rám a komponenty Lasermak jsou speciálně obráběny na CNC obráběcích centrech s maximální přesností, což umožňuje vynikající výsledky řezání. Laserová řezačka je vybavena lineárními motory, které jsou volitelnou specifikací pro jiné společnosti. Osa pohybující se silnými magnety namontovanými na rámu zaručuje vysokou rychlost a maximální zrychlení (osa Y 3G). Vysoká rychlost a zrychlení zase zaručují vyšší účinnost a produktivitu při současném snížení provozních nákladů. Brána a rám stroje jsou sestavovány a testovány v každé fázi výrobního procesu pomocí nejmodernějších měřicích technologií. To je hlavní důvod pro dokonalost ve čtvercovém a kulatém řezání. Tímto způsobem není třeba provádět další operace a společnost Lasermak vyrábí díly připravené k montáži.
Technické údaje laserového řezače ERMAKSAN LASERMAK 4000,3 x 1,5
– výkon laseru: 4 kW
– maximální pulzní výkon: 5kW (špičkový pulzní výkon)
– pracovní doba laserového paprsku: 7700 h
– rozměry stolu: 3000 x 1500 mm
– maximální tloušťka řezu, běžná ocel: 20 mm
– maximální tloušťka řezu, nerezová ocel: 12 mm
– maximální tloušťka řezu, hliník: 8 mm
– maximální rychlost polohování: až 170 m / min
– maximální zrychlení: osa X 2G, osa Y 3G m / s2
– opakovaná přesnost: 0,015 mm
– přesnost polohování: + -0,03 mm
– Lze použít plyny Co2 / He / N2
– elektrický odběr: 50-70 kW
– rozměry (D x Š x V): 10470 x 5285 x 2430 mm
– hmotnost stroje ERMAKSAN LASERMAK 4000,3×1,5: 20800 kg
Zařízení Lasermak 4kW
– CNC řízení: FANUC Series 16i-LB
– rezonátor FANUC (4000 W, CO2-Laser GR Fanuc C4000i-B, typ s krátkou optickou cestou)
– osy: X, Y, Z, U (X2), V (kompenzační osa)
– Osa V: poskytuje nejlepší výsledek řezání díky konstantní dráze paprsku a kompenzačnímu systému. Synchronizováno s můstkem na ose X. Díky této funkci získáte dokonalý řez v každém bodě stolu
– dva vyměnitelné pracovní stoly
– lineární pohony
– řezací hlava: PRECITEC HP 1,5 „Z – HP 2“ Z LASERMATICKÁ ŘEZACÍ HLAVA
– dopravník: umístěný pod rámem stroje, přepravuje detaily a odpad
– odsávání plynu: nezávislá absorpční okna jsou synchronizována s řezací hlavou. Sací otvor se otevírá podle polohy řezací hlavy
– chladicí systém: chlazení laserového zdroje, optiky, řezací hlavy a lineárních motorů
Číselné ovládání Fanuc 31i-LB
Společnost Fanuc je největším světovým výrobcem numerických automatů. Aby se dosáhlo maximální integrace, vyrábí značka jak rezonátory, CNC řízení, tak lineární motory.
– 10,4 „barevný LCD displej
– 2 MB paměti programového dílu
– vstupy: Ethernet, USB nebo PCMCI
– programovatelná vysoká rychlost pro zkrácení doby cyklu
– vysokorychlostní funkce přiblížení
– snadný přístup k tabulkám řezných dat
– funkce hran, obrábění a spuštění
– integrované laserové obrazovky
– regulační charakteristiky ovládání lze změnit pomocí nastavení
– funkce ping-pong. (velmi krátké časy díra-díra)
– funkce restartu a návratu.
– vytvoření programu pomocí panelu MDI
– výpočet času a nákladů
CAD / CAM software: Lantek Expert
Software Lantek Expert Cut CAD / CAM s postprocesorem Lasermak má funkce, které optimalizují řezání s automatickým zpracováním vnoření, výpočtem nákladů a času a mikrospojením. Řezná data (řez, hrana, propíchnutí, řízení výkonu) a technologická schémata pro každou součást lze zaznamenat přímo do programu součásti postprocesorem Lasermak. Programy dílů vytvořené v Lanteku lze tedy přenést a spustit do stroje bez změny hodnot na CNC. A co víc, má funkci vytváření díry o tloušťce 0,5 plechu a značení.
Další funkce:
– Lantek obsahuje tabulku řezných dat pro všechny typy a tloušťky materiálu
– automatické vnoření a obrábění
– výpočet času / nákladů
– CAD modul
– Funkce MicroJoint, která udržuje části na listu po řezání
Řezací hlava: PRECITEC HP 1,5 „Z – HP 2“ S LASERMATIC
Plug-and-play systém kazet pro vysokotlaké řezání. Zásobníky, na které jsou nasazeny čočky, jsou mimořádně praktické a snadno použitelné. Změna tloušťky materiálu trvá jen několik minut, než se nastaví nové parametry připravené pro další řez. 3,75 „, 5“, 7,5 „, 10“ ohniskové vzdálenosti (s prodlužovacím adaptérem) garant dvě vyměnitelné kazety na řezací hlavě.
– chladící systém
– dvě pomocné přípojky plynu
– kompaktní vyměnitelná kazeta (dvojitá ohnisková vzdálenost) od -10 mm do + 5 mm poskytuje mnoho výhod při řezání
– řezací hlava může pracovat při vysokém tlaku plynu až do 25 bar (2,5 MPa)
– integrované ovládání senzoru vzdálenosti udržuje vždy stejnou vzdálenost mezi fólií a tryskou.
– chybové signály chránící řezací hlavu před kolizí nebo proříznutím kabelu
