Lis klikový WILKINS & MITCHELL E84-4-12

Lis klikový WILKINS & MITCHELL E84-4-12 je dodáván s robotem Yaskawa Motoman YR-UP165-A30, který byl vyroben v roce 2000. Stroj má lisovací sílu 250 tun. Je vybaven stolem o rozměrech 1219,2 x 2133,6 mm. Jezdec s plochou 1117,6 x 2006,6 mm provede 17 úderů za minutu.

Technické parametry klikového lisu WILKINS & MITCHELL E84-4-12

– tlak: 250 t
– délka zdvihu: 304,8 mm
– počet zdvihů za minutu: 17
– délka stolu: 2133,6 mm
– šířka stolu: 1219,2 mm
– délka jezdce: 2006,6 mm
– šířka jezdce: 1117,6 mm
– maximální poloha jezdce: 609,6 mm
– minimální poloha jezdce: 457,2 mm
– nastavení posuvníku: 152,4 mm
– výška pracovního prostoru lisu: 762,0 mm
– hmotnost lisu: cca 45 t

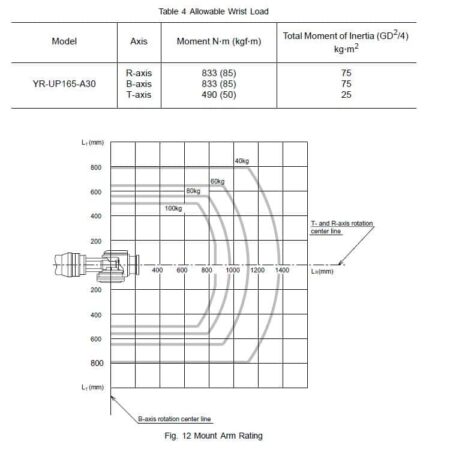

Specifikace robota Yaskawa Motoman YR-UP165-A30
– Osa R: točivý moment Nm 833 (85 kgf m)
– Osa B: točivý moment Nm 833 (85 kgf m)
– Osa T: točivý moment 490 Nm (50 kgf m)
