Cizallas punzonadoras hidráulicas SAHINLER HKM 115

Cizallas punzonadoras hidráulicas SAHINLER HKM 115 fue construida en Turquía por Şahinler Metal Makina Endüstri A.Ş. Se trata de una máquina extremadamente versátil diseñada para el mecanizado complejo de acero estructural (S235 / S355). Es capaz de realizar procesos como el punzonado preciso de agujeros y esquinas, así como el cizallado de barras planas, barras angulares y barras. Todas estas operaciones se realizan en 5 estaciones de trabajo individuales. Cada estación está controlada por dos cilindros hidráulicos y controladores de pedal independientes. El uso de esta solución permite el funcionamiento independiente o paralelo de la máquina por dos operarios en dos estaciones simultáneamente. La carrera de cada cilindro es ajustable para aumentar la productividad. Todo ello convierte las cizallas punzonadoras HKM 115 ofrecidas en la solución perfecta para aumentar la eficacia de la producción en instalaciones de producción y talleres de cerrajería. El peso total de la máquina es de aproximadamente 2900 kg.

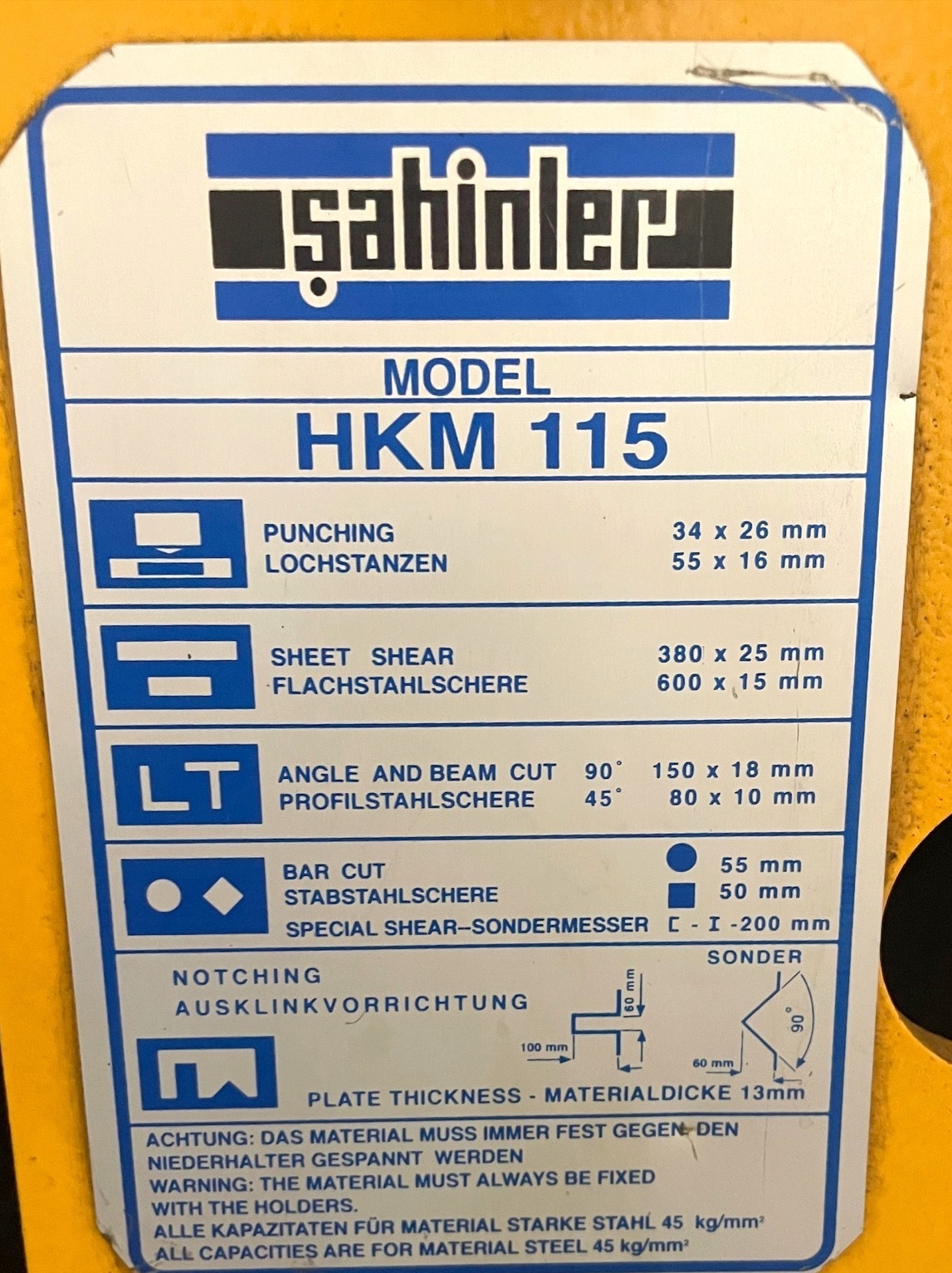

Especificaciones técnicas de las cizallas punzonadoras SAHINLER HKM 115

Datos generales

• fuerza máxima: 115 t
• número de estaciones de trabajo: 5
• número de cilindros hidráulicos: 2

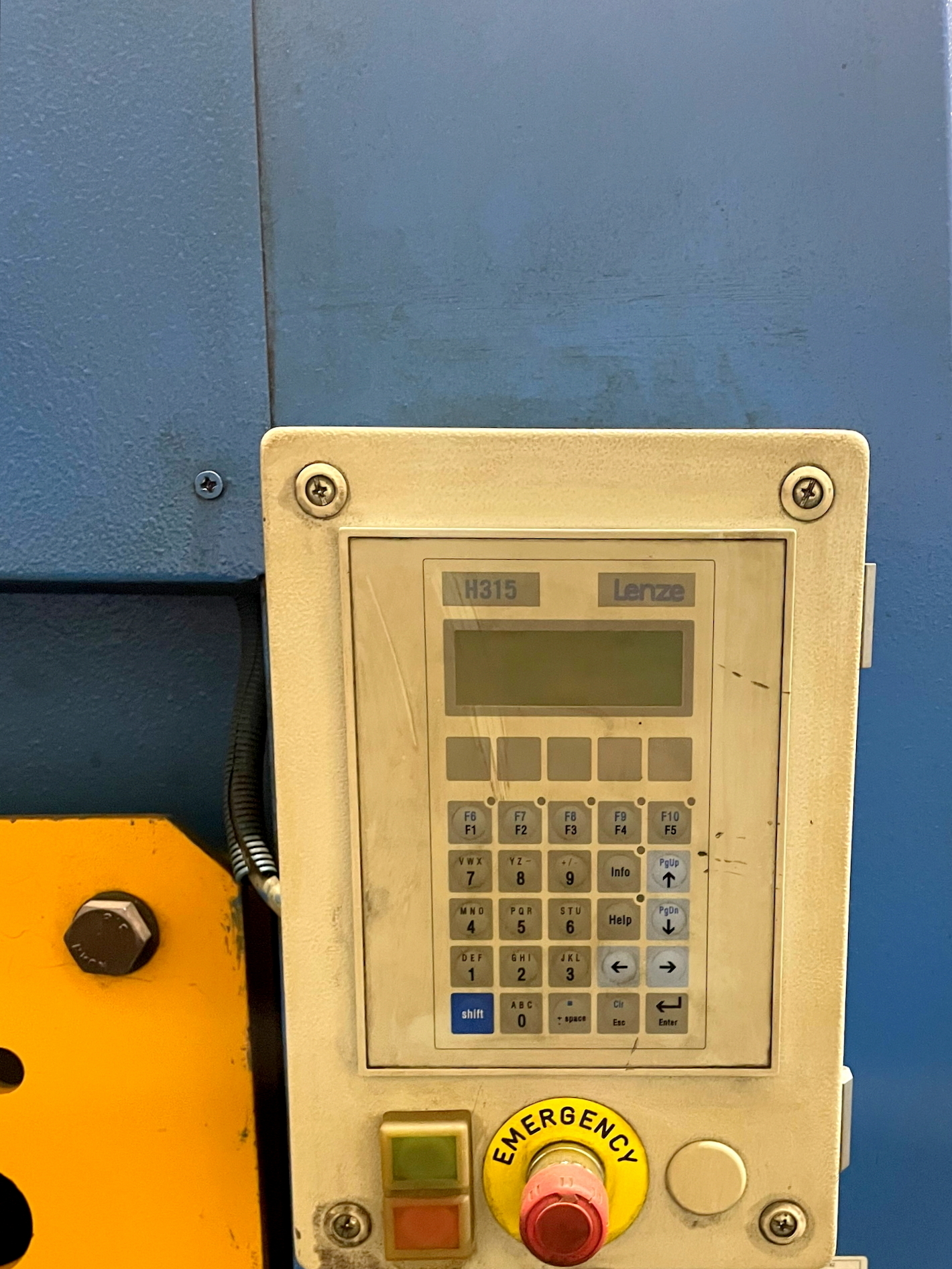

• panel de operador: LENZE H315
• mando de pedal
• iluminación del espacio de trabajo
• potencia total: 11 kW
• alimentación eléctrica: 400 V
• dimensiones (L x An x Al): aprox. 2040 x 950 x 2180 mm
• peso de la máquina SAHINLER HKM 115: aprox. 2900 kg

Estación de corte de barras planas

• dimensiones de la barra plana: 380 x 25 mm; 600 x 15 mm

Estación de corte de barras angulares

• dimensiones de la barra angular (corte a 90°): 150 x 150 x 16 mm
• dimensiones de la barra angular (corte a 45°): 80 x 80 x 10 mm

Estación de corte de barras cuadradas y macizas

• diámetro de la barra maciza: ø 55 mm
• diámetro de la barra cuadrada: 50 mm

Estación de punzonado de agujeros

• diámetro máximo del agujero (espesor de la pieza 26 mm): 34 mm
• diámetro máximo del agujero (espesor de la pieza 16 mm): 55 mm
• profundidad de garganta: aprox. 355 mm

Estación de entallado de esquinas

• espesor máximo de la pieza: 13 mm
