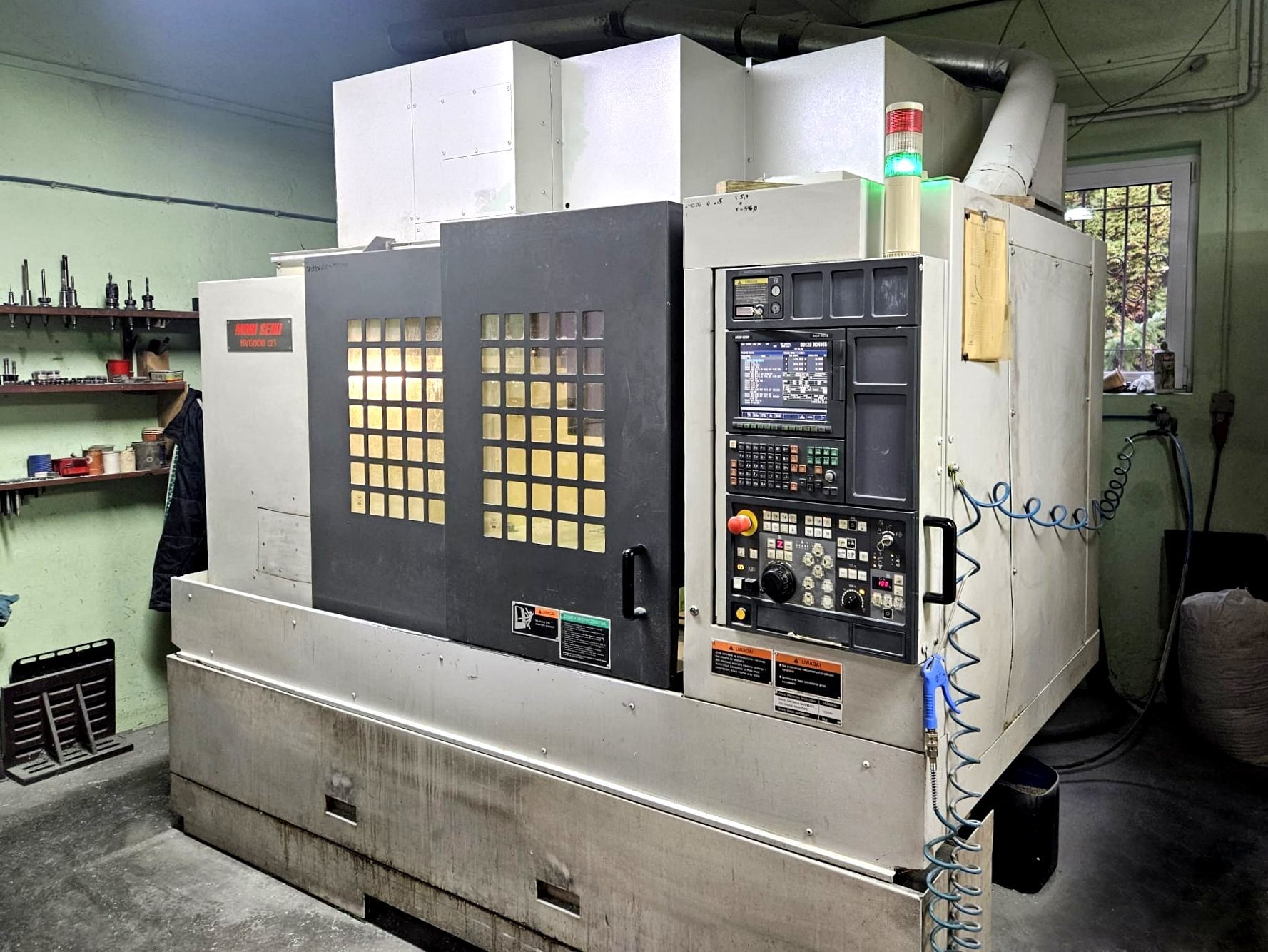

Centre d’usinage CNC MORI SEIKI NV5000 alpha 1B/40

Centre d’usinage CNC MORI SEIKI NV5000 alpha 1B/40 a été construit en 2007 au Japon par Mori Seiki Co., LTD. La machine est conçue pour l’usinage de précision de pièces lourdes pesant jusqu’à 1200 kg. Le processus d’usinage est entièrement automatisé au moyen d’une broche fiable et d’outils provenant d’un magasin à 30 positions. La puissance et la vitesse de rotation élevées de la broche permettent d’effectuer efficacement les opérations d’ébauche et de finition. L’espace de travail, quant à lui, a été maximisé pour garantir la liberté des opérations effectuées. Tout cela est complété par une commande CNC FANUC avancée avec programmation interactive MAPPS. Le centre d’usinage vertical CNC NV5000 alpha 1B/40 est proposé avec une gamme étendue d’équipements, comprenant notamment un refroidissement par la broche, un convoyeur de copeaux et une pompe à haute pression. Le poids total de la machine est de 7300 kg.

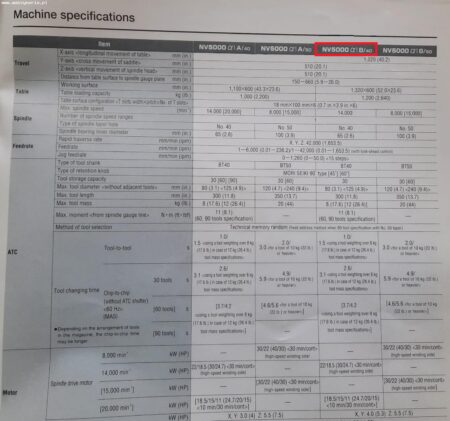

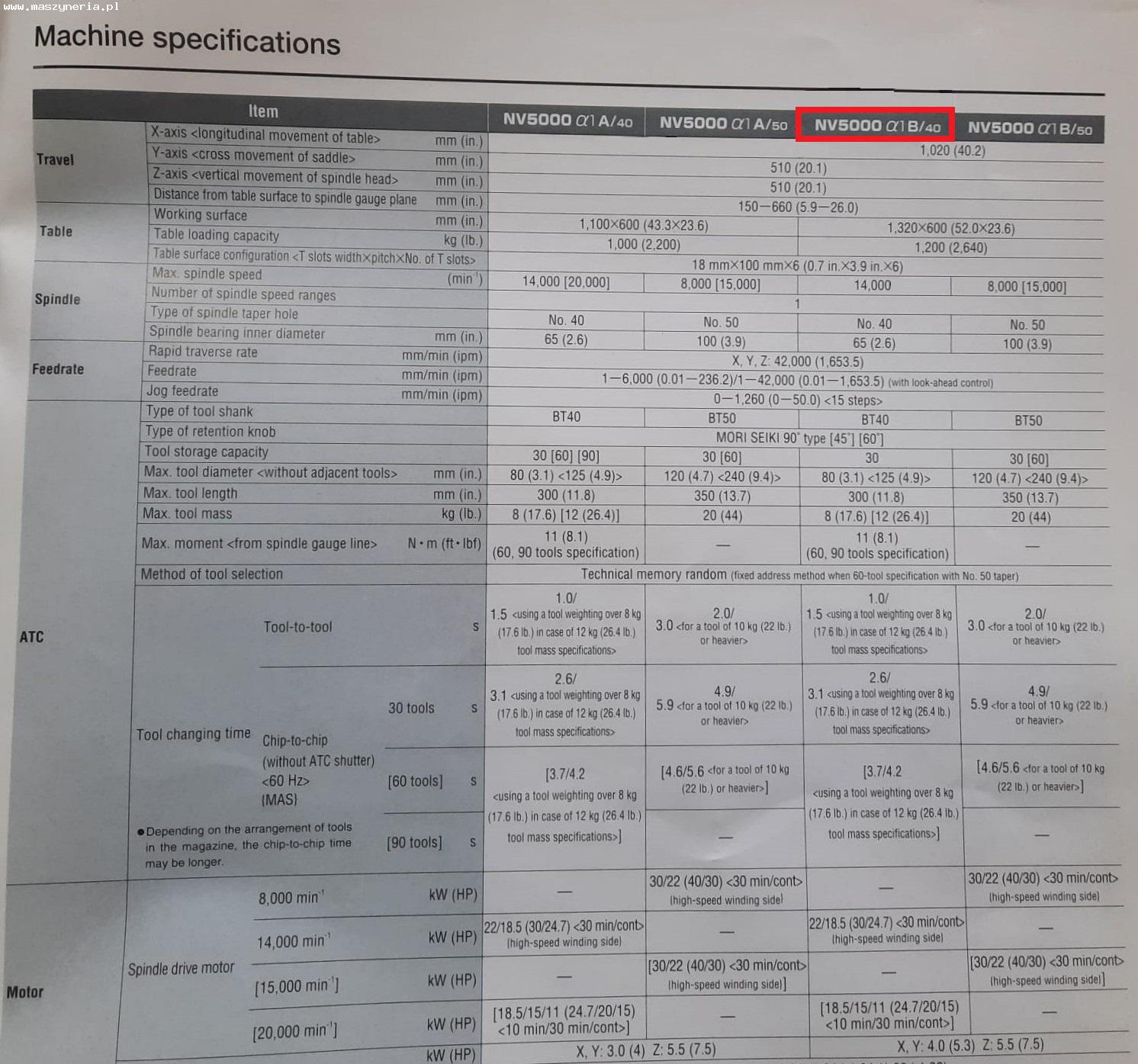

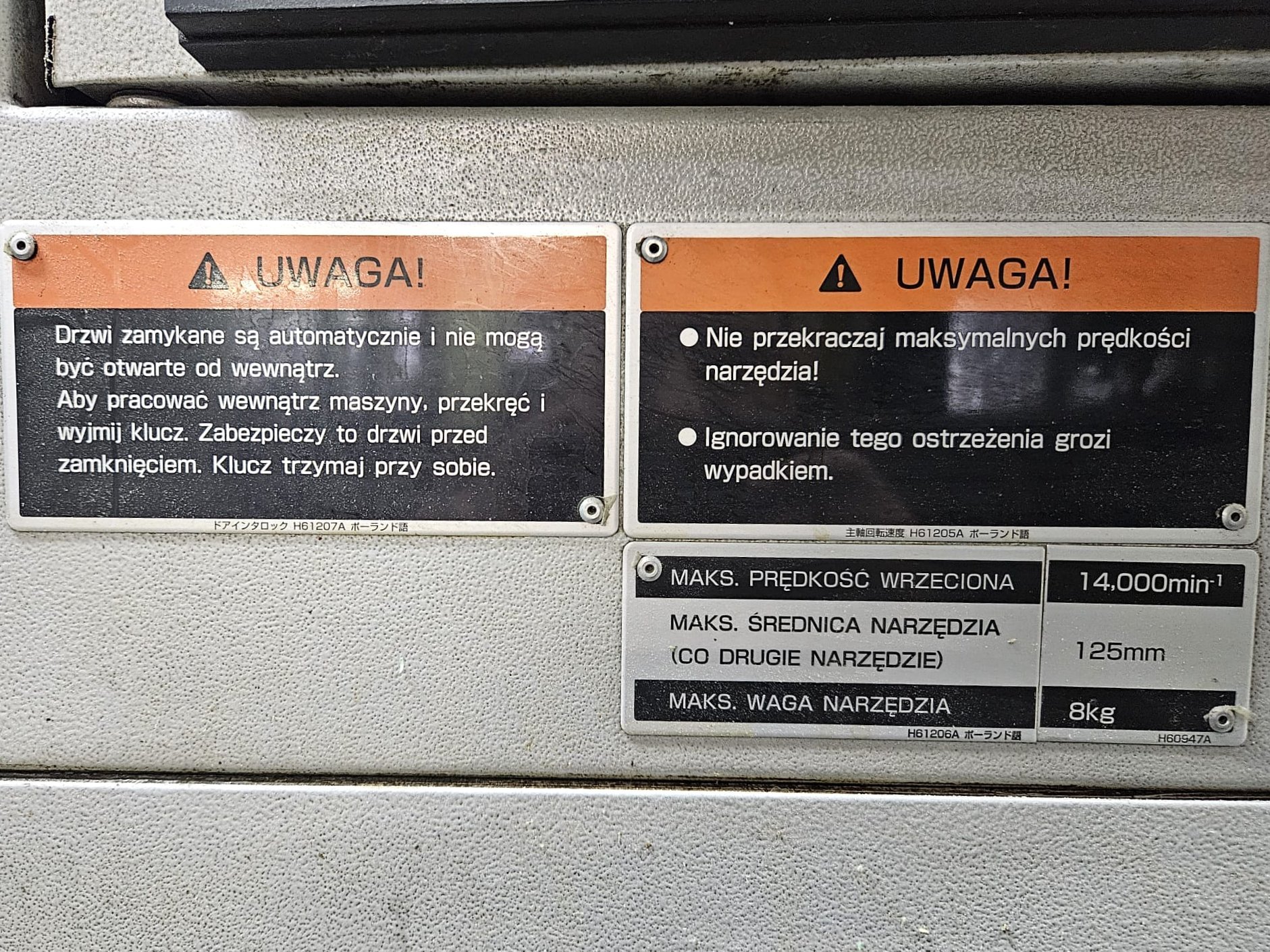

Caractéristiques techniques de la fraiseuse CNC MORI SEIKI NV5000 alpha 1B/40

• avance dans l`axe X/Y/Z : 1020/510/510 mm
• déplacement rapide dans l`axe X,Y,Z : 42 m/min
• dimensions de la table de travail (L x L) : 1320 x 660 mm
• poids maximal de la pièce : 1200 kg
• vitesse de rotation maximale de la broche : 14000 tr/min
• cône de la broche : No 40
• puissance d’entraînement de la broche : 22 kW
• diamètre du palier de la broche : 65 mm
• distance maximale entre la face de la broche et la surface de la table de travail : 660 mm
• distance minimale entre la face de la broche et la surface de la table de travail : 150 mm
• porte-outil : BT 40
• diamètre maximal de l’outil (positions adjacentes vides) : 125 mm
• diamètre maximal de l’outil (positions adjacentes occupées) : 80 mm
• longueur maximale de l’outil : 300 mm
• poids maximal de l’outil : 8 kg
• temps de changement d’outil (outil à outil) : 1 s (1,5 s pour un outil de 8 kg)
• temps de changement d’outil (copeau à copeau) : 2,6 s (3,1 s pour un outil de 8 kg)
• heures de fonctionnement : 17914 h
• temps de coupe : 23510 h
• temps d’allumage de la machine : 41713 h
• alimentation électrique : 3x 200 VAC ; 50 Hz
• dimensions (L x L x H) : 2788 x 3040 x 2603 mm
• poids de la machine NV 5000 1B/40 : 7300 kg

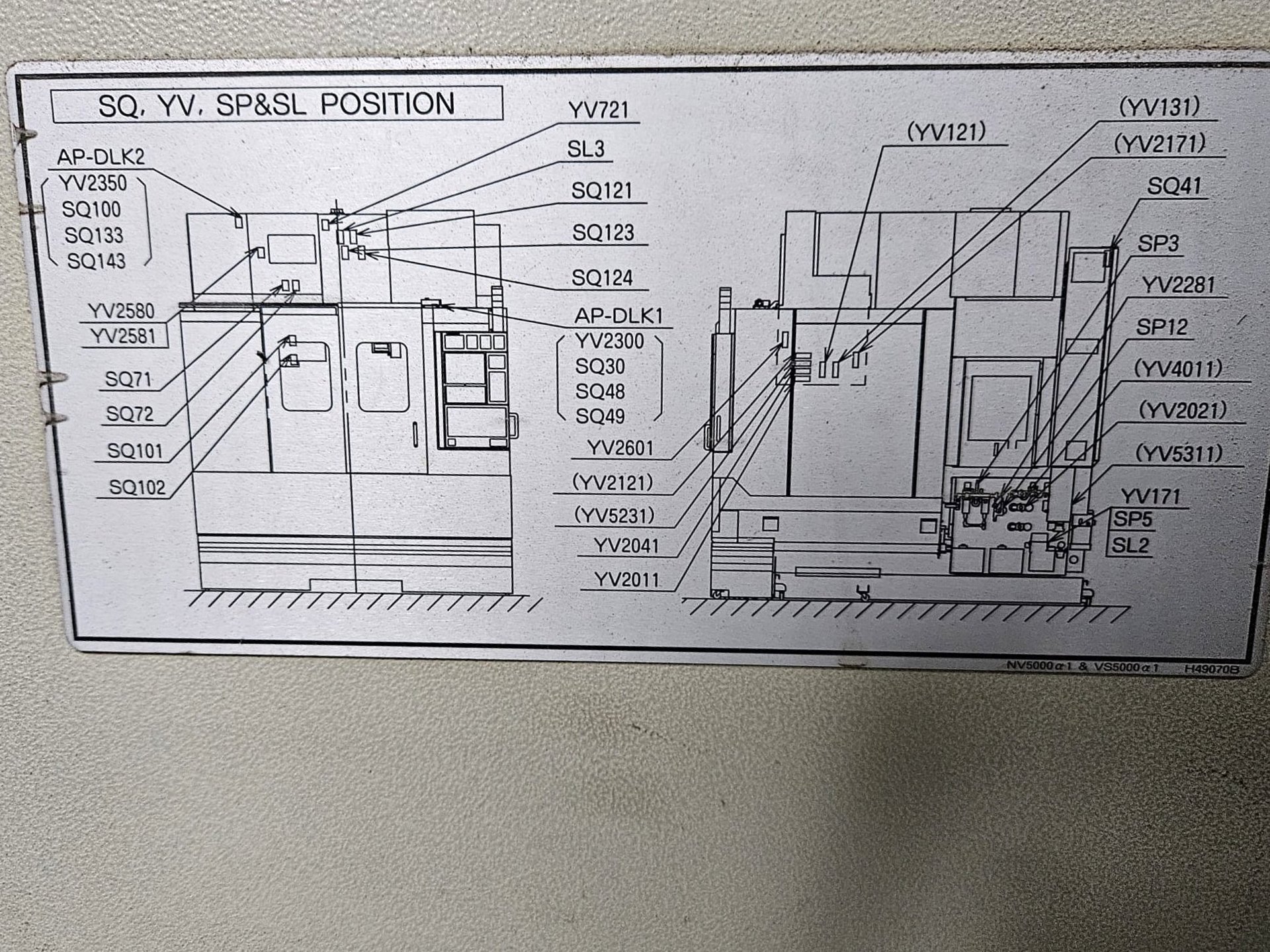

Equipement du centre de fraisage MORI SEIKI

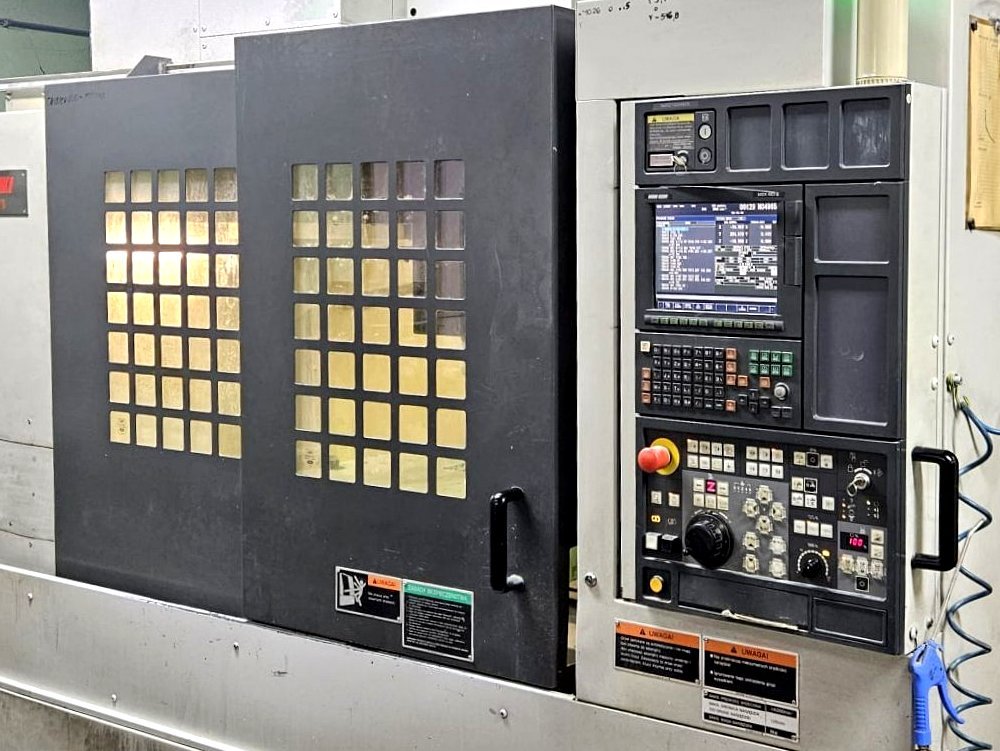

• contrôleur CNC : FANUC Series 18i MB5
• programmation interactive MAPPS
• magasin d’outils à 30 positions
• refroidissement par la broche
• unité de refroidissement de la broche
• convoyeur de copeaux
• réservoir de liquide de refroidissement avec pompe haute pression 15 bar et filtre en papier
• bouton électronique
• lampe indiquant l’état de la machine
