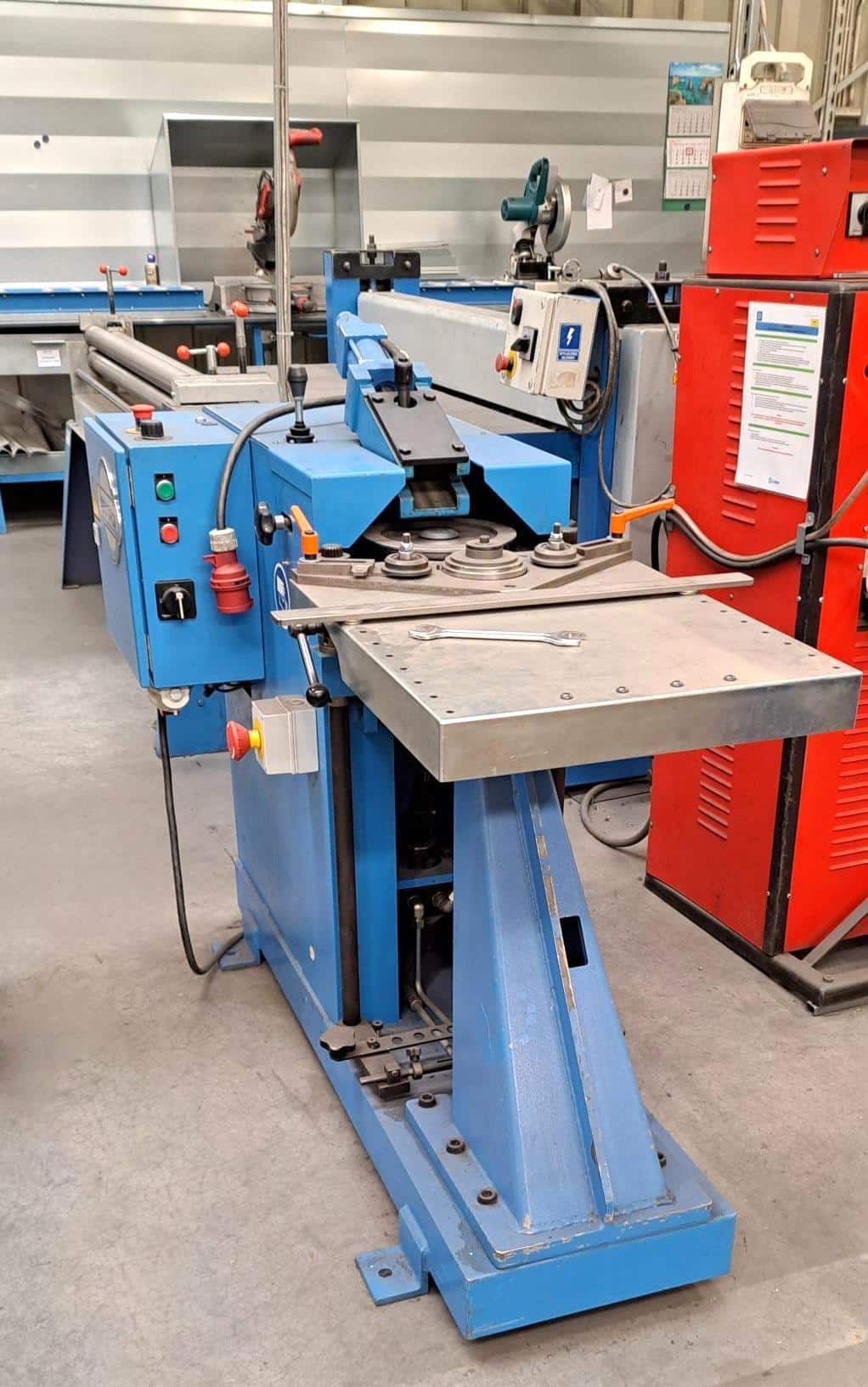

Machine à fabriquer des coudes SPIRO BETA 3

Machine à fabriquer des coudes SPIRO BETA 3 a été fabriquée en 2018 en Suisse par SPIRO International S.A. Elle est conçue pour la production de coudes à segments, de réducteurs de conduits, d’embouts de conduits et d’autres raccords de section circulaire. Elle permet le formage de brides, ainsi que la réalisation d’un joint à serrage le long des bords des segments et leur fermeture définitive. La SPIRO BETA 3 constitue ainsi un excellent choix pour les usines de fabrication spécialisées dans la production de composants destinés à l’industrie de la ventilation et de la climatisation.

Le processus commence par la préparation de segments de tôle correctement découpés. La machine forme avec précision leurs bords, leur donnant le profil approprié pour permettre l’assemblage ultérieur. Le bord formé est ensuite fermé par un ensemble de rouleaux, créant ainsi un joint serré permanent. La vitesse circonférentielle des rouleaux peut être réglée dans une plage comprise entre 0 et 40 m/min, ce qui permet d’adapter les paramètres de fonctionnement au type de matériau usiné. L’utilisation d’un joint serti augmente la rigidité du raccord fini et garantit une connexion durable, tout en réduisant le recours à des méthodes d’assemblage supplémentaires, telles que le soudage. La machine de fabrication de coudes BETA 3 permet ainsi une production efficace et reproductible de raccords de ventilation de haute qualité. Le poids total de la machine est de 572 kg.

Caractéristiques techniques de la machine à coudes SPIRO BETA 3

• diamètre maximal du coude : 1000 mm
• diamètre minimal du coude : 125 mm
• angle maximal du gousset : 30°
• épaisseur du matériau (acier doux ST37) : 0,4-1,25 mm
• épaisseur du matériau (acier inoxydable) : 0,4-1 mm
• épaisseur du matériau (aluminium) : 0,4-1,25 mm
• épaisseur du matériau (cuivre) : 0,4-1,25 mm
• taille de la bride : 5 mm ; 7,5 mm ; 10 mm
• taille de bride recommandée (coude d’un diamètre allant jusqu’à 250 mm) : 5 mm
• taille de bride recommandée (coude d’un diamètre allant jusqu’à 500 mm) : 7,5 mm
• taille de bride recommandée (coude d’un diamètre supérieur à 500 mm) : 10 mm
• vitesse circonférentielle des rouleaux : 0-40 m/min
• huile hydraulique : ATF Dextron de Mobil ou équivalent
• alimentation électrique : 3x 400 V ; 50 Hz
• dimensions (L x l x H) : 1900 x 780 x 1210 mm
• poids de la machine SPIRO BETA-3 : 572 kg
