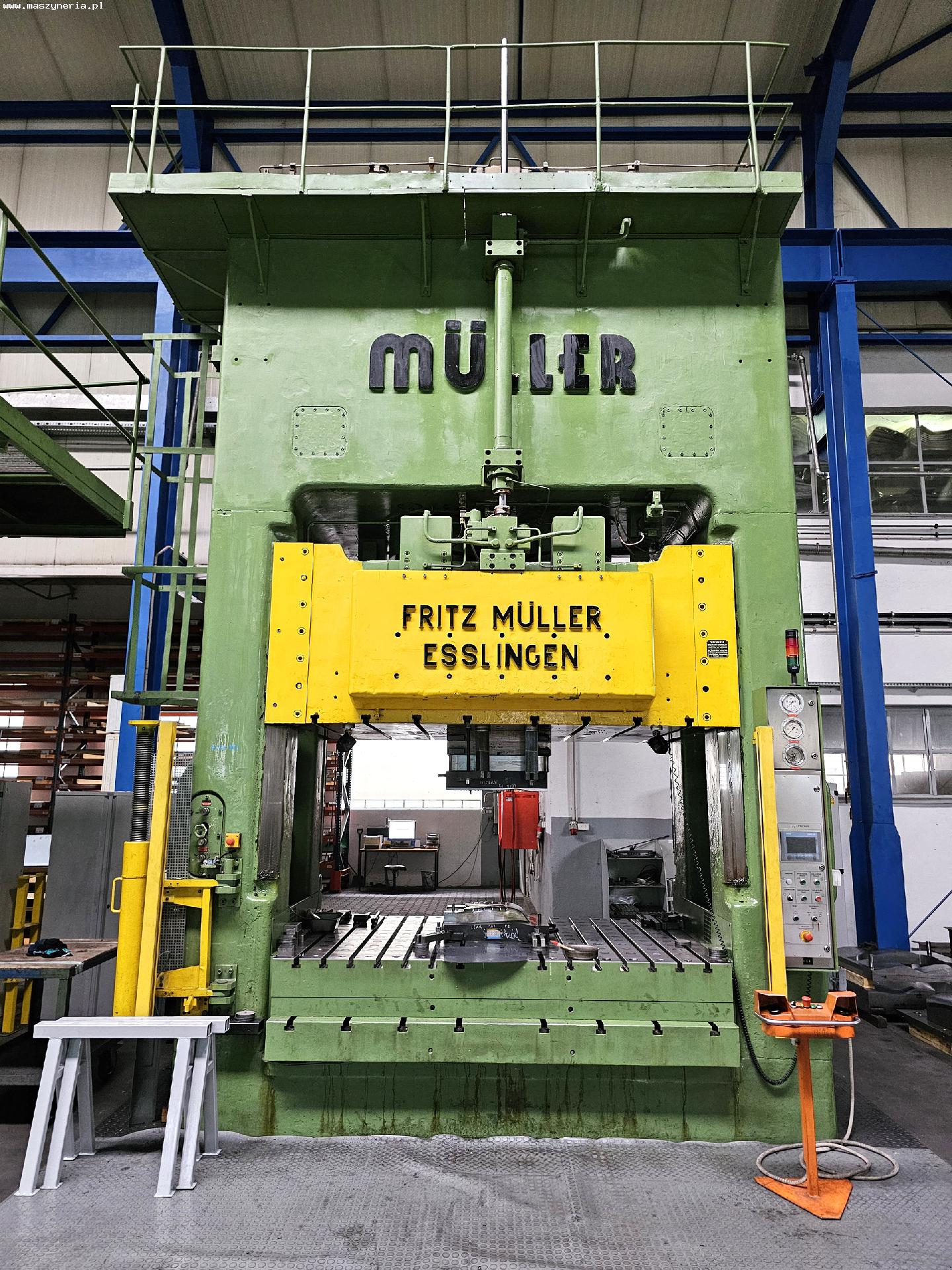

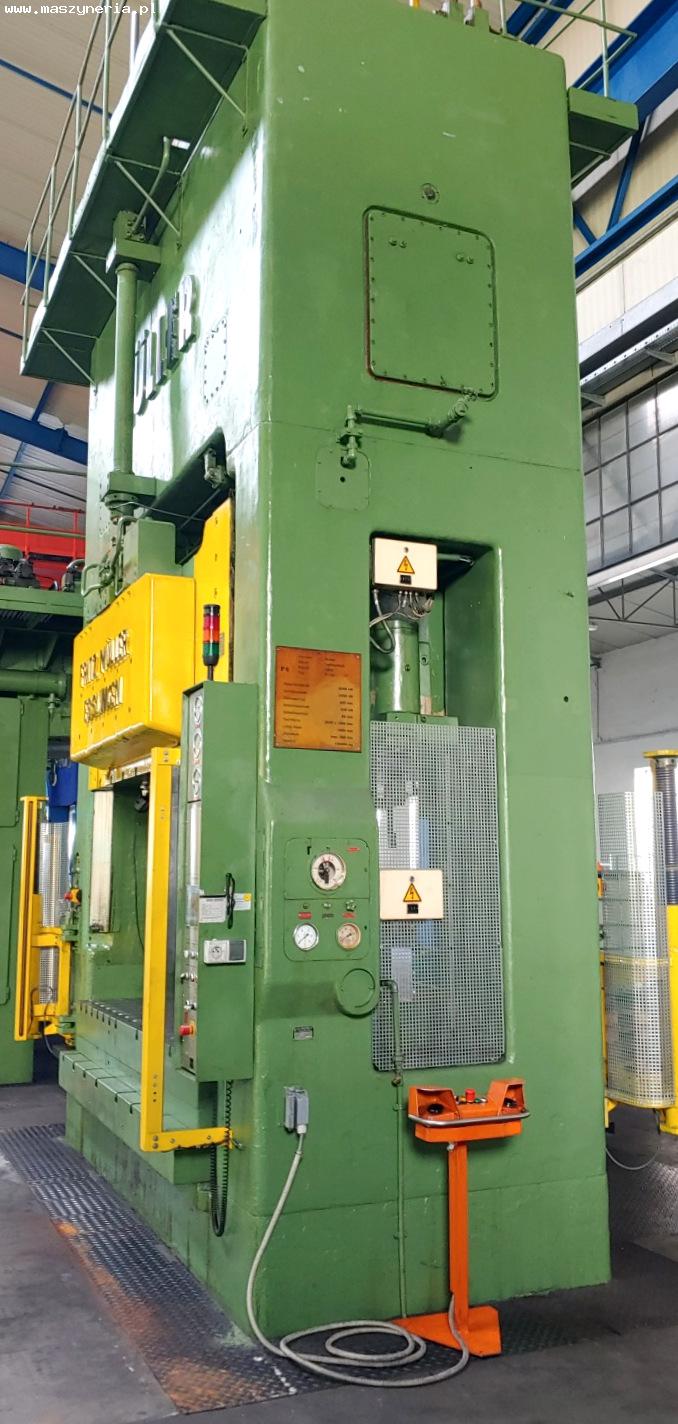

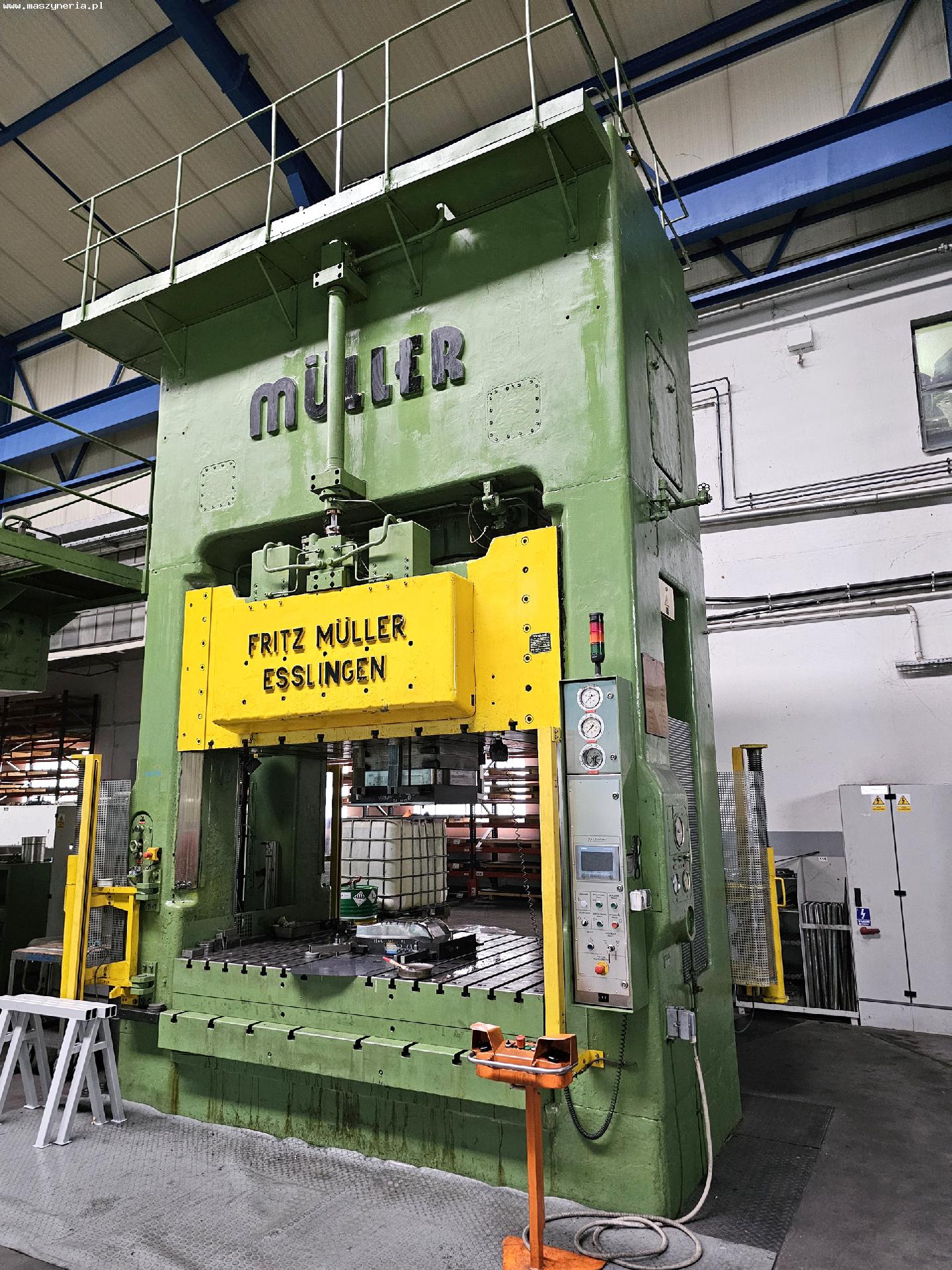

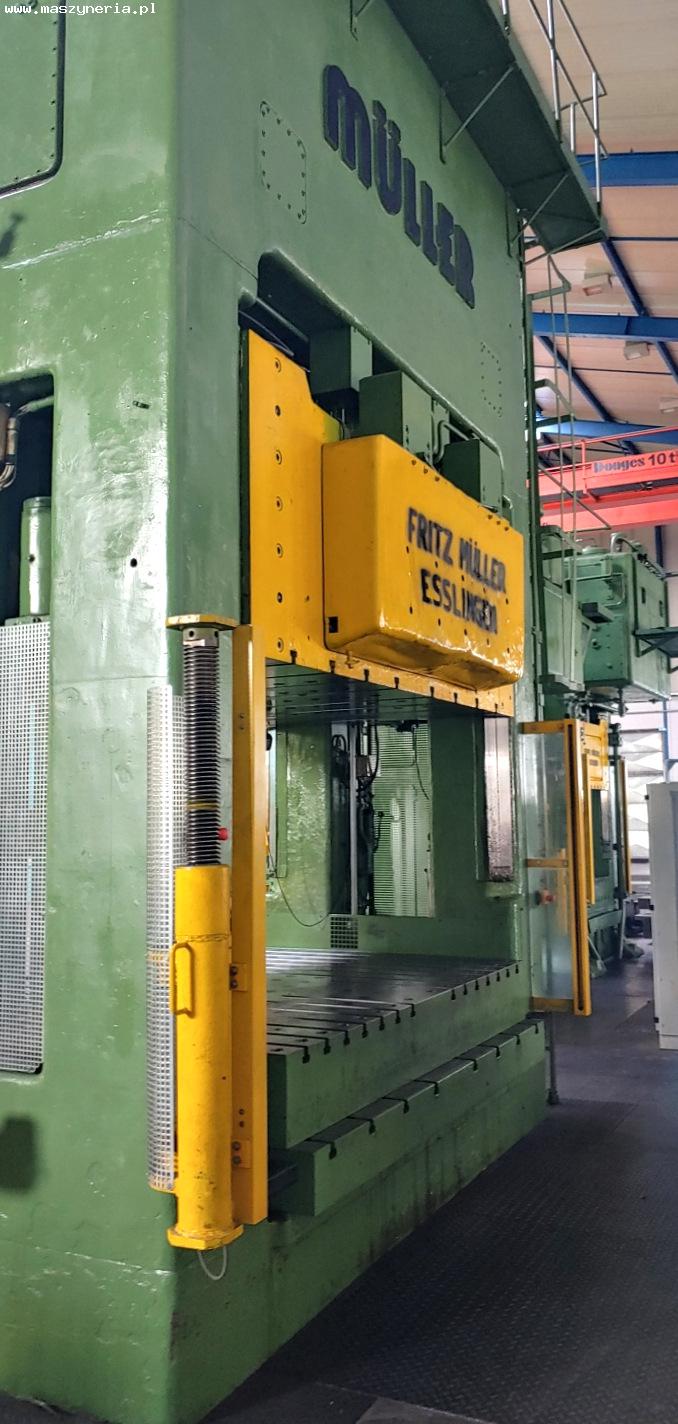

Presse hydraulique FRITZ MÜLLER ZE 625-4

Presse hydraulique FRITZ MÜLLER ZE 625-4 a été construite en Allemagne par Fritz Müller GmbH & Co. KG. La machine a été continuellement entretenue et améliorée tout au long de sa durée de vie. La première grande révision a été effectuée en 1988 par le service du fabricant, Machinenfabrik Mueller-Weingarten AG. Une deuxième révision a été effectuée en 2020, au cours de laquelle la presse a été mise en conformité avec les exigences de sécurité actuelles. Dans le cadre de cette révision, un nouveau système de commande basé sur un contrôleur PLC SIEMENS SIMATIC S7 et un panneau de commande à écran tactile SIEMENS SIMATIC HMI TOUCH a été installé, l’ensemble du système électrique a été remplacé, les joints d’étanchéité ont été remplacés et des barrières immatérielles ont été installées.

La FRITZ MULLER ZE 625-4 est une presse extrêmement polyvalente conçue pour les opérations de formage des métaux les plus exigeantes. Elle est capable d’effectuer des opérations telles que l’emboutissage, l’estampage, le forgeage, le redressage de grandes pièces, le calibrage des dimensions des pièces et le découpage. Elle est donc idéale pour la production de pièces forgées, de composants structurels, de pièces de machines ou de pièces automobiles. Tous ces processus d’usinage sont réalisés avec une force de pression élevée, jusqu’à 620 tonnes, qui, associée à un coulisseau très dynamique, garantit les meilleurs résultats d’usinage. Grâce à l’entraînement hydraulique, il est possible de régler avec précision la vitesse de déplacement du coulisseau et d’obtenir une force de pression totale sur toute la plage de la course de travail, ce qui permet d’effectuer des opérations technologiques exigeantes avec la plus grande précision. La presse hydraulique MUELLER 620T pèse 100 tonnes.

Caractéristiques techniques de la presse FRITZ MÜLLER ZE 625-4

• force de pression maximale : 620 t (6200 kN)

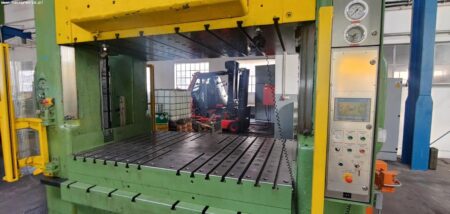

• dimensions de la table de travail (L x l) : 2500 x 1600 mm
• course de la table de travail supérieure : 900 mm
• distance maximale entre les tables de travail : 1600 mm
• force du coussin : 250 t (2500 kN)
• course du coussin : 400 mm
• force de l’éjecteur : 63 t (630 kN)
• course de l’éjecteur : 65 mm
• distance d’approche : 80 mm
• temps d’approche : 210 ms
• distance de sécurité minimale (barrières immatérielles) : 340 mm
• dimensions (L x L x H) : 4900 x 2400 x 7300 mm
• poids de la machine FRITZ MUELLER ESSLINGEN ZE 625-4 : 100 t

Equipement de la presse hydraulique FRITZ MUELLER ESSLINGEN

• contrôleur PLC : SIEMENS SIMATIC S7

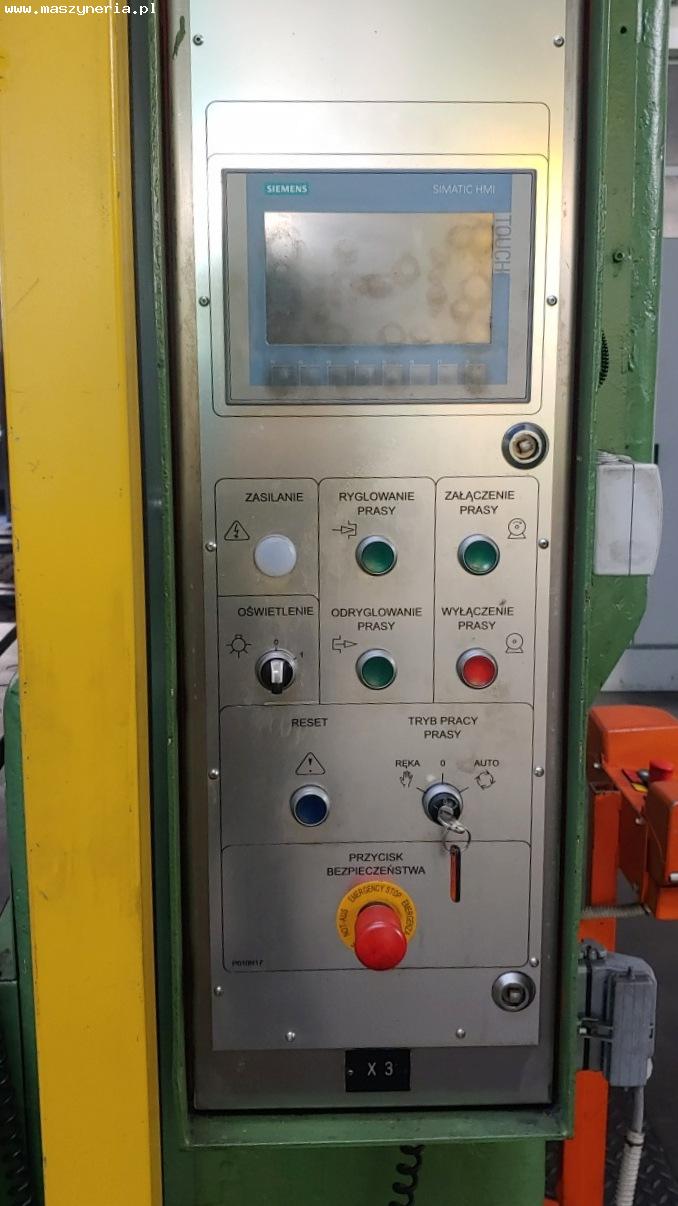

• panneau opérateur HMI : SIEMENS SIMATIC HMI TOUCH
• barrières immatérielles
• couvercles latéraux
• lampe indiquant l’état de la machine
