3DYY 9-12PLC forgótranszferes gép

3DYY 9-12PLC forgótranszferes gép, amelyet 2020-ban gyártott Kínában a Zhejiang Mingwen Machine Tool Co., Ltd., például szaniter-, gáz- és hidraulikus szerelvények nagy volumenű gyártására tervezték. A gép, amely több fémmegmunkáló gép tulajdonságait ötvözi, a speciális tartókba helyezett alkatrészek egymás utáni megmunkálását, azaz a marást, a menetvágást és a fúrást egyetlen munkamenetben végzi el. A kész alkatrészek, azaz a szerelvények, csatlakozók és hosszabbítók kiváló minőségükkel tűnnek ki. Ily módon a 3DYY9-12PLC transzfergép jelentős megtakarításokat eredményez, valamint a gyártási hatékonyságot is biztosítja a gyorsaságának és rugalmasságának köszönhetően.

A többorsós megmunkálóközpont eddig 1/2″-es belső és külső menetek megmunkálására használták fi 24 x 6k14 sárgaréz rúdból. Kevesebb mint 4 másodperc alatt 1 külső menetet sikerült legyártani. A gép teljes tömege 3750 kg.

A 3DYY 9-12PLC transzfergép műszaki adatai

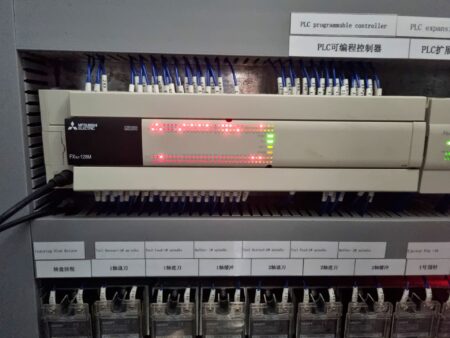

• PLC-vezérlés: MITSUBISHI ELECTRIC FX3U-128M

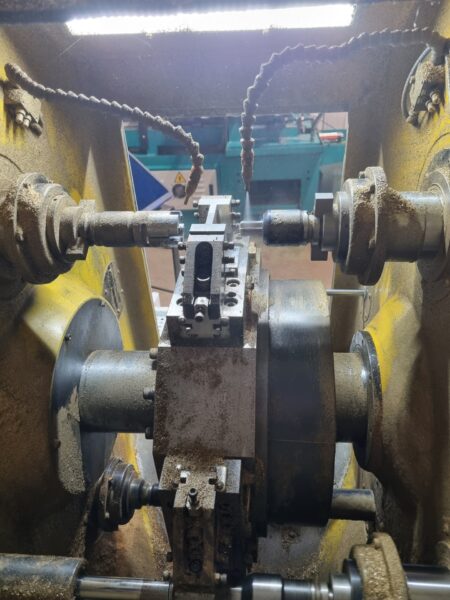

• orsók száma: 4 (2 fúróorsó és 2 menetes orsó)

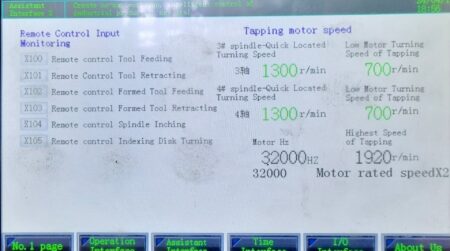

• orsómunka vezérlése távvezérléssel

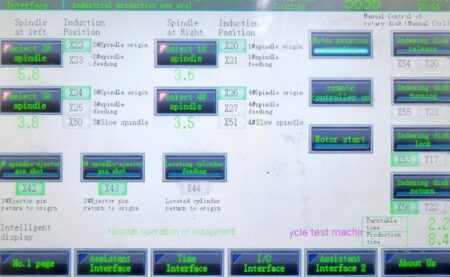

• lehetőség egy adott orsó munkájának kiválasztására
• nagyobb átmérőjű menetek gyártásának lehetősége
• hidraulikus hengerek a munkadarab alátámasztására a megmunkálás során
• pneumatikus ütköző a munkadarab pozicionálásához

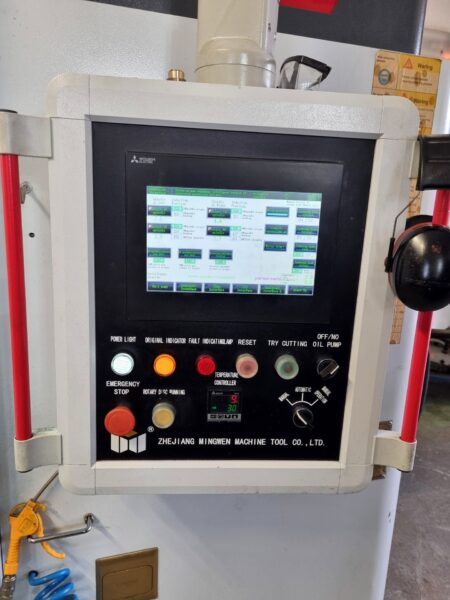

• MITSUBISHI ELECTRIC vezérlőpanel angol nyelven
• motor fordulatszám: állítható
• olajos reduktoros sebességváltó

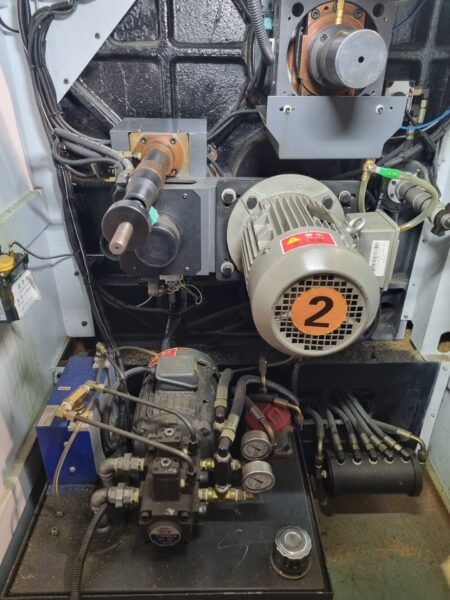

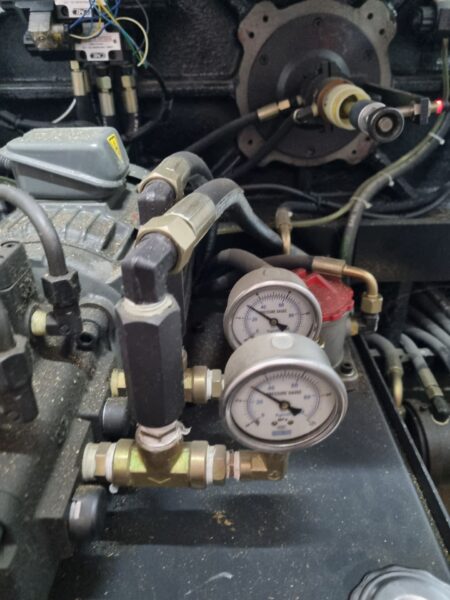

• hidraulikus szivattyú
• hűtőszivattyú
• szerszámhűtő rendszer
• CE megfelelőségi tanúsítvány
• teljesítmény: 17,2 kW
• áramellátás: 380 V; 50 Hz
• a gép súlya: 3750 kg
