5 tengelyes nagysebességű CNC megmunkálóközpont CMS Concept 40/155/25 PX5

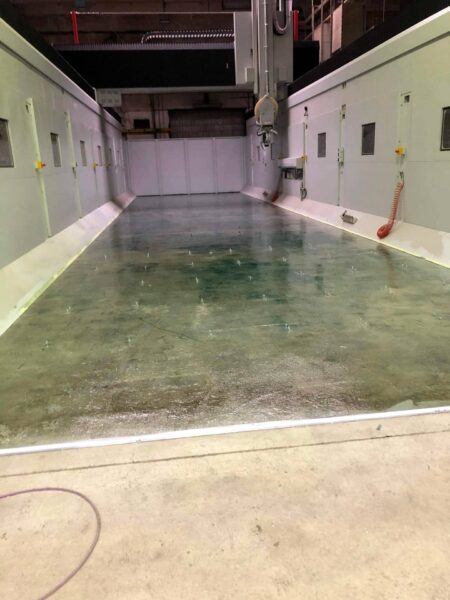

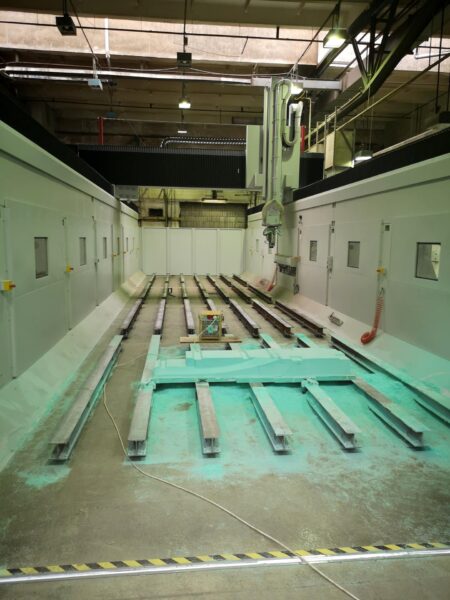

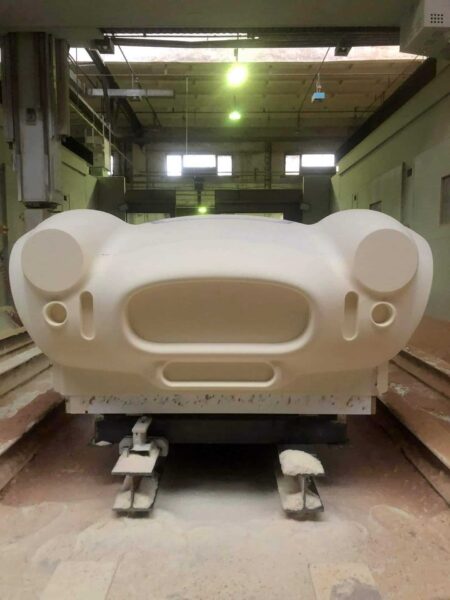

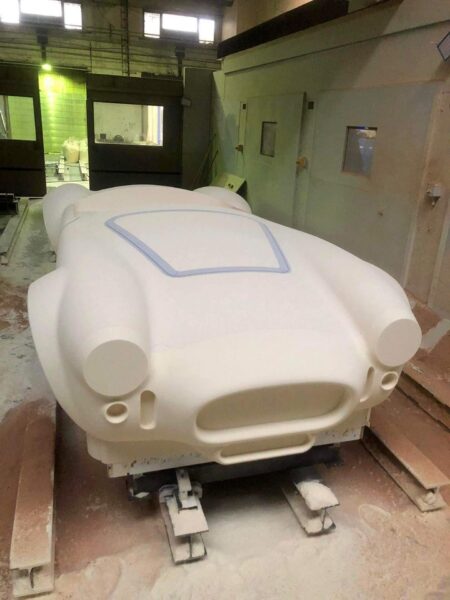

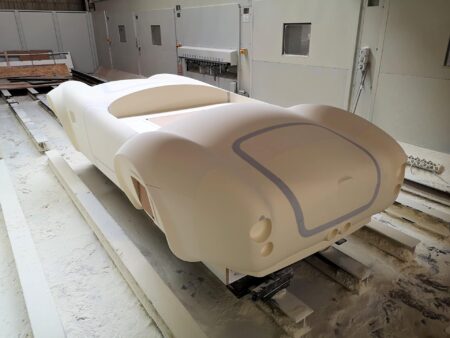

5 tengelyes nagysebességű CNC megmunkálóközpont CMS Concept 40/155/25 PX5 2020-ban készült Olaszországban. CNC portálmarógép amelyet kiemelkedő robusztusság és megbízhatóság jellemez, olyan anyagokból készült alkatrészek precíziós marásához, fúrásához és 3D megmunkálásához tervezték, mint a homok, epoxi- és fenolgyanta, szénszál, üvegszál és alumínium. A munkadarab-szerkezetek méretezését egy fejlett, végeselem-módszeren (FEM) alapuló számítási program végzi, amely nagy geometriai pontosságot és megbízhatóságot biztosít még nagy terhelés mellett is.

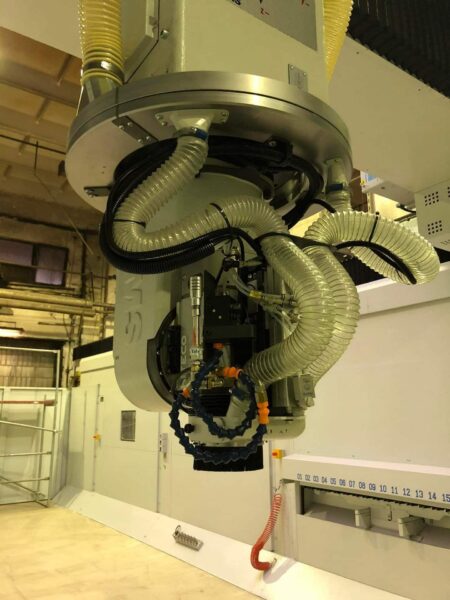

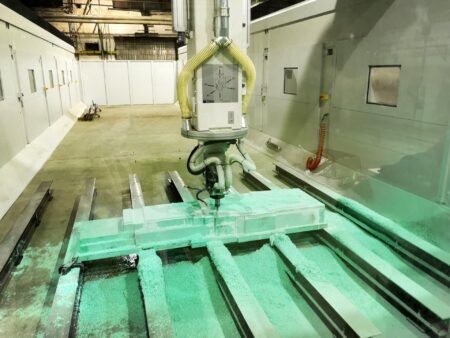

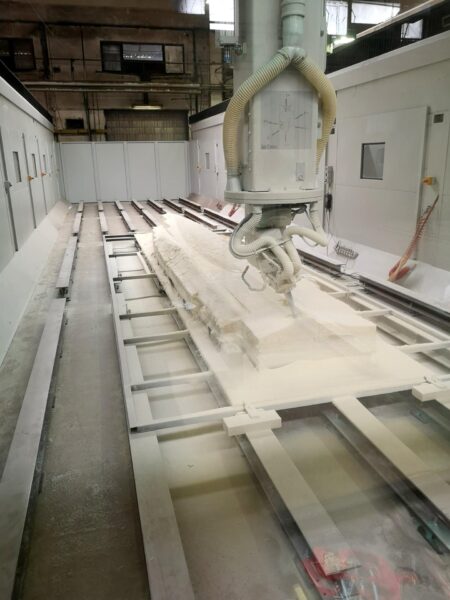

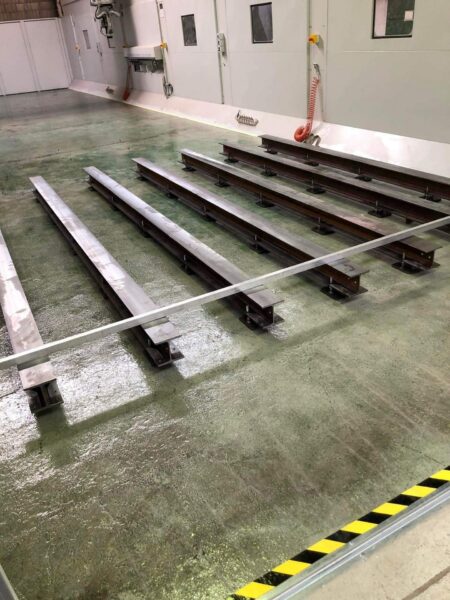

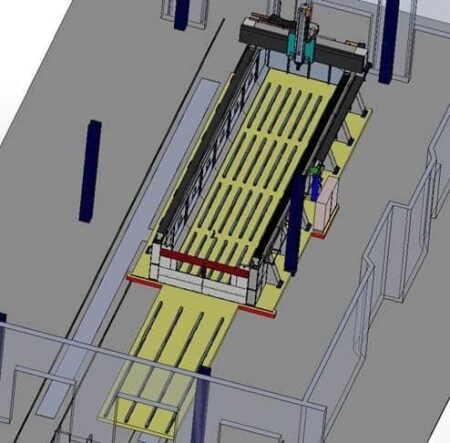

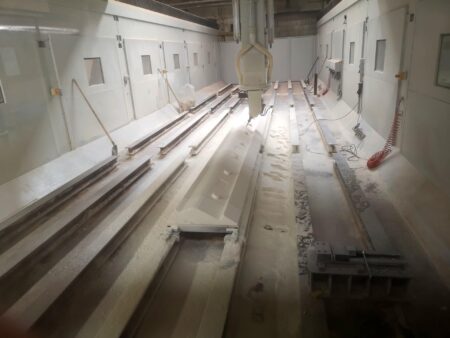

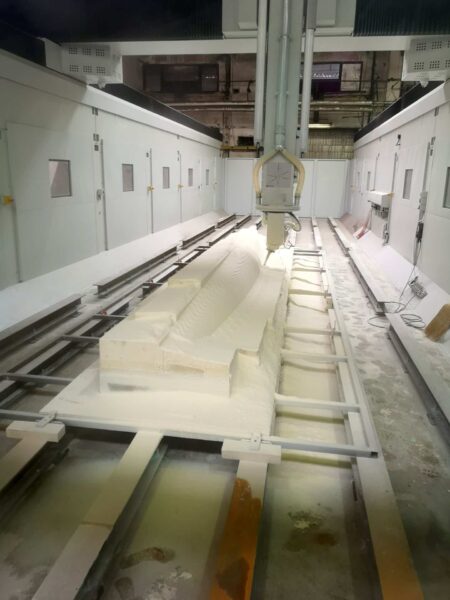

A különböző iparágakban alkalmazható, kompozitok és alumínium megmunkálóközpont egy mobil híddal rendelkezik, amely két elektromosan hegesztett merev vezetőpályán futó PX5 5 tengelyes munkafejjel rendelkezik. A fej mind az öt interpolált tengelye (X,Y,Z,C,A) nagy teljesítményű szervomotorokkal és pneumatikus fékekkel van felszerelve. A nagysebességű, 24000 fordulat/perc sebességgel működő elektroorsó jelentősen csökkenti a megmunkálási időt, és a munkafejben alkalmazott automatikus szerszámcserélőnek köszönhetően gyors szerszámcserét garantál.

A nagy teljesítményű motorok által hajtott összes mozgó mechanizmust tökéletesen optimalizálták a lehető legnagyobb sebességek és gyorsulások elérése érdekében. Különleges kialakításának köszönhetően a CMS 5-tengelyes portálmarógép a marás teljes időtartama alatt stabil hőmérsékletet tart fenn, ami a gép összes mozgó alkatrészének nagyfokú hőstabilitását eredményezi. A megmunkálóközpont könnyen hozzáférhető munkaterülete lehetővé teszi a megmunkálandó munkadarabok gyors és egyszerű betöltését.

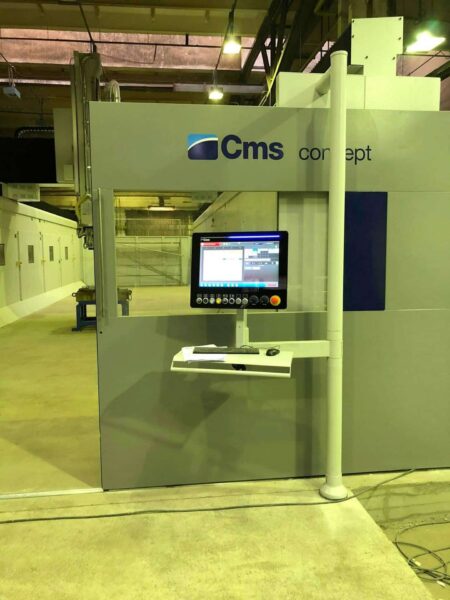

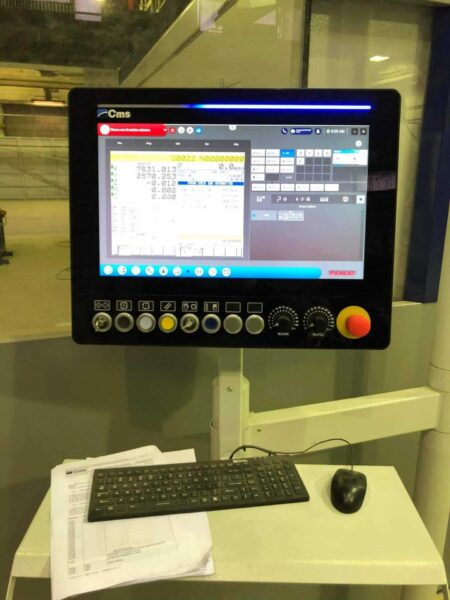

A maróközpont prototípusa széleskörű felszereltséggel rendelkezik, többek között egy 21,5″-es CMS ACTIVE érintőképernyős HMI-panellel, amelyhez egy telepített FANUC 31i-B5 CNC-vezérlő és egy RENISHAW RMP60 mérőszonda tartozik.

Az alumínium és kompozitok 5 tengelyes megmunkálóközpont műszaki paraméterei CMS Concept 40/155/25 PX5

• tengelyek száma: 5 (X,Y,Z,C,A)
• lökések az X/Y/Z tengelyeken: 15500/4000/2500 mm
• lökések a C/A forgástengelyeken: ±300/±110°
• gyors pozicionálási sebesség X/Y/Z-ben: 85/85/45 m/perc
• gyors pozícionálási sebesség a C és A forgástengelyeken: 9000°/perc
• gyors gyorsulás X/Y/Z tengelyeken: 2/2/3 m/s2
• gyors gyorsulás a C és A forgástengelyeken: 500°/s2
• kétirányú pontosság az X/Y/Z tengelyen: 0,112/0,050/0,045 mm
• kétirányú pontosság a C és A forgástengelyekben: 26 arcsec
• egyirányú ismételhetőség az X/Y/Z tengelyen: 0,040/0,025/0,021 mm
• egyirányú ismételhetőség a C és A forgástengelyen: 16 arcsec
• elektroorsó maximális fordulatszáma: 24000 rpm
• elektroorsó teljesítménye: 20 kW 10600 ford/perc

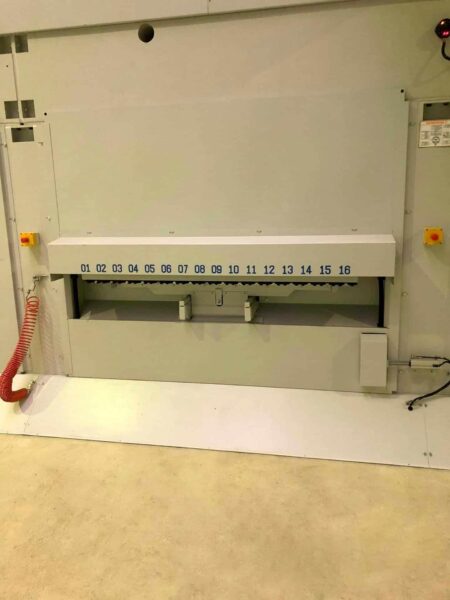

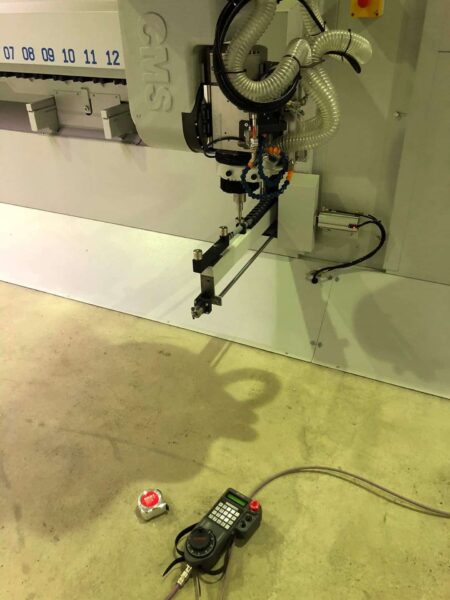

• szerszámtároló kapacitás: 16
• maximális szerszámátmérő (6,7,10,11 pozíció): 65 mm
• maximális szerszámátmérő (1,2,3,4,5,8,9,12,13,14,15,16 pozíció): 100 mm
• maximális távolság az orsó orra és a szerszámcsúcs között: 700 mm
• maximális szerszámsúly: 5 kg
• maximális szerszámtároló terhelés: 48 kg
• elektrospindelyes folyadékhűtés
• szerszámhűtés sűrített levegővel az elektroorsón keresztül
• olajköd kenőegység tartály kapacitása: 6 l
• üzemi nyomás: 6 bar
• energiaellátás: 400 V +10/-15%, 50/60 Hz
• a Concept 40/155/25 PX5 gép méretei az elektromos szekrény nélkül (hosszúság x szélesség x magasság): 21000 x 9500 x 7500 mm

5 tengelyes nagysebességű maróközpont felszereltsége

• CNC-vezérlő: FANUC 31i-B5

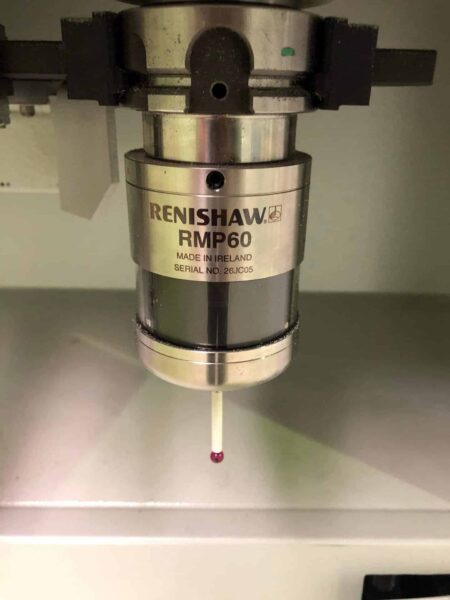

• mérőszonda: RENISHAW RMP60
• munkafej: PX5
• nyomógomb: FANUC
• HMI panel 21,5″-os érintőképernyővel: CMS ACTIVE
• szerszámtartók: HSK63A
• fogókulcsok: ETS 40
• AC tengelyű szervomotorok
• pneumatikus tengelyfékek
• állítható porelszívó motorháztető forgó kollektorral
• hideglevegő-pisztoly
• olajköd kenőegység
• sűrített levegős rendszer
• elektromos szekrény légkondicionálóval
• központi kenőrendszer
• szénszálas porvédelem
