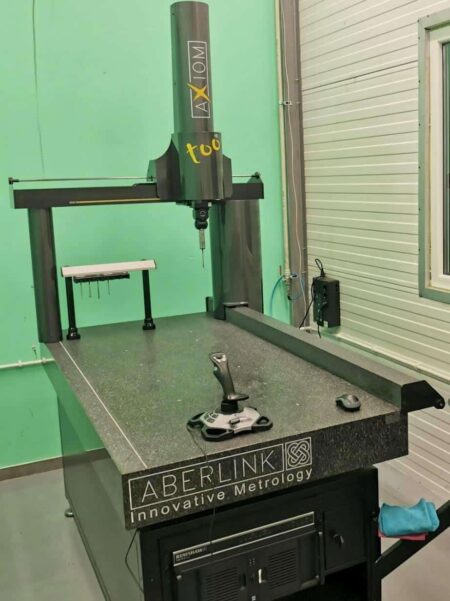

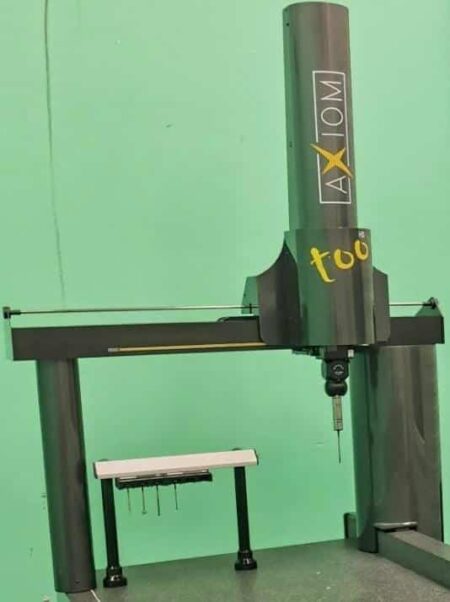

ABERLINK Axiom Too HS koordináta mérőgép

ABERLINK Axiom Too HS koordináta mérőgép 2022-ben készült az Egyesült Királyságban, és akár 500 kg tömegű munkadarabok rendkívül pontos mérésére szolgál. A legmodernebb technológia alkalmazásának köszönhetően a legnagyobb pontosság és objektivitás biztosított, ideális a szűk tűréshatárokkal végzett mérésekhez. Az ABERLINK CMM gép többek között 0,1 µm felbontású skálákat használ minden egyes tengelyen és hajtórudakban, amelyeknek köszönhetően a mérés mintegy 20%-kal gyorsabb, mint a standard változatnál. Emellett a gép kompakt kialakítása és a kiváló minőségű gránit munkaasztal kiválóan alkalmas laboratóriumi és gyártócsarnoki környezetben való használatra egyaránt.

Az Axiom Too HS mérőgép széleskörű felszereléssel kínálják, beleértve a forradalmi Aberlink 3D szoftvert, a RENISHAW TP8 érintésvezérlésű tapintót és a RENISHAW PH10 PLUS indexelőfejet PHC10-3 vezérlővel.

Az ABERLINK Axiom Too HS koordináta mérőgép műszaki adatai

• mérési tartomány X/Y/Z tengelyen: 640/1500/500 mm
• a hosszmérés megengedett legnagyobb hibája MPEe: 1,8 + 0,4L/100 µm
• mérési felbontás: 0,1 µm
• maximális munkadarab súly: 500 kg
• sebességvektor: 866 mm/s
• gyorsulásvektor: 1200 mm/s2
• gránit munkaasztal
• szükséges légnyomás: 4 bar
• levegőfogyasztás: 50 l/min
• környezeti hőmérséklet: 0-45°C
• energiaellátás: 240 V; 50/60 Hz

Az ABERLINK mérőgép felszereltsége

• szoftver: Aberlink 3D
• RENISHAW PH10 PLUS indexelőfej PHC10-3 vezérlővel
• pásztázó szonda: RENISHAW SP25M
• érintésvezérlő szonda: RENISHAW TP8
• letapogató modul készlet: RENISHAW SM25-2
• mérőolló-készlet (L20 Ø4, L20 Ø2, L10 Ø1, EXT 30SS)
• kalibráló gömb
• PC számítógép DEVA 004 kártyával a tengelyek pozíciójának, sebességének és gyorsulásának vezérléséhez
• RENISHAW SH25-2 mérőolló-tartó (2 db)
• moduláris rack rendszer 6 FCR porttal
• nagyfeszültségű műveleti erősítő: POWER AMP DESIGN 150 W
• joystick
• többvezetékes kábel
